本發明涉及外科用吸痰裝置，特別涉及一種新生兒外科用吸痰裝置。

背景技術：

1、當新生兒出現呼吸困難、喘息、喉部痰鳴音等癥狀時需要吸痰，或是對有呼吸道疾病風險的新生兒需要進行預防性吸痰，因而需要使用到一種新生兒吸痰器。吸痰裝置可以是電動式或手動式，它通過產生負壓來吸出呼吸道內的痰液和分泌物，它主要是清除呼吸道內的痰液、黏液等分泌物，對于需要排除呼吸道分泌物的患者。

2、而在對新生兒吸痰時，新生兒受到刺激的影響容易出現亂動的情況，需要多個醫護人員來控制新生兒，并且新生兒吸痰插入口腔的深度需要精準的控制，以免過淺不能有效地進行痰液的清除，過深則會損傷到新生兒的，且口入的插管操作時，動作要緩慢，以免刺激咽喉，快速插入可能會引起強烈的咽喉反射，導致咳嗽、惡心、嘔吐等不適反應，增加患者的痛苦。但是由于新生兒受到刺激時出現亂動現象，醫護人員沒辦法很好地保持緩慢地均勻的速度將吸痰管插入新生兒口中，從而導致對新生兒黏膜刺激，進一步增加了吸痰操作的難度，并且現有的裝置的使用需要耗費較多的人力，因此，本技術提供了一種新生兒外科用吸痰裝置來滿足需求。

技術實現思路

1、本發明要解決的技術問題是提供一種新生兒外科用吸痰裝置，通過設置鼻部防護組件和限位緩沖機構，不僅可以利用限位片和奶嘴頭模擬奶嘴，減少新生兒在接受吸痰時產生的抵觸反應，減少其在吸痰過程中亂動和哭鬧的可能性，并且防止細菌或是其他病原體從鼻部進入新生兒喉部，并且鼻部防護組件還可以保護新生兒黏膜，通過以上的設置可以解決對新生兒吸痰操作時較為困難且耗費人力較多的問題。

2、為解決上述技術問題，本發明提供如下技術方案：

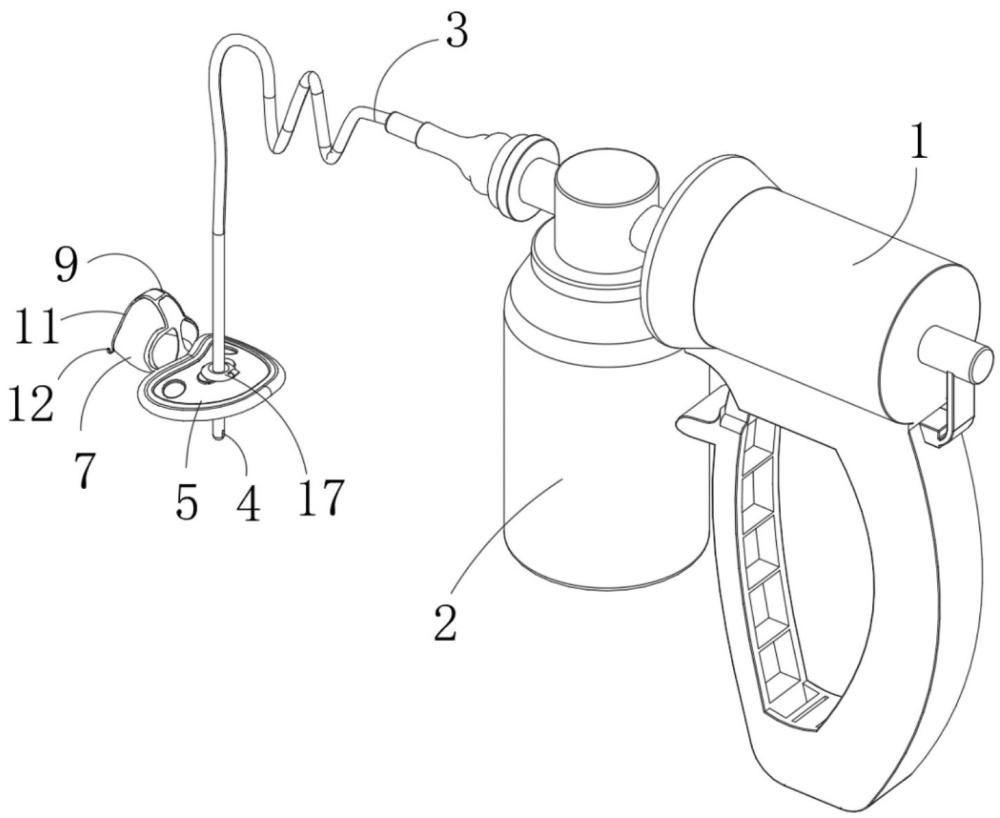

3、一種新生兒外科用吸痰裝置，包括吸痰器主體，所述吸痰器主體的一側安裝有儲存盒本體，所述儲存盒本體遠離所述吸痰器主體的一側安裝有吸痰管本體，所述吸痰管本體的底部端頭設置有吸痰管端部，所述吸痰管端部的頂部安裝有限位片，所述限位片的底部安裝有奶嘴頭；鼻部防護組件，所述鼻部防護組件用于吸痰時對新生兒的鼻子部位進行防護，所述鼻部防護組件與所述限位片相連接；限位緩沖機構，所述限位緩沖機構用于在將所述吸痰管本體插入新生兒口過程中對吸痰管本體起到限位和導向以及緩沖作用，所述限位緩沖機構與所述限位片相連接。

4、可選地，所述鼻部防護組件包括安裝在所述限位片上的限位架，所述限位架靠近所述限位片的一側設置有前端壓片，所述限位架遠離所述限位片的一側設置有后端壓片，所述限位架的頂部設置有第一連接片，所述后端壓片的底部設置有導向壓片，所述限位架的底部安裝有消毒濕巾，所述消毒濕巾靠近所述限位片的一側設置有第一弱化部。

5、可選地，所述后端壓片靠近所述導向壓片的一側設置有第四弱化部，所述前端壓片、所述后端壓片、所述導向壓片和所述第一連接片為一體式構成結構共同組成一個所述限位架。

6、可選地，所述限位架和所述消毒濕巾的形狀與新生兒鼻子靠近鼻頭的一側形狀相適配，所述限位架為橡膠材質構成，所述限位架的外壁邊緣為圓弧形，所述第一弱化部的形狀與新生兒的鼻孔形狀相適配。

7、可選地，所述限位緩沖機構包括安裝在所述限位片上的導向片，所述導向片的底部兩側均固定連接有滑塊，所述導向片的頂部固定連接有第二連接片，所述導向片的底部固定連接有導向輔片，所述限位片的頂部開設有與所述滑塊形狀相適配的滑槽，所述限位片的中心位置開設有第一通道，所述奶嘴頭的中心位置開設有第二通道，所述第二通道的外徑小于所述第一通道的外徑。

8、可選地，所述限位片和所述奶嘴頭為一體式構成，所述限位片和奶嘴頭均為乳膠材質構成，所述限位片的奶嘴頭的外壁邊緣為圓弧形，所述限位片的形狀與新生兒的口部形狀相適配。

9、可選地，所述導向輔片上套設置有生理鹽水袋，所述生理鹽水袋的底部設置有密封口，所述導向片的底部安裝有吸水棉。

10、可選地，所述導向片的頂部設置有第一導向部，所述導向輔片的頂部設置有限位部，所述導向片和所述導向輔片為一體式構成，所述導向片為塑料材質構成，所述導向輔片上環形等距開設有輕量化槽，所述導向片靠近所述限位片頂部外壁的一側設置有第二弱化部，所述導向片靠近所述第一通道內壁的一側設置有第三弱化部。

11、可選地，所述第二通道和所述吸水棉的內徑等于所述吸痰管本體的外徑，所述第二通道內安裝有加強環，所述加強環為硅膠材質構成，所述加強環的硬度大于所述奶嘴頭的硬度。

12、可選地，所述滑槽為t形槽，所述滑塊為t形塊，所述滑槽的一側端部設置有安裝口，所述安裝口的頂部設置有第二導向部。

13、本發明與現有技術相比，至少具有如下有益效果：

14、上述方案中，通過設置鼻部防護組件和限位緩沖機構，不僅可以利用限位片和奶嘴頭模擬奶嘴，減少新生兒在接受吸痰時產生的抵觸反應，進而減少其在吸痰過程中亂動和哭鬧的可能性，并且在吸痰操作過程中，利用鼻部防護組件對新生兒的鼻部防護，因為新生兒的免疫系統尚未完全發育，因此他們容易受到感染，因此該部分設計用于真空腔打開進行吸痰操作時，防止細菌或是其他病原體從鼻部進入新生兒喉部，并且鼻部防護組件還可以保護新生兒黏膜，由于新生兒的鼻腔黏膜非常嬌嫩，容易受到外界刺激和損傷，該部分可以作為一種屏障，保護鼻腔黏膜不受吸痰管的直接刺激和損傷。并且利用限位緩沖機構還可以對吸痰管插入操作進行導向和緩沖以及限位作用，配合限位片和奶嘴頭的使用可以進一步減小吸痰管端部對新生兒的刺激，結構之間的配合可以很好地使用吸痰管本體插入到合適的深度，從而保證有效地吸痰，并且上述的結構較為簡單，使用和操作起來都較為方便快捷，且本裝置的實用性較好。

15、通過在鼻部防護組件內設有消毒濕巾和限位架，限位架和消毒濕巾的形狀與新生兒鼻子靠近鼻頭的一側形狀相適配，限位架為橡膠材質構成，限位架的外壁邊緣為圓弧形，限位架上的第一弱化部的形狀與新生兒的鼻孔形狀相適配，通過將消毒濕巾附在新生兒的鼻部，并使較薄的第一弱化部處位于新生兒的鼻孔處，在將限位片靠近新生兒口部時，使限位架一同靠近新生兒的鼻部，在奶嘴頭插設置新生兒的口中時，限位架同時壓在消毒濕巾上，結構之間的配合使用使吸痰操作時，并且結構之間的配合使用有效地使鼻部防護組件的使用效果更好，且結構簡單，便于使用。

16、通過在鼻部防護組件內設有前端壓片、后端壓片和第一連接片，不僅可以利用前端壓片對消毒濕巾靠近限位片的一側進行壓緊，并利用后端壓片對限位架遠離限位片的一側壓緊，同時利用第一連接片加強了限位架的穩定性，并進一步對消毒濕巾的頂部進行壓緊，利用前端壓片、后端壓片和第一連接片的配合使用時限位架可以更加穩定地將消毒濕巾限定在新生兒的鼻部使用，無需醫護人員手動將消毒濕巾限定在所需的位置，結構之間的配合使用有效地使鼻部防護組件的使用效果更好，且結構簡單，便于使用。

17、通過在限位緩沖機構內設有導向片和導向輔片，不僅可以利用一體式構成導向片和導向輔片，使導向片和導向輔片之間的連接更加緊密，穩定性更好，且導向片為塑料材質構成，導向輔片上環形等距開設有輕量化槽，塑料材質的成本較低，并且塑料材質本身具有良好的形變能力，配合輕量化槽的使用，使導向輔片在受到吸痰管本體穿過導向輔片對導向輔片形成的擠壓力的作用時容易發生形變，從而使吸痰管本體緩慢地通過導向輔片，即可以利用導向輔片對吸痰管本體的插入動作進行限位和緩沖，并且導向片靠近限位片頂部外壁的一側設置有第二弱化部，導向片靠近第一通道內壁的一側設置有第三弱化部，從而使導向片和導向輔片具體更好地形變能力，結構之間的配合使用有效地使鼻部防護組件的使用效果更好，且結構簡單，便于使用。

18、通過在限位緩沖機構內設有生理鹽水袋和吸水棉，使限位部在形變時對生理鹽水袋產生擠壓，使受到擠壓的生理鹽水袋底部的密封口撕裂展開，生理鹽水袋內的生理鹽水漏出，并被吸水棉吸收，此時吸痰管本體從吸水棉經過時，吸水棉與吸痰管本體的外壁摩擦，即可以對吸痰管本體進行快速地潤滑和消毒，從而使吸痰管本體對新生兒的黏膜刺激更小，進而減少了插管吸痰時的不適感，第二通道和吸水棉的內徑等于吸痰管本體的外徑，可以對吸痰管本體更好地導向和限位，并且結構之間的配合使用有效地使限位緩沖機構的使用效果更好，且結構簡單，便于使用。

19、通過在限位緩沖機構內設有加強環，不僅可以加強環為硅膠材質構成，加強環的硬度大于奶嘴頭的硬度，利用加強環加強奶嘴頭內部通道的穩定性，防止新生兒在吮吸奶嘴頭時導致通道閉合，從而使吸痰管本體在第二通道內難以行進的問題出現，并且結構之間的配合使用有效地使限位緩沖機構的使用效果更好，且結構簡單，便于使用。

20、綜上所述，本裝置不僅可以通過鼻部防護組件和限位緩沖機構和其內的各個組件的配合使用使裝置可以在吸痰操作時，限位片和奶嘴頭對新生兒起安撫作用，且結構之間的配合使用新生兒的鼻部起防護作用，并且可以對吸痰管本體進行快速地潤滑和消毒，從而使吸痰管本體對新生兒的黏膜刺激更小，進而減少了插管吸痰時的不適感，并且本裝置的結構簡單，使用起來方便快捷，且裝置的生產成本較低，實用性較好便于推廣和使用。
