本發明涉及放射治療，特別是一種定位機構及射波刀動物治療固定裝置。

背景技術：

1、目前在射波刀治療動物操作過程中，為實現實驗動物的制動并確保精確的射線照射，通常采取麻醉后將其置于小型方盒內的方法，以限制其身體的移動并進行定位和照射。該種方法通常未能有效約束動物頭部的活動，造成照射偏差。此外，注射麻醉在小動物實驗中存在麻醉深度難調控、蘇醒慢、對肝腎負擔大以及操作有創傷性，不適合射波刀定位與治療的長時間實驗。

2、現有固定裝置在動態影像引導下的適配性有限，尤其是在需要高精度靶點追蹤的實驗中，傳統固定方案無法滿足射波刀系統對實時位置校準的要求。

技術實現思路

1、鑒于上述現有技術中的問題，提出了本發明。

2、因此，本發明的目的是提供一種定位機構。

3、為解決上述技術問題，本發明提供如下技術方案：一種定位機構，包括，

4、主體部件，其包括端部連接塊、適配安裝在所述端部連接塊外側的麻醉組件，以及適配安裝在所述端部連接塊外側的輔助組件；

5、其中，所述麻醉組件用于麻醉接受治療的動物，所述輔助組件對稱設置兩組，所述輔助組件用于固定接受治療動物的頭部。

6、作為本發明定位機構的一種優選方案，其中：所述麻醉組件包括適配安裝在所述端部連接塊內部的導管，以及適配安裝在所述導管一端的門齒固定器。

7、作為本發明定位機構的一種優選方案，其中：所述麻醉組件還包括適配安裝在所述導管另一端的藥液池，以及適配安裝在所述藥液池內部的微孔壓電式霧化片；

8、其中，所述藥液池頂部設置有用于密封的頂蓋。

9、作為本發明定位機構的一種優選方案，其中：所述輔助組件包括固定連接在所述端部連接塊外側的支撐塊，以及滑動連接在所述支撐塊內部的滑塊。

10、作為本發明定位機構的一種優選方案，其中：所述輔助組件還包括滑動連接在所述滑塊內部的升降塊、轉動連接在所述升降塊內部的螺桿，以及固定連接在所述螺桿外側的旋鈕，螺紋連接在所述升降塊內部的耳部固定器；

11、其中，所述升降塊與所述螺桿螺紋連接。

12、本發明的還提供一種的射波刀動物治療固定裝置。

13、為解決上述技術問題，本發明還提供如下技術方案：一種射波刀動物治療固定裝置，包括所述的定位機構，以及支撐機構、夾緊機構和覆蓋機構；

14、其中，所述夾緊機構和所述覆蓋機構適配安裝在所述支撐機構外側，所述支撐機構用于放置接受治療的動物，所述夾緊機構和所述覆蓋機構用于固定接受治療的動物。

15、作為本發明的射波刀動物治療固定裝置的一種優選方案，其中：所述支撐機構包括固定連接在所述端部連接塊外側的托板，以及開設在所述托板內部的弧形槽。

16、作為本發明的射波刀動物治療固定裝置的一種優選方案，其中：所述夾緊機構包括滑動連接在所述托板外側的夾塊，以及固定連接在所述夾塊外側的拉環。

17、作為本發明的射波刀動物治療固定裝置的一種優選方案，其中：所述覆蓋機構包括固定連接在所述弧形槽外側的圓筒，以及固定連接在所述弧形槽外側的卡扣。

18、作為本發明的射波刀動物治療固定裝置的一種優選方案，其中：所述覆蓋機構還包括轉動連接在所述圓筒內部的轉軸，以及設置在所述轉軸外側的薄膜；

19、其中，所述薄膜一端固定連接在所述轉軸外側，所述薄膜另一端固定連接有圓柱，所述轉軸與所述圓筒通過扭力彈簧連接。

20、本發明的有益效果：通過各部件的相互配合，能夠?qū)崿F(xiàn)對動物頭部和軀體的穩定固定，并采用霧化麻醉代替注射麻醉，減少對動物的傷害，在固定動物軀體后，通過夾塊覆蓋在卡扣頂部的設計，可以減少卡扣失效導致的固定不穩定情況，進一步增強本裝置固定的穩定性。

技術特征：

1.一種定位機構，其特征在于：包括，

2.如權利要求1所述的定位機構，其特征在于：所述麻醉組件(102)包括適配安裝在所述端部連接塊(101)內部的導管(102a)，以及適配安裝在所述導管(102a)一端的門齒固定器(102b)。

3.如權利要求2所述的定位機構，其特征在于：所述麻醉組件(102)還包括適配安裝在所述導管(102a)另一端的藥液池(102c)，以及適配安裝在所述藥液池(102c)內部的微孔壓電式霧化片(102d)；

4.如權利要求3所述的定位機構，其特征在于：所述輔助組件(103)包括固定連接在所述端部連接塊(101)外側的支撐塊(103a)，以及滑動連接在所述支撐塊(103a)內部的滑塊(103b)。

5.如權利要求4所述的定位機構，其特征在于：所述輔助組件(103)還包括滑動連接在所述滑塊(103b)內部的升降塊(103c)、轉動連接在所述升降塊(103c)內部的螺桿(103d)，以及固定連接在所述螺桿(103d)外側的旋鈕(103e)，螺紋連接在所述升降塊(103c)內部的耳部固定器(103f)；

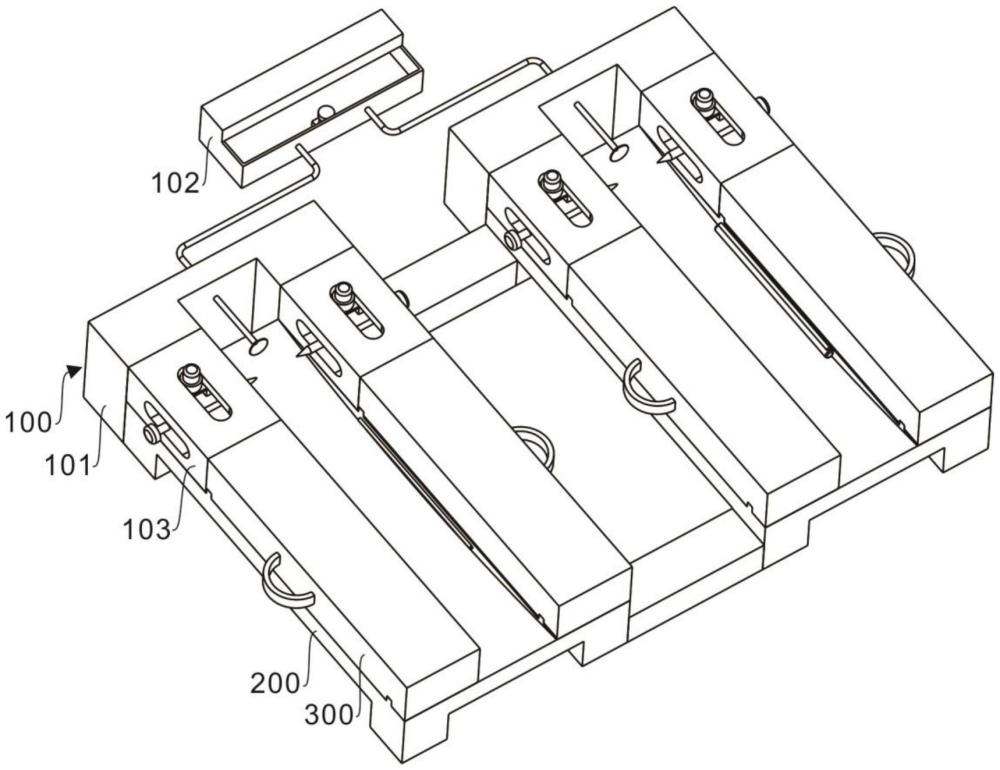

6.一種射波刀動物治療固定裝置，其特征在于：用于實施權利要求1～5任一所述的定位機構，以及支撐機構(200)、夾緊機構(300)和覆蓋機構(400)；

7.如權利要求6所述的射波刀動物治療固定裝置，其特征在于：所述支撐機構(200)包括固定連接在所述端部連接塊(101)外側的托板(201)，以及開設在所述托板(201)內部的弧形槽(202)。

8.如權利要求7所述的射波刀動物治療固定裝置，其特征在于：所述夾緊機構(300)包括滑動連接在所述托板(201)外側的夾塊(301)，以及固定連接在所述夾塊(301)外側的拉環(302)。

9.如權利要求7或8所述的射波刀動物治療固定裝置，其特征在于：所述覆蓋機構(400)包括固定連接在所述弧形槽(202)外側的圓筒(401)，以及固定連接在所述弧形槽(202)外側的卡扣(402)。

10.如權利要求9所述的射波刀動物治療固定裝置，其特征在于：所述覆蓋機構(400)還包括轉動連接在所述圓筒(401)內部的轉軸(403)，以及設置在所述轉軸(403)外側的薄膜(404)；

技術總結
本發明涉及放射治療技術領域，特別是一種定位機構及射波刀動物治療固定裝置，包括主體部件，其包括端部連接塊、適配安裝在所述端部連接塊外側的麻醉組件，以及適配安裝在所述端部連接塊外側的輔助組件，其中，所述麻醉組件用于麻醉接受治療的動物，所述輔助組件對稱設置兩組，所述輔助組件用于固定接受治療動物的頭部；通過各部件的相互配合，能夠?qū)崿F(xiàn)對動物頭部和軀體的穩定固定，并采用霧化麻醉代替注射麻醉，減少對動物的傷害，在固定動物軀體后，通過夾塊覆蓋在卡扣頂部的設計，可以減少卡扣失效導致的固定不穩定情況，進一步增強本裝置固定的穩定性。

技術研發人員：關運,狄興,晉濤,毛穎,秦智勇,史之峰,梅廣海,王鑫,諸華光,孫磊,陳家文,江山,徐厚實,孫茂源
受保護的技術使用者：復旦大學附屬華山醫院
技術研發日：
技術公布日：2025/4/24
