本發明涉及醫療康復設備，具體為一種家用護理床折疊結構。

背景技術：

1、家用護理床是一種專為家庭環境設計的輔助器械，主要服務于老年人、殘疾人或需要長期臥床恢復的病人，它提供了舒適、便捷的護理服務，旨在滿足這些人群在日常生活和康復過程中的特殊需求，家用護理床通常具備多種功能，如起背、起落腿、便孔升降、翻身等，這些功能通過電控組件實現，從而大大提高了病人的生活質量，同時也減輕了家庭成員在護理過程中的負擔，隨著人口老齡化的加劇和家庭護理需求的增加，家用護理床的市場需求日益增長，對于需要長期照顧的病人來說，這種床具不僅提供了必要的支撐和舒適度，還便于病人進行戶外活動或接受醫療護理時的轉移，提高了病人的生活質量和便利性。

2、盡管傳統家用護理床在一定程度上滿足了家庭護理的基本需求，但在功能性方面存在不足，對于老年人、殘疾人等需要長期或短期臥床恢復的人群來說，單一的翻身方式遠遠不能滿足他們的需求，特別是可能會對那些存在壓瘡風險或需要特定體位引流的病人增加并發癥的風險，而且傳統的護理床缺乏細膩的控制，無法根據病人的具體康復需求進行個性化的角度調整，對于需要長期臥床、下肢功能受限的病人來說，不僅影響了他們的舒適度，也限制了康復鍛煉的有效性，延緩了恢復進程，為此本發明提出了一種家用護理床折疊結構。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種家用護理床折疊結構，解決了上述的問題。

3、（二）技術方案

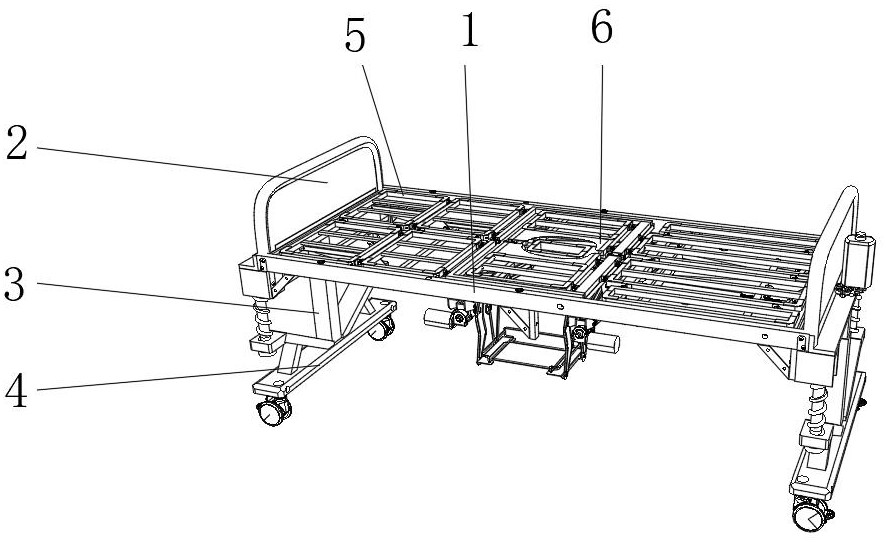

4、為實現上述所述目的，本發明提供如下技術方案：一種家用護理床折疊結構，包括護理床支撐架，所述護理床支撐架的上側面兩端均固定連接有床頭擋板，所述護理床支撐架的下側面兩端均設置有升降支撐柱，兩個所述床頭擋板的下端固定連接有底部連接板，所述底部連接板的下側面兩端均轉動連接有可鎖萬向輪，所述護理床支撐架呈框行，所述護理床支撐架的兩側內壁上固定連接有關于護理床支撐架中點對稱分布的支撐連接桿二和支撐連接桿三，所述護理床支撐架的內壁一端固定連接有支撐連接桿五，所述護理床支撐架的兩側內壁上靠近支撐連接桿二處固定連接有兩個對稱分布的直角桿，兩個所述直角桿呈l形，且另一端均固定連接在支撐連接桿二的側面上，所述護理床支撐架上還設置有身體支撐板組件和臀部對板，還包括：

5、床體升降裝置，其設置在升降支撐柱上，用于對床體的高度進行升降調節；

6、便孔升降裝置，其設置在支撐連接桿二和支撐連接桿三上，用于對便盆進行開關；

7、翻身裝置，其設置在支撐連接桿一和支撐連接桿二的底部，用于對患者翻身進行推動；

8、腿部起落裝置，其設置在護理床支撐架的下側面，用于對患者的背部進行起落操作；

9、背部升降裝置，其設置在護理床支撐架的下側面，用于對患者的腿部進行升降操作。

10、優選的，床體升降裝置包括升降腿、支撐架、穩定升降桿、緩沖彈簧、升降電機以及螺紋升降桿，所述床頭擋板的側面下端固定連接有升降腿，所述升降腿活動插接在升降支撐柱中，所述床頭擋板的上側面固定連接有升降電機，所述升降腿的內腔螺紋連接有螺紋升降桿，所述螺紋升降桿的底部與升降支撐柱的底側內壁相抵，所述底部連接板的上側面對應升降支撐柱的兩端固定連接有兩個對稱分布的支撐架，兩個所述支撐架遠離升降支撐柱的一端均活動插接有穩定升降桿，兩個所述穩定升降桿的頂部固定連接在床頭擋板上，所述穩定升降桿的側面上對應支撐架的上方活動套接有緩沖彈簧，所述螺紋升降桿的頂部延伸至床頭擋板的上側面與升降電機的轉動軸固定連接。

11、優選的，便孔升降裝置包括固定轉動座、轉動安裝桿、鉸接連接件一、便盆拉動桿、臀部支撐架、鉸接連接件二以及便孔電機，所述支撐連接桿二的下側面以及支撐連接桿三的下側面上均固定連接有固定轉動座，兩個固定轉動座呈對稱分布，兩個所述固定轉動座轉動連接有轉動安裝桿，所述固定轉動座的側面上靠近支撐連接桿三的一端固定連接有鉸接連接件一，所述鉸接連接件一的另一端鉸接有便盆拉動桿，所述護理床支撐架的下側面前端靠近支撐連接桿三處固定連接有鉸接連接件二，所述鉸接連接件二遠離鉸接連接件一的一側固定連接有便孔電機，所述便孔電機的轉動軸延伸至鉸接連接件二靠近鉸接連接件一的一側固定連接有螺紋轉桿一，螺紋轉桿一螺紋插接在便盆拉動桿的內腔中，所述轉動安裝桿的側面上固定連接有臀部支撐架，所述臀部支撐架呈兩段式彎折狀，所述臀部支撐架的上端呈水平狀。

12、優選的，便孔升降裝置還包括便盆拉動板、便盆連接件、便盆支撐板以及便盆放置架，所述支撐連接桿三的下側面靠近鉸接連接件二的一端固定連接有第一個便盆連接件，所述直角桿的下側面固定連接有第二個便盆連接件，兩個所述便盆連接件的側面兩端均轉動連接有便盆支撐板，四個所述便盆支撐板的相對面下端轉動連接有便盆放置架，所述臀部支撐架的下側面兩段鉸接有兩個便盆拉動板，兩個所述便盆拉動板的另一端均轉動連接在兩個便盆支撐板的相背側。

13、優選的，翻身裝置包括鉸接連接件三、翻身撐板、撐板支撐輥一、連接對板、翻身驅動桿、螺紋轉桿二、安裝件、翻身電機以及鉸接連接件四，所述支撐連接桿一和支撐連接桿二的下側面中間處均固定連接有鉸接連接件三，兩個所述鉸接連接件三之間連接有轉動連桿，轉動連桿上固定連接有翻身撐板，所述翻身撐板上側面兩端均鉸接有撐板支撐輥一，轉動連桿的側面上對應兩個鉸接連接件三之間固定連接有連接對板，所述連接對板的另一端鉸接有翻身驅動桿，所述護理床支撐架的下側面前端靠近支撐連接桿二處固定連接有鉸接連接件四，所述鉸接連接件四的另一端鉸接有安裝件，所述安裝件的一側固定連接有翻身電機，所述安裝件的另一側活動插接有螺紋轉桿二，所述螺紋轉桿二的一端螺紋插接在翻身驅動桿的內腔中，所述螺紋轉桿二的另一端延伸至安裝件的另一側并固定連接在翻身電機的轉動軸處。

14、優選的，腿部起落裝置包括鉸接連接件五、腿部起落電機、螺紋轉桿三、腿部起落驅動桿、起落連接件、鉸接連接件六、腿部起落支撐框架一、斜板以及腿部起落支撐框架一，所述支撐連接桿五的下側面遠離鉸接連接件二的一端固定連接有鉸接連接件五，所述鉸接連接件五的下端鉸接有安裝組板，安裝組板的一側固定連接有腿部起落電機，安裝組板的另一側活動插接有螺紋轉桿三，所述螺紋轉桿三的一端延伸至安裝組板的另一側并固定連接在腿部起落電機的轉動軸上，所述螺紋轉桿三的另一端螺紋插接有腿部起落驅動桿，所述支撐連接桿二的下側面兩端均固定連接有鉸接連接件六，兩個所述鉸接連接件六上鉸接有腿部起落支撐框架一，所述腿部起落支撐框架一遠離鉸接連接件二的一端固定連接有起落連接件，所述起落連接件與所述腿部起落驅動桿遠離螺紋轉桿三的一端鉸接，所述腿部起落支撐框架一遠離鉸接連接件六的的一端鉸接有兩個對稱分布的斜板，所述斜板遠離腿部起落支撐框架一的一端固定連接有腿部起落支撐框架一，所述腿部起落支撐框架一與所述護理床支撐架的側板平行。

15、優選的，背部升降裝置包括鉸接連接件七、背部升降電機、螺紋轉桿四、背部起落驅動桿、背部連接撐桿、撐板支承輥二、背部轉動安裝板一、中轉連桿以及鉸接連接件八，所述支撐連接桿五的下側面遠離鉸接連接件五的一端固定連接有鉸接連接件七，所述鉸接連接件七的一側下端固定連接有背部升降電機，所述鉸接連接件七的另一側活動插接有螺紋轉桿四，所述螺紋轉桿四的一端延伸至鉸接連接件七的另一側并固定連接在背部升降電機的轉動軸處，所述螺紋轉桿四的另一端螺紋套接有背部起落驅動桿，所述背部起落驅動桿遠離背部升降電機的一端鉸接有鉸接連接件八，所述護理床支撐架的兩側內壁上靠近支撐連接桿四處固定連接有兩個背部轉動安裝板一，兩個所述背部轉動安裝板一上轉動連接有中轉連桿，所述鉸接連接件八遠離背部起落驅動桿的一端固定連接在中轉連桿的側面上，所述中轉連桿的側面上固定連接有背部連接撐桿，所述背部連接撐桿與護理床支撐架呈平行設置，所述背部連接撐桿遠離鉸接連接件八的兩端通過延伸板鉸接有兩個撐板支承輥二，所述背部連接撐桿遠離鉸接連接件八的一側中間鉸接有兩個撐板支承輥二。

16、優選的，背部升降裝置還包括鉸接連接件九、背部鉸接連桿、鉸接連接件十、背部轉動安裝板二以及腿部支撐架一，所述中轉連桿的側面上遠離鉸接連接件二的一端固定連接有鉸接連接件九，所述鉸接連接件九的另一端鉸接有背部鉸接連桿，所述背部鉸接連桿的另一端鉸接有鉸接連接件十，所述護理床支撐架的兩側內壁上以及兩個所述直角桿的下側面上固定連接有四個呈等距分布的背部轉動安裝板二，四個所述背部轉動安裝板二上轉動連接有腿部支撐架一，所述鉸接連接件十遠離背部鉸接連桿的一端固定連接在腿部支撐架一上，所述腿部支撐架一的側面兩端鉸接有兩個撐板支承輥二。

17、優選的，所述身體支撐板組件包括腿部支撐架一、腿部支撐架二、翻身撐桿一、臀部支撐桿以及背部支撐架一，所述支撐連接桿一的上側面以及護理床支撐架的上側面遠離鉸接連接件五的一端鋪設有四個等大且等距分布的腿部支撐架一，所述支撐連接桿二和所述支撐連接桿三上側面上鋪設有兩個呈對稱分布的翻身撐桿一和腿部支撐架二，所述翻身撐桿一和腿部支撐架二均呈匚字形，所述支撐連接桿四的上側面以及護理床支撐架的上側面靠近鉸接連接件五的一端上鋪設有兩個背部支撐架一，所述支撐連接桿四的上側面以及護理床支撐架的上側面對應兩個背部支撐架一的前后兩側均鋪設有臀部支撐桿。

18、優選的，四個所述腿部支撐架一相互靠近的一側均呈相互鉸接狀，且每一側鉸接處均為兩個，靠近背部支撐架一的兩個腿部支撐架一分別與腿部支撐架二和翻身撐桿一相互鉸接，所述腿部支撐架二和翻身撐桿一相互鉸接，所述腿部支撐架二和翻身撐桿一靠近背部支撐架一的一側內壁上均鉸接有腿部支撐架一，兩個所述翻身撐桿二相對的一側均固定連接有臀部對板，所述腿部支撐架二和翻身撐桿一遠離腿部支撐架一的一側分別與兩個背部支撐架一相互鉸接，兩個所述背部支撐架一均與另一側的臀部支撐桿相互鉸接，兩個所述撐板支撐輥一的頂部分別與翻身撐桿一和翻身撐桿二相抵，靠近背部連接撐桿的四個撐板支承輥二與背部支撐架一和背部支撐架二的下側面相抵，靠近腿部支撐架一的兩個撐板支承輥二與兩個臀部支撐桿的下側面相抵，所述腿部起落支撐框架一上側面上固定連接有兩個對稱分布的鉸接連接插板，兩個所述鉸接連接插板均轉動連接在腿部支撐架一的鉸接處。

19、（三）有益效果

20、與現有技術相比，本發明提供了一種家用護理床折疊結構，具備以下有益效果：

21、該家用護理床折疊結構能夠根據患者的實際需求調節床體高度，方便患者上下床，減少因高度不適帶來的困擾。便孔升降裝置則自動開關便孔，便于患者進行如廁活動，避免了手動操作的繁瑣和不便。翻身裝置通過自動化翻身輔助，減輕了護理人員的工作負擔，同時有效預防了褥瘡等并發癥的發生。腿部起落和背部升降裝置則分別調節患者腿部和背部的高度，為護理人員提供了更多的操作空間，方便進行腿部和背部的護理或治療，從而提高了整體護理效果。這些功能的集成使得護理床更加符合人性化設計，滿足了不同患者的個性化需求。

22、該家用護理床折疊結構顯著提高了護理效率與質量，傳統的護理床往往需要護理人員手動調節各項功能，不僅費時費力，而且難以保證調節的準確性和一致性。而本發明的護理床則通過電機驅動和螺紋升降桿等機械結構，實現了各項功能的自動化調節，這種調節方式不僅快速準確，而且能夠保持每次調節的一致性，從而提高了護理效率。同時，自動化操作也減少了人為因素對護理效果的影響，使得護理過程更加標準化、規范化，從而提高了護理質量，這對于需要長期臥床的患者來說，無疑是一種福音，能夠讓他們享受到更加專業、高效的護理服務。

23、該家用護理床折疊結構采用了穩定升降桿和緩沖彈簧等輔助結構，確保了床體在升降過程中的穩定性，避免了晃動和傾斜等安全隱患。便孔升降裝置、翻身裝置、腿部起落裝置和背部升降裝置等也均采用了鉸接連接件、轉動安裝桿等穩定結構，確保了各項功能在自動化操作過程中的穩定性和可靠性。

24、該家用護理床折疊結構能夠定期輔助患者進行翻身活動，避免了因長期臥床導致的褥瘡等并發癥。腿部起落裝置和背部升降裝置則分別調節患者腿部和背部的高度，有助于改善患者的血液循環和呼吸功能，預防肌肉萎縮和肺部感染等并發癥的發生。同時，這些功能的自動化操作也減輕了護理人員的工作負擔，使得他們能夠?qū)⒏嗟木ν度氲交颊叩目祻?fù)護理中，從而提高了康復效果。

25、該家用護理床折疊結構部件均采用了可拆卸式設計，方便用戶進行清潔和消毒，同時，護理床的內部結構也采用了模塊化設計，使得維護人員能夠輕松拆卸和更換損壞的部件，降低了維護成本。
