本發明涉及過濾器清洗設備領域，尤其涉及一種過濾器清洗用毛刷。

背景技術：

空氣過濾器是一種常見的過濾設備，空氣過濾器在長時間的使用過程中，濾網或者濾芯表面容易積累很多粉塵，這些粉塵堵塞濾網，會造成過濾器的凈化效率大大降低。因此，需求一種專用于過濾器清洗的專用清洗器具。傳統的毛刷，因?yàn)榻Y(jié)構單一，功能單一，無法滿足上述要求。

技術實現要素：

發明目的：本發明為解決上述問題，提供了一種過濾器清洗用毛刷。

技術方案：本發明所述的一種過濾器清洗用毛刷，包括刷頭和刷柄；所述刷頭正面設置有浸潤部、膠條部、硬毛部、因?yàn)檐浢亢透稍锊浚凰鏊㈩^背面設置有容置槽；所述容置槽與浸潤部連通；在所述容置槽內填充有海綿塊，并在所述容置槽的一端安裝有擠壓推桿；所述擠壓推桿可沿所述容置槽運動，擠壓所述容置槽內的海綿塊；所述浸潤部設置有海綿刷頭；所述膠條部設置有膠條刷頭；所述硬毛部設置有硬毛刷頭；所述軟毛部設置有軟毛刷頭。

作為本發明的一種優選方案，所述干燥部設置有圓柱形的干燥滾輪，所述干燥滾輪表面包覆有布料；所述干燥滾輪沿軸線兩端可轉動的固定于所述刷頭上。

作為本發明的一種優選方案，所述硬毛刷頭的刷毛長為1-3cm。

作為本發明的一種優選方案，所述軟毛刷頭的刷毛長為1.5-3.5cm。

有益效果：本發明與現有技術相比，其優點在于，本發明結構合理，功能全面，能夠?qū)崿F(xiàn)對過濾器濾網或?yàn)V芯從浸潤、刷洗到干燥的全過程，并且使用硬毛刷頭和軟毛刷頭結合，能夠起到更好的清洗效果。

附圖說明

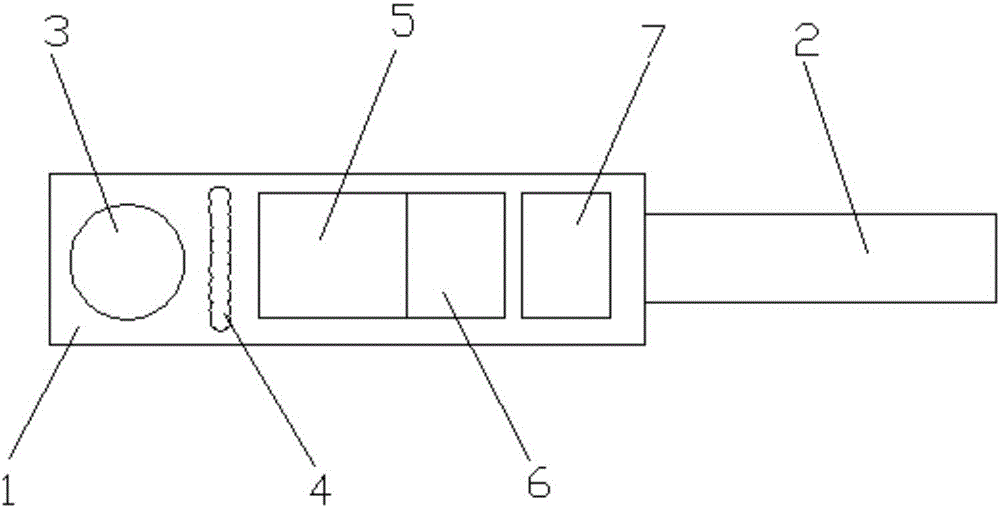

圖1是本發明的正面結構示意圖。

圖2是本發明的背面結構示意圖。

其中，1是刷頭；2是刷柄；3是浸潤部；4是膠條部；5是硬毛部；6是軟毛部；7是干燥部；8是容置槽；9是擠壓推桿。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本發明。

實施例

結合圖1、圖2，本發明公開了一種過濾器清洗用毛刷，主要用于清除過濾器濾網或?yàn)V芯表面的粉塵。本發明主要包括刷頭1和刷柄2；所述刷頭1正面設置有浸潤部3、膠條部4、硬毛部5、軟毛部6和干燥部7，起到對過濾器濾網或?yàn)V芯表面進行浸潤、摩擦、清洗和干燥等作用。所述刷頭1背面設置有容置槽8；所述容置槽8與浸潤部3連通；在所述容置槽8內填充有海綿塊，并在所述容置槽8的一端安裝有擠壓推桿9；所述擠壓推桿9可沿所述容置槽8運動，擠壓所述容置槽8內的海綿塊；所述浸潤部3設置有海綿刷頭；所述膠條部4設置有膠條刷頭；所述硬毛部5設置有硬毛刷頭；所述軟毛部6設置有軟毛刷頭。硬毛刷頭主要用于去除頑固的殘垢，而軟毛刷頭相對硬毛刷頭清洗的更細致。通過硬毛刷頭和軟毛刷頭的結合，實現更好的清洗效果。所述硬毛刷頭的刷毛長優選為1-3cm。所述軟毛刷頭的刷毛長優選為1.5-3.5cm。本發明的干燥部7采用滾動擦拭的方式，所述干燥部7設置有圓柱形的干燥滾輪，所述干燥滾輪表面包覆有布料；所述干燥滾輪沿軸線兩端可轉動的固定于所述刷頭1上。

本發明使用時，在容置槽8內倒入一定量的清洗液，容置槽8連通海綿刷頭，先海綿刷頭對過濾器濾網或?yàn)V芯表面進行浸潤，然后通過膠條刷頭一方面清除掉過多的清洗液，另一方面對過濾器濾網或?yàn)V芯表面進行摩擦，使其被清洗液充分浸潤；之后通過硬毛刷頭和軟毛刷頭結合，對過濾器濾網或?yàn)V芯表面進行清洗；最后通過干燥滾輪將過濾器濾網或?yàn)V芯表面進行干燥擦拭。

對實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
