本發明涉及一種制作掃帚用的工具，具體地說是一種制作掃帚用的輔助綁扎裝置，適用于制作高粱桿掃帚過程中，橫向勒緊高粱桿時使用。

背景技術：

農村制作的掃帚，是以高粱去果實后的高粱穗及連接高粱穗的一節高粱桿為材料，將此進行捆綁做成掃帚狀。目前的高粱桿掃帚的制作方法，是一人先將多根高粱桿并排，另一人在并排的高粱桿軸向上用鐵絲橫向綁扎并用鉗子勒緊，這樣沿著高粱桿的軸向綁扎很多道，綁扎時只能從高粱桿的一端一道一道的順序綁扎到另一端，以保證多根高粱桿能緊密的靠攏在一起，一般相鄰的綁扎鐵絲之間的間距為2—3厘米。這種綁扎方法的不足之處在于：一方面為綁扎牢固，必須由兩人完成，一人負責用手固定高粱桿的位置，一人負責綁扎，這就造成人力的浪費；另一方面，用鐵絲綁扎的掃帚，在制作過程中及使用過程中容易造成扎手；也有采用高強度尼龍繩作為綁線的，這需要先用鐵絲綁扎勒出一道凹槽，再把綁線沿著凹槽纏繞勒緊打結，再松開鐵絲綁扎下一道，費時費力，鐵絲損耗較大。

技術實現要素：

本發明的目的在于提供一種結構簡單、使用方便，一人操作即可，提高了高粱桿掃帚的綁扎效率和綁扎質量，省時省力的制作掃帚用的輔助綁扎裝置。

為了達到以上目的，本發明所采用的技術方案是：該制作掃帚用的輔助綁扎裝置，包括機架和鋼絲繩，所述機架由兩個前豎桿、兩個后豎桿、長橫桿和短橫桿構成，兩個前豎桿之間和兩個后豎桿之間都通過短橫桿連接固定，同一側的前豎桿和后豎桿之間通過長橫桿連接固定，其特征在于：所述機架上對稱固定設有兩個斜導軌，斜導軌的前端固定在前豎桿的下部，斜導軌的后端固定在后豎桿的上部，這樣斜導軌形成前低后高的傾斜狀態，滑桿的兩端部都設有通孔，滑桿的兩端分別固定設有腳踏板，滑桿兩端部的通孔分別套設在兩側的斜導軌上，這樣滑桿可以沿著斜導軌滑動，滑桿上固定設有第一固定座和第二固定座，在兩個后豎桿的上端固定設有固定桿，固定桿上分別通過軸承固定設有第一轉輪和第二轉輪，在兩個前豎桿上端的橫桿上固定設有第一掛環和第二掛環，第一鋼絲繩的一端固定在第一固定座上，第一鋼絲繩的中部繞過第一轉輪，第一鋼絲繩的另一端固定設有第一掛鉤，第一掛鉤掛設在第一掛環上，第二鋼絲繩的一端固定在第二固定座上，第二鋼絲繩的中部繞過第二轉輪，第二鋼絲繩的另一端固定在第二掛鉤上，第二掛鉤掛設在第二掛環上，第二鋼絲繩的長度比第一鋼絲繩的長度長10—15厘米。

所述第一固定座、第一轉輪和第一掛環位于同一個豎直的平面上，所述第二固定座、第二轉輪和第二掛環位于同一個豎直的平面上，第一掛環和第二掛環的間距為2—3厘米。

本發明的有益效果在于：結構簡單、使用方便，一人操作即可，提高了高粱桿掃帚的綁扎效率和綁扎質量，省時省力。

附圖說明

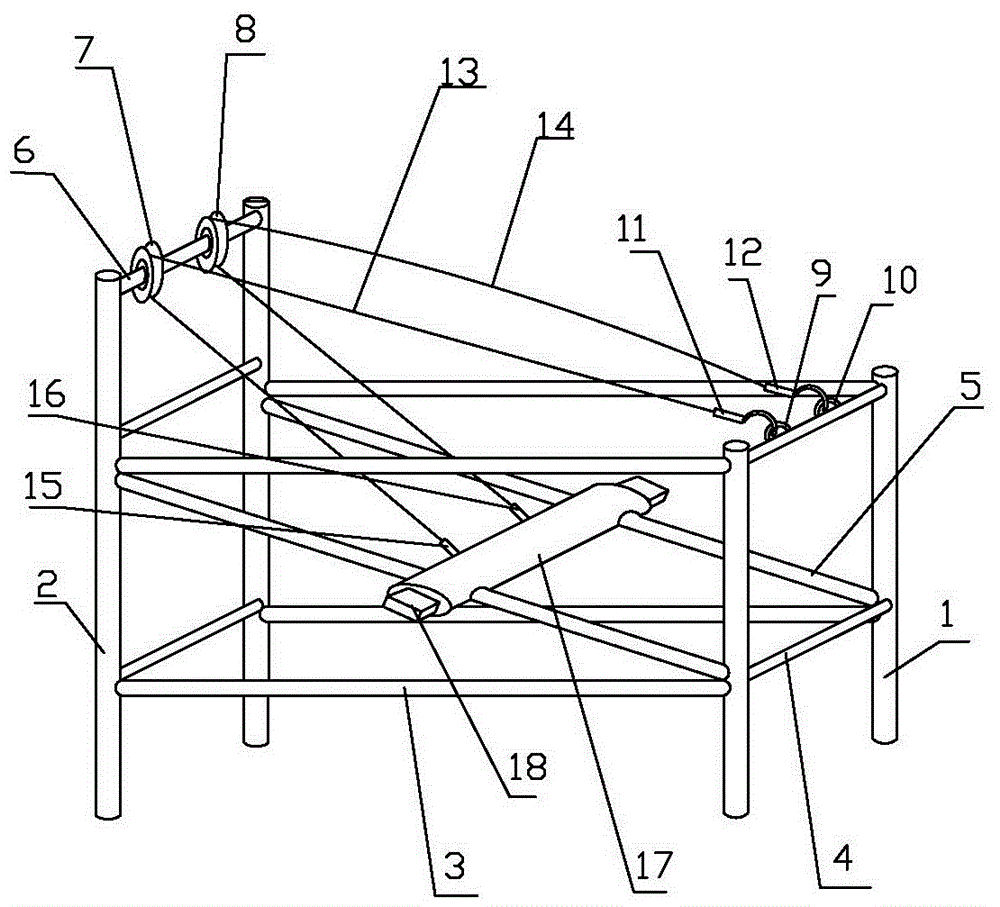

圖1為本發明的結構主視示意圖。

圖2為本發明的使用狀態示意圖。

具體實施方式

參照圖1制作本發明。該制作掃帚用的輔助綁扎裝置，包括機架和鋼絲繩，所述機架由兩個前豎桿1、兩個后豎桿2、長橫桿3和短橫桿4構成，兩個前豎桿1之間和兩個后豎桿1之間都通過短橫桿4連接固定，同一側的前豎桿1和后豎桿2之間通過長橫桿3連接固定，其特征在于：所述機架上對稱固定設有兩個斜導軌5，斜導軌5的前端固定在前豎桿1的下部，斜導軌5的后端固定在后豎桿2的上部，這樣斜導軌5形成前低后高的傾斜狀態，滑桿17的兩端部都設有通孔，滑桿17的兩端分別固定設有腳踏板18，滑桿17兩端部的通孔分別套設在兩側的斜導軌5上，這樣滑桿17可以沿著斜導軌5滑動，滑桿17上固定設有第一固定座15和第二固定座16，在兩個后豎桿2的上端固定設有固定桿6，固定桿6上分別通過軸承固定設有第一轉輪7和第二轉輪8，在兩個前豎桿1上端的橫桿上固定設有第一掛環9和第二掛環10，第一鋼絲繩13的一端固定在第一固定座15上，第一鋼絲繩13的中部繞過第一轉輪7，第一鋼絲繩13的另一端固定設有第一掛鉤11，第一掛鉤11掛設在第一掛環9上，第二鋼絲繩14的一端固定在第二固定座16上，第二鋼絲繩14的中部繞過第二轉輪8，第二鋼絲繩14的另一端固定在第二掛鉤12上，第二掛鉤12掛設在第二掛環10上，第二鋼絲繩14的長度比第一鋼絲繩13的長度長10—15厘米。

所述第一固定座15、第一轉輪7和第一掛環9位于同一個豎直的平面上，所述第二固定座16、第二轉輪8和第二掛環10位于同一個豎直的平面上，第一掛環9和第二掛環10的間距為2—3厘米，這個距離也是兩道綁扎繩之間的距離。

使用本發明時，如圖2所示，由一個人進行操作綁扎掃帚，先將多根高粱桿并排，使去果實后的高粱穗排列整齊，從這一端開始逐步向把手的一端進行綁扎；把并排后的多根高粱桿橫向放置在第一鋼絲繩13和第二鋼絲繩14上，先把第一鋼絲繩13纏繞在靠近高粱穗的一端，此為第一道綁扎處；從第一道綁扎處向掃帚把手一端移動2—3厘米，此為第二道綁扎處，用第二鋼絲繩14纏繞在此處；滑桿17位于后端，將第一掛鉤11和第二掛鉤12分別掛設在第一掛環9和第二掛環10上，操作人員坐在后豎桿2的后方，用腳向前蹬兩側的腳踏板18，滑桿17向前向下移動，第一鋼絲繩13繃緊勒出第一道綁扎勒痕，此時，第二鋼絲繩14還處于松弛狀態，用綁扎繩纏繞在第一道綁扎勒痕上并打結固定；用手壓緊第一道綁扎處和第二道綁扎處之間的高粱桿，把第一掛鉤11從第一掛環9上摘下來，用腳繼續蹬腳踏板18，滑桿17繼續向前向下滑動，此時第二鋼絲繩14繃緊勒出第二道綁扎勒痕，用綁扎繩纏繞打結固定，從掃帚上摘下第一鋼絲繩13；翻轉掃帚，把第一鋼絲繩13纏繞在第三道綁扎處，向后向上滑動滑桿17，把第一掛鉤11掛在第一掛環9上，用手壓緊第二道綁扎處和第三道綁扎處之間的高粱桿，用腳蹬腳踏板18，滑桿17開始向前向下滑動，第一鋼絲繩13繃緊勒出第三道綁扎勒痕，用綁扎繩纏繞打結固定，從第二掛環10上摘下第二掛鉤12，從掃帚上摘下第二鋼絲繩14；反向翻轉掃帚，把第二鋼絲繩14纏繞在第四道綁扎處，第二掛鉤12掛在第二掛環10上，把第一掛鉤11從第一掛環9上摘下來，用手壓緊第三道綁扎處和第四道綁扎處之間的高粱桿，用腳繼續蹬腳踏板18，滑桿17繼續向前向下滑動，此時第二鋼絲繩14繃緊勒出第四道綁扎勒痕，用綁扎繩纏繞打結固定，從掃帚上摘下第一鋼絲繩13；再次翻轉掃帚，如此循環，直到綁扎到掃帚的把手位置，整個綁扎程序結束，最后把掃帚把手的位置用切刀切割整齊即可。
