本發明屬于口腔牙齒清潔用具，特別涉及牙刷相關技術。

技術背景：

目前。對于牙刷，一般為由刷柄、刷頭及設于刷頭的刷毛組成的牙刷；也有電動牙刷、振動牙刷等，其刷毛有硬有軟。對于口腔、牙齒的殺菌，目前多是在牙膏中給予殺菌物質的添加，以達到在刷牙過程中殺菌的目的。也有用紫外光殺菌的牙刷，如名稱為：“紫外線殺菌牙刷”，專利申請號為：“200810121955.7 ”的專利申請，其就是通過在牙刷的刷毛部位設置發出紫外線的發光管來實現口腔及牙齒殺菌的。

對于牙齒的美白，目前主要有兩大類，一類是牙膏美白，其同樣是在牙膏成分中添加美白物質，以達到在刷牙過程中美白牙齒的目的。另一類是，用專門的冷光美白牙齒，其是通過美白粉涂在牙齒上，通過冷光照射，達到美白牙齒的目的。如名稱為：“冷光光波美白牙刷”，專利號為：“200920184981.4 ” 的專利申請，其就是通過在牙刷的刷毛部位設置LED發光管來實現口腔美白的。

技術實現要素：
：

本實用新型目的是針對以上現有技術的不足，設計一種結構更簡單，集殺菌、美白與一身的，使用方便的具有美白及殺菌光波的牙刷。

本實用新型目的可以通過以下技術方案實現，一種具有美白及殺菌光波的牙刷，包括刷柄、刷頭、設于刷柄內的電路板、為其提供電力的電源、電源開關及發光管；其刷頭由刷頭座及可套接在其上的硅膠刷毛套組成；發光管設于刷頭座內，設于刷頭座內的發光管為兩個，一個為可發出波長為365-395nm的光波的殺菌發光管，另一個為可發出波長為465-490nm的光波的美白發光管；其電路板為可配合兩個發光管發出各自波長的電路。

所述的具有美白及殺菌光波的牙刷，其刷柄包括刷柄上體、刷柄下體及刷柄后蓋，電路板及電源設于刷柄上體、刷柄下體及刷柄后蓋組成的刷柄腔內，刷柄上體前端設有刷頭座上蓋，刷頭座上蓋設有出光口，刷柄下體前端設有刷頭座下蓋，在由刷頭座上蓋與刷頭座下蓋組成的刷頭座腔內，設有殺菌發光管及美白發光管，殺菌發光管及美白發光管與電路板電連接。

所述的具有美白及殺菌光波的牙刷，其刷頭座上蓋的出光口處設有導光罩。

所述的具有美白及殺菌光波的牙刷，其刷柄腔及刷頭座腔為密封防水空間，其防水是通過設于配合件之間的防水墊圈實現。

本實用新型目的技術進步在于，由于殺菌發光管及美白發光管兩個專用發光管的設計及可套接式刷毛套的設計，使得該產品結構更簡單，殺菌、美白效果突出，更換刷毛套簡單，成本低。

附圖說明：

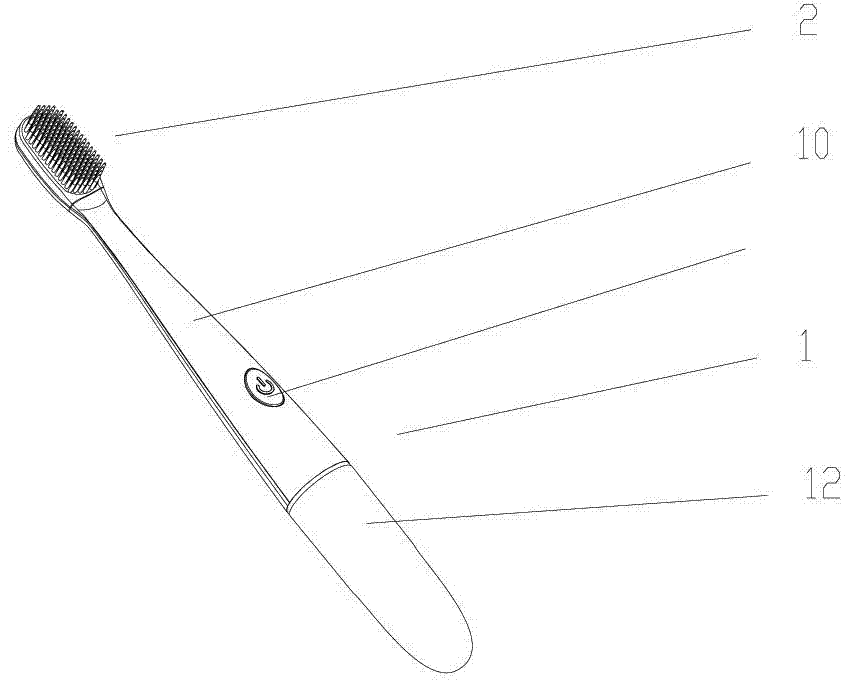

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的爆炸結構示意圖；

圖3為本實用新型的電路原理示意圖。

具體實施方式：

如圖1、圖2所示，一種具有美白及殺菌光波的牙刷，包括刷柄1、刷頭2、設于刷柄1內的電路板3、為其提供電力的電源4，刷頭2包括刷頭座20及套接在其上的硅膠刷毛套21。其刷柄1包括刷柄上體10、刷柄下體11及刷柄后蓋12。電路板3及電源4設于由刷柄上體10、刷柄下體11及刷柄后蓋12組成的刷柄腔內。刷柄上體10前端設有刷頭座上蓋200，刷頭座上蓋200上設有出光口2000，刷柄下體11前端設有刷頭座下蓋201，在由刷頭座上蓋200與刷頭座下蓋201組成的刷頭座20的空腔內，設有殺菌發光管30及美白發光管31，殺菌發光管30及美白發光管31與電路板3電連接。電源開關32設在刷柄上體10上電路板3電連接。發光管設于刷頭座腔內；設于刷頭座內的發光管為兩個，一個為殺菌發光管，可發出波長為365-395nm的光波；另一個為美白發光管，可發出波長為465-490nm的光波。在出光口2000上設有導光罩22。

套接在由刷頭座上蓋200與刷頭座下蓋201組成的刷頭座20上的柔性硅膠刷毛套21需要更換時，取下舊硅膠刷毛套21，換上新的即可。

圖3為本實用新型的電路原理示意圖，包括升壓模塊U1，電壓控制模塊U2，濾波電感L，電容C1、C2，電阻R1、R2，電源4（電路圖中的E），殺菌發光管30 （電路圖中的L1），及美白發光管31（電路圖中的L2）。
