本發明涉及一種體育用品，尤其涉及一種新型跨欄。

背景技術：

跨欄是學生上體育課時經常會用到的體育用品之一，但跨欄存在危險，使用者容易被橫桿絆倒，使得使用者受傷。

有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種新型結構的跨欄，使其更具有產業上的利用價值。

技術實現要素：

為解決上述技術問題，本發明的目的是提供一種不易絆倒使用人員的新型跨欄。

本發明的新型跨欄，包括左豎桿、右豎桿、左支撐桿、右支撐桿、上橫桿和下橫桿，所述下橫桿的一端固定連接在左豎桿的底端，下橫桿的另一端固定連接在右豎桿的底端，所述左支撐桿固定設置在左豎桿的底端，并且左支撐桿分別與左豎桿和下橫桿垂直，所述右支撐桿固定設置在右豎桿的底端，并且右支撐桿分別與右豎桿和下橫桿垂直，所述右豎桿的對應于左豎桿的外側面上開設有槽口，所述槽口內固定設置有轉軸，所述上橫桿的右端可轉動地連接在轉軸上，上橫桿的左端開設有容置槽，所述容置槽內設置有彈簧，所述彈簧為拉簧，彈簧的右端固定設置在容置槽的底面上，所述新型跨欄還包括連接桿，所述連接桿的右端設置在容置槽內并與彈簧的左端固定連接，所述連接桿的左端固定設置有第一磁性物質，所述左豎桿的外側面上設置有第二磁性物質，所述第二磁性物質和第二磁性物質相配合。

進一步的，本發明的新型跨欄，所述第一磁性物質和第二磁性物質分別為磁鐵。

進一步的，本發明的新型跨欄，所述左豎桿、右豎桿、上橫桿、下橫桿、左支撐桿、右支撐桿分別由木質材料制成。

借由上述方案，本發明至少具有以下優點：本發明的新型跨欄，其上橫桿 通過轉軸鉸接在右豎桿上，上橫桿的容置槽內設有彈簧和連接桿，連接桿的右端與彈簧固定連接，連接桿的左端固定設置有第一磁性物質，左豎桿的外側面上固定設置有第二磁性物質，具體使用時，首先操作人員將第一磁性物質和第二磁性物質吸合在一起，然后運動員便可像使用普通跨欄那樣使用，如果運動員的腳碰到上橫桿或連接桿，第一磁性物質和第二磁性物質在沖擊力的作用下分離，然后，連接桿在彈簧的作用下縮回至容置槽內，由于橫桿的長度較普通跨欄的長度要短，而且橫桿會在沖擊力的作用下轉動，因此運動人員不易被橫桿絆倒。

上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。

附圖說明

圖1是本發明的新型跨欄的結構示意圖；

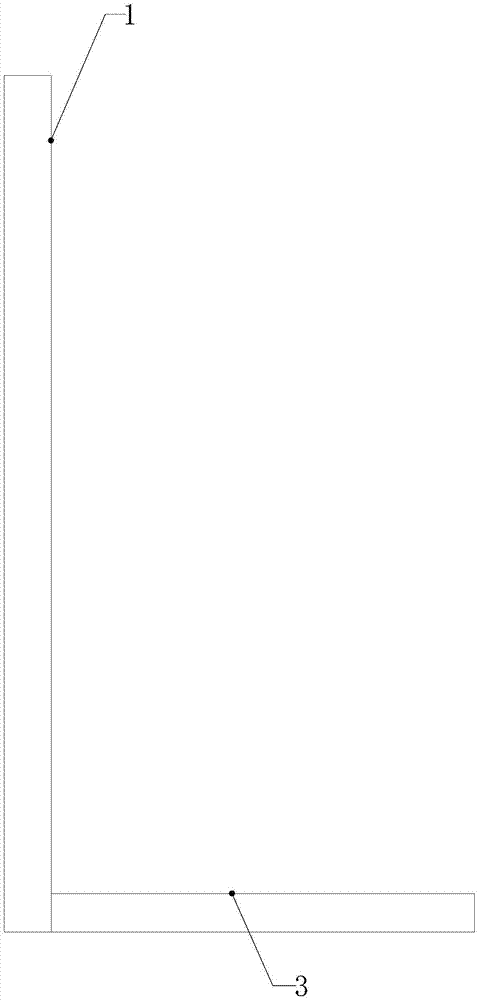

圖2是圖1的左視圖。

圖中，1：左豎桿；2：右豎桿；3：左支撐桿；4：右支撐桿；5：上橫桿；6：下橫桿；7：槽口；8：轉軸；9：容置槽；10：彈簧；11：連接桿；12：第一磁性物質；13：第二磁性物質。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步詳細描述。以下實施例用于說明本發明，但不用來限制本發明的范圍。

參見圖1至圖2，本發明一較佳實施例的一種新型跨欄，包括左豎桿1、右豎桿2、左支撐桿3、右支撐桿4、上橫桿5和下橫桿6，下橫桿的一端固定連接在左豎桿的底端，下橫桿的另一端固定連接在右豎桿的底端，左支撐桿固定設置在左豎桿的底端，并且左支撐桿分別與左豎桿和下橫桿垂直，右支撐桿固定設置在右豎桿的底端，并且右支撐桿分別與右豎桿和下橫桿垂直，右豎桿的對應于左豎桿的外側面上開設有槽口7，槽口內固定設置有轉軸8，上橫桿的右端可轉動地連接在轉軸上，上橫桿的左端開設有容置槽9，容置槽內設置有彈簧10，彈簧為拉簧，彈簧的右端固定設置在容置槽的底面上，新型跨欄還包括連 接桿11，連接桿的右端設置在容置槽內并與彈簧的左端固定連接，連接桿的左端固定設置有第一磁性物質12，左豎桿的外側面上設置有第二磁性物質13，第二磁性物質和第二磁性物質相配合。

具體使用時，首先操作人員將第一磁性物質和第二磁性物質吸合在一起，然后運動員便可像使用普通跨欄那樣使用，如果運動員的腳碰到上橫桿或連接桿，第一磁性物質和第二磁性物質在沖擊力的作用下分離，然后，連接桿在彈簧的作用下縮回至容置槽內，由于橫桿的長度較普通跨欄的長度要短，而且橫桿會在沖擊力的作用下轉動，因此運動人員不易被橫桿絆倒。

作為優選，本發明的新型跨欄，第一磁性物質和第二磁性物質分別為磁鐵。

作為優選，本發明的新型跨欄，左豎桿、右豎桿、上橫桿、下橫桿、左支撐桿、右支撐桿分別由木質材料制成。

以上僅是本發明的優選實施方式，并不用于限制本發明，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本發明的保護范圍。

技術特征：

技術總結
本發明涉及一種不易絆倒使用人員的新型跨欄，包括左豎桿、右豎桿、左支撐桿、右支撐桿、上橫桿和下橫桿，下橫桿的一端固定連接在左豎桿的底端，下橫桿的另一端固定連接在右豎桿的底端，左支撐桿固定設置在左豎桿的底端，右支撐桿固定設置在右豎桿的底端，右豎桿的對應于左豎桿的外側面上開設有槽口，槽口內固定設置有轉軸，上橫桿的右端可轉動地連接在轉軸上，上橫桿的左端開設有容置槽，容置槽內設置有彈簧，彈簧的右端固定設置在容置槽的底面上，新型跨欄還包括連接桿，連接桿的右端設置在容置槽內并與彈簧的左端固定連接，連接桿的左端固定設置有第一磁性物質，左豎桿的外側面上設置有第二磁性物質，第二磁性物質和第二磁性物質相配合。

技術研發人員：李武
受保護的技術使用者：李武
技術研發日：2016.01.19
技術公布日：2017.07.25
