本發明涉及一種兒童游玩車使用方法，特別是一種由滑板車與泡泡裝置構成的滑板泡泡車使用方法。

背景技術：

目前，兒童不但喜歡玩滑板車，而且也喜歡玩液體吹泡泡；如果滑板車具有吹泡泡的功能，能增加兒童玩滑板車的樂趣；一種具有產生液體泡泡功能的滑板泡泡車使用方法已成為兒童游玩以及健身的需要。

技術實現要素：

本發明的目的是克服現有技術的不足，提供一種滑板泡泡車使用方法，用于增加兒童游玩滑板車的樂趣。

本發明所采用的技術方案是：滑板泡泡車包括有滑板車以及泡泡裝置，泡泡裝置包括有泡液容器、主動輪、傳動輪、被動輪、下卷輪、上卷輪以及環形帶；泡液容器與滑板車連接，主動輪與滑板車的車輪同軸連接，傳動輪、被動輪以及上卷輪安裝于泡液容器上，傳動輪、被動輪以及上卷輪位于泡液容器外，下卷輪安裝于泡液容器內，主動輪與傳動輪接觸，傳動輪與被動輪接觸，被動輪與下卷輪同軸連接，下卷輪通過環形帶與上卷輪連接，環形帶設有通孔。

滑板泡泡車的使用方法是：使用前，向泡液容器加入泡泡液，使泡液容器內的環形帶與泡泡液接觸；使用時，人體的前腳踏在踏板上，后腳蹬地面驅動滑板車前進；當滑板車前進時，車輪帶動主動輪轉動，主動輪轉動驅動傳動輪轉動，傳動輪驅動被動輪轉動，被動輪帶動下卷輪轉動，下卷輪通過上卷輪帶動環形帶轉動，環形帶將泡液容器內的泡泡液帶到泡液容器外，環形帶將泡液容器內的泡泡液帶到泡液容器外后，被滑板車前進產生的風將環形帶的通孔上的泡泡液膜吹出，形成液體泡泡，增加兒童玩滑板車的興趣。

本發明的有益效果是：滑板泡泡車設有泡泡裝置，使用時，利用滑板車的車輪帶動主動輪、傳動輪、被動輪以及下卷輪轉動，通過下卷輪以及上卷輪驅動環形帶轉動，利用環形帶將其通孔的泡泡液膜帶動到泡液容器外面，利用滑板車前進迎面吹來的風將通孔的泡泡液膜吹出，形成液體泡泡，增加兒童游玩滑板車的樂趣。

附圖說明

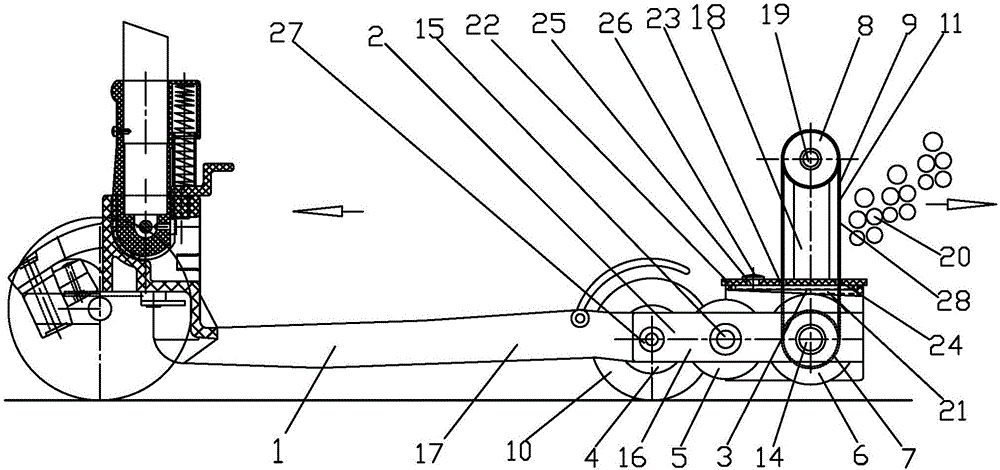

圖1是滑板泡泡車的結構示意圖；

圖2是圖1的俯視圖。

具體實施方式

下面結合附圖對本發明進行進一步的說明：

圖1所示的滑板泡泡車的結構示意圖以及圖2所示的圖1的俯視圖，滑板泡泡車包括有滑板車1以及泡泡裝置2，泡泡裝置2包括有泡液容器3、主動輪4、傳動輪5、被動輪6、下卷輪7、上卷輪8以及環形帶9；泡液容器3與滑板車1連接，主動輪4與滑板車1的車輪10同軸連接，傳動輪5、被動輪6以及上卷輪8安裝于泡液容器3上，傳動輪5、被動輪6以及上卷輪8位于泡液容器3外，下卷輪7安裝于泡液容器3內，主動輪4與傳動輪5接觸，傳動輪5與被動輪6接觸，被動輪6與下卷輪7同軸連接，下卷輪7通過環形帶9與上卷輪8連接，環形帶9設有通孔11；泡液容器3設有前密封軸套12以及后密封軸套13，下卷輪7的卷輪軸14通過前密封軸套12以及后密封軸套13與泡液容器3動配合連接，被動輪6與下卷輪7的下輪軸14同軸連接；泡液容器3設有傳動輪軸15，傳動輪軸15與泡液容器3固定連接，傳動輪5與傳動輪軸15動配合連接；泡液容器3設有框架16，泡液容器3通過框架16與滑板車1的底板17固定連接；泡液容器3設有支撐板18，上卷輪8的上輪軸19與支撐板18動配合連接；上卷輪8位于下卷輪7的上方；為了方便向泡液容器3加入泡泡液19，蓋板22設有加液口25，加液口25設有加液蓋26。

為了利用環形帶9形成多個液體泡泡20，使環形帶9能于泡液容器3進出，將泡液容器3內的泡泡液21帶到泡液容器3外，環形帶9設有多個通孔11；泡液容器3設有蓋板22，蓋板22設有前導孔23以及后導孔24，環形帶9穿過前導孔23以及后導孔24與下卷輪7以及上卷輪8連接。

滑板泡泡車的使用方法是：使用前，向泡液容器3加入泡泡液21，使環形帶9與泡泡液21接觸；使用時，人體的前腳踏在踏板9上，后腳蹬地面驅動滑板車1前進；當滑板車1前進時，車輪10帶動主動輪4轉動，主動輪4轉動驅動傳動輪5轉動，傳動輪5驅動被動輪6轉動，被動輪6帶動下卷輪7轉動，下卷輪7通過上卷輪8帶動環形帶9轉動，環形帶9將泡液容器3內的泡泡液21帶到泡液容器3外，環形帶9將泡液容器3內的泡泡液21帶到泡液容器3外后，被滑板車1前進產生的風將環形帶9的通孔11上的泡泡液膜28吹出，形成液體泡泡20，增加兒童玩滑板車1的興趣。

滑板車1前進時，車輪10帶動主動輪4按逆時針方向轉動，主動輪4轉動驅動傳動輪5按順時針方向轉動，傳動輪5驅動被動輪6按逆時針方向轉動，被動輪6帶動下卷輪7按逆時針方向轉動，下卷輪7通過上卷輪8帶動環形帶9按逆時針方向循環轉動；位于下卷輪7位置環形帶9的通孔11跟隨上卷輪8移動到泡液容器3外面的位置時，該位置環形帶9的通孔11上的泡泡液膜28被風吹出，形成液體泡泡20；該位置環形帶9的通孔11上的泡泡液膜28被風吹出后，該位置環形帶9的通孔11由上卷輪8向泡液容器3內移動，該位置環形帶9的通孔11再次進入泡泡液21內；如此不斷循環。

被動輪6按逆時針方向轉動時，于下卷輪7位置粘連有泡泡液21環形帶9的通孔11跟隨環形帶9經后導孔24上升到泡液容器3外面，使上升到泡液容器3外面的通孔11帶有泡泡液膜28；被動輪6按逆時針方向轉動時，帶有泡泡液膜28的通孔11于泡液容器3外被吹出后，該通孔11跟隨環形帶9經前導孔23下降到泡液容器3內，浸在泡泡液21里。

為了利用車輪10驅動主動輪4、傳動輪5、被動輪6、下卷輪7以及上卷輪8轉動，車輪10的車輪軸27的軸線與傳動輪軸15的軸線平行，傳動輪軸15的軸線與下輪軸14的軸線平行，下輪軸14的軸線與上輪軸19的軸線平行；主動輪4、傳動輪5以及被動輪6由彈性材料構成，該彈性材料包括有橡膠、塑料以及合成樹脂；主動輪4的半徑與傳動輪5的半徑之和大于車輪軸27的軸線到傳動輪軸15的軸線的距離；傳動輪5的半徑與被動輪6的半徑之和大于傳動輪軸15的軸線到下輪軸14的軸線的距離。

滑板車1前進時，主動輪4緊壓傳動輪5，主動輪4以及傳動輪5的接觸位置均被壓變形；傳動輪5緊壓被動輪6，傳動輪5與被動輪6的接觸位置均被壓變形；主動輪4與傳動輪5的接觸方式為面接觸，用于增加主動輪4與傳動輪5的傳動力；傳動輪5與被動輪6的接觸方式為面接觸，用于增加傳動輪5與被動輪6的傳動力。

為了形成不同大小的液體泡泡20，環形帶9的通孔11包括有第一通孔29以及第二通孔30，第一通孔29的截面積小于第二通孔30的截面積；環形帶9的第一通孔29粘連的泡泡液膜28的表面積小于第二通孔30粘連的泡泡液膜28的表面積；第一通孔29被風吹出的液體泡泡20小于第二通孔30被風吹出的液體泡泡20；液體泡泡20吹出的方向與滑板車1前進的方向相反，液體泡泡20由滑板車1向后面吹出，滑板車1前進的方向由上卷輪8指向上卷輪8的左邊，液體泡泡20位于上卷輪8的右邊。

泡泡液21由甘油、膠水、水以及洗滌劑構成；或者由膠水、白砂糖、水以及洗滌劑構成。
