本發明涉及體育用品技術領域，更具體的說涉及一種高度調節方便的雙人扭腰器。

背景技術：
：

隨著全民健身運動大力推廣，人們越來越注重健身和體育鍛煉。目前，城鄉社區都配置有很多種類的公共健身器材，受到廣大民眾的歡迎和喜愛。扭腰器作為鍛煉腰部肌肉和腰椎活動能力的健身器材，也是其中一種常見的公共健身器材。

扭腰器有很多種類，常見的一種扭腰器是在一根立柱的上部側壁上焊接有多個扶手，在立柱外圍的地面上固定有三個腳踏轉動盤，每個腳踏轉動盤對應一個扶手。使用時，人的雙腳踏在腳踏轉動盤上，用手抓牢扶手，通過轉動腰肢實現鍛煉腰部肌肉和腰椎活動能力的目的。然而這種扭腰器上的立柱的地面設置高度一般在1.6—1.7米，其只適合一般的成年人使用，對于身高不夠的人來說，扶手一般是無法抓住的，無法滿足不同的使用需要。

技術實現要素：
：

本發明的目的是克服現有技術的不足，提供一種高度調節方便的雙人扭腰器，它的手持部可以根據需要進行上下調節，滿足不同身高的使用者的使用要求，同時，其腳踏板上安裝有上腳踏盤，上腳踏盤可以增加使用者的摩擦力，具有防滑效果，同時，可以保護腳踏板，防止受損。

本發明解決所述技術問題的方案是：

一種高度調節方便的雙人扭腰器，包括底座，底座的頂端鉸接有柱體，所述柱體的上部為螺接部，調節套螺接在螺接部中，調節套的左右兩側外壁上固定有手持部，調節套的底部固定有橫向板體，橫向板體的底面固定有豎直桿，豎直桿插套在底座上固定有的導向套中；

所述底座的左右兩側的底面上固定有扭腰支撐座，扭腰支撐座的頂面中部鉸接有轉動柱，轉動柱的頂部固定有腳踏板，手持部與腳踏板相對應；

所述柱體的下部側壁上鉸接有轉動條，轉動條的上部處于兩個限位板之間，限位板固定在柱體的側壁上，兩個限位板的相對壁面中螺接有球頭柱塞，兩個球頭柱塞的鋼球嵌套在轉動條的兩側具有的凹孔中。

所述手持部為U字形彎管，手持部的兩端焊接固定在側部板體上，側部板體的中部成型有凸起部，凸起部通過螺栓固定連接在調節套的外側壁上。

所述腳踏板為圓形板體，腳踏板上成型有多個階梯通孔，橡膠材質的上腳踏盤的底面中部具有安裝凹槽，腳踏板嵌套在安裝凹槽中，安裝凹槽的頂面成型有多個插接桿，插接桿的底端穿過對應的階梯通孔并插套在腳踏板的底面固定有的永磁體塊的中心孔中，插接桿的底端與永磁鐵塊相吸附。

所述手持部的彎曲段的外壁包覆有橡膠保護層。

所述柱體的頂端螺接有上限位頭，上限位頭螺接螺接在環形塊的中部螺孔中，環形塊的底面固定有環形彈性塊，環形彈性塊處于調節套的頂端面的正上方。

本發明的突出效果是：與現有技術相比，它的手持部可以根據需要進行上下調節，滿足不同身高的使用者的使用要求，同時，其腳踏板上安裝有上腳踏盤，上腳踏盤可以增加使用者的摩擦力，具有防滑效果，同時，可以保護腳踏板，防止受損。

附圖說明：

圖1是本發明的結構示意圖；

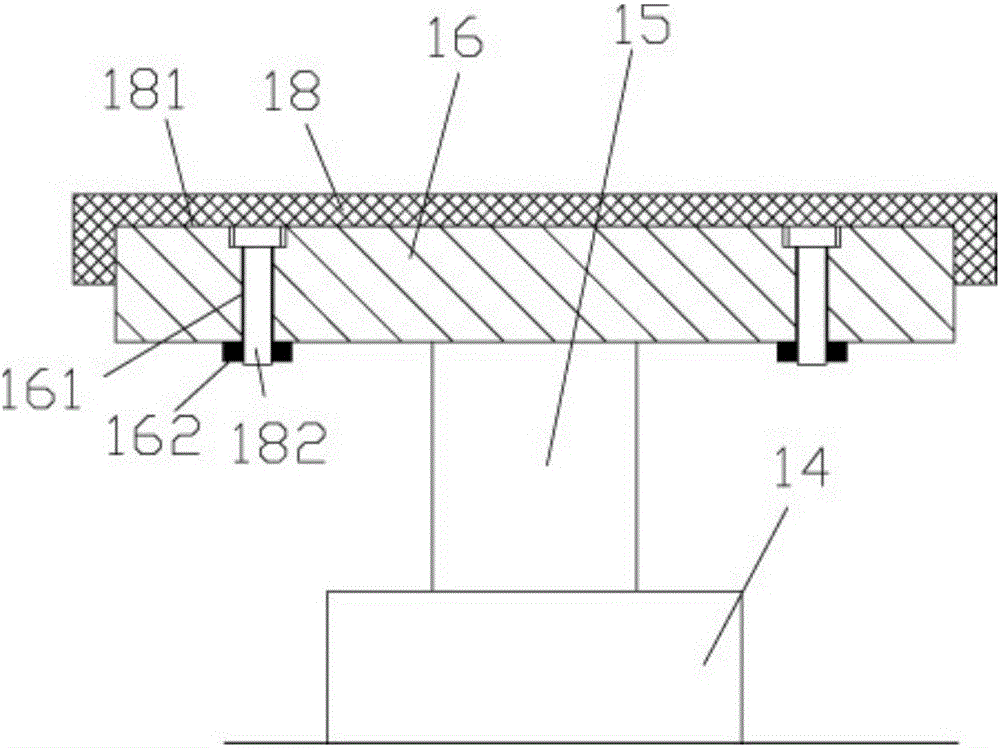

圖2是圖1的局部放大圖；

圖3是本發明的轉動條處的局部俯視圖；

圖4是本發明的手持部的局部俯視圖。

具體實施方式：

實施例，見如圖1至4所示，一種高度調節方便的雙人扭腰器，包括底座100，底座100的頂端鉸接有柱體10，所述柱體10的上部為螺接部11，調節套13螺接在螺接部11中，調節套13的左右兩側外壁上固定有手持部17，調節套13的底部固定有橫向板體12，橫向板體12的底面固定有豎直桿121，豎直桿121插套在底座100上固定有的導向套101中；

所述底座100的左右兩側的底面上固定有扭腰支撐座14，扭腰支撐座14的頂面中部鉸接有轉動柱15，轉動柱15的頂部固定有腳踏板16，手持部17與腳踏板16相對應；

所述柱體10的下部側壁上鉸接有轉動條102，轉動條102的上部處于兩個限位板103之間，限位板103固定在柱體10的側壁上，兩個限位板103的相對壁面中螺接有球頭柱塞104，兩個球頭柱塞104的鋼球嵌套在轉動條102的兩側具有的凹孔1021中。

進一步的說，所述手持部17為U字形彎管，手持部17的兩端焊接固定在側部板體171上，側部板體171的中部成型有凸起部172，凸起部172通過螺栓固定連接在調節套13的外側壁上。

進一步的說，所述腳踏板16為圓形板體，腳踏板16上成型有多個階梯通孔161，橡膠材質的上腳踏盤18的底面中部具有安裝凹槽181，腳踏板16嵌套在安裝凹槽181中，安裝凹槽181的頂面成型有多個插接桿182，插接桿182的底端穿過對應的階梯通孔161并插套在腳踏板16的底面固定有的永磁體塊162的中心孔中，插接桿182的底端與永磁鐵塊162相吸附。

進一步的說，所述手持部17的彎曲段的外壁包覆有橡膠保護層173。

進一步的說，所述柱體10的頂端螺接有上限位頭19，上限位頭19螺接螺接在環形塊191的中部螺孔中，環形塊191的底面固定有環形彈性塊192，環形彈性塊192處于調節套13的頂端面的正上方。

通過將轉動條2翻轉打開后，轉動柱體10，,即可調節調節套13的上下位置，從而滿足不同身高的使用者使用，同時，其上腳踏盤18具有防滑和保護腳踏板16的效果，其通過永磁體塊162進行連接，其只需要用力拉拔即可拆卸，非常方便。

最后，以上實施方式僅用于說明本發明，而并非對本發明的限制，有關技術領域的普通技術人員，在不脫離本發明的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本發明的范疇，本發明的專利保護范圍應由權利要求限定。
