本實用新型涉及一種運動器械，特別涉及一種球膽、球以及用于監測球類運動情況的系統。

背景技術：

一般的球類(比如足球、籃球、排球等)內部都有一個球膽來作為支撐，球膽里面大多是利用氣體進行填充，球膽外包覆球皮，以制成各種球類。

目前，市面上的球膽多為傳統的球膽，使用者僅僅只能通過單純的機械的球類訓練或球類運動來提高技術水平，許多訓練中的缺陷也只能通過肉眼觀察或是使用者的體會暴露出來，訓練過程較為枯燥，使用者的技術水平提高速度較為緩慢。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種球膽，所述球膽為充氣后呈球形的囊袋，所述球膽上設有用于向球膽內充氣的充氣嘴結構，所述球膽的與所述充氣嘴結構的所在位置中心對稱的位置上，設有監測裝置，所述監測裝置的質量與所述充氣嘴結構的質量相等，且所述監測裝置的重心到所述球膽的中心的距離與所述充氣嘴結構的重心到所述球膽中心的距離相等。

本實用新型所涉及的球膽可以對使用者在進行球類訓練時，球的各種數據進行實時監測，利用數據對使用者的訓練過程進行分析，從而可以快速提高使用者的技術水平。

進一步地，球膽上的設置監測裝置的位置處,形成有內凹的腔體，腔體的開口向外，腔體與球膽密封，監測裝置通過固定裝置固定設置于腔體內。

優選地，固定裝置為彈性件。

進一步地，固定裝置為固定支架。

優選地，固定裝置為可與腔體緊配合的盒體，監測裝置裝設于盒體內后與盒體一同放置于腔體內。

進一步地，固定裝置為軟性填充物，軟性填充物包覆在監測裝置外，且充滿腔體。

優選地，腔體的開口設有蓋，蓋的外表面與球膽的外表面齊平。

進一步地，監測裝置包括用于監測的監測部和用于調節監測部重量的平衡部，監測部與平衡部的疊加后的重心到球膽的中心的距離與充氣嘴結構的重心到球膽的中心的距離相等。

優選地，監測部為監測芯片。

進一步地，球膽的設置監測裝置的位置的外表面上，設有避震裝置，監測裝置與避震裝置的質量總和與充氣嘴結構的質量相等，且監測裝置與避震裝置的疊加后的重心到球膽的中心的距離與充氣嘴結構的重心到球膽的中心的距離相等。

優選地，充氣嘴結構包括充氣氣門以及用于加固以及使充氣氣門與球膽間相互密封的加固-密封部。

本實用新型還提供一種球，包括上述球膽，以及包覆在球膽外的球皮。

優選地，球膽與球皮間還設有加固層。

本實用新型還涉及一種用于監測球類運動情況的系統，包括上文的球，以及用于接收并處理球內的監測裝置所監測得到的監測數據的數據處理設備，監測裝置與數據處理設備以無線的方式相連接。

如上，本實用新型涉及的球膽、球以及用于監測球類運動情況的系統結構簡單，使用方便，利用監測裝置對球的運動情況進行實時監測以及分析，方便使用者快速提高技術。

附圖說明

圖1為本實用新型球膽的結構示意圖；

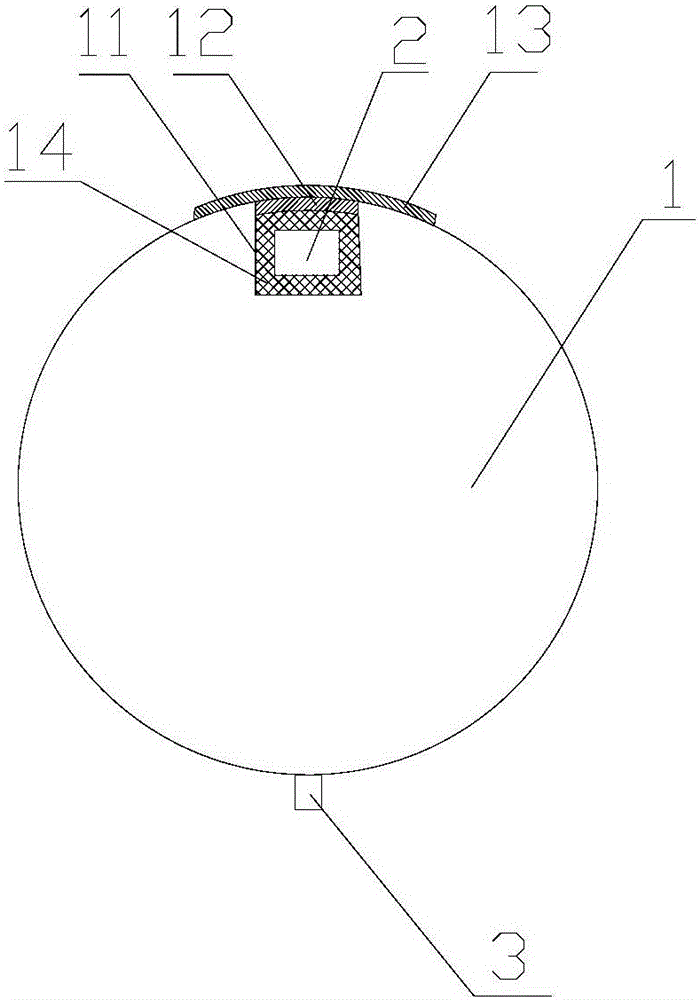

圖2為圖1的剖視圖(利用軟性填充物14對監測芯片2進行固定)；

圖3為利用固定支架15對監測芯片2進行固定的結構示意圖；

圖4a-圖4c為蓋12的多種實施例的結構示意圖。

元件標號說明

1 球膽

11 腔體

12 蓋

121 凸起

122 凹孔

123 臺階

13 避震片

14 軟性填充物

15 固定支架

2 監測芯片

3 充氣嘴結構

具體實施方式

以下由特定的具體實施例說明本實用新型的實施方式，本領域技術人員可由本說明書所揭示的內容輕易地了解本實用新型的其他優點及功效。雖然本實用新型的描述將結合較佳實施例一起介紹，但這并不代表此實用新型的特征僅限于該實施方式。恰恰相反，結合實施方式作實用新型介紹的目的是為了覆蓋基于本實用新型的權利要求而有可能延伸出的其它選擇或改造。為了提供對本實用新型的深度了解，以下描述中將包含許多具體的細節。本實用新型也可以不使用這些細節實施。此外，為了避免混亂或模糊本實用新型的重點，有些具體細節將在描述中被省略。

另外，在以下的說明中所使用的“上”、“下”、“左”、“右”、“頂”、“底”，不應理解為對本實用新型的限制。

如圖1和圖2所示，本實用新型提供一種球膽1，球膽1為充氣后呈球形的囊袋，球膽1上設有用于向球膽1內充氣的充氣嘴結構3，通過充氣嘴結構3可向球膽1內充氣，使球膽1鼓起形成球狀；球膽1的與充氣嘴結構3的所在位置中心對稱的位置上，設有監測裝置，為了保證球膽1在制成球后的使用穩定性以及平衡性，監測裝置的質量與充氣嘴結構3的質量相等，且監測裝置的重心到球膽1的中心的距離與充氣嘴結構3的重心到球膽1中心的距離相等，在充氣嘴結構3與監測裝置的質量與重心均相同的情況下，球膽1的穩定性被很好地保持。在本實用新型中，監測裝置固定設置于球膽1的內部，防止在使用過程中監測裝置被損壞。

進一步地，為了更好的對監測裝置，進行保護，在本實用新型中，球膽1上的設置監測裝置的位置處,形成有內凹的腔體2，腔體2的開口向外，且為了保證球膽1的密封性能，防止球膽1漏氣，腔體2與球膽1呈密封設置；為了保證監測裝置在使用過程中因晃動被損壞，監測裝置通過固定裝置固定設置于所述腔體2內。

更進一步，在本實用新型中，可以通過各種形式的固定方式將監測裝置固定在腔體2內，如，利用彈性件將監測裝置卡合在腔體2與蓋12之間；在腔體2內設置固定支架15并將監測裝置固定在支架上(如圖3所示)；進一步地，固定裝置還可以為可與腔體2緊配合的盒體，盒體的形狀與腔體2的形狀相同，盒體的內部空間與監測裝置的形狀相配，監測裝置放入盒體后不會在盒體內發生晃動，具體裝配時，只需將監測裝置裝于盒體內后與盒體一同放置于腔體2內即可。更進一步的，固定裝置還可以為軟性填充物14(如圖2所示)，軟性填充物14包覆在監測裝置外周，且充滿腔體2內部。通過在腔體2內設置固定裝置，可以有效地將監測裝置固定在腔體2內，從而使監測裝置與球膽1相互固定，不會發生晃動，避免監測裝置因晃動而發生損壞。

但本實用新型并不局限于此，還可以采用任何方式對監測裝置進行固定，只需保證監測裝置固定在腔體2內即可。

進一步地，為了避免監測裝置從腔體2內掉落，腔體2的開口還設有蓋12，且蓋12的外表面與球膽1的外表面齊平，如此一來，球膽1的加工、制作過程也會變得簡便，帶有腔體2的球膽1可以一次成型，形成球膽1后只需將監測裝置放入腔體2內，蓋上蓋12，即完成了對球體的加工。

進一步地，蓋12與腔體2開口的配合也可有多種形式，如將蓋12與腔體2開口以緊配合的形式相互固定，即蓋12的外形尺寸略大于腔體2的開口的尺寸；也可以如圖4c所示，在蓋12與腔體2開口接觸的一面設置臺階123，使蓋12與腔體2更好地蓋合；或是如圖4a或4b所示，在蓋12上設置一個凸起121或凹孔122，在腔體2開口的相對應的位置設置凹孔122或凸起121，裝配時將蓋12上的凸起121或凹孔122對準腔體2開口處的凹孔122或凸起121，使凸起121插入凹孔122中，使蓋12可靠地蓋在腔體2開口上，防止蓋12掉落。

但本實用新型并不局限于此，還可以采用任何方式將蓋12可靠地蓋合在腔體2開口上。

在實際生產過程中，先對球膽1進行加工，形成帶有腔體2的球膽1，此時球膽1的質地還較為柔軟，故需要對球膽1進行硫化處理，使球膽1的質地變硬。由于硫化處理需要在高溫情況下進行，因此若將監測芯片2過早地放入球膽1中容易對監測芯片2造成損壞，而本實用新型可在球膽1進行硫化工藝后，再將監測芯片2放入球膽1的腔體2中，蓋上蓋12后，即完成了對球膽1的加工，生產工藝簡單，生產效率高，成品合格率高。

更進一步，在本實用新型中，監測裝置包括用于監測的監測部和用于調節監測部重量的平衡部，監測部與平衡部的疊加后的重心到球膽1的中心的距離與充氣嘴結構3的重心到球膽1的中心的距離相等，從而保證球膽1的平衡。

更進一步，在本實用新型中，監測部優選為監測芯片2，監測芯片2具有體積小，靈敏度高的優點，可以對球在運動過程中的速度、角度、弧度、受力情況等各個方面進行實施監測，監測后可以將監測數據儲存在芯片內，待使用者操作時進行輸出；或是進行實時輸出，以方便觀察者如教練對運動員的情況進行實時監測，從而在比賽中及時調整戰術，提高比賽的贏面。

更進一步，監測芯片2優選采用無線輸出的方式將所監測的數據進行輸出，并優選采用無線充電的方式監測芯片2本身進行充電，采用無線的方式進行數據傳輸或充電，有效縮小了監測裝置所占的體積，也不會大幅加重球膽1本身的質量，不影響球膽1的使用效果。

在本實用新型中，球膽1的設置監測裝置的位置的外表面上，設有避震裝置，在設置有避震裝置的同時也必須保證球膽1的平穩性，因此，監測裝置與避震裝置的質量總和與充氣嘴結構3的質量相等，且監測裝置與避震裝置的疊加后的重心到球膽1的中心的距離與充氣嘴結構3的重心到球膽1的中心的距離相等。

進一步地，在本實用新型中，避震裝置優選為一塊固定貼合于球膽1外表面上的避震片13，避震片13覆蓋在腔體2的開口外，避震片13的材質優選為與球膽1的材質相同，以方便加工取材；避震片13的大小、厚度可以根據實際使用需要進行調節，在本實用新型中，在滿足球膽1平穩性的條件下，優選采用厚度較厚的橡膠片，以獲得較好的避震效果，保護監測芯片2，防止監測芯片2的裝配部位因被使用者敲擊或是踢到而突然劇烈沖擊引起的損壞或是監測數據不準確等情況的發生。

在本實用新型中，用于向球膽1內充氣的充氣嘴結構3包括充氣氣門以及用于加固以及使充氣氣門與所述球膽1間相互密封的加固-密封部，加固-密封部優選為貼合在球膽1內表面或外表面上的貼片，貼片的材質優選為與球膽1相同，以便于加工，充氣氣門從貼片中部伸出，且充氣氣門與貼片的接觸部分密封。

綜上，本實用新型所涉及的球膽1結構簡單，加工成本低廉，后續裝配工藝方便，并且該球膽1可利用科學的數據對球的運動情況進行監測分析，從而對使用者的運動水平提高具有很大的幫助。

本實用新型還提供一種球，包括上文所涉及的球膽1，以及包覆在所述球膽1外的球皮。為了提高球的使用壽命，在球膽1與球皮間還設有加固層。加固層可以為貼合在球膽1外周的多條布形成的的貼布層，也可以為套設在球膽1外的橡膠中間層，還可以為纏繞在球膽1外周的繞線層，但本實用新型并不局限于此，可采用各種形式、各種材料的加固層對球膽1進行加固。

本實用新型所涉及的球膽1可以在使用過程中對球的運動軌跡、運動速度、運動角度、運動弧度等各方面進行全面監測，給出最科學的監測數據。

本實用新型還提供一種用于監測球類運動情況的系統，包括利用上文所涉及的球膽1制成的球、用于接收并處理球內所帶的監測裝置所監測得到的監測數據的數據處理設備，其中監測裝置與數據處理設備以無線的方式相連接。

進一步地，數據處理設備可以為電腦終端，也可以為手機、平板電腦等各種移動終端，當監測裝置將處理好的數據發送至各種終端后，觀察人員可以看到監測數據，對監測數據進行讀取和分析，也可以利用安裝于數據處理設備中的分析軟件對監測數據進行分析，直接得到球的各種運動參數的分析數據，如變化曲線的走向等，也可以根據監測數據對運動員或使用者在全部運動過程中的體力情況進行分析，在比賽過程中合理分配體力，通過隊友間的相互配合合作達到最佳的團隊運動狀態。

綜上所述，本實用新型所涉及的球膽1以及球結構簡單，生產成本低廉，可以在球類運動過程中有效地監測球的各種運動數據，并且通過本實用新型所涉及的用于監測球類運動情況的系統對數據進行輸出以及分析，有效地提高了使用者的運動效率，科學的對運動過程進行指導，具有廣泛推廣應用的價值。

上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。
