本實用新型涉及機械制造技術領域，特別是一種自行車簡易騎行臺。

背景技術：

受天氣的影響，特別是春季，下雨頻繁，自行車愛好者以及健身者不能到室外進行自行車騎行鍛煉。而室內自行車跑道需要的空間太大，不適合普通家庭。自行車在下雨天不能外出騎行鍛煉。因此，亟需一種能在室內進行自行車騎行鍛煉，且占地面積小的器械。

技術實現要素：

為解決現有自行車騎行鍛煉方面的缺陷，本實用新型的目的在于提供一種能在室內進行自行車騎行鍛煉，且占地面積小的自行車簡易騎行臺。

為實現上述目的，本實用新型提供以下技術方案：

自行車簡易騎行臺，包括兩塊平行相對的支撐板，所述支撐板固定在底板上，所述支撐板之間的距離正好是自行車兩側后輪軸的寬度，所述支撐板上部均設有一豎槽，所述支撐板下半部設有一平行于底板的水平齒槽，還包括一轉軸，轉軸上設置有一滾輪，所述轉軸嵌于兩塊支撐板的水平齒槽內。

優選地，所述支撐板和底板采用8mm鋼板。

優選地，所述支撐板焊接于底板上。

優選地，還包括卡簧和卡簧墊，用于自行車后輪軸放在豎槽后固定后輪軸。

優選地，所述水平齒槽和所述豎槽分別位于支撐板的前側和后側。

優選地，所述底板長60cm，寬30cm。

本實用新型具有以下有益效果：（1）該自行車簡易騎行臺結構簡單、不占地方、造價低、安全可靠、健身效果好；（2）支撐板設計可調位置支撐槽，適應各種自行車；（3）滾輪設置在后輪中心后方，可增大自行車輪胎與滾輪之間的摩擦，健身效果好；（4）該騎行臺只有60cm×30cm大，不占地方；（5）該騎行臺總材料費不超過50元，加工費不超過50元，總造價不高于100元，造價低。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖做簡單的介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

附圖1為本實用新型實施例的主視圖。

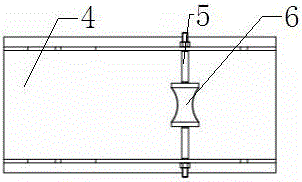

附圖2為本實用新型實施例的俯視圖。

附圖3為本實用新型實施例的側視圖。

附圖4為本實用新型實施例的立體圖。

附圖中，1是豎槽，2是支撐板，3是水平齒槽，4是底板，5是轉軸，6是滾輪。

具體實施方式

下面通過具體實施例對本實用新型作進一步的說明。

自行車簡易騎行臺，包括兩塊平行相對的支撐板2，支撐板2固定在底板4上，支撐板之間的距離正好是自行車兩側后輪軸的寬度，兩側支撐板2上部均設有一豎槽1，支撐板下半部設有一平行于底板的水平齒槽3，還包括一轉軸5，轉軸5上設置有一滾輪6，轉軸嵌于兩塊支撐板的水平齒槽內。

其中，支撐板和底板最好采用8mm鋼板。

其中，支撐板直接焊接于底板上。

還可以添加卡簧和卡簧墊，用于自行車后輪軸放在豎槽后固定后輪軸。

其中，水平齒槽和所述豎槽分別位于支撐板的前側和后側。

其中，底板長60cm，寬30cm。

該裝置主要功能有支撐自行車起健身作用，它是將兩塊支撐板焊接在底板上，兩支撐板之間的距離正好是自行車后輪軸寬度，將自行車可放置在支撐板中間，后軸放在支撐板的豎槽中，并將自行車后輪置于滾輪上，在兩塊支撐板的夾持下，可以防止自行車側翻，健身者騎上放置在騎行臺的自行車，腳踏踩板，通過鏈條帶動后輪轉動，后輪帶動技能輪轉動。設計者將滾輪置在后輪中心線以后，人在騎行時就會產生一個后作力，可增大后輪與支撐輪之間的摩擦力，起到健身的效果。

該自行車簡易騎行的優點包括以下幾個方面：

（1）本發明只用了3塊小鋼板，1根軸，1個支撐輪，2個卡簧墊，2個螺母，結構比較簡單。

（2）只有0.3米X 0.6米大，不占地方。

（3）需材料費用在50元以內，加工費用也在50元以內，總造價不超過100元。

（4）本發明設計采用8mm鋼板安全可靠。

（5）支撐板設計可調位置支撐槽，適應各種自行車，

（6）滾輪一定要在后輪重心后方，可增大自行車輪胎與支撐輪的摩擦辦，健身效果好。

本文中應用了具體實施例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想。以上所述僅是本實用新型的優選實施方式，應當指出，由于文字表達的有限性，而客觀上存在無限的具體結構，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進、潤飾或變化，也可以將上述技術特征以適當?shù)姆绞竭M(jìn)行組合；這些改進潤飾、變化或組合，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均應視為本實用新型的保護范圍。
