本實用新型涉及遙控玩具領域，更具體地說，涉及一種用于遙控特技翻轉玩具車的內核裝置。

背景技術：

遙控模型車簡稱遙控車；它是模型的一個支類。遙控模型車一般由遙控車本體和遙控器、接收機構成。整體上分為電動遙控車和燃油動力遙控車兩大類，其中又包含漂移車、競速車、攀爬車、越野車、大腳車、仿真越野車、貨柜車等若干小類。比例一般為1∶5、1∶8、1∶10、1∶12、1∶24等。

電動遙控模型車顧名思義就是使用電池做為動力，輸出電能到電動機(馬達)上，電動機再推動動車子。電動遙控模型車(簡稱電車)是很多入門者的首選，因?yàn)樗灰小半姷牡胤健本湍馨堰M(jìn)行充電，充滿電的電池就能驅動車子行走，而且電車的慣性小，操控技巧在“入門級別車”中是屬于容易掌握的。

電動遙控模型車近年來發展越來越快，市面上已經出現有帶有翻轉特技的遙控玩具車，適用于兒童玩耍，由于玩具車翻轉過程中會引起車體內部強烈震動，所以內核裝置的結構穩定性是重中之重，一旦穩定性不足，則容易在翻轉過程中直接散架。

技術實現要素：

本實用新型提供一種用于遙控特技翻轉玩具車的內核裝置，以解決上述問題。

為了解決上述技術問題，本實用新型采用的技術方案如下：

一種用于遙控特技翻轉玩具車的內核裝置，所述內核裝置與玩具車外殼相連接，所述內核裝置一面為電池槽，另一面為凹槽，所述凹槽內部安裝有翻轉電路板，所述凹槽內部還設置有馬達槽，所述馬達槽上安裝有馬達，所述馬達與翻轉電路板相連接。

上述馬達槽的形狀和大小和馬達相適配，這是為了提高內核裝置內部件的結構穩定性，在玩具車翻轉的時候不會因?yàn)檎饎?dòng)而脫落或者發生位移。凹槽內部除了預留給翻轉電路板的位置和電池槽外，基本上沒有其他的空位，保持了凹槽內部的緊湊型，進一步增加了內核裝置內部件的結構穩定性。

進一步的，所述凹槽內設置內部帶有螺紋的插接柱，所述內核裝置通過插接柱與玩具車外殼相連接。

所述帶有螺紋的插接柱數量為4個，呈長方形分布，玩具車外殼設置有銜接柱，銜接柱的數量也是4個，銜接柱位置與插接柱的位置相對應，銜接柱直徑略大于插接柱，銜接柱能套住插接柱，銜接柱頂端設置有通孔，連接的時候除了套住插接柱外還在通孔旋入螺絲，使玩具車外殼和內核裝置連接更穩固。

進一步的，所述凹槽內部設置的馬達槽數量為2個，所述安裝在馬達槽上的馬達數量為2個。

進一步的，所述凹槽側壁內面對應馬達帶有齒輪的一端設置有通孔。

進一步的，所述凹槽側壁外面為一齒輪槽，所述內核裝置還設置有齒輪槽蓋，所述齒輪槽蓋形狀與齒輪槽相適配。

進一步的，所述齒輪槽蓋與齒輪槽通過螺絲相連接。

進一步的，所述齒輪槽上設置有支柱，所述支柱上安裝有齒輪。

進一步的，所述齒輪槽上設置有能安裝特技翻轉玩具車車輪的輪軸，所述輪軸上安裝有齒輪。

上述齒輪槽形狀為橢圓形，橢圓形結構便于在齒輪槽中安裝齒輪，齒輪槽內設置有螺絲孔，螺絲孔的數目為4個，分別設置在前后輪軸的上下兩側，齒輪槽蓋在和螺絲孔對應的位置也設置有螺絲孔，當齒輪槽蓋安裝上去的時候，通過擰緊螺絲使得其結構更加穩固。

齒輪槽內安裝有7個齒輪，有兩個齒輪是安裝在輪軸上的，在齒輪轉動的時候帶動兩個輪軸轉動，齒輪槽上設置的支柱為4個，分別安裝有4個齒輪，另一個齒輪固定安裝在齒輪槽上，7個齒輪互相咬合。

上述凹槽側壁內對應馬達帶有齒輪的一端設置有通孔，馬達上的齒輪通過通孔延伸到齒輪槽中與其中的兩個齒輪相咬合，馬達供能的時候，齒輪轉動，帶動安裝在齒輪槽的7個齒輪轉動，從而使玩具車運動。

本實用新型的有益效果是，提供一種用于遙控特技翻轉玩具車的內核裝置，通過巧妙合理的設置和連接方式的改進使得內核裝置內部部件的結構穩定性提高，在玩具車翻轉的過程中不會由于震動而導致內核裝置內部件發生位移或者脫落，提高了玩耍過程中的安全性及玩具車的壽命。

下面結合附圖和具體實施方式對本實用新型做進一步的說明。

附圖說明

圖1是本實用新型優選實施例結構示意圖；

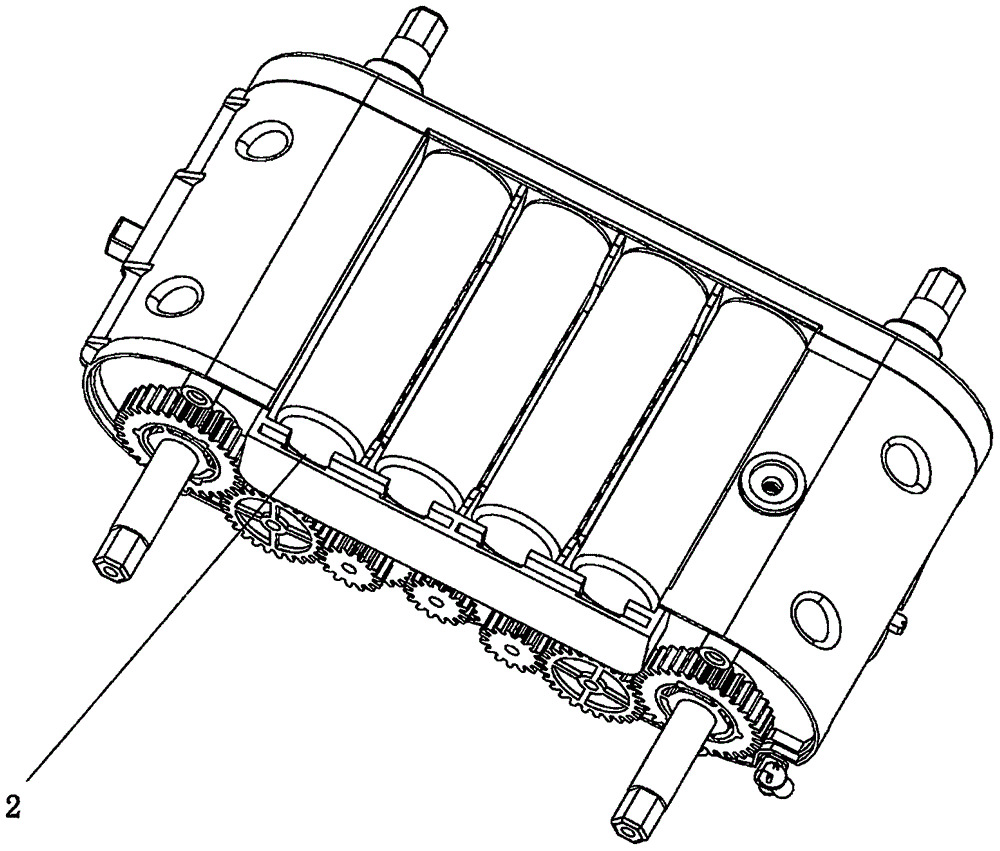

圖2是本實用新型電池槽結構示意圖。

具體實施方式

如圖1所示，一種用于遙控特技翻轉玩具車的內核裝置，所述內核裝置與玩具車外殼相連接，所述內核裝置一面為電池槽2，另一面為凹槽1，所述凹槽1內部安裝有翻轉電路板3，所述凹槽1內部還設置有馬達槽4，所述馬達槽4上安裝有馬達，所述馬達與翻轉電路板3相連接，所述凹槽1內設置內部帶有螺紋的插接柱5，所述內核裝置通過插接柱5與玩具車外殼相連接，所述凹槽1內部設置的馬達槽數量為2個，所述安裝在馬達槽4上的馬達數量為2個，所述凹槽1側壁內面對應馬達帶有齒輪的一端設置有通孔，所述凹槽1側壁外面為一齒輪槽8，所述內核裝置還設置有齒輪槽蓋9，所述齒輪槽蓋9形狀與齒輪槽8相適配，所述齒輪槽蓋9與齒輪槽8通過螺絲相連接，所述齒輪槽8上設置有支柱10，所述支柱10上安裝有齒輪6，所述齒輪槽8上設置有能安裝特技翻轉玩具車車輪的輪軸7，所述輪軸7上安裝有齒輪6。
