本實用新型涉及一種兒童玩具，更確切地說是一種玩具翼龍。

背景技術：

翼龍是一種帶有四肢和翅膀的恐龍，充滿玄幻色彩，因此在較多的動畫片、電影或紀錄片中都有翼龍出現，翼龍造型的玩具也廣受兒童的喜愛。但是翼龍在爬行時，四肢、翅膀、尾巴和頭部均會發生一定幅度的擺動，運動狀態較為復雜，現有技術中還沒有能夠同時模擬四肢、翅膀、尾巴和頭部運動的玩具，造型較為呆板，與翼龍在動畫片、電影或紀錄片中出現的造型差距較大，因此不容易受到兒童的喜愛。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種四肢、翅膀、尾巴和頭部均能夠在向前運動時發生一定幅度的擺動，能夠較為生動逼真的模擬出翼龍爬行時的運動狀態，容易受到兒童的喜愛的玩具翼龍。

本實用新型通過下述技術方案來解決現有技術中所存在的技術問題：

一種玩具翼龍，包括一模型軀體、兩個前輪和兩個后輪，所述的模型軀體上設置有兩個模型前腿和兩個模型后腿，所述的兩個模型前腿與所述的模型軀體固定連接，所述的兩個前輪的中心與所述的兩個模型前腿的下端轉動連接，所述的兩個后輪的中心與所述的模型軀體的尾端轉動連接，所述的模型后腿的下端與所述的后輪通過一銷柱轉動連接，所述的銷柱偏離所述的后輪的中心布置，所述的玩具翼龍上還設置有兩個模型翼板，所述的模型翼板的中心與所述的模型軀體轉動連接，所述的模型翼板的一邊與所述的模型后腿的上端轉動連接。

作為本實用新型較佳的實施例，所述的兩個后輪通過一后轉軸固定連接，所述的后轉軸與所述的模型軀體轉動連接，所述的模型軀體的尾端設置有一模型尾巴，所述的模型尾巴與所述的模型軀體轉動連接，所述的后轉軸上固定設置有一后偏心輪，所述的模型尾巴壓在所述的后偏心輪上。

作為本實用新型較佳的實施例，兩個后輪上的銷柱以所述的后轉軸為圓心相隔180度布置。

作為本實用新型較佳的實施例，所述的兩個前輪通過一前轉軸固定連接，所述的前轉軸與所述的模型前腿的下端轉動連接，所述的前轉軸上固定設置有一前偏心輪，所述的模型軀體上設置有一豎直布置的導向孔，所述的導向孔內布置有一頂桿，所述的頂桿與所述的導向孔滑動連接；所述的模型軀體的前端設置有一模型頭，所述的模型頭的中部與所述的模型軀體的前端轉動連接，所述的模型頭的橫截面為“L”形，所述的模型頭壓在所述的頂桿的上端，所述的頂桿的下端壓在所述的前偏心輪上。

本實用新型的玩具翼龍的優點是：四肢、翅膀、尾巴和頭部均能夠在向前運動時發生一定幅度的擺動，能夠較為生動逼真的模擬出翼龍爬行時的運動狀態，容易受到兒童的喜愛。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的玩具翼龍的結構示意圖；

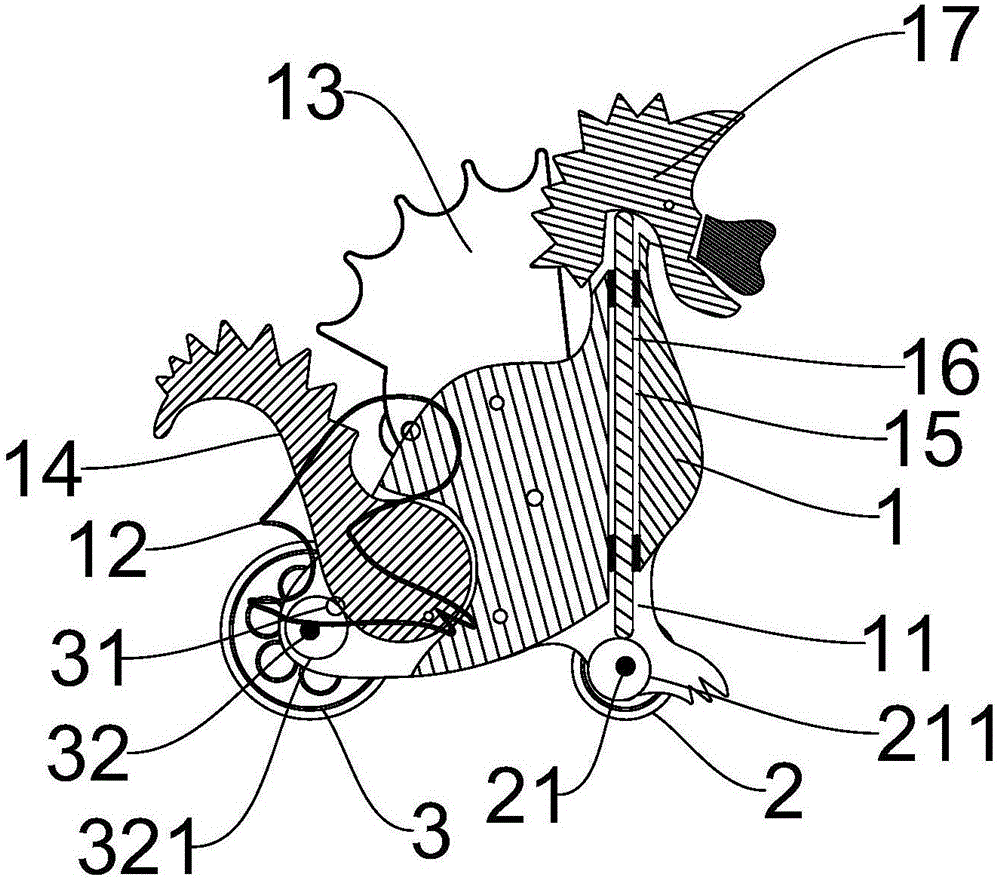

圖2為圖1中的玩具翼龍的剖視圖，此時視角為主視；

其中：

1、模型軀體；11、模型前腿；12、模型后腿；13、模型翼板；

14、模型尾巴；15、導向孔；16、頂桿；17、模型頭；

2、前輪；21、前轉軸；211、前偏心輪；

3、后輪；31、銷柱；32、后轉軸；321、后偏心輪。

具體實施方式

下面對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

本實用新型的玩具翼龍的優點是：四肢、翅膀、尾巴和頭部均能夠在向前運動時發生一定幅度的擺動，能夠較為生動逼真的模擬出翼龍爬行時的運動狀態，容易受到兒童的喜愛。

如圖1、圖2所示，一種玩具翼龍，包括一模型軀體1、兩個前輪2和兩個后輪3，該模型軀體1上設置有兩個模型前腿11和兩個模型后腿12，該兩個模型前腿11與該模型軀體1固定連接，該兩個前輪2的中心與該兩個模型前腿11的下端轉動連接，該兩個后輪3的中心與該模型軀體1的尾端轉動連接，該模型后腿12的下端與該后輪3通過一銷柱31轉動連接，該銷柱31偏離該后輪3的中心布置，該玩具翼龍上還設置有兩個模型翼板13，該模型翼板13的中心與該模型軀體1轉動連接，該模型翼板13的一邊與該模型后腿12的上端轉動連接。這種結構使該玩具翼龍在向前滾動時，該模型后腿12能夠模擬出向前邁步的姿態，使該模型翼板13發生一定幅度的擺動，造型生動逼真。

如圖2所示，該兩個后輪3通過一后轉軸32固定連接，該后轉軸32與該模型軀體1轉動連接，該模型軀體1的尾端設置有一模型尾巴14，該模型尾巴14與該模型軀體1轉動連接，該后轉軸32上固定設置有一后偏心輪321，該模型尾巴14壓在該后偏心輪321上。這種結構使該玩具翼龍在向前滾動時，該模型尾巴14也能夠發生一定幅度的上下擺動，進一步提高該玩具翼龍的真實度。

兩個后輪3上的銷柱31以該后轉軸32為圓心相隔180度布置。這種結構使兩個模型后腿12能夠交替向前邁步，更為生動逼真。

如圖2所示，該兩個前輪2通過一前轉軸21固定連接，該前轉軸21與該模型前腿11的下端轉動連接，該前轉軸21上固定設置有一前偏心輪211，該模型軀體1上設置有一豎直布置的導向孔15，該導向孔15內布置有一頂桿16，該頂桿16與該導向孔15滑動連接；該模型軀體1的前端設置有一模型頭17，該模型頭17的中部與該模型軀體1的前端轉動連接，該模型頭17的橫截面為“L”形，該模型頭17壓在該頂桿16的上端，該頂桿16的下端壓在該前偏心輪211上。該前輪2在向前滾動時，能夠周期性的將該頂桿16向上頂起，并進一步頂起該模型頭17，使該模型頭17能夠發生一定幅度的上下擺動，使該玩具翼龍的造型極為逼真，極為接近影視動畫中，翼龍四肢、翅膀、尾巴和頭部均可以擺動的造型，容易受到兒童的喜愛。

以上僅僅是本實用新型的部分實施方式的設計思路，在系統允許的情況下，本實用新型可以擴展為同時外接更多的功能模塊，從而最大限度擴展其功能。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
