本實用新型涉及體育教學器具技術領域，具體為一種體育教學用便攜式足球訓練障礙樁。

背景技術：

在體育教學中特別是足球訓練的過程中，經常需要利用障礙樁布置場地，以訓練學員在障礙環境中施展標準動作的能力，現有的障礙樁柱大多采用一體式結構，局部損壞后需要整體更換，提高了教學成本，其底部一般也較為光滑，很容易發生位移，破壞設置好的障礙環境，受到觸碰時警示狀態不明顯，教學和訓練效果不夠理想。例如中國專利申請號為CN201420471198.7提出的一種體育教學用障礙樁柱，該實用新型包括底座，所述底座包括鋼制半球形殼體和橡膠制成的配重塊，所述配重塊設于殼體內部，該種不倒翁式的結構設計能夠很好的避免運動員碰到樁柱時使其發生位移，省去了工作人員頻繁的擺正樁柱，節省了時間，提高了工作效率，所述樁殼內部設有圓形片，所述圓形片底部設有吊環，所述吊環連接有鈴鐺，當運動員在訓練時碰到樁柱時，便會觸動到鈴鐺，鈴鐺隨即發出響聲，提醒運動員已經碰到了樁柱，反應效果良好，且結構簡單，節約成本，無需采用蜂鳴器等發生裝置，所述桿體上粘接有3-5個發光膠帶，運動員在光線較暗或者夜晚訓練時，發光膠帶能夠發出不同顏色的光，起到了很好的提醒和指示作用，有助于運動員的訓練，所述發光膠帶的厚度為0.15-0.25mm，節約成本，所述桿體的末端螺紋連接有掛鉤，在不使用樁柱時，可通過掛鉤將樁柱懸掛起來放置，整理方便，所述殼體的外表面噴涂有一層油漆，能夠很好的保護殼體不被環境腐蝕損壞，延長了使用壽命。但是其在使用的過程中，由于其是一體化設計，在訓練過程中，因為需要使用多個障礙樁， 所以會出現攜帶不方便的問題，大大的降低了訓練效率。因此，我們提供一種體育教學用便攜式足球訓練障礙樁，以解決上述背景技術中提出的問題。

技術實現要素：

本實用新型的目的在于提供一種體育教學用便攜式足球訓練障礙樁，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種體育教學用便攜式足球訓練障礙樁，包括半球狀橡膠底座，所述半球狀橡膠底座的頂端固定有連接座，所述連接座上開有調節槽，且調節槽的內腔中心位置設置有第一螺紋座，所述第一螺紋座和伸縮柱體的底端螺紋連接，且伸縮柱體的外壁均勻包裹有熒光反光膜。

優選的，所述伸縮柱體包括第一伸縮柱，所述第一伸縮柱的底端一體成型有第一螺紋柱，所述第一伸縮柱通過第一螺紋柱和開設在第二伸縮柱頂端的螺紋孔配合活動連接，且第二伸縮柱的底端一體成型有和第一螺紋座相適配的第二螺紋柱。

優選的，所述伸縮柱體包括第三伸縮柱，所述第三伸縮柱的底端插接在第四螺紋柱的內腔，且第三伸縮柱的底端設置有限位底座，所述第四螺紋柱的外壁上側設置有第二螺紋座，且第二螺紋座螺紋連接有鎖緊螺紋桿，所述鎖緊螺紋桿的一端延伸至第四螺紋柱的內腔，且鎖緊螺紋桿位于第四螺紋柱內腔的一端還固定有和第三伸縮柱相適配的鎖緊片。

優選的，所述第一螺紋座的內腔一體成型有內螺紋，且第二螺紋柱的外壁一體成型有和內螺紋相適配的外螺紋。

優選的，所述半球狀橡膠底座和連接座通過卡接或螺接的方式固定連接，且半球狀橡膠底座的內腔均勻穿插有加強筋。

與現有技術相比，本實用新型的有益效果是：該體育教學用便攜式足球訓練障礙樁結構簡單，連接座和伸縮柱體通過采用活動連接的方式，使其便于拆卸，并且，伸縮柱體采用伸縮結構，可實現拆卸或者伸縮的功能，大大的提高了該訓練樁的便捷性，方便攜帶，提高運動員的訓練效率。

附圖說明

圖1為本實用新型結構示意圖；

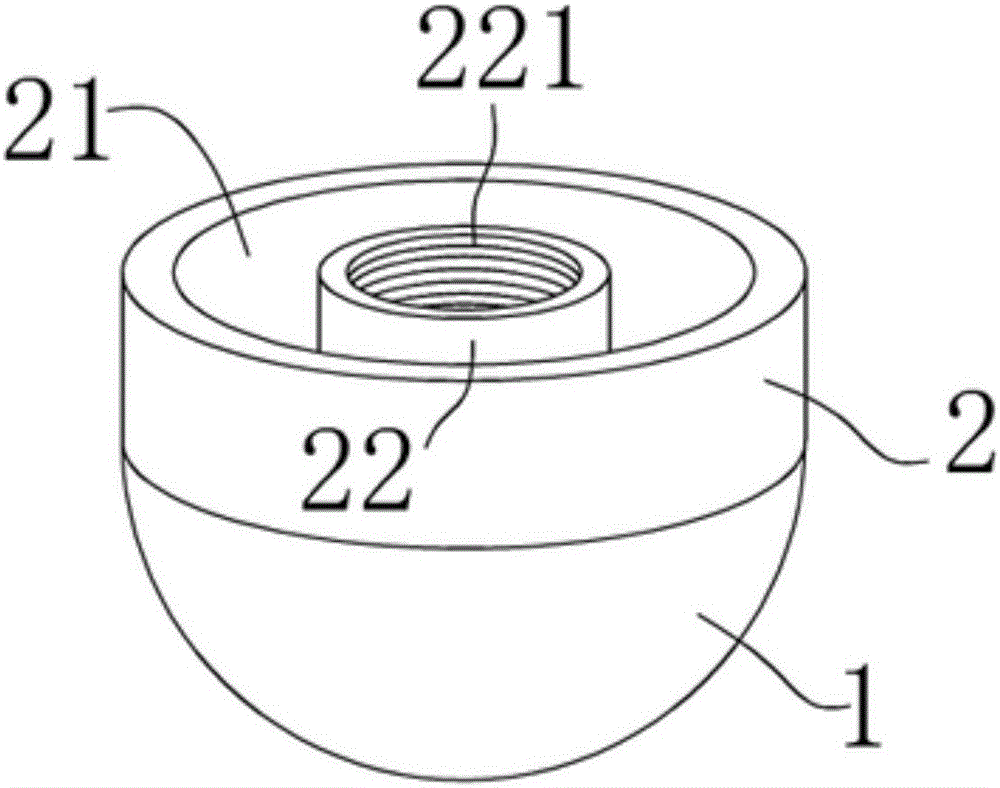

圖2為本實用新型連接座結構示意圖；

圖3為本實用新型伸縮柱體實施例一結構示意圖；

圖4為本實用新型伸縮柱體實施例二結構示意圖。

圖中：1半球狀橡膠底座、2連接座、21調節槽、22第一螺紋座、221內螺紋、3伸縮柱體、31第一伸縮柱、331第一螺紋柱、32第二伸縮柱、321第二螺紋柱、322外螺紋、323螺紋孔、33第三伸縮柱、34第四螺紋柱、35限位底座、36第二螺紋座、37鎖緊螺紋桿、38鎖緊片、4熒光反光膜。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種體育教學用便攜式足球訓練障礙樁，包括半球狀橡膠底座1，所述半球狀橡膠底座1的頂端固定有連接座2，所述連接座2上開有調節槽21，且調節槽21的內腔中心位置設置有第一螺紋座22，所述第一螺紋座22和伸縮柱體3的底端螺紋連接，且伸縮柱體3的 外壁均勻包裹有熒光反光膜4，熒光反光膜4能夠有效對運動員起到醒目的效果。

其中，所述伸縮柱體3包括第一伸縮柱31，所述第一伸縮柱31的底端一體成型有第一螺紋柱311，所述第一伸縮柱31通過第一螺紋柱311和開設在第二伸縮柱32頂端的螺紋孔323配合活動連接，且第二伸縮柱32的底端一體成型有和第一螺紋座22相適配的第二螺紋柱321，該實施例中，第一伸縮柱31和第二伸縮柱32采用螺紋連接的方式，實現伸縮柱體3的組合式，能夠根據需要對其進行組合拆卸，方便攜帶。

所述伸縮柱體3包括第三伸縮柱33，所述第三伸縮柱33的底端插接在第四螺紋柱34的內腔，且第三伸縮柱33的底端設置有限位底座35，所述第四螺紋柱34的外壁上側設置有第二螺紋座36，且第二螺紋座36螺紋連接有鎖緊螺紋桿37，所述鎖緊螺紋桿37的一端延伸至第四螺紋柱34的內腔，且鎖緊螺紋桿37位于第四螺紋柱34內腔的一端還固定有和第三伸縮柱33相適配的鎖緊片38，該實施例中，第三伸縮柱33和第四螺紋柱34通過采用插接的方式并通過鎖緊片38和鎖緊螺紋桿37對其進行鎖緊，使得其實現伸縮的功能，便于攜帶。

所述第一螺紋座22的內腔一體成型有內螺紋221，且第二螺紋柱321的外壁一體成型有和內螺紋221相適配的外螺紋322。

所述半球狀橡膠底座1和連接座2通過卡接或螺接的方式固定連接，且半球狀橡膠底座1的內腔均勻穿插有加強筋，加強筋能夠有效的加強半球狀橡膠底座1的強度，使其不會因為過大的沖擊力而降低使用壽命。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
