本實用新型涉及健身器材領域，特別涉及一種飛鳥結構健身器。
背景技術：

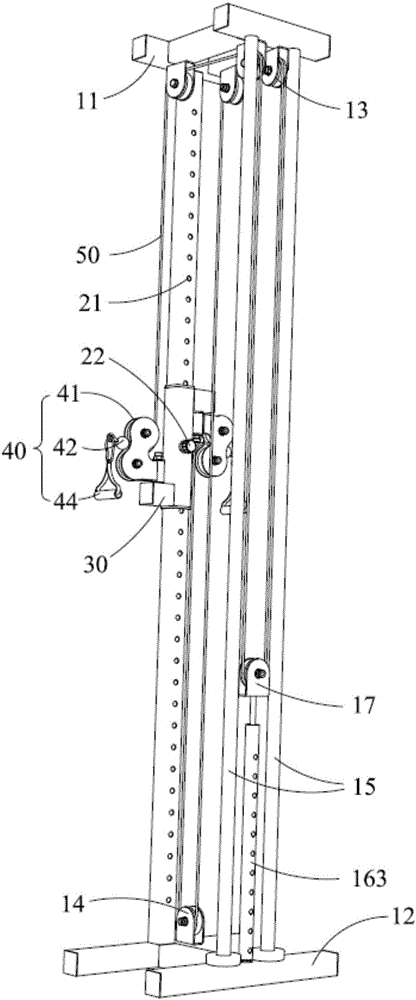

：飛鳥結構健身器是健身器材中的一種常見的拉力鍛煉器材，人體通過用力拉動飛鳥結構健身器上的把手來達到健身的目的。現有的健身器材大多為單飛鳥單滑桿或者雙飛鳥雙滑桿結構，單飛鳥單滑桿結構拉練方向較為單一、不便于人們展開雙臂鍛煉，雙飛鳥雙滑桿結構較為復雜，不便于調節配重。技術實現要素：本實用新型的主要目的是提供一種飛鳥結構健身器，以解決現有的飛鳥結構健身器結構較為復雜的技術問題。為實現上述目的，本實用新型提出的飛鳥結構健身器包括支架、滑桿、滑動架、兩飛鳥架、鋼絲繩和配重組件，所述支架包括設于所述滑桿兩端的頂座和底座，所述滑動架滑動套設于所述滑桿上，所述滑動架與所述滑桿上設置有用于鎖定滑動架位置的鎖止結構；所述飛鳥架分別設于所述滑動架上，所述頂座和底座分別設有第一滑輪和第二滑輪，所述鋼絲繩一端固定于一所述飛鳥架，所述鋼絲繩另一端依次繞過第一滑輪和第二滑輪后固定于另一所述飛鳥架；所述配重組件設于所述底座的面對所述頂座一側，所述第二滑輪連接于配重組件上。優選地，所述鎖止結構包括設于所述滑桿一側的固定柱和多個定位孔，多個所述定位孔沿所述滑桿的延伸方向排列，所述固定柱一端從所述滑動架貫穿并收容于所述定位孔內。優選地，所述飛鳥架包括限位球、拉手和兩第三滑輪，兩第三滑輪固定于滑動架一側，且兩所述第三滑輪的用于繞設鋼絲繩的滑槽面對設置，所述限位球卡設于兩第三滑輪的滑槽之間，所述鋼絲繩繞過其中一個所述第三滑輪并貫穿所述限位球后連接于所述拉手上。優選地，所述飛鳥結構健身器還包括配重導桿，所述配重導桿兩端分別連接頂座和底座，所述配重組件穿設于所述配重導桿上。優選地，所述飛鳥結構健身器包括伸縮桿，所述伸縮桿一端固定于底座，且與所述配重導桿相鄰設置，所述配重組件穿設于所述配重導桿和伸縮桿上，所述第二滑輪設于所述伸縮桿的遠離底座的一端。優選地，所述第一滑輪的數量至少為兩個。優選地，所述底座的面對頂座的一側設有第四滑輪，所述鋼絲繩一端連接于一所述飛鳥架，另一端依次繞過一所述第一滑輪、第二滑輪、另一所述第一滑輪、第四滑輪后連接于另一所述飛鳥架。優選地，所述配重組件包括固定塊和多個配重塊，所述固定塊設于配重塊的靠近頂座的一側。優選地，所述第一滑輪、第二滑輪、第三滑輪和第四滑輪為尺寸一致的滑輪。優選地，兩所述飛鳥架的限位球的球心連接的直線與所述滑桿的延伸方向垂直。本實用新型技術方案中，所述滑動架活動設于所述滑桿，使得所述滑動架在所述滑桿的位置可調節，方便人們根據鍛煉目的靈活地選擇滑動架的高度位置；所述滑動架相對兩側均設有一飛鳥架，兩所述飛鳥架通過同一鋼絲繩連接，實現了單滑桿雙飛鳥進行拉練的目的，結構更加簡單。附圖說明為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖示出的結構獲得其他的附圖。圖1為本實用新型飛鳥結構健身器一實施例的結構示意圖；圖2為圖1中飛鳥結構健身器未安裝配重組件的另一視角的結構示意圖；圖3為圖2的另一視角的結構示意圖。附圖標號說明：標號名稱標號名稱1飛鳥結構健身器10支架20滑桿30滑動架40飛鳥架50鋼絲繩11頂座12底座13第一滑輪14第四滑輪15配重導桿16配重組件17第二滑輪161固定塊162配重塊163伸縮桿21定位孔22固定柱41第三滑輪42限位球44拉手本實用新型目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。具體實施方式下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。需要說明，本實用新型實施例中所有方向性指示(諸如上、下、左、右、前、后……)僅用于解釋在某一特定姿態(如附圖所示)下各部件之間的相對位置關系、運動情況等，如果該特定姿態發生改變時，則該方向性指示也相應地隨之改變。另外，在本實用新型中如涉及“第一”、“第二”等的描述僅用于描述目的，而不能理解為指示或暗示其相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。在本實用新型中，除非另有明確的規定和限定，術語“連接”、“固定”等應做廣義理解，例如，“固定”可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。另外，本實用新型各個實施例之間的技術方案可以相互結合，但是必須是以本領域普通技術人員能夠實現為基礎，當技術方案的結合出現相互矛盾或無法實現時應當認為這種技術方案的結合不存在，也不在本實用新型要求的保護范圍之內。本實用新型提出一種飛鳥結構健身器。請參照圖1至圖3，在本實用新型一實施例中，該飛鳥結構健身器1，包括支架10、滑桿20、滑動架30、兩飛鳥架40、鋼絲繩50和配重組件16，所述支架10包括設于所述滑桿20兩端的頂座11和底座12，所述滑動架30滑動套設于所述滑桿20上，所述滑動架30與所述滑桿20上設置有用于鎖定滑動架30位置的鎖止結構(未標示)；所述飛鳥架40分別設于所述滑動架30上，所述頂座11和底座12分別設有第一滑輪13和第二滑輪17，所述鋼絲繩50一端固定于一所述飛鳥架40，所述鋼絲繩50另一端依次繞過第一滑輪13和第二滑輪17后固定于另一所述飛鳥架40；所述配重組件16設于所述底座12的面對所述頂座11一側，所述第二滑輪17連接于所述配重組件16上。所述滑動架30活動設于所述滑桿20，使得所述滑動架30在所述滑桿20的位置可調節，方便鍛煉者根據自身情況及鍛煉目的靈活地選擇滑動架30的高度位置。所述滑動架30相對兩側均設有一飛鳥架40，兩所述飛鳥架40通過同一鋼絲繩50連接，相比于現有的單滑桿單飛鳥拉練器或雙飛鳥雙滑桿拉練器，本方案提出的飛鳥結構健身器1實現了單滑桿20雙飛鳥架40進行拉練的目的，結構更加簡單，能同時實現雙臂的上、下、左、右等各方向的拉練，使得鍛煉者有更廣闊的選擇空間。請具體參照圖2和圖3，所述鎖止結構包括設于所述滑桿20一側的固定柱22和多個定位孔21，多個所述定位孔21沿所述滑桿20的延伸方向排列，所述固定柱22一端從所述滑動架30貫穿并收容于所述定位孔21內。鍛煉者可通過不同高度的定位孔21將滑動架30固定于滑桿20的適宜位置，進而實現雙臂的向上拉練、向下拉練及擴胸拉練等動作，方便鍛煉者根據自身情況及鍛煉目的進行有針對性的鍛煉，使得所述飛鳥結構健身器1具有更廣闊的適用范圍。進一步地，所述飛鳥架40包括限位球42、拉手44和兩第三滑輪41，兩第三滑輪41固定于滑動架30一側，且兩所述第三滑輪41的用于繞設鋼絲繩50的滑槽面對設置，所述限位球42卡設于兩第三滑輪41的滑槽之間，所述鋼絲繩50繞過其中一個所述第三滑輪41并貫穿所述限位球42后連接于所述拉手44上。所述限位球42將鋼絲繩50的兩端限定于兩所述飛鳥架40的兩第三滑輪41背離滑桿20的一側，鋼絲繩50的長度為固定值，即使通過一所述飛鳥架40的拉手44拉動鋼絲繩50，鋼絲繩50的另一端被限位球42固定，因而也能通過一所述飛鳥架40達到拉練的目的，使得所述飛鳥結構健身器1能實現更多的鍛煉選擇。請再次參照圖1至圖3，所述支架10還包括配重導桿15，所述配重導桿15兩端分別連接頂座11和底座12，所述配重組件16穿設于所述配重導桿15上。進一步地，所述飛鳥結構健身器1包括伸縮桿163，所述伸縮桿163一端固定于底座12，且與所述配重導桿15相鄰設置，所述配重組件16穿設于所述配重導桿15和伸縮桿163上，所述第二滑輪17設于所述伸縮桿163的遠離底座12的一端。當拉動所述飛鳥架40，使得鋼絲繩50帶動所述第二滑輪17、伸縮桿163及配重組件16向靠近所述頂座11的方向運動，進而達到拉練的目的。優選地，所述第一滑輪13的數量至少為兩個，所述第一滑輪13分別設于所述頂座11的靠近滑桿20的一側和靠近配重導桿15的一側。至少兩個所述第一滑輪13的設置，能保證鋼絲繩50運動的順暢，使得飛鳥結構健身器1頂座11的結構和外形更加美觀。進一步地，所述配重組件16的面對頂座11的一側設有第四滑輪14，所述鋼絲繩50一端連接于一所述飛鳥架40，另一端依次繞過一所述第一滑輪13、第二滑輪17、另一所述第一滑輪13、第四滑輪14后連接于另一所述飛鳥架40。兩所述飛鳥架40通過同一鋼絲繩50連接，同時拉動兩飛鳥架40使得所述鋼絲繩50通過第二滑輪17帶動所述配重組件16上升，進而達到單滑桿20雙飛鳥架40的鍛煉目的；當拉動其中一所述飛鳥架40時，鋼絲繩50另一端通過所述限位球42被限定而不能運動，使得所述鋼絲繩50通過第二滑輪17帶動所述配重組件16上升，進而也能實現單滑桿20單飛鳥架40的鍛煉目的。進一步地，所述配重組件16包括固定塊161和多個配重塊162，所述固定塊161設于配重塊161的靠近頂座12的一側。多個配重塊162的設置，使鍛煉者能根據自身情況選擇合適數量的配重塊162進行拉練，進而使得所述飛鳥結構健身器1能適用于不同人群。進一步地，所述伸縮桿163上設有用以定位所述配重塊162的多個配重定位孔(圖未示)，所述配重定位孔的數量與所述配重塊162的數量一致。優選地，所述第一滑輪13、第二滑輪17、第三滑輪41和第四滑輪14為尺寸一致的滑輪。本實施例中，所述第一滑輪13的數量優選為四個。優選地，兩所述飛鳥架40的限位球42的球心連接的直線與所述滑桿20的延伸方向垂直。以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是在本實用新型的發明構思下，利用本實用新型說明書及附圖內容所作的等效結構變換，或直接/間接運用在其他相關的
技術領域：
均包括在本實用新型的專利保護范圍內。當前第1頁1 2 3
