本發明涉及一種健身器的傳動裝置，尤其是涉及一種電動跑步機在停電時也能跑步的傳動裝置。

背景技術：

隨著社會的不斷進步，人們對健康意識也日益提高，在繁忙的工作之余也不忘健身；跑步機是人們較喜歡的器械，但其也有一定的缺陷，一是電動跑步機在突然停電對器械的結構有一定的影響，其慣性對人體也會有向前傾的危險，停電時因有電動機的阻力影響而不能跑步；二是比較單一，雖然聽起來有許多多功能之類的跑步機，但一般都是將現有的各種健身器材安裝或掛在一起就算是多功能了，但其各自獨立，沒有相互促進、相互利用的結構；

本人經過長期的思索及查閱大量資料和檢索，終于設計出一種在停電或關機時不會有慣性且可互動的健身器的傳動裝置。

技術實現要素：

本發明所要解決的技術問題是提供一種在停電或緊急關機時不會有慣性使人向前傾且可互動的健身器傳動裝置。

互動健身器的傳動裝置，包括腳踏機、跑步機及基架底座，其特征在于所述基架底座的一側設置有跑步機，所述基架底座的另一側設置有腳踏機，所述的跑步機與所述的腳踏機為對稱設置，并各自可向上折疊；

所述跑步機中設置有驅動滾筒，所述的驅動滾筒中設置有滾軸，所述滾軸的一端設置有被動輪a，所述的被動輪a與所述的滾軸之間設置有單向飛輪裝置，所述滾軸的另一端設置有被動輪b，所述的被動輪b與所述的滾軸之間也設置有單向飛輪裝置。

所述的被動輪b連接有電動驅動裝置，所述的被動輪a連接有傳動輪，所述的傳動輪中設置有主軸，所述主軸的另一端設置有軸座，所述的主軸上設置有從動輪，所述的從動輪連接有腳踏輪，所述的腳踏輪與所述的從動輪之間設置有傳動帶，所述的腳踏輪與所述的從動輪外設置有傳動殼，所述腳踏輪的兩側各設置有踏腳；

所述傳動殼的下側固定有底梁，所述底梁的后端軸接有直柱，所述的底梁與所述的直柱之間設置有定位裝置b，所述直柱的下端固定有底座條，所述直柱的上端活動設置有伸縮座及定位裝置a。

所述的底架基座上設置有基架，所述的基架上設置有多條安裝條，所述基架的兩側各設置有把手。

單向飛輪裝置即為自行車飛輪原理，也可直接使用自行車飛輪；單向飛輪裝置的設置是對跑步機的一次革新，現有的跑步機其的電動驅動裝置與驅動滾筒是直接連接的，這樣在突然停電或停止時有阻力的影響會立即停止，這對跑步機的結構是一種傷害，人在上面也會在慣性的作用下有向前傾的危險，停電時因受電動驅動裝置的阻力影響也不能跑步了；但如跑步機的驅動滾筒與電動驅動裝置之間設置了飛輪裝置的話，驅動裝置可以帶動驅動滾筒，但在電動驅動裝置停止時，不會受到電動驅動裝置的阻力影響，驅動滾筒及跑步帶在慣性的作用下還會轉動；在電動驅動裝置設定的速度下可任意加快步伐，（如電動驅動裝置的速度設置為10公里/小時，跑步的人可以在最低10公里/小時以上的范圍內加速或放慢）；在無電時，將調節腳放低也可以跑步；

腳踏機與跑步機的互動設置可使兩人同時運動，由腳踏機驅動跑步機，相互促進、比賽，其運動不會受到電動驅動裝置的阻力影響；如一人跑步時則由電動驅動裝置驅動，此時的電動跑步機也不會受到腳踏機的阻力影響；一人也可使用腳踏機，如在主軸的一端連接有發電機的話，可以發電并蓄電供電動驅動裝置及其它電器使用；

腳踏機的直柱可折疊，定位裝置b可調節伸縮座的前后，伸縮座及定位裝置a可調節伸縮座的高低；腳踏機與基架底座的連接方法有很多，腳踏機可以主軸為中心折疊；

安裝條的設置可安裝電扇、速度表、電腦顯示屏及各種健身器等，把手的設置可使腳踏機更舒服，跑步機更安全。

附圖說明

圖1為本發明的結構傳動側視圖；

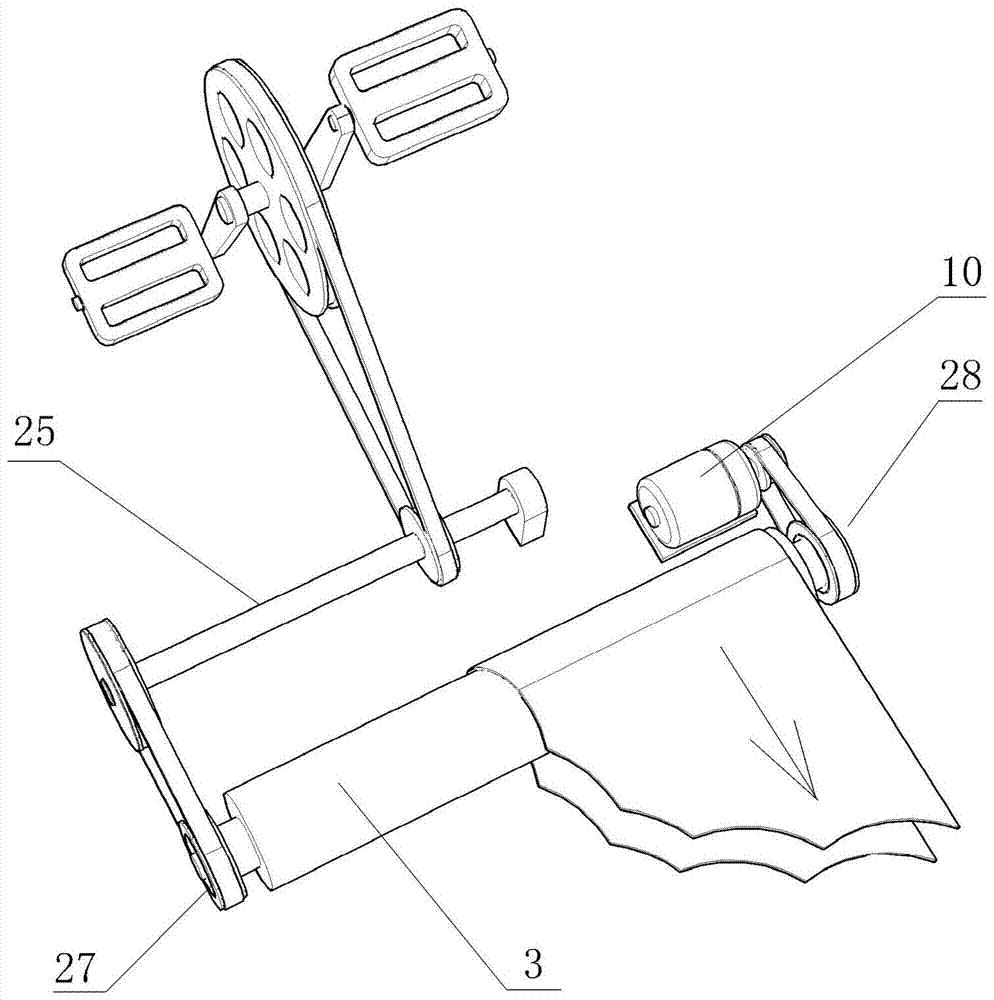

圖2為本發明的立體結構俯視圖；

圖3為本發明的側視圖；

圖4為本發明的俯視圖；

圖5為本發明的腳踏機折疊時的跑步機使用圖；

圖6為本發明的立體折疊圖。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

如圖所示，1.基架底座，2.基架，3.驅動滾筒，4.把手，5.安裝條，6.跑步機，7.調節腳，8.單向飛輪裝置，9.滾軸，10電動驅動裝置；

13.傳動殼，14.底梁，15.直柱，16.底座條，17.伸縮座，18.定位裝置a，19.定位裝置b；

21.腳踏輪，22.踏腳，23.從動輪。25.主軸，26.傳動輪，27.被動輪a，28.被動輪b。

如圖1、圖2、圖3、所示：互動健身器的傳動裝置，包括腳踏機、跑步機6及基架底座1，基架底座1的一側設置有跑步機6，基架底座1的另一側設置有腳踏機，跑步機6與腳踏機為對稱設置，并各自可向上折疊；

跑步機6中設置有驅動滾筒3，驅動滾筒3中設置有滾軸9，滾軸9的一端設置有被動輪a27，被動輪a27與滾軸9之間設置有單向飛輪裝置8，滾軸9的另一端設置有被動輪b28，被動輪b28與滾軸9之間也設置有單向飛輪裝置8。

如圖2、圖4、圖5、圖6所示：被動輪b28連接有電動驅動裝置10，被動輪a27連接有傳動輪26，傳動輪26中設置有主軸25，主軸25的另一端設置有軸座，也可設置發電機，主軸25上設置有從動輪23，從動輪23連接有腳踏輪21，腳踏輪21與從動輪23之間設置有傳動帶，腳踏輪21與從動輪23外設置有傳動殼13，腳踏輪21的兩側各設置有踏腳22；

傳動殼13的下側固定有底梁14，底梁14的后端軸接有直柱15，底梁14與直柱15之間設置有定位裝置b19，直柱15的下端固定有底座條16，直柱15的上端活動設置有伸縮座17及定位裝置a18。

如圖3所示：底架基座1上設置有基架2，基架2上設置有多條安裝條5，基架2的兩側各設置有把手4，調節腳7可調節跑步機后端的高、低。

技術特征：

技術總結
本發明公開了一種互動健身器的傳動裝置，包括腳踏機、跑步機及基架底座，基架底座的一側設置有跑步機，基架底座的另一側設置有腳踏機，跑步機與腳踏機為對稱設置，并各自可向上折疊；跑步機中設置有驅動滾筒，驅動滾筒中設置有滾軸，滾軸的一端設置有被動輪A，被動輪A與滾軸之間設置有單向飛輪裝置，滾軸的另一端設置有被動輪B，被動輪B與滾軸之間也設置有單向飛輪裝置，被動輪B連接有電動驅動裝置；其優點為在停電或緊急關機時跑步機也不會有慣性使人前傾的危險，且可互動可折疊、多功能。

技術研發人員：吳炳發;吳丹輝
受保護的技術使用者：寧波市鄞州發輝機械科技有限公司
技術研發日：2017.06.26
技術公布日：2017.09.15
