本實用新型涉及麻將機技術領域，具體涉及一種麻將機的骰子盤，尤其是一種氣動式骰子盤。

背景技術：

目前常見的自動麻將機中的骰子盤由電機驅動旋轉，該結構便于作弊人員對麻將機進行改造，例如將骰子替換為磁性骰子，在電機驅動的基礎上增加電磁鐵，進而控制骰子的點數，以達到作弊的目的。由于該種改造異常隱蔽，針對這種作弊方式較難防范，即使面對被改造的麻將機，一般人也看不出其中貓膩。因此，有必要對現有的骰子盤結構進行改造，以增加作弊人員通過改造麻將機進行作弊的難度。

技術實現要素：

本實用新型要解決的技術問題是提供一種氣動式骰子盤，以解決現有技術麻將機容易作弊的缺陷。

為了解決上述技術問題，本實用新型提供的技術方案如下：一種氣動式骰子盤，包括圓筒狀的骰子筒、位于骰子筒底部的旋轉盤以及與旋轉盤同軸設置的底座，所述旋轉盤與底座旋轉活動連接，所述旋轉盤的底部設有若干沿圓周方向均布排列的葉片，所述底座靠近邊沿的位置上設有貫穿底座的進氣孔和氣流通道，所述進氣孔的一端與氣流通道連通且氣流通道中的氣流作用于葉片上遠離的底座中心的位置，所述進氣孔的另一端與氣泵連通。

上述結構的氣動式骰子盤，通過氣流作用于葉片，進而帶動旋轉盤旋轉，骰子則在旋轉盤上無規則的轉動。通過氣流驅動旋轉盤代替電機驅動，由于沒有電源接入，骰子盤上沒有加裝電磁鐵的結構基礎，提升了作弊人員作弊的難度，如通過引入電源加裝電磁鐵，對麻將機的改造較大，很容易被發現。

進一步的，所述底座遠離旋轉盤的一側還設有機殼自底座的中心與進氣孔連通的進氣腔，所述進氣腔設有與底座同軸的進氣通道，該進氣通道與氣泵連通。

進一步的，所述底座遠離旋轉盤的一側設有進氣槽一和覆蓋于該進氣槽一上的殼體，該殼體具有進氣槽二，所述進氣槽一與進氣槽二形成所述的進氣腔。

進一步的，所述殼體上設有與底座同軸的管道，該管道具有與進氣腔連通的進氣通道，管道的自由端與氣泵連接。

附圖說明

圖1為本實施例氣動式骰子盤底部的結構示意圖；

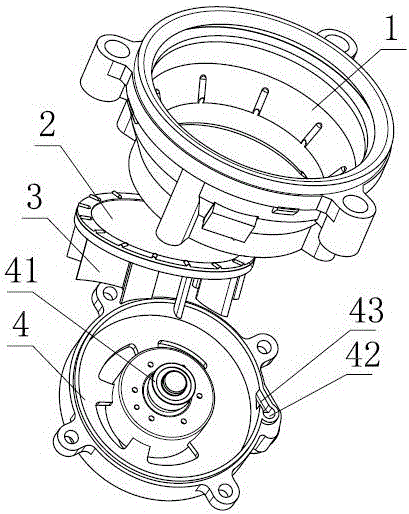

圖2為本實施例氣動式骰子盤的爆炸狀態示意圖；

圖3為本實施例底座的結構示意圖；

圖4為本實施例底座的爆炸狀態示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-2所示，本實施例的一種氣動式骰子盤，包括圓筒狀的骰子筒1、位于骰子筒底部的旋轉盤2以及與旋轉盤同軸設置的底座4。其中旋轉盤2與底座4旋轉活動連接，作為優選，底座4的芯軸上設有軸承41，旋轉盤2安裝于軸承41上。

作為本實施例最大的改進，旋轉盤2的底部設有若干沿圓周方向均布排列的葉片3，在底座靠近邊沿的位置上設有貫穿底座的進氣孔42和氣流通道43，進氣孔的一端與氣流通道連通。需要說明的是，該氣流通道的氣流方向與底座的軸線垂直，氣流作用于作用于葉片上遠離的底座中心的位置，進而驅動旋轉盤旋轉。本實施例中，通過氣流驅動旋轉盤代替電機驅動，由于沒有電源接入，骰子盤上沒有加裝電磁鐵的結構基礎，提升了作弊人員作弊的難度，如通過引入電源加裝電磁鐵，對麻將機的改造較大，很容易被發現。

一種優選的實施方式，底座遠離旋轉盤的一側設有進氣槽一44和覆蓋于該進氣槽一上的殼體5，該殼體5具有進氣槽二51，進氣槽一與進氣槽二形成自底座的中心與進氣孔連通的進氣腔。在殼體上設有與底座同軸的管道6，該管道具有與進氣腔連通的進氣通道61，管道的自由端與氣泵連接。

總之，以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
