本實用新型是一種籠式足球場，屬于體育設施設備領域。

背景技術：

現有技術中，體育中心很多，但家門口的足球場卻很少,現在的足球場場地開闊，在上面上足球課效率低下,學生注意力不容易集中、需要耗用很多時間去撿球,現在的足球場太大，青少年兒童的體力不足以頻繁來回奔跑，使其對足球的興趣降低,在人口密集的都市，足球場十分稀少。很多學校即使有足球場，其功能也主要是操場和多功能場地，供學生做操、集會和各種大課間活動,所以急需要一種籠式足球場來解決上述出現的問題。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種籠式足球場，以解決上述背景技術中提出的問題，本實用新型使用方便，便于操作，穩定性好，可靠性高。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種籠式足球場，包括足球場地、足球場邊線、立柱、橫梁組件、可調節照明機構以及可折疊座椅機構，所述足球場地為矩形結構，所述足球場邊線平鋪在足球場地上，所述足球場地四個邊角處均設有立柱，所述立柱為方形鋼管結構，所述橫梁組件由下橫梁、上橫梁、圍網以及左橫梁組成，所述下橫梁安裝在足球場地上，所述下橫梁左右兩端分別于立柱相連接，所述上橫梁安裝在立柱上端面，所述左橫梁裝配在足球場地左側的立柱上端面 上，所述左橫梁設有兩組，兩組所述左橫梁對稱裝配在足球場地左右兩側，所述圍網安裝在足球場地四周橫梁上，所述可調節照明機構設有兩組，兩組所述可調節照明機構對稱安裝在兩組左橫梁中間位置，所述可調節照明機構由燈罩、照明燈、螺母以及連接桿組成，所述燈罩為半圓柱體結構，所述燈罩通過連接桿與左橫梁相連接，所述連接桿上端與燈罩連接，所述連接桿下端與左橫梁連接，所述螺母安裝在連接桿上，所述可折疊座椅機構安裝在下橫梁上，所述可折疊座椅機構由椅背、轉軸、金屬塊、磁鐵塊以及椅座組成，所述椅背通過轉軸與椅座相連接，所述椅背固定在下橫梁上，所述金屬塊安裝在椅座前端，所述磁鐵塊裝配在椅背上端。

進一步地，所述立柱設有四根且四根立柱規格相同。

進一步地，所述立柱上裝配有柔性防撞護條。

進一步地，所述照明燈設有三組，三組所述照明燈等距排列在燈罩內。

進一步地，所述椅座下端面裝配有海綿墊。

進一步地，所述足球場邊線上裝配有熒光條。

本實用新型的有益效果：本實用新型的一種籠式足球場，因本實用新型添加了下橫梁、上橫梁、圍網以及左橫梁，該設計不用耗費時間去撿球，不會分散孩子們的注意力，提高運動和教學的效率。

因本實用新型添加了立柱，該設計保證了本實用新型的穩定性，另添加了柔性防撞護條，該設計防止了孩子發生撞傷的情況發生，保證了孩子的人身安全。

因本實用新型添加了燈罩、照明燈、螺母以及連接桿，該設計能夠調節照明燈的照射角度，滿足了夜間踢球的條件。

因本實用新型添加了椅背、轉軸、金屬塊、磁鐵塊以及椅座，該設計方便觀眾觀看足球比賽，增加了觀眾的觀看熱情，同時能夠收起椅座，保證了球場的空間，另添加了海綿墊，該設計防止孩子撞上椅座造成受傷的情況發生，另添加了熒光條，該設計增加了本實用新型夜間的美觀度，提 高了孩子對足球運動的興趣，本實用新型結構合理，適用性強，安全程度高，建造面積小，可靠性高。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種籠式足球場的結構示意圖；

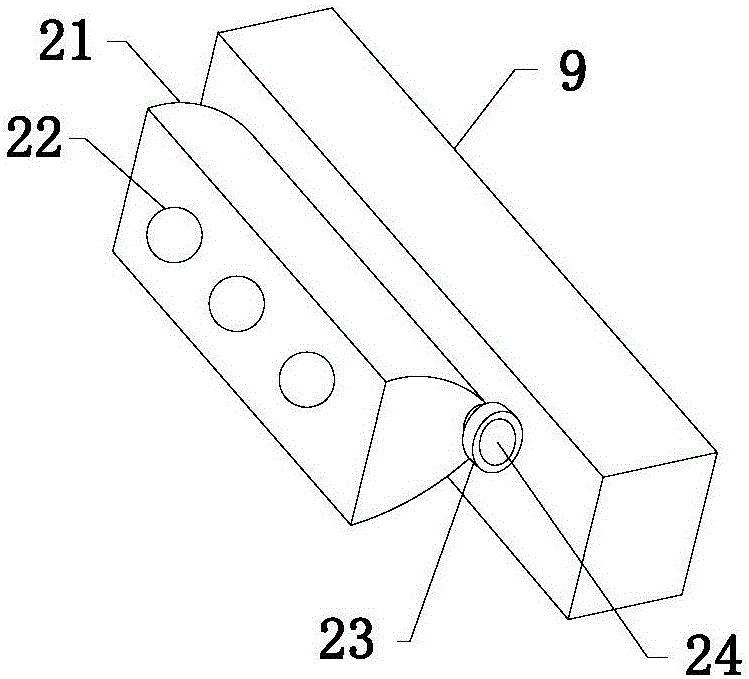

圖2為本實用新型一種籠式足球場中可調節照明機構的結構示意圖；

圖3為本實用新型一種籠式足球場中可折疊座椅機構的結構示意圖；

圖中：1-足球場地、2-可調節照明機構、3-場地邊線、4-立柱、5-下橫梁、6-上橫梁、7-圍網、8-可折疊座椅機構、9-左橫梁、21-燈罩、22-照明燈、23-螺母、24-連接桿、81-椅背、82-轉軸、83-海綿墊、84-金屬塊、85-磁鐵塊。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖3，一種籠式足球場，包括足球場地1、足球場邊線3、立柱4、橫梁組件、可調節照明機構2以及可折疊座椅機構8，足球場地1為矩形結構，足球場邊線3平鋪在足球場地1上，足球場地1四個邊角處均設有立柱4，立柱4為方形鋼管結構。

橫梁組件由下橫梁5、上橫梁6、圍網7以及左橫梁9組成，下橫梁5安裝在足球場地1上，下橫梁5左右兩端分別于立柱4相連接，上橫梁6安裝在立柱4上端面，左橫梁9裝配在足球場地1左側的立柱4上端面上，左橫梁9設有兩組，兩組左橫梁9對稱裝配在足球場地1左右兩側，圍網7安裝在足球場地1四周橫梁上。

可調節照明機構2設有兩組，兩組可調節照明機構2對稱安裝在兩組左橫梁9中間位置，可調節照明機構2由燈罩21、照明燈22、螺母23以及連接桿24組成，燈罩21為半圓柱體結構，燈罩21通過連接桿24與左橫梁9相連接，連接桿24上端與燈罩21連接，連接桿24下端與左橫梁9連接，螺母23安裝在連接桿24上。

可折疊座椅機構8安裝在下橫梁5上，可折疊座椅機構8由椅背81、轉軸82、金屬塊84、磁鐵塊85以及椅座86組成，椅背81通過轉軸82與椅座86相連接，椅背81固定在下橫梁5上，金屬塊84安裝在椅座86前端，磁鐵塊58裝配在椅背81上端。

立柱4設有四根且四根立柱4規格相同，立柱4上裝配有柔性防撞護條，照明燈22設有三組，三組照明燈22等距排列在燈罩21內，椅座86下端面裝配有海綿墊83，足球場邊線3上裝配有熒光條。

具體實施方式：使用者首先將立柱4安裝在足球場地1四個邊角處，再將柔性防撞護條裝配在立柱4下端，然后將上橫梁6固定在立柱4上端，將下橫梁5固定在立柱4底部位置，將左橫梁9固定在立柱4頂端，再將圍網7安裝在足球場地1四周，因本實用新型添加了下橫梁5、上橫梁6、圍網7以及左橫梁9，該設計不用耗費時間去撿球，不會分散孩子們的注意力，提高運動和教學的效率，因本實用新型添加了立柱4，該設計保證了本實用新型的穩定性，另添加了柔性防撞護條，該設計防止了孩子發生撞傷的情況發生，保證了孩子的人身安全。

使用者通過連接桿24來調整燈罩21的角度，當燈罩21角度調整至合適角度后，使用者擰緊螺母23，進而將燈罩21固定住，因本實用新型添加了燈罩21、照明燈22、螺母23以及連接桿24，該設計能夠調節照明燈22的照射角度，滿足了夜間踢球的條件。

觀眾能夠通過轉軸82將椅座86放平，當比賽結束后，觀眾將椅座86通過轉軸82抬起，椅背81上的磁鐵塊85將椅座86上的金屬塊84牢牢吸 住，從而將椅座86固定，因本實用新型添加了椅背81、轉軸82、金屬塊84、磁鐵塊85以及椅座86，該設計方便觀眾觀看足球比賽，增加了觀眾的觀看熱情，同時能夠收起椅座86，保證了球場的空間，另添加了海綿墊83，該設計防止孩子撞上椅座86造成受傷的情況發生。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
