本實用新型涉及運動健身裝置，具體涉及一種現實增強和人機互動的互聯網健身運動裝置。

背景技術：

隨著大眾生活水平的提高，越來越多的人開始關注身體健康，健身運動逐漸成為時尚。但是中國人口眾多，人均健身運動的設備和場地?zé)o法滿足日益增強的需求。另外各種災難性天氣頻發，嚴重影響大眾開展戶外運動。所以如何開展室內，特別是家庭運動是一個值得研究的問題。

目前家庭運動器材主要是跑步機，但是根據多年的研究，跑步機因?yàn)榇嬖诓簧賳栴}，造成使用頻率和持久性很差。存在的問題包括：

1）跑步機主要鍛煉腿部，進行有氧項目鍛煉，而健身運動要求全身和全方位進行鍛煉，比如科學健身要求包括的速度鍛煉、力量鍛煉、柔韌鍛煉、平衡鍛煉、專項鍛煉等，這些鍛煉在傳統的跑步機上沒有辦法進行。

2）跑步機提供的運動方法單一，長時間機械的跑步動作會造成枯燥和疲勞，很難持久堅持鍛煉運動。經常看到跑步者頭戴耳機或者觀看電視，就是用外界的方法分散跑步運動的枯燥，達到堅持運動的目的。

3）跑步機基本是單機的運動設備，沒有主機、存儲、網絡等互聯網的連接。單機設備一般沒法提供個性化的運動處方和保存運動成績記錄，運動記錄的積累不但對自己有參考作用，大數據量進行統計分析可以找出有價值的信息，分享給好友更是把體育和社交結合。

4）跑步機存在一定危險，少兒、老年、體重超重、膝蓋有損傷等用戶都是不適合在跑步機上進行較長時間運動的，患有心血管疾病的患者也不適合獨自沒有人照顧的進行跑步運動，跑步前熱身不夠也會造成運動損傷。

專利CN201420675642.7公開了一種互聯網健身運動裝置，提供一種具體設計和實現的裝置，是開展標準化互聯網自助健身運動的方案，最大限度提高用戶進行健身運動的體驗，也為展開互聯網自助健身運動競技比賽提供統一標準化設備；但是由于僅僅設計了一個顯示屏，在實際使用過程中，觀看者或者教練不方便觀看運動視頻或者觀看時容易影響運動人員。

技術實現要素：

發明目的：針對現有技術的不足，本實用新型提供一種現實增強和人機互動的互聯網健身運動裝置，具有更好的用戶體驗。

技術方案：本實用新型所述現實增強和人機互動的互聯網健身運動裝置，包括支架、用戶顯示屏、教練顯示屏、攝像頭；用戶顯示屏和教練顯示屏安裝在支架上呈背向設置，攝像頭設置在用戶顯示屏上。通過設計用戶顯示屏和教練顯示屏的雙顯示屏結構，把運動的用戶和觀察的教練前后分開，屏幕同步顯示可以讓雙方同步看到運動情況，同時不會相互造成影響。使用時候用戶顯示器面向墻壁放置，離開墻壁2米左右，用戶背靠墻壁鍛煉，教練和觀眾在背面的教練顯示器進行觀察。

進一步完善上述技術方案，所述攝像頭相對于支架底端高度為0.8m~1.2m。這樣設置之后用戶顯示屏中間上端的攝像頭基本在用戶身高的一半左右，攝像頭拍攝出來的用戶全身上下勻稱，對比攝像頭安裝太高或者太低造成的仰視或者俯視體驗相對較好。

進一步地，所述用戶顯示屏與支架鉸接相連，所述攝像頭與所述用戶顯示屏鉸接相連。用戶顯示屏的鉸接相連方便調整用戶顯示屏的角度讓不同身高的人正對用戶顯示屏，攝像頭的鉸接相連方便調整拍攝視角正對用戶。

進一步地，所述支架上安裝用戶顯示屏的一側設有射燈。設置射燈能夠?yàn)橛脩籼峁┹o助照明。

進一步地，所述用戶顯示屏上設有網絡天線。通過設置網絡天線，方便與外部裝置和服務器相連。

進一步地，所述攝像頭為廣角運動跟蹤攝像頭。廣角的設計要求是身高1.7米的人舉起雙手可以在2米遠處全身進入攝像頭范圍，這樣的設計讓用戶在離開裝置2米處運動，不會太近受到裝置的影響，也不會看不清用戶顯示屏上的信息，且在攝像頭視角中能夠觀測到全身的運動。

進一步地，所述支架內集成有主機，所述用戶顯示屏和教練顯示屏的電源線，連接在用戶顯示屏、教練顯示屏與主機之間的視頻收入線、視頻輸出線，主機的電源線和網絡線。整體裝置對外只有一個電源線和網絡線的插口；產品使用方便，質量可靠，運輸方便。

有益效果：與現有技術相比，本實用新型的優點：本實用新型利用互聯網的方式，用計算機的功能來解決跑步機等傳統運動器械的不足，自助運動裝置主要由主機、攝像頭、雙顯示屏、支架等組成，主機包括中央處理器，內存，外存，可以運行程序，使用到的原理和互聯網方案與專利201420675642.7一致。攝像頭拍攝視角范圍內為用戶的實時運動影像，雙顯示屏中的用戶顯示屏用來呈現用戶人像和背景影像，并采用現實增強技術營造各種健身環境，另外一個教練顯示屏和用戶顯示屏同步呈現相同的影像，供教練（觀眾）觀察區中人員觀察運動情況。

附圖說明

圖1為本實用新型正面的結構示意圖；

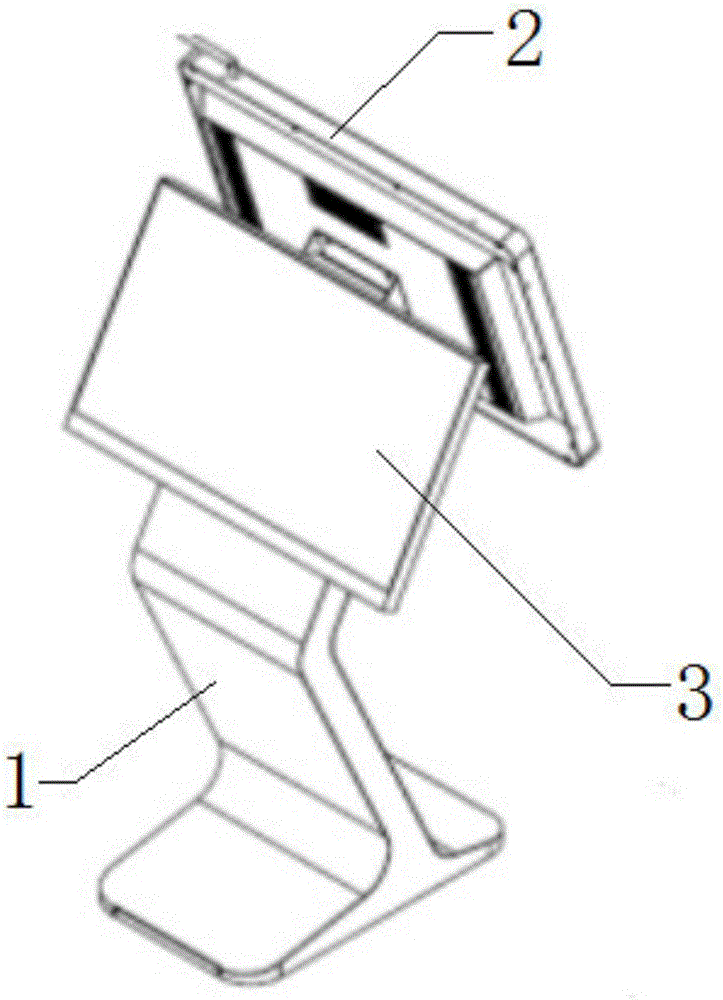

圖2為本實用新型反面的結構示意圖；

圖3為本實用新型的主視圖。

具體實施方式

下面通過附圖對本實用新型技術方案進行詳細說明。

實施例1：如圖1至圖3所示的現實增強和人機互動的互聯網健身運動裝置，包括支架1、用戶顯示屏2、教練顯示屏3、攝像頭4、主機；支架1內集成有主機，用戶顯示屏2和教練顯示屏3的電源線，連接在用戶顯示屏2、教練顯示屏3與主機之間的視頻收入線、視頻輸出線，主機的電源線和網絡線，對外只有一個電源線和網絡線的插口；用戶顯示屏2和教練顯示屏3安裝在支架1上呈背向設置，支架1上安裝用戶顯示屏2的一側設有射燈6，用戶顯示屏2與支架1鉸接相連，攝像頭4為廣角運動跟蹤攝像頭4，攝像頭4鉸接在用戶顯示屏2中部且對于支架1底端高度為1m，用戶顯示屏2上方設有網絡天線5。

健身運動的過程是用戶站在用戶運動鍛煉區域，離開用戶顯示屏上方的攝像頭約2米，確保自己在攝像頭拍攝視角內；選擇某款健身運動項目后，主機根據選擇的內容不同，在屏幕上產生虛擬健身運動道具，比如沙袋，彈力球，或者虛擬教練等。用戶根據提示按照教練的要求做運動，攝像頭視頻人機互動技術可以感應用戶和虛擬場景的互動情況并作出反應，比如是否打擊到沙袋，做的動作是否和教練要求的一致等，并實時給出評判分?jǐn)?shù)。運動結束利用網絡連接功能可以把運動成績和運動過程中拍攝的照片上傳服務器。通過上述設計可以解決傳統跑步機使用過程中存在的問題，自助運動裝置可以模擬各種運動場景，不同的場景要求用戶鍛煉全身不同的部位，鍛煉的方式涵蓋速度力量，有氧耐力，柔韌平衡，專項訓練；顯示增強技術給出各種有趣的場景，用游戲化娛樂的方式與用戶互動，娛樂的成分讓健身運動不再枯燥。該裝置可以聯網，運動用戶的賬號可以通過網絡查到，根據用戶不同提供個性化的運動方案，用戶最后運動的成績特別是照片都可以上傳保留，長期使用可以驗證，統計，分析；虛擬化娛樂性的鍛煉可以非常方便的設置難度，可以滿足各種不同年齡層次的用戶，覆蓋全部年齡段的人群。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制。在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
