本實用新型涉及健身器材領域，尤其涉及一種拳擊訓練機。

背景技術：

現有的拳擊訓練一般都是通過擊打沙袋或者擊打輔助者手上的靶位進行的，盡管這些傳統的訓練方法是有用和有效的，但是擊打沙袋訓練拳擊的方法太過單一，不能夠對不同的出拳方式進行練習，而且出拳高度也相對固定，一般與肩膀高度相同；擊打輔助者手上的靶位的方法則過于危險，而且輔助者也不是隨時可以找到的。因此，市場急需一種安全的，能夠進行多種出拳方式練習的拳擊訓練設備。

技術實現要素：

為了解決上述現有技術的不足，本實用新型提供一種拳擊訓練機。該拳擊訓練機結構簡單，使用安全，能夠針對不同高度和出拳方式進行練習。

本實用新型所要解決的技術問題通過以下技術方案予以實現：

一種拳擊訓練機，包括底座以及設置在所述底座上的支架，所述支架連接有若干擊打靶位。

進一步地，所述若干擊打靶位包括頭部擊打靶位組、身體擊打靶位組和腿部擊打靶位組。

進一步地，所述若干擊打靶位包括中心擊打靶位。

進一步地，所述若干擊打靶位通過連接桿與所述支架作可擺動式連接。

進一步地，所述連接桿上設置有限制所述若干擊打靶位擺動幅度的限位結構。

進一步地，所述支架和底座之間通過支撐桿形成三角形穩固結構。

進一步地，所述底座設有若干可調節高度的腳墊。

進一步地，所述底座設有若干輪子。

進一步地，所述支架上設置有智能終端。

進一步地，所述若干擊打靶位內設有壓力傳感器，并通過WIFI或內部電路連接至所述智能終端。

本實用新型具有如下有益效果：該拳擊訓練機結構簡單，使用安全，能夠針對不同高度和出拳方式進行練習；頭部擊打靶位組、身體擊打靶位組和腿部擊打靶位組可分別針對頭部、身體以及腿部的不同攻擊方式進行練習；擊打靶位的可擺動連接，能夠在擊中擊打靶位后，卸掉一部分的反作用力，避免用戶的手部由于反作用力二受傷；支架、底座和支撐桿形成三角形結構，使拳擊訓練機更加穩固牢靠；可調節高度的腳墊配合輪子，可以方便拳擊訓練機的搬動和放置；壓力傳感器和智能終端能夠實時記錄用戶的訓練情況，并給出訓練建議。

附圖說明

圖1為本實用新型提供的拳擊訓練機的立體圖；

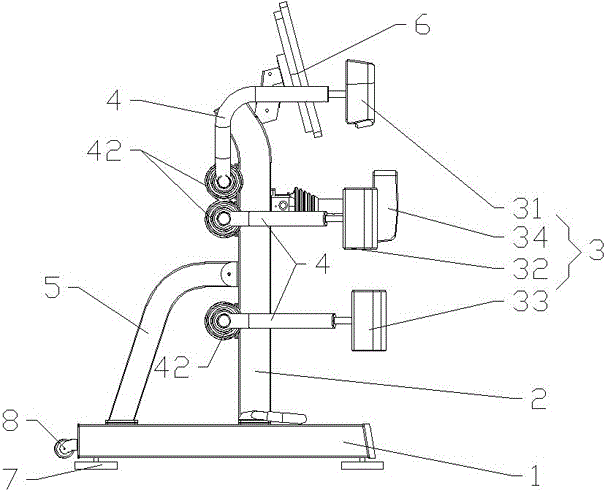

圖2為本實用新型提供的拳擊訓練機的側視圖；

圖3為本實用新型提供的拳擊訓練機的后視圖；

圖4為本實用新型提供的拳擊訓練機的擊打靶位、連接桿和支架的連接方式的局部放大圖。

具體實施方式

下面結合附圖和實施例對本實用新型進行詳細的說明。

如圖1-4所示，一種拳擊訓練機，包括底座1以及設置在所述底座1上的支架2，所述支架2連接有若干擊打靶位3。

所述若干擊打靶位3包括頭部擊打靶位組31、身體擊打靶位組32和腿部擊打靶位組33，所述頭部擊打靶位組31、身體擊打靶位組32和腿部擊打靶位組33分別由相對應地設置有所述支架2兩側的兩個擊打靶位組成。

所述若干擊打靶位3還包括位于所述支架2正中心的中心擊打靶位34。

所述若干擊打靶位3通過連接桿4與所述支架2作可擺動式的連接，所述連接桿4與所述支架2連接的一端設有套接軸41，所述支架2連接每一個連接桿4的位置上均設置有相對的兩塊套接片21，通過兩塊套接片21套接所述套接軸41的形式實現所述若干擊打靶位3的可擺動式連接。

所述若干擊打靶位3的連接桿4靠近所述套接軸41的一端設置有限制所述若干擊打靶位3擺動幅度的限位結構42。

所述支架2和底座1之間通過支撐桿5形成三角形穩固結構，加強所述拳擊訓練機的牢固性。

所述底座1設有若干腳墊7，優選為可調節高度的腳墊，能夠使所述拳擊訓練機在不平整的底面或傾斜的底面上也能穩定地放置。

所述底座1設有若干輪子8，所述若干輪子8配合所述可調節高度的若干腳墊7，可以極大的方便所述拳擊訓練機的搬動和放置。

所述支架2上設置有智能終端6，所述智能終端6包括顯示器、存儲模塊及無線通信模塊，所述顯示器用于顯示用戶的拳擊訓練狀況，所述存儲模塊用于儲存用戶的拳擊訓練數據，所述無線通信模塊可以通過無線通信方式與云端服務器連接，還可以無線輸出數據信息。

所述智能終端6還包括數據處理模塊，其將所儲存的數據信息進行分析處理，根據用戶的訓練狀況給出相應的拳擊訓練建議。

所述若干擊打靶位3內設有壓力傳感器（圖中未示出），并通過WIFI或內部電路連接至智能終端6，用于記錄用戶的拳擊力度。

以上所述實施例僅表達了本實用新型的實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制，但凡采用等同替換或等效變換的形式所獲得的技術方案，均應落在本實用新型的保護范圍之內。
