本實用新型屬于灌裝設備領域，特指一種新型的徑向緊固式灌裝容器。

背景技術：

眾所周知，在國外打水仗是十分流行并受兒童歡迎的娛樂項目，因此對水球的需求量很大。由于用水球打水仗即安全又充滿娛樂性，成本也低，可以多人參與，集體娛樂，漸漸的，在國內也流行起來，但是傳統做水球的方式太慢，都是一個一個的去制作，耗時費力；美國專利【US9051066】公開了一種液體灌裝容器的系統和方法，包括一個一端開口、在另一端成型有多個通孔的殼體，多個空心管的上端分別與多個通孔一一對應連接，空心管的下端可拆卸的連接有容器，所述容器和空心管通過彈性扣件連接；這樣的結構雖然能一次性制作多個水球，但是它是一次性產品，不可重復使用。

技術實現要素：

本實用新型的目的是提供一種結構簡單，使用方便，能同時制造多個水球或氣球或灌裝其它液體，制作水球或氣球或灌裝其它液體的效率高，并且能重復使用的新型的徑向緊固式灌裝容器。

本實用新型的目的是這樣實現的：

一種徑向緊固式灌裝容器，包括殼體和設置在殼體內的空心管組件，殼體的一端設有進口，殼體的另一端設有出口，殼體內設置有連接進口和出口的流體通道，所述殼體的進口處設有接頭，殼體出口的一側設置有凹槽，凹槽與殼體內的流體通道連通，殼體上還設置有可緊固在凹槽上的壓緊塊，空心管組件的上端伸入所述凹槽內并被壓緊塊鎖緊，空心管組件的管體下端部通過彈性緊固件安裝有容器，容器內腔與管體下端連通。

所述流體通道內設有過濾塊，過濾塊上成型有若干個上下貫通的通孔，所述過濾塊設置在空心管組件上方。

所述流體通道的內壁成型有臺階a，所述過濾塊的上端抵在臺階a上，過濾塊的下端抵在空心管上。

所述空心管組件由若干根橫截面為正六邊形的空心管組合而成，形成橫截面為蜂窩狀的空心管組件；或

所述空心管組件由若干根橫截面為正三邊形的空心管組合而成；或

所述空心管組件由若干根橫截面為正四邊形的空心管組合而成。

所述壓緊塊的兩側成型有滑塊，所述凹槽的側壁成型有與滑塊相匹配的滑槽。

所述空心管組件包括若干層的空心管層，相鄰兩層的空心管層之間設有密封軟墊。

所述空心管組件與出口側壁之間設有密封軟墊。

所述凹槽為圓弧槽，所述壓緊塊的壓緊面為圓弧面；凹槽和壓緊塊對接配合形成圓形卡口。

所述空心管組件與卡口側壁之間設有密封軟墊。

所述彈性緊固件為皮筋或彈性橡膠圈或夾子。

所述空心管為柔性空心管。

所述壓緊塊與殼體螺釘連接或膠接或卡接。

本實用新型相比現有技術突出且有益的技術效果是：

1、本實用新型設計的產品能同時對多個氣球或容器進行充水或液體，而且達到一定容量后自動脫落自動密封，使得能快速制造多個液體球或氣球，解決了傳統一個一個制作液體球或氣球而導致耗時費力，效率低的缺點，并且在充完一次液體球或氣球后，可以將空心管重新放到設定位置進行重復使用。

2、本實用新型通過過濾塊的設計，使得每個容器充液體或氣體的速度相近，進水更均衡，從而提高制作效率，并且能去除一些雜質，還能抵住空心管，讓空心管安裝更平整。

3、本實用新型通過臺階b的設計，從而能確定空心管是否安裝到位。

4、本實用新型通過壓緊塊上滑塊的設計，使得壓緊塊安裝更方便穩定。

5、本實用新型通過密封軟墊的設計，使得裝置的密封性更好，減少液體或氣體流失。

6、本實用新型空心管組件由若干根橫截面為正六邊形的空心管組合而成，形成橫截面為蜂窩狀的空心管組件；或所述空心管組件由若干根橫截面為正三邊形的空心管組合而成；或所述空心管組件由若干根橫截面為正四邊形的空心管組合而成，從而使若干根空心管間緊密貼合，增強密封性。

附圖說明

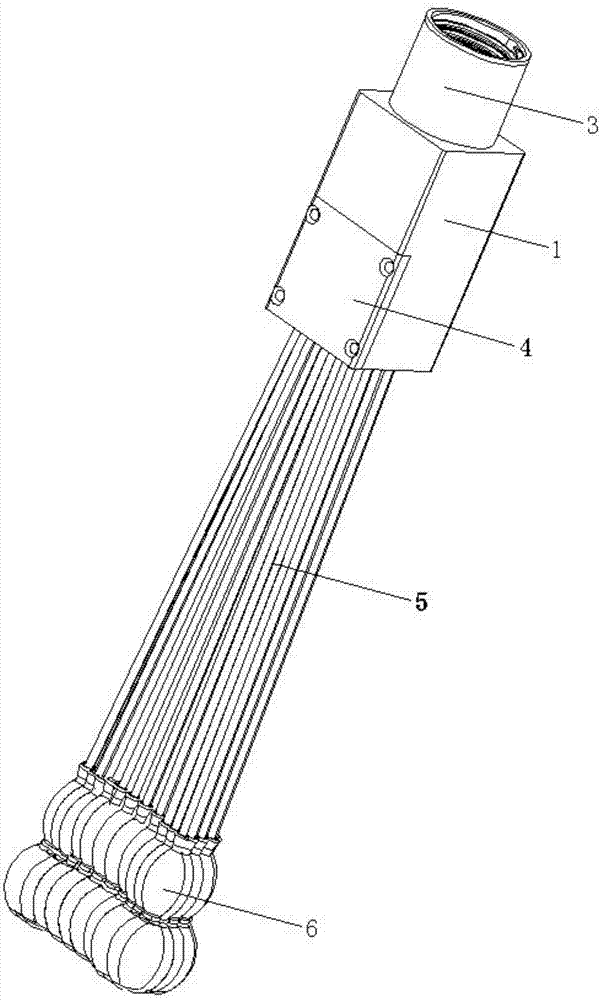

圖1是徑向緊固式灌裝容器的結構示意圖之一。

圖2是徑向緊固式灌裝容器的結構示意圖之二。

圖3是徑向緊固式灌裝容器的結構示意圖之三。

圖4是徑向緊固式灌裝容器的結構示意圖之四。

圖5是徑向緊固式灌裝容器的部件分解圖之一。

圖6是徑向緊固式灌裝容器的部件分解圖之二。

圖7是殼體和過濾塊和壓緊塊的配合示意圖之一。

圖8是殼體和過濾塊和壓緊塊的配合示意圖之二。

圖9是空心管的組合示意圖。

1-殼體；2-流體通道；3-接頭；4-壓緊塊；5-空心管組件；6-容器；7-過濾塊；8-臺階a；10-滑塊；11-滑槽；12-密封軟墊；13-正六邊形的空心管。

具體實施方式

下面結合附圖以具體實施例對本實用新型作進一步描述：

一種徑向緊固式灌裝容器，包括殼體1和設置在殼體內的空心管組件5，殼體的一端設有進口，殼體的另一端設有出口，殼體內設置有連接進口和出口的流體通道2，所述殼體的進口處設有接頭3，殼體出口的一側設置有凹槽，凹槽與殼體內的流體通道2連通，殼體上還設置有可緊固在凹槽上的壓緊塊4，空心管組件5的上端伸入所述凹槽內并被壓緊塊4鎖緊，空心管組件5的管體下端部通過彈性緊固件安裝有容器6，容器6內腔與管體下端連通；所述容器可為氣球或采血瓶或采尿瓶等用于采集液體或氣體的容器，當容器為氣球時，氣球里的水重量達到一定程度時，氣球基本充滿水，充滿水的氣球由于重力大于夾緊力而自動脫落，彈性緊固件自動密封充滿水的氣球，或者基本充滿水時，手動取下氣球；當容器為采血瓶或采尿瓶時，殼體的接頭上連接合適的導管從人(或動物)中抽取，所述接頭可以為外接頭、內接頭、管接頭、螺旋接頭等，只要能實現進水保壓的接頭均可。

所述流體通道內設有過濾塊7，過濾塊7上成型有若干個上下貫通的通孔，所述過濾塊設置在空心管上方，過濾塊的形狀與流體通道形狀相適應；所述過濾塊與殼體側壁螺接，或者膠接，或者卡接；或者如圖7或8所示，流體通道的內壁成型有臺階a8，所述過濾塊的上端抵在臺階a8上，過濾塊的下端抵在空心管上端進行固定。

所述空心管組件5由若干根橫截面為正六邊形的空心管13組合而成，形成橫截面為蜂窩狀的空心管組件；或

所述空心管組件由若干根橫截面為正三邊形的空心管組合而成；或

所述空心管組件由若干根橫截面為正四邊形的空心管組合而成。

如圖6所示，所述壓緊塊的兩側成型有滑塊10，所述凹槽的側壁成型有與滑塊相匹配的滑槽11。

如圖5所示，所述空心管組件包括若干層的空心管層，相鄰兩層的空心管層之間設有密封軟墊12，所述空心管層由若干根橫向排列或縱向排列的空心管排列形成，優選的，此時的出口截面形狀為方形，當然出口截面形狀可為梯形、平行四邊形、六邊形、八邊形等。

如圖6所示，所述凹槽為圓弧槽，所述壓緊塊的壓緊面為圓弧面；凹槽和壓緊塊對接配合形成圓形卡口，此時的空心管組件為與卡口形狀相適應的空心管束，所述若干個空心管與卡口側壁之間設有密封軟墊12，所述密封軟墊一部分固定在壓緊塊的壓緊面上，另一部分固定在凹槽上，兩部分的密封軟墊形成一環形軟墊。

所述彈性緊固件為皮筋或彈性橡膠圈或夾子。

所述空心管為柔性空心管。

所述壓緊塊與殼體螺釘連接或膠接或卡接，優選的，本實用新型采用螺釘連接。

所有空心管組件的每一個空心管上端外壁結合為一體，或，每一個空心管互相獨立；所述的結合為一體是指：空心管上端的外壁通過膠水粘接為一體或熔接為一體。

本實用新型有構簡單，使用方便，能同時制造多個水球或氣球或灌裝其它液體，制作水球或氣球或灌裝其它液體的效率高，并且能重復使用的特點。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
