本發明涉及一種重力感應音樂健身器材，特別是涉及一種呼啦圈。

背景技術：

呼啦圈是一種傳統的運動娛樂器械，由于其小巧靈活，簡單易學，使用不受時間和空間的限制，可以使全身得到運動，獨特的趣味性和娛樂功能，不受年齡、身高、體重的限制，因此深受廣大群眾的喜歡。

普通的呼啦圈通常重量較輕或者自身具有固定的重量，難以根據使用者的實際需求進行重量調節，使用功能較為單一，限制了呼啦圈的推廣。目前市場上的呼啦圈有很多品種，偶讀存在以下缺點：1.有的呼啦圈是整體注塑或吹塑而成，有的呼啦圈是擠塑后兩端連接而成，有的呼啦圈是注塑或吹塑后的組合件，其抗沖擊性能差，容易損壞；2.部分產品整體穩定性較好，不會松動，但由于加入了音樂播放器，增大了體積，導致運輸、攜帶和使用不方便；3、現有的具有音樂播放功能的呼啦圈都需要通過手動開關，即使在不使用時也會進行音樂播放，容易浪費蓄電池的電力。

技術實現要素：

有鑒于此，本發明目的是提供一種重量輕、抗沖擊性能好和健身時能夠播放音樂的重力感應音樂健身器材。

為了解決上述技術問題，本發明的技術方案是：

一種重力感應音樂健身器材，包括殼體和軟墊圈，所述軟墊圈設置在殼體內側，并與殼體貼合固定，其特征在于：所述殼體的左端設置有卡扣件，所述卡扣件與殼體一體成型，所述殼體的右端設置有卡扣座，所述卡扣座與殼體一體成型，所述殼體的外側表面設置有弧形凸起，所述弧形凸起上設置有鏤空槽，所述殼體的內側表面設置有配重塊，所述配重塊上半部分位于殼體的內部，所述殼體內部自右往左還設置有重力感應開關、條狀蓄電池和音樂播放喇叭，所述重力感應開關、條狀蓄電池和音樂播放喇叭分別與殼體螺柱固定，所述重力感應開關與配重塊卡持，所述殼體設置有一個以上，相互卡持并螺柱固定.

進一步的，所述殼體由乙烯20-30份、丙烯19-27份、1-丁烯13-19份、1-戊烯15-19份、1-己烯14-18份、1-辛烯16-20份、硅藻土10-18份、石墨9-15份、輝鉬礦11-15份、鎢酸鈉13-15份、瓷化粉20-32份、二氧化硅10-14份、無機微纖12-16份、淀粉醚13-19份、鈣鋅復合穩定劑6-8份、白礦油12-14份、防老劑nbc1-23-5份和鋼絲8-12份制成。

進一步的，所述殼體為弧形中空的管體塑料件，能夠容納重力感應開關、條狀蓄電池和音樂播放喇叭，并固定穩定。

進一步的，所述弧形凸起的內部為鏤空的空腔，有利于音樂播放喇叭存在較大的擴音空間。

進一步的，所述重力感應開關、條狀蓄電池和音樂播放喇叭相互串聯形成一個獨立的播放回路，在使用時，重力感應開關能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭能夠通電播放音樂。

進一步的，所述每個殼體內部皆設置有一個獨立的播放回路，在受到離心力的作用下，能夠同時播放同一首歌。

進一步的，所述軟墊圈為軟硅膠墊圈，有利于保護使用者的腰部，避免被殼體傷害。

本發明要解決的另一技術問題為提供一種殼體的制備方法，包括以下步驟：

1)殼體骨架制備，具體步驟為：

a、取鋼絲8-12份通過裁剪機裁剪成長度相等的長度，然后將部分鋼絲折彎成圓環，部分鋼絲繞圓環編織成圓柱狀的骨架，備用；

b、取電焊機將具體步驟a制得骨架中的圓環與鋼絲進行焊接，制得制得結構牢固的骨架，備用；

2)殼體原材料的制備，具體步驟為：

a、取乙烯20-30份、丙烯19-27份、1-丁烯13-19份、1-戊烯15-19份、1-己烯14-18份和1-辛烯16-20份放入反應釜內混合，在135℃的溫度內進行攪拌共聚反應20分鐘，其轉速由20r/pm提升至60r/pm，攪拌反應10分鐘，再由60r/pm降低至20r/pm，攪拌反應10分鐘，制得聚烯烴熔液，備用；

b、取硅藻土10-18份、石墨9-15份、輝鉬礦11-15份、鎢酸鈉13-15份、瓷化粉20-32份、二氧化硅10-14份和無機微纖12-16份通過攪拌機以40r/pm的轉速進行混合攪拌，制得混合填料，然后將混合填料用研磨機進行研磨2次，使得填料中的顆粒裝混合物制成粉末，最后采用50目的篩網將粉末狀的填料經過分篩，收集50目以下的粉末，備用；

c、向具體步驟b制得的粉末狀混合填料按重量比3∶4添加水，同時再次啟動攪拌機，以30r/pm的轉速將粉末混合填料與水混合，制得漿液，備用；

d、將具體步驟c制得的漿液以及淀粉醚13-19份、鈣鋅復合穩定劑6-8份、白礦油12-14份和防老劑nbc1-23-5份添加到具體步驟a中的反應釜內，與聚烯烴熔液混合，然后啟動反應釜，控制反應釜的溫度為240℃，且反應釜的內攪拌裝置的轉速為50r/pm，經過高溫煉制10分鐘，使得漿液與聚烯烴熔液混合均勻，制得混合膠液，備用；

3)殼體的制備：取步驟1)制得骨架放置在澆注機的內部，然后將反應釜的排膠口與澆注機的入料口相連通，使得反應釜內的混合膠液輸到澆注機內，通過澆注機將混合膠液澆注到的骨架上，并凝固成型，最后經過水冷，即得殼體。

本發明技術效果主要體現在以下方面：殼體由乙烯、丙烯、1-丁烯、1-戊烯、1-己烯、1-辛烯、硅藻土、石墨、輝鉬礦、鎢酸鈉、瓷化粉、二氧化硅、無機微纖、淀粉醚、鈣鋅復合穩定劑、白礦油、防老劑nbc1-2和鋼絲等材料進行骨架構造、原材料加工制備以及澆注成型，能夠提高殼體使用時的抗坑沖擊性，同時由于殼體內部設置有重力感應開關、條狀蓄電池和音樂播放喇叭，在使用時，重力感應開關能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭能夠通電播放音樂。

附圖說明

圖1為本發明一種重力感應音樂健身器材的正視圖；

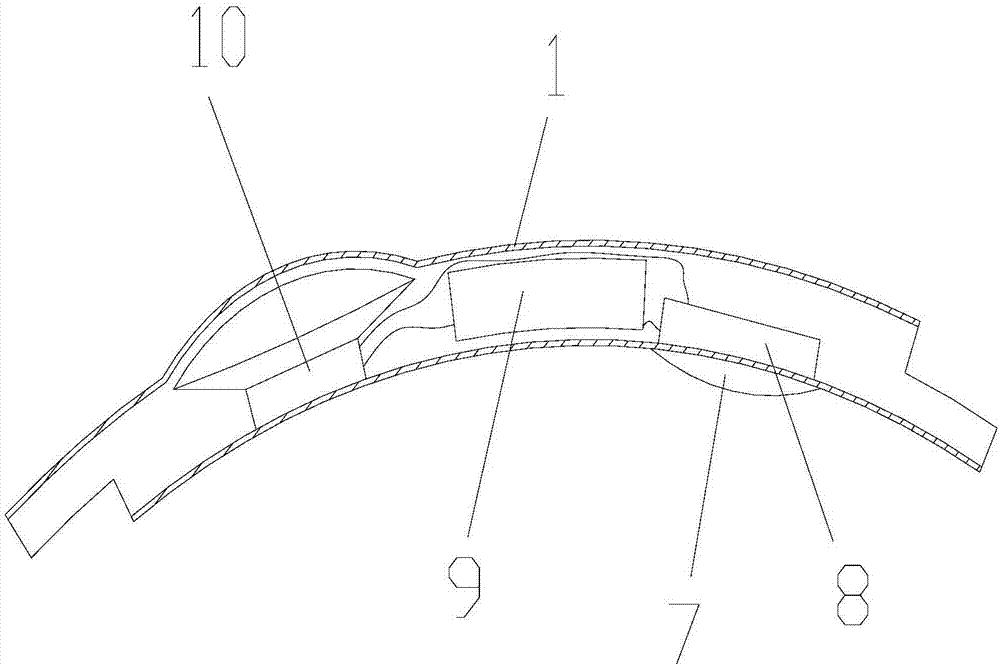

圖2為本發明一種重力感應音樂健身器材的殼體的剖視圖。

具體實施方式

以下結合附圖1-2，對本發明的具體實施方式作進一步詳述，以使本發明技術方案更易于理解和掌握。

實施例1

一種重力感應音樂健身器材，如圖1所示，包括殼體1和軟墊圈2，所述軟墊圈2設置在殼體1內側，并與殼體1貼合固定，所述軟墊圈2為軟硅膠墊圈，有利于保護使用者的腰部，避免被殼體1傷害。所述殼體1的左端設置有卡扣件3，所述卡扣件3與殼體一體成型，所述殼體1的右端設置有卡扣座4，所述卡扣座4與殼體1一體成型，通過卡扣件3與卡扣座4駁接，能夠使得殼體1連接后組成呼啦圈健身器材，所述殼體1的外側表面設置有弧形凸起5，所述弧形凸起5上設置有鏤空槽6，所述弧形凸起5的內部為鏤空的空腔，有利于音樂播放喇叭10存在較大的擴音空間。所述殼體1的內側表面設置有配重塊7，所述配重塊7上半部分位于殼體1的內部，能夠增強呼啦圈健身器材的離心力。如圖2所示，所述殼體1內部自右往左還設置有重力感應開關8、條狀蓄電池9和音樂播放喇叭10，所述殼體1為弧形中空的管體塑料件，能夠容納重力感應開關8、條狀蓄電池9和音樂播放喇叭10，并固定穩定。所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10分別與殼體1螺柱固定，所述重力感應開關8與配重塊7卡持，所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10相互串聯形成一個獨立的播放回路，在使用時，重力感應開關8能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭10能夠通電播放音樂。所述每個殼體1內部皆設置有一個獨立的播放回路，在受到離心力的作用下，能夠同時播放同一首歌。所述殼體1設置有一個以上，相互卡持并螺柱固定，能夠組成呼啦圈健身器材，所述殼體1由乙烯30份、丙烯19份、1-丁烯13份、1-戊烯15份、1-己烯14份、1-辛烯16份、硅藻土10份、石墨9份、輝鉬礦11份、鎢酸鈉13份、瓷化粉20份、二氧化硅10份、無機微纖12份、淀粉醚13份、鈣鋅復合穩定劑6份、白礦油12份、防老劑nbc1-23份和鋼絲8份制成。

一種殼體的制備方法，包括以下步驟：

1)殼體骨架制備，具體步驟為：

a、取鋼絲8份通過裁剪機裁剪成長度相等的長度，然后將部分鋼絲折彎成圓環，部分鋼絲繞圓環編織成圓柱狀的骨架，備用；

b、取電焊機將具體步驟a制得骨架中的圓環與鋼絲進行焊接，制得制得結構牢固的骨架，備用；

2)殼體原材料的制備，具體步驟為：

a、取乙烯30份、丙烯19份、1-丁烯13份、1-戊烯15份、1-己烯14份和1-辛烯16份放入反應釜內混合，在135℃的溫度內進行攪拌共聚反應20分鐘，其轉速由20r/pm提升至60r/pm，攪拌反應10分鐘，再由60r/pm降低至20r/pm，攪拌反應10分鐘，制得聚烯烴熔液，備用；

b、取硅藻土10份、石墨9份、輝鉬礦11份、鎢酸鈉13份、瓷化粉20份、二氧化硅10份和無機微纖12份通過攪拌機以40r/pm的轉速進行混合攪拌，制得混合填料，然后將混合填料用研磨機進行研磨2次，使得填料中的顆粒裝混合物制成粉末，最后采用50目的篩網將粉末狀的填料經過分篩，收集50目以下的粉末，備用；

c、向具體步驟b制得的粉末狀混合填料按重量比3∶4添加水，同時再次啟動攪拌機，以30r/pm的轉速將粉末混合填料與水混合，制得漿液，備用；

d、將具體步驟c制得的漿液以及淀粉醚13份、鈣鋅復合穩定劑6份、白礦油12份和防老劑nbc1-23份添加到具體步驟a中的反應釜內，與聚烯烴熔液混合，然后啟動反應釜，控制反應釜的溫度為240℃，且反應釜的內攪拌裝置的轉速為50r/pm，經過高溫煉制10分鐘，使得漿液與聚烯烴熔液混合均勻，制得混合膠液，備用；

3)殼體的制備：取步驟1)制得骨架放置在澆注機的內部，然后將反應釜的排膠口與澆注機的入料口相連通，使得反應釜內的混合膠液輸到澆注機內，通過澆注機將混合膠液澆注到的骨架上，并凝固成型，最后經過水冷，即得殼體。

實施例2

一種重力感應音樂健身器材，如圖1所示，包括殼體1和軟墊圈2，所述軟墊圈2設置在殼體1內側，并與殼體1貼合固定，所述軟墊圈2為軟硅膠墊圈，有利于保護使用者的腰部，避免被殼體1傷害。所述殼體1的左端設置有卡扣件3，所述卡扣件3與殼體一體成型，所述殼體1的右端設置有卡扣座4，所述卡扣座4與殼體1一體成型，通過卡扣件3與卡扣座4駁接，能夠使得殼體1連接后組成呼啦圈健身器材，所述殼體1的外側表面設置有弧形凸起5，所述弧形凸起5上設置有鏤空槽6，所述弧形凸起5的內部為鏤空的空腔，有利于音樂播放喇叭10存在較大的擴音空間。所述殼體1的內側表面設置有配重塊7，所述配重塊7上半部分位于殼體1的內部，能夠增強呼啦圈健身器材的離心力。如圖2所示，所述殼體1內部自右往左還設置有重力感應開關8、條狀蓄電池9和音樂播放喇叭10，所述殼體1為弧形中空的管體塑料件，能夠容納重力感應開關8、條狀蓄電池9和音樂播放喇叭10，并固定穩定。所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10分別與殼體1螺柱固定，所述重力感應開關8與配重塊7卡持，所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10相互串聯形成一個獨立的播放回路，在使用時，重力感應開關8能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭10能夠通電播放音樂。所述每個殼體1內部皆設置有一個獨立的播放回路，在受到離心力的作用下，能夠同時播放同一首歌。所述殼體1設置有一個以上，相互卡持并螺柱固定，能夠組成呼啦圈健身器材，所述殼體1由乙烯20份、丙烯27份、1-丁烯19份、1-戊烯19份、1-己烯18份、1-辛烯20份、硅藻土18份、石墨15份、輝鉬礦15份、鎢酸鈉15份、瓷化粉32份、二氧化硅14份、無機微纖16份、淀粉醚19份、鈣鋅復合穩定劑8份、白礦油14份、防老劑nbc1-25份和鋼絲12份制成。

一種殼體的制備方法，包括以下步驟：

1)殼體骨架制備，具體步驟為：

a、取鋼絲12份通過裁剪機裁剪成長度相等的長度，然后將部分鋼絲折彎成圓環，部分鋼絲繞圓環編織成圓柱狀的骨架，備用；

b、取電焊機將具體步驟a制得骨架中的圓環與鋼絲進行焊接，制得制得結構牢固的骨架，備用；

2)殼體原材料的制備，具體步驟為：

a、取乙烯20份、丙烯27份、1-丁烯19份、1-戊烯19份、1-己烯18份和1-辛烯20份放入反應釜內混合，在135℃的溫度內進行攪拌共聚反應20分鐘，其轉速由20r/pm提升至60r/pm，攪拌反應10分鐘，再由60r/pm降低至20r/pm，攪拌反應10分鐘，制得聚烯烴熔液，備用；

b、取硅藻土18份、石墨15份、輝鉬礦15份、鎢酸鈉15份、瓷化粉32份、二氧化硅14份和無機微纖16份通過攪拌機以40r/pm的轉速進行混合攪拌，制得混合填料，然后將混合填料用研磨機進行研磨2次，使得填料中的顆粒裝混合物制成粉末，最后采用50目的篩網將粉末狀的填料經過分篩，收集50目以下的粉末，備用；

c、向具體步驟b制得的粉末狀混合填料按重量比3∶4添加水，同時再次啟動攪拌機，以30r/pm的轉速將粉末混合填料與水混合，制得漿液，備用；

d、將具體步驟c制得的漿液以及淀粉醚19份、鈣鋅復合穩定劑8份、白礦油14份和防老劑nbc1-25份添加到具體步驟a中的反應釜內，與聚烯烴熔液混合，然后啟動反應釜，控制反應釜的溫度為240℃，且反應釜的內攪拌裝置的轉速為50r/pm，經過高溫煉制10分鐘，使得漿液與聚烯烴熔液混合均勻，制得混合膠液，備用；

3)殼體的制備：取步驟1)制得骨架放置在澆注機的內部，然后將反應釜的排膠口與澆注機的入料口相連通，使得反應釜內的混合膠液輸到澆注機內，通過澆注機將混合膠液澆注到的骨架上，并凝固成型，最后經過水冷，即得殼體。

實施例3

一種重力感應音樂健身器材，如圖1所示，包括殼體1和軟墊圈2，所述軟墊圈2設置在殼體1內側，并與殼體1貼合固定，所述軟墊圈2為軟硅膠墊圈，有利于保護使用者的腰部，避免被殼體1傷害。所述殼體1的左端設置有卡扣件3，所述卡扣件3與殼體一體成型，所述殼體1的右端設置有卡扣座4，所述卡扣座4與殼體1一體成型，通過卡扣件3與卡扣座4駁接，能夠使得殼體1連接后組成呼啦圈健身器材，所述殼體1的外側表面設置有弧形凸起5，所述弧形凸起5上設置有鏤空槽6，所述弧形凸起5的內部為鏤空的空腔，有利于音樂播放喇叭10存在較大的擴音空間。所述殼體1的內側表面設置有配重塊7，所述配重塊7上半部分位于殼體1的內部，能夠增強呼啦圈健身器材的離心力。如圖2所示，所述殼體1內部自右往左還設置有重力感應開關8、條狀蓄電池9和音樂播放喇叭10，所述殼體1為弧形中空的管體塑料件，能夠容納重力感應開關8、條狀蓄電池9和音樂播放喇叭10，并固定穩定。所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10分別與殼體1螺柱固定，所述重力感應開關8與配重塊7卡持，所述重力感應開關8、條狀蓄電池9和音樂播放喇叭10相互串聯形成一個獨立的播放回路，在使用時，重力感應開關8能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭10能夠通電播放音樂。所述每個殼體1內部皆設置有一個獨立的播放回路，在受到離心力的作用下，能夠同時播放同一首歌。所述殼體1設置有一個以上，相互卡持并螺柱固定，能夠組成呼啦圈健身器材，所述殼體1由乙烯25份、丙烯23份、1-丁烯16份、1-戊烯17份、1-己烯16份、1-辛烯18份、硅藻土14份、石墨12份、輝鉬礦13份、鎢酸鈉14份、瓷化粉26份、二氧化硅12份、無機微纖14份、淀粉醚16份、鈣鋅復合穩定劑7份、白礦油13份、防老劑nbc1-24份和鋼絲10份制成。

一種殼體的制備方法，包括以下步驟：

1)殼體骨架制備，具體步驟為：

a、取鋼絲10份通過裁剪機裁剪成長度相等的長度，然后將部分鋼絲折彎成圓環，部分鋼絲繞圓環編織成圓柱狀的骨架，備用；

b、取電焊機將具體步驟a制得骨架中的圓環與鋼絲進行焊接，制得制得結構牢固的骨架，備用；

2)殼體原材料的制備，具體步驟為：

a、取乙烯25份、丙烯23份、1-丁烯16份、1-戊烯17份、1-己烯16份和1-辛烯18份放入反應釜內混合，在135℃的溫度內進行攪拌共聚反應20分鐘，其轉速由20r/pm提升至60r/pm，攪拌反應10分鐘，再由60r/pm降低至20r/pm，攪拌反應10分鐘，制得聚烯烴熔液，備用；

b、取硅藻土14份、石墨12份、輝鉬礦13份、鎢酸鈉14份、瓷化粉26份、二氧化硅12份和無機微纖14份通過攪拌機以40r/pm的轉速進行混合攪拌，制得混合填料，然后將混合填料用研磨機進行研磨2次，使得填料中的顆粒裝混合物制成粉末，最后采用50目的篩網將粉末狀的填料經過分篩，收集50目以下的粉末，備用；

c、向具體步驟b制得的粉末狀混合填料按重量比3∶4添加水，同時再次啟動攪拌機，以30r/pm的轉速將粉末混合填料與水混合，制得漿液，備用；

d、將具體步驟c制得的漿液以及淀粉醚16份、鈣鋅復合穩定劑7份、白礦油13份和防老劑nbc1-24份添加到具體步驟a中的反應釜內，與聚烯烴熔液混合，然后啟動反應釜，控制反應釜的溫度為240℃，且反應釜的內攪拌裝置的轉速為50r/pm，經過高溫煉制10分鐘，使得漿液與聚烯烴熔液混合均勻，制得混合膠液，備用；

3)殼體的制備：取步驟1)制得骨架放置在澆注機的內部，然后將反應釜的排膠口與澆注機的入料口相連通，使得反應釜內的混合膠液輸到澆注機內，通過澆注機將混合膠液澆注到的骨架上，并凝固成型，最后經過水冷，即得殼體。

實驗例

實驗對象：采用普通的木質呼啦圈、普通的塑膠呼啦圈和與本申請的殼體進行對比。

實驗要求：上述普通的木質呼啦圈、普通的塑膠呼啦圈和與本申請的殼體的實驗方法一致，且上述普通的木質呼啦圈、普通的塑膠呼啦圈和與本申請的殼體內圈半徑一致。

實驗方法：通過對普通的木質呼啦圈、普通的塑膠呼啦圈和與本申請的殼體進行撞擊實驗、彎曲實驗和拉伸強度，在本實驗例中，撞擊實驗的測試儀器為撞擊力測力器，撞擊力為5n，彎曲實驗的彎曲次數為60次每分鐘，拉伸強度的力度為30mpa。

具體結果如下表所示：

結合上表，對比不同材質的呼啦圈在相同的實驗方法下所得的數據，本發明的呼啦圈殼體的測試結果均優于用于對比的兩組呼啦圈，因此，體現出本發明的呼啦圈殼體具有抗撞擊、彎曲強度高和拉伸強度高的優點。

本發明技術效果主要體現在以下方面：殼體由乙烯、丙烯、1-丁烯、1-戊烯、1-己烯、1-辛烯、硅藻土、石墨、輝鉬礦、鎢酸鈉、瓷化粉、二氧化硅、無機微纖、淀粉醚、鈣鋅復合穩定劑、白礦油、防老劑nbc1-2和鋼絲等材料進行骨架構造、原材料加工制備以及澆注成型，能夠提高殼體使用時的抗坑沖擊性，同時由于殼體內部設置有重力感應開關、條狀蓄電池和音樂播放喇叭，在使用時，重力感應開關能夠通過離心力的作用下開啟接通電源，使得音樂播放喇叭能夠通電播放音樂。

當然，以上只是本發明的典型實例，除此之外，本發明還可以有其它多種具體實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本發明要求保護的范圍之內。
