【技術領域】

本發明涉及保健按摩領域，具體涉及一種伏案舒緩頸椎的裝置。

背景技術：

如今上班族工作壓力大，伏案面對電腦時間過長，長時間的微低頭、伸頸面對電腦工作使得他們的頸椎長時間承受著壓力，以至于頸椎普遍出現了一些健康問題，從而影響了他們的健康生活，頸椎的不適也使得人們大大降低了他們的工作效率以及工作積極性。

技術實現要素：

針對上述存在的問題，有必要提供一種能夠在伏案工作時支撐頸椎、舒緩頸椎壓力的伏案舒緩頸椎的裝置。

為達到上述目的，本發明所采用的技術方案是：

一種伏案舒緩頸椎的裝置，包括連接桿，所述連接桿包括連接橫桿、轉動樞及通過所述轉動樞與所述連接橫桿連接的支撐桿，其特征在于：所述伏案舒緩頸椎的裝置還包括固定夾、第一轉動件、壓縮彈簧、第二轉動件、彈性件及下巴托墊，所述固定夾通過所述第一轉動件與所述連接橫桿遠離所述支撐桿一端連接，所述壓縮彈簧一端與所述支撐桿轉動連接，所述壓縮彈簧遠離所述支撐桿一端與所述連接橫桿轉動連接，所述彈性件的一端通過所述第二轉動件連接于所述支撐桿遠離所述連接橫桿一端，所述彈性件遠離所述支撐桿一端連接于所述下巴托墊。

進一步地，所述連接橫桿包括連接本體及滑塊，所述支撐桿包括支撐本體及固定塊，所述支撐本體一端與所述第二轉動件連接，所述支撐本體遠離所述第二轉動件連接的一端與所述連接本體通過所述轉動樞轉動連接，所述連接桿上凹設有滑槽，所述滑槽從所述連接本體延伸至所述支撐本體，所述固定塊固定于所述滑槽內并位于所述滑槽遠離所述固定夾的一端，所述滑塊滑動地裝設于所述滑槽中，所述壓縮彈簧一端與所述固定塊轉動連接，所述壓縮彈簧遠離所述固定塊的一端與所述滑塊轉動連接。

進一步地，所述支撐本體包括伸縮桿體及套管，所述套管套設于所述伸縮桿體上，所述伸縮桿體一端與所述第二轉動件連接，所述套管的一端與所述連接本體通過所述轉動樞轉動連接，所述套管上設有螺孔，所述套管的外側壁上設有鎖緊螺栓，所述鎖緊螺栓與所述螺孔螺合且一端與所述伸縮桿體抵接，以將所述伸縮桿體固定于所述套管上，所述伸縮桿體在所述鎖緊螺栓松動時能夠相對所述套管滑動，所述滑槽從所述連接本體延伸至所述套管。

進一步地，所述滑槽兩側內壁對應設有滑軌，所述滑軌與所述滑塊配合，以對所述滑塊的運動導向。

進一步地，所述壓縮彈簧寬度小于所述滑槽的寬度，以使得壓縮彈簧能夠收容于所述滑槽中，所述滑槽在所述支撐本體與所述連接本體連接處設有一卡扣，以固定所述滑塊。

進一步地，所述固定夾包括固定部及兩個夾片，所述固定部通過所述第一轉動件與所述連接橫桿連接，并可繞一水平軸線轉動，所述固定部開設有一收容孔，用以在收合所述伏案舒緩頸椎的裝置時將所述套管嵌套于所述收容孔中，兩個所述夾片分別轉動地連接于所述固定部的相對兩側，兩個所述夾片之間形成收容所述下巴托墊的收容空間。

進一步地，所述彈性件為若干個減震彈簧。

進一步地，所述下巴托墊包括固定板及與所述固定板一側連接的托墊本體，所述固定板遠離所述托墊本體的一側與所述彈性件固定連接，所述托墊本體由布質材料制成，所述托墊本體內設有三個相互平行的獨立空間，兩側的獨立空間充填有海綿以固定形態，中間的獨立空間充填有冰片、樟腦、良姜及桂皮。

由于采用上述技術方案，本發明具有以下有益效果：

1、上述伏案舒緩頸椎的裝置使用時，使用者將下巴置于下巴托墊上，若使用者的頭部朝前運動時，壓縮彈簧的壓縮反彈帶動支撐桿的復位，從而帶動下巴托墊的擺動。因此，使得頸椎得到活動，舒緩了頸椎壓力。

2、該伏案舒緩頸椎的裝置整體呈長條形，并能收容折合，減小體積，能便于攜帶。

3、通過下巴托墊內部的中藥成分，對于使用者起到了提神醒腦的輔助效果。

【附圖說明】

圖1為本發明一較佳實施方式的伏案舒緩頸椎的裝置的結構示意圖。

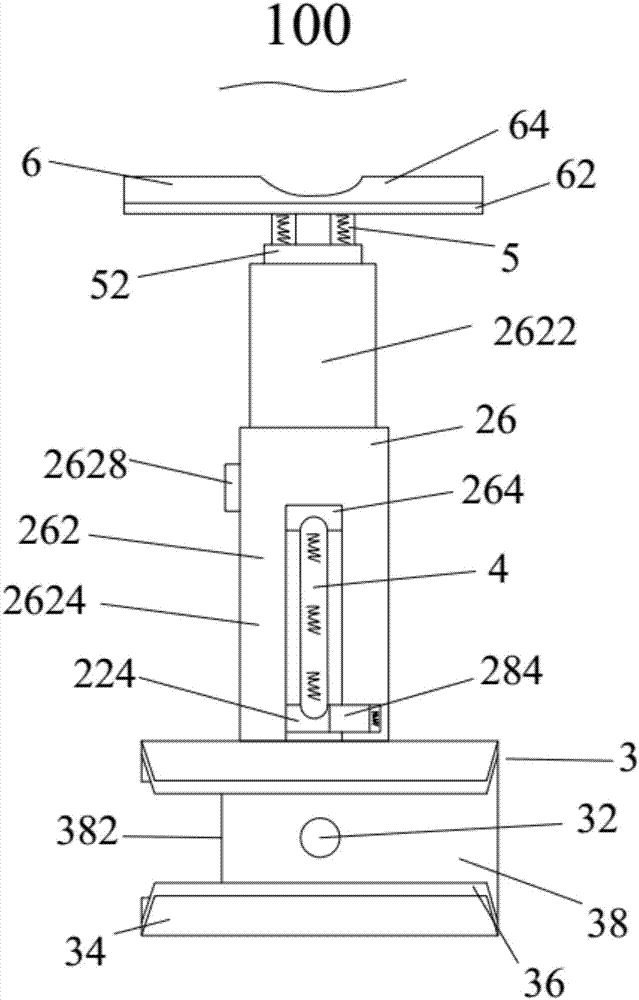

圖2為圖1所示伏案舒緩頸椎的裝置主視圖。

圖3為圖1伏案舒緩頸椎的裝置收容折合效果圖。

附圖中，100-伏案舒緩頸椎的裝置、2-連接桿、22-連接橫桿、222-連接本體、224-滑塊、24-轉動樞、26-支撐桿、262-支撐本體、2622-伸縮桿體、2624-套管、2626-螺孔、2628-鎖緊螺栓、264-固定塊、28-滑槽、282-滑軌、284-卡扣、3-固定夾、32-第一轉動件、34-固定部、342-收容孔、36-夾片、38-防滑膠、4-壓縮彈簧、5-彈性件、52-第二轉動件、6-下巴托墊、62-固定板、64-托墊本體。

【具體實施方式】

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

需要說明的是，當組件被稱為“固定于”另一個組件，它可以直接在另一個組件上或者也可以存在居中的組件。當一個組件被認為是“連接”另一個組件，它可以是直接連接到另一個組件或者可能同時存在居中組件。當一個組件被認為是“設置于”另一個組件，它可以是直接設置在另一個組件上或者可能同時存在居中組件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。

請同時參見圖1、圖2及圖3，一種伏案舒緩頸椎的裝置100，包括連接桿2、固定夾3、第一轉動件32、壓縮彈簧4、第二轉動件52、彈性件5及下巴托墊6，連接桿2包括連接橫桿22、轉動樞24及通過轉動樞24與連接橫桿22連接的支撐桿26。固定夾3通過第一轉動件32與連接橫桿22遠離支撐桿26一端連接，壓縮彈簧4一端與支撐桿26轉動連接，壓縮彈簧4遠離支撐桿26一端與連接橫桿22轉動連接，彈性件5一端通過第二轉動件52連接于支撐桿26遠離連接橫桿22一端，彈性件5遠離支撐桿26一端連接于下巴托墊6。在本實施方式中，彈性件5及下巴托墊6能夠通過第二轉動件52繞一豎直方向的軸線轉動。第一轉動件32及第二轉動件52均需受一定扭力發生轉動，若扭力較小則第一轉動件32及第二轉動件52將不足以發生轉動并保持靜止?fàn)顟B(tài)。

在本實施方式中，連接橫桿22包括連接本體222及滑塊224，支撐桿26包括支撐本體262及固定塊264，支撐本體262包括伸縮桿體2622及套管2624，套管2624套設于伸縮桿體2622上，伸縮桿體2622一端與第二轉動件52連接，套管2624的一端與連接本體222通過轉動樞24轉動連接。套管2624上設有螺孔2626，套管2624的外側壁上設有鎖緊螺栓2628，鎖緊螺栓2628與螺孔2626螺合且一端與伸縮桿體2622抵接，以將伸縮桿體2622固定于套管2624上，伸縮桿體2622在鎖緊螺栓2628松動時能夠相對套管2624滑動，以對伸縮桿的伸長和縮短進行控制。連接桿2上凹設有滑槽28，滑槽28從連接本體222延伸至套管2624，固定塊264固定于滑槽28內并位于滑槽28遠離固定夾3的一端，滑塊224滑動地裝設于滑槽28中。壓縮彈簧4一端與固定塊264轉動連接，壓縮彈簧4遠離固定塊264的一端與滑塊224轉動連接。在本實施方式中，滑槽28兩側內壁還對應設有滑軌282，滑軌282與滑塊224配合，以對滑塊224的運動導向。

在本實施方式中，壓縮彈簧4寬度小于滑槽28的寬度，以使得壓縮彈簧4能夠收容于滑槽28中。滑槽28在支撐本體262與連接本體222連接處設有一卡扣284，以固定滑塊224。

在本實施方式中，固定夾3包括固定部34及兩個夾片36，固定部34通過第一轉動件32與連接本體222連接，并可繞一水平軸線轉動，固定部34開設有一收容孔342，用以在收合伏案舒緩頸椎的裝置100時將套管2624嵌套于收容孔342中。兩個夾片36分別轉動地連接于固定部34的相對兩側，兩個夾片36之間形成收容下巴托墊6的收容空間。每一夾片36相對內側均設有防滑膠38。

在本實施方式中，彈性件5為四個減震彈簧。可以理解，彈性件5的數量不限于本實施方式中的四個，在其他實施方式中，彈性件5的數量可以根據需要設為其他數目。

在本實施方式中，下巴托墊6包括固定板62及與固定板62連接的托墊本體64。固定板62遠離托墊本體64一側與彈性件5固定連接。托墊本體64由布質材料制成，托墊本體64內設有三個相互平行的獨立空間，兩側的獨立空間充填有海綿以固定形態，中間的獨立空間充填有冰片、樟腦、良姜及桂皮，以對使用者起到提神醒腦的輔助功效。

伏案舒緩頸椎的裝置100使用時，首先，通過固定夾3將伏案舒緩頸椎的裝置100固定于桌上。其次，調節支撐桿26的長度，使用者將下巴置于下巴托墊6上，在伏案工作時使得頸椎得到活動，并舒緩了頸椎壓力(如圖1所示)。在結束伏案舒緩頸椎的裝置100使用時，將伏案舒緩頸椎的裝置100從桌上取出，將支撐桿26的長度調到最短，通過滑動滑塊224將壓縮彈簧4收容于滑槽28內，并通過卡扣284對滑塊224進行固定。將下巴托墊6及固定夾3均各自轉動90°，通過人工轉動支撐桿26，將下巴托墊6收容于固定夾3的收容空間中(如圖3所示)。

上述說明是針對本發明較佳可行實施例的詳細說明，但實施例并非用以限定本發明的專利申請范圍，凡本發明所提示的技術精神下所完成的同等變化或修飾變更，均應屬于本發明所涵蓋專利范圍。
