本發明涉及體育訓練技術領域，具體是一種體育用四肢聯合訓練裝置。

背景技術：

體育是一種復雜的社會文化現象，它以身體與智力活動為基本手段，根據人體生長發育、技能形成和機能提高等規律，達到促進全面發育、提高身體素質與全面教育水平、增強體質與提高運動能力、改善生活方式與提高生活質量的一種有意識、有目的、有組織的社會活動。隨著國際交往的擴大，體育事業發展的規模和水平已是衡量一個國家、社會發展進步的一項重要標志，也成為國家間外交及文化交流的重要手段。體育可分為大眾體育、專業體育、學校體育等種類。包括體育文化、體育教育、體育活動、體育競賽、體育設施、體育組織、體育科學技術等諸多要素。

在進行體育訓練時，需要借助相關的訓練裝置，以提升訓練效果。現有的裝置結構傳統，只能進行單一的訓練，不能進行四肢聯合訓練，且使用調節不便，不夠節能環保，應用局限性大。

技術實現要素：

本發明的目的在于提供一種體育用四肢聯合訓練裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種體育用四肢聯合訓練裝置，包括底座、坐板、立柱、頂板、托板和橫桿，所述頂板和底座之間的左右兩側均設置有立柱，立柱的上下兩端分別與頂板和底座連接固定，兩個立柱上均配合滑動設有套筒，套筒的前側還設有用于對套筒鎖定的鎖緊旋鈕，兩個套筒之間跨設有橫桿，所述橫桿上轉動設有多個套環，各個套環上跨設安裝有托板，兩個套筒的外側安裝有固定環，兩個立柱的上部矩形孔內通過輪軸轉動安裝有定滑輪，固定環上連接有繩索，繩索繞過定滑輪，且定滑輪的另一端連接設有拉環，所述頂板的頂部設有太陽能電池板，頂板的底部分別設有照明燈和控制箱，所述底座的頂部還設有支撐筒，支撐筒上套接有支撐桿，所述支撐桿由支撐筒上設置的帶齒輪的調節旋鈕驅動升降，所述支撐桿的上端安裝有坐板。

作為本發明進一步的方案：所述托板采用輕質材料加工制成。

作為本發明進一步的方案：所述支撐桿上開設有帶齒輪的導向槽，調節旋鈕穿過支撐筒的外壁與導向槽齒輪連接。

作為本發明進一步的方案：所述支撐筒上還設有燈控開關。

作為本發明進一步的方案：所述控制箱內分別設有蓄電池、plc控制器和太陽能充電控制器，太陽能電池板通過太陽能充電控制器與蓄電池電性連接，plc控制器分別與蓄電池、照明燈和燈控開關電性連接。

與現有技術相比，本發明的有益效果是：該體育用四肢聯合訓練裝置，通過太陽能電池板可對照明燈進行供電照明，節能環保；通過調節旋鈕可調節支撐桿升降，進而調節坐板的高低，方便不同的訓練人員坐立；當通過鎖緊旋鈕對套筒鎖定時，通過腿放在托板上，可進行壓腿訓練，且任意轉動的托板設置，可將壓腿訓練由傳統的點接觸轉換為面接觸，提升壓腿訓練的舒適度，通過人手拉動拉環可進行臂力訓練；當松開鎖緊旋鈕后，訓練人員坐在坐板上，將腿放在托板上，通過用手拉動拉環，在拉動拉環時，通過繩索的傳動作用，套筒會向上移動，進而帶動托板向上移動，可進行手臂和腿部的聯合訓練，提升訓練效果。該裝置可進行手臂和腿部的聯合訓練，使用調節方便，節能環保。

附圖說明

圖1為本發明的結構示意圖。

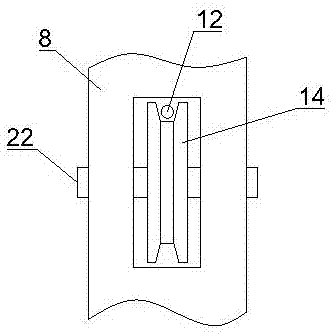

圖2為本發明中定滑輪部分的側視圖。

圖3為本發明中托板部分的側視圖。

圖中：1-底座，2-坐板，3-燈控開關，4-支撐筒，5-調節旋鈕，6-支撐桿，7-導向槽，8-立柱，9-鎖緊旋鈕，10-固定環，11-套筒，12-繩索，13-拉環，14-定滑輪，15-太陽能電池板，16-頂板，17-照明燈，18-控制箱，19-托板，20-套環，21-橫桿，22-輪軸。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～3，本發明實施例中，一種體育用四肢聯合訓練裝置，包括底座1、坐板2、立柱8、頂板16、托板19和橫桿21，所述頂板16和底座1之間的左右兩側均設置有立柱8，立柱8的上下兩端分別與頂板16和底座1連接固定，兩個立柱8上均配合滑動設有套筒11，套筒11的前側還設有用于對套筒11鎖定的鎖緊旋鈕9，兩個套筒11之間跨設有橫桿21，所述橫桿21上轉動設有多個套環20，各個套環20上跨設安裝有托板19，且托板19采用輕質材料加工制成，兩個套筒11的外側安裝有固定環10，兩個立柱8的上部矩形孔內通過輪軸22轉動安裝有定滑輪14，固定環10上連接有繩索12，繩索12繞過定滑輪14，且定滑輪14的另一端連接設有拉環13，通過拉環13可對繩索12進行拉動。

所述頂板16的頂部設有太陽能電池板15，頂板16的底部分別設有照明燈17和控制箱18，所述底座1的頂部還設有支撐筒4，支撐筒4上套接有支撐桿6，所述支撐桿6由支撐筒4上設置的帶齒輪的調節旋鈕5驅動升降，所述支撐桿6上開設有帶齒輪的導向槽7，調節旋鈕5穿過支撐筒4的外壁與導向槽7齒輪連接，所述支撐桿6的上端安裝有坐板2，通過設置可上下調節的坐板2方便訓練人員坐立。

所述支撐筒4上還設有燈控開關3，所述控制箱18內分別設有蓄電池、plc控制器和太陽能充電控制器，所述太陽能電池板15通過太陽能充電控制器與蓄電池電性連接，所述plc控制器分別與蓄電池、照明燈17和燈控開關3電性連接，通過太陽能電池板15可對蓄電池儲能，以通過蓄電池對照明燈17供電，通過燈控開關3可對照明燈17進行控制，以進行訓練照明。

該體育用四肢聯合訓練裝置，通過太陽能電池板15可對照明燈17進行供電照明，節能環保；通過調節旋鈕5可調節支撐桿6升降，進而調節坐板2的高低，方便不同的訓練人員坐立；當通過鎖緊旋鈕9對套筒11鎖定時，通過腿放在托板19上，可進行壓腿訓練，且任意轉動的托板19設置，可將壓腿訓練由傳統的點接觸轉換為面接觸，提升壓腿訓練的舒適度，通過人手拉動拉環13可進行臂力訓練；當松開鎖緊旋鈕9后，訓練人員坐在坐板2上，將腿放在托板19上，通過用手拉動拉環13，在拉動拉環13時，通過繩索12的傳動作用，套筒11會向上移動，進而帶動托板19向上移動，可進行手臂和腿部的聯合訓練，提升訓練效果。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上的僅是本發明的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本發明構思的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。
