本實用新型涉及體育用具技術領域，具體為一種高強度碳纖維羽毛球拍。

背景技術：

羽毛球是一項室內，室外都可以進行的體育運動；依據參與的人數，可以分為單打與雙打，及新興的3打3規則；羽毛球拍由拍面、拍桿、拍柄及拍框與拍桿的接頭構成；一支球拍的長度不超過680毫米，其中球拍柄與球拍桿長度不超過41厘米，拍框長度為28厘米，寬為23厘米，隨著科學技術的發展，球拍的發展向著重量更輕、拍框更硬、拍桿彈性更好的方向發展。

現代羽毛球運動起源于英國；1873年，在英國格拉斯哥郡的伯明頓鎮有一位叫鮑弗特的公爵， 在他的領地開游園會時，有幾個從印度回來的退役軍官就向大家介紹了一種隔網用拍子來回擊打毽球的游戲，人們對此產生了濃厚的興趣；因這項活動極富趣味性，很快就在上層社會社交場上風行開來，自1992年起，羽毛球成為奧運會的正式比賽項目；

因此羽毛球拍的質量成為了至關重要的因素，在追求輕質的同時，保證球拍的高強度以確保安全也是一個問題，由于一體化羽毛球拍成本較高，因此現在一般的羽毛球拍都采用不同的結構連接而成，但是在使用時就存在安全問題，由于經常處于較大的作用力，容易在連接結構處出現不穩定而使得球拍出現問題，輕則影響使用，嚴重的時候還會出現事故。

技術實現要素：

為實現上述目的，本實用新型提供如下技術方案：一種高強度碳纖維羽毛球拍，包括羽毛球拍主體，所述羽毛球拍主體分別由球拍頭、球拍連接桿和球拍手柄連接而成，所述球拍頭和球拍連接桿通過金屬連接頭以焊接方式連接在一起，所述球拍手柄底端固定安裝有金屬底座，所述球拍連接桿另一端通過和金屬底座連接在一起實現球拍連接桿和球拍手柄的固定連接，所述球拍連接桿靠近球拍頭的一端設置有第一固定桿、第二固定桿，所述第一固定桿、第二固定桿另一端分別連接有第一彈性桿、第二彈性桿，所述第一彈性桿、第二彈性桿內部均安裝有彈簧，所述球拍手柄表面設置有一層碳纖維層，且所述球拍頭、球拍連接桿均采用鈦合金材料和碳纖維材料復合而成。

作為本實用新型一種優選的技術方案，所述球拍手柄外部設置有防滑層，所述防滑層采用螺紋結構的橡膠材料。

作為本實用新型一種優選的技術方案，所述球拍頭內部安裝有球拍網，所述球拍網采用66UM線穿連而成。

作為本實用新型一種優選的技術方案，所述金屬連接頭采用不銹鋼材料，所述第一固定桿、第二固定桿均采用碳纖維復合材料。

與現有技術相比，本實用新型的有益效果是：該高強度碳纖維羽毛球拍，通過第一彈性桿、第二彈性桿，在使用產生沖擊力時，利用內部的彈簧實現緩沖，有效地減少了球拍頭和球拍連接桿連接處的金屬連接頭所承受的力的作用，且第一彈性桿、第二彈性桿通過第一固定桿、第二固定桿實現固定，從而保證使用更加安全，且球拍連接桿另一端通過和金屬底座連接實現固定，使得連接一體化，有效地提高了整體的使用強度，同時該羽毛球拍主體采用碳纖維材料作為主材料，使得球拍質量輕且強度大大提高，為使用帶來了便利。

附圖說明

圖1為本實用新型結構示意圖；

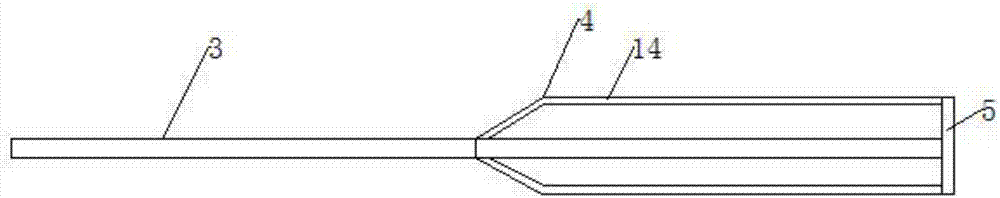

圖2為本實用新型內部結構示意圖。

圖中：1-羽毛球拍主體；2-球拍頭；3-球拍連接桿；4-球拍手柄；5-金屬底座；6-防滑層；7-第一固定桿；8-第二固定桿；9-第二彈性桿；10-第一彈性桿；11-彈簧；12-球拍網；13-金屬連接頭；14-碳纖維層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1和圖2，本實用新型提供一種技術方案：一種高強度碳纖維羽毛球拍，包括羽毛球拍主體1，所述羽毛球拍主體1分別由球拍頭2、球拍連接桿3和球拍手柄4連接而成，所述球拍頭2和球拍連接桿3通過金屬連接頭13以焊接方式連接在一起，所述球拍手柄4底端固定安裝有金屬底座5，所述球拍連接桿3另一端通過和金屬底座5連接在一起實現球拍連接桿3和球拍手柄4的固定連接，所述球拍連接桿3靠近球拍頭2的一端設置有第一固定桿7、第二固定桿8，所述第一固定桿7、第二固定桿8另一端分別連接有第一彈性桿10、第二彈性桿9，所述第一彈性桿10、第二彈性桿9內部均安裝有彈簧11，所述球拍手柄4表面設置有一層碳纖維層14，且所述球拍頭2、球拍連接桿3均采用鈦合金材料和碳纖維材料復合而成。

優選的是，所述球拍手柄4外部設置有防滑層6，所述防滑層6采用螺紋結構的橡膠材料，可以在使用時起到一定的防滑作用；

所述球拍頭2內部安裝有球拍網12，所述球拍網12采用66UM線穿連而成；66UM線具有彈性好，顏色多，擊球音爆炸，性價比好等優點；

所述金屬連接頭13采用不銹鋼材料，所述第一固定桿7、第二固定桿8均采用碳纖維復合材料，具有高強度、出色的耐熱性、出色的抗熱沖擊性、低熱膨脹系數、比重小、優秀的抗腐蝕與輻射性能。

具體使用方式及優點：該高強度碳纖維羽毛球拍，通過第一彈性桿、第二彈性桿，在使用產生沖擊力時，利用內部的彈簧實現緩沖，有效地減少了球拍頭和球拍連接桿連接處的金屬連接頭所承受的力的作用，且第一彈性桿、第二彈性桿通過第一固定桿、第二固定桿實現固定，從而保證使用更加安全，且球拍連接桿另一端通過和金屬底座連接實現固定，使得連接一體化，有效地提高了整體的使用強度，同時該羽毛球拍主體采用碳纖維材料作為主材料，使得球拍質量輕且強度大大提高，為使用帶來了便利。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
