本實用新型發明涉及的是一種碳纖維羽毛球拍水冷式鉆孔機，特別適用于碳纖維羽毛球拍框、網球拍框快速鉆穿線孔。

背景技術：

目前碳纖維羽毛球拍球框鉆孔采用普通電機帶動鉆頭進行孔，由于碳纖維羽毛球拍上的穿線孔較多，電機鉆孔不容易精確定位，往往會出現孔鉆得不夠精確，另外電機高速旋轉容易發熱，鉆頭也容易發熱，鉆頭碳纖維碎屑在高溫下會粘在鉆頭上，影響正常排屑，不得不停下，電機冷卻，影響工作效率。

技術實現要素：

本實用新型目的是針對上述不足之處提供一種碳纖維羽毛球拍水冷式鉆孔機，在高速電機機殼外部設置有冷卻水套、冷卻水泵,高速電機、鉆頭充分冷卻，確保鉆頭鉆孔碳纖維碎屑不會粘在鉆頭上，排屑順利，可以連續鉆孔將整個球拍框鉆孔工作完成，無需停機冷卻。設置有鉆孔定位模具,鉆孔位置定位精確。

碳纖維羽毛球拍水冷式鉆孔機是采取以下技術方案實現的：

碳纖維羽毛球拍水冷式鉆孔機包括機架、工作臺、高速電機、鉆夾頭、鉆頭、電機冷卻水套、冷卻水泵、冷卻水箱、鉆孔定位模具、定位板，工作臺升降調節裝置。

機架上部安裝有工作臺，工作臺下部裝有升降調節裝置，工作臺升降調節裝置包括調節螺桿、調節螺帽、調節手柄、鏈輪、鏈條，四根調節螺桿分別安裝在工作臺下部，機架上裝有調節鏈輪，鏈條，調節鏈輪連接有調節螺帽，調節螺帽套裝在調節螺桿下部，通過旋轉調節手柄由鏈輪、鏈條帶動調節螺帽旋轉，以調節調節螺桿上、下升降矩離來調節工作臺升降高低，適用不同產品鉆孔高度需要。

高速電機安裝在工作臺前部，高速電機外部設置有電機冷卻水套，冷卻水套上裝有進水管、出水管、進水管與冷卻水泵相連，出水管與冷卻水箱連通，冷卻水泵安裝在冷卻水箱上部，冷卻水泵進水口通過管道與冷卻水箱連通，冷卻水泵出水口與電機冷卻水套進水管相連，為高速電機提供冷卻壓力水。

高速電機輸出軸端部裝有鉆夾頭，鉆頭裝夾在鉆夾頭上，在鉆頭下部工作臺上安裝有定位板，定位板上設置有定位凸條。

工作臺后部裝有鉆孔定位模具，鉆孔定位模具有拍框定位板，拍框定位板上部設置有若干根拍框定位柱，拍框定位柱按拍框形狀分內外兩圈，能將拍框卡裝在拍框定位板上，拍框定位板下部開有若干個定位槽，定位槽位置與拍框上所需鉆的穿線孔相對應。

在機架上裝有電氣控箱，電氣控制箱裝有電機開關、交流接觸器，可以控制鉆孔高速電機，冷卻水泵啟動停止。

碳纖維羽毛球拍水冷式鉆孔機工作時，將拍框安裝在拍框定位板上，啟動高速電機推動鉆孔定位模具，拍框定位板下部定位槽對準定位板上的凸條，推進過程中高速電機帶動鉆頭，快速給球拍拍框鉆球拍網線孔，一個孔好后退出，依次轉動鉆孔定位模具，拍框定位板下部的定位槽對準定位凸條插入再鉆下一個孔，可以非常方便，快速完成整個拍框穿線孔鉆孔工作。

一種碳纖維羽毛球拍水冷式鉆孔機設計合理，結構緊湊，由于在高速電機機殼外部設置有冷卻水套、冷卻水泵,工作時高速電機、鉆頭充分冷卻，確保鉆頭鉆孔碳纖維碎屑不會粘在鉆頭上，排屑順利，可以連續鉆孔將整個球拍框鉆孔工作完成，無需停機冷卻。由于設置有鉆孔定位模具,鉆孔位置定位精確。

附圖說明

以下將結合附圖對本實用新型作進一步說明:

圖1是碳纖維羽毛球拍水冷式鉆孔機結構示意圖。

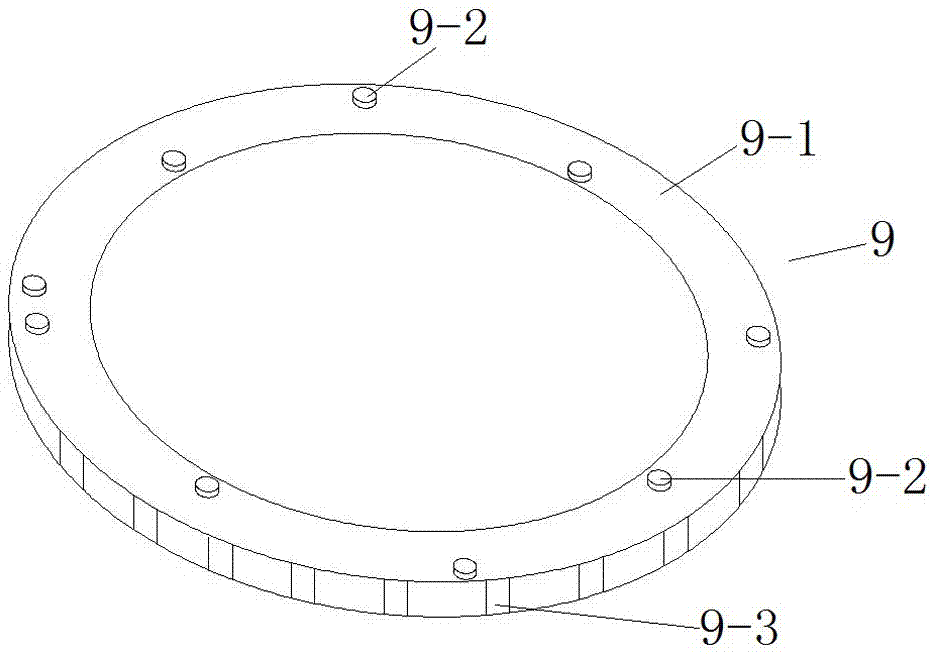

圖2是碳纖維羽毛球拍水冷式鉆孔定位模示意圖。

具體實施方式

參照附圖1、2，碳纖維羽毛球拍水冷式鉆孔機包括機架1、工作臺2、高速電機3、鉆夾頭4、鉆頭5、電機冷卻水套6、冷卻水泵7、冷卻水箱8、鉆孔定位模具9、定位板10，工作臺升降調節裝置。

機架1上部安裝有工作臺2，工作臺2下部裝有升降調節裝置，工作臺升降調節裝置包括調節螺桿12、調節螺帽15、調節手柄14、鏈輪13、鏈條16，四根調節螺桿12分別安裝在工作臺2下部，機架1上裝有調節鏈輪13，鏈條16，調節鏈輪13連接有調節螺帽15，調節螺帽15套裝在調節螺桿12下部，通過旋轉調節手柄14由鏈輪13、鏈條16帶動調節螺帽15旋轉，以調節調節螺桿12上、下升降矩離來調節工作臺2升降高低，適用不同產品鉆孔高度需要。

高速電機3安裝在工作臺2前部，高速電機3外部設置有電機冷卻水套6，冷卻水套6上裝有進水管17、出水管18，進水管17與冷卻水泵17相連，出水管18與冷卻水箱8連通，冷卻水泵7安裝在冷卻水箱8上部，冷卻水泵7進水口通過管道與冷卻水箱8連通，冷卻水泵7出水口與電機冷卻水套6進水管17相連，為高速電機3提供冷卻壓力水。

高速電機3輸出軸端部裝有鉆夾頭4，鉆頭5裝夾在鉆夾頭3上，在鉆頭5下部工作臺2上安裝有定位板10，定位板上設置有定位凸條11。

工作臺2后部裝有鉆孔定位模具9，鉆孔定位模9具有拍框定位板9-1，拍框定位板9-1上部設置有若干根拍框定位柱9-2，拍框定位柱9-2按拍框形狀分內外兩圈，能將拍框卡裝在拍框定位板9-1上，拍框定位板9-1下部開有若干個定位槽9-3，定位槽9-3位置與拍框上所需鉆的穿線孔相對應。

在機架1上裝有電氣控箱19，電氣控制箱19裝有電機開關20、交流接觸器21，可以控制鉆孔高速電機3，冷卻水泵7啟動停止。
