本實用新型涉及一種健身用具，具體涉及一種便于握持羽毛球拍。

背景技術：

如今，羽毛球運動越來越受到人們的喜愛，成為閑暇放松主要的活動之一，因此羽毛球拍的攜帶方便程度越來越受到人們的重視，市面上的羽毛球拍均為一體式設置，攜帶時需要另外攜帶與其相適配的網球專用背袋，不能裝于普通的背包中，給攜帶造成一定的不便。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種可收納、便于攜帶的便于握持羽毛球拍。

為實現上述目的，本實用新型提供了如下技術方案：包括拍頭、拍桿和拍柄，其特征在于：所述的拍頭由可相對折疊及展開的左拍頭單元和右拍頭單元組成，所述的左拍頭單元和右拍頭單元包括半橢圓狀的邊框及排布于邊框內的拍線，所述的左拍頭單元和右拍頭單元的邊框包括呈弧形狀的弧形部及連接弧形部兩端呈直線狀的直線部，所述的左拍頭單元和右拍頭單元的邊框的直線部貼合并鉸接構成呈橢圓狀的拍頭，所述的左拍頭單元和右拍頭單元的邊框的直線部之間設置有限位槽，所述的拍桿設置有與限位槽形狀相適配的配合部，所述的配合部兩側分別設置有若干個組鋼珠組件，所述的鋼珠組件包括鋼珠及供鋼珠向配合部收縮的鋼珠槽，該鋼珠槽內設置有將鋼珠向外復位的鋼珠彈簧，所述的限位槽的槽壁上預鋼珠相對應的位置設置有與鋼珠形狀相適配的限位腔，所述的左拍頭單元的邊框的直線部上設置轉動設置有可轉動至限位槽開口上方的主鎖定塊，所述的右拍頭單元的邊框的直線部上設置有與主鎖定塊卡配的副鎖定塊，所述的拍柄外周面上套設有過盈配合且由橡膠制成的保護套，所述的保護套上一體設置有呈半圓體狀的握持凸塊，所述的保護套朝向拍柄設置有裝入口，該裝入口內周面沿周向傾斜設置有環形的擴口斜面。

通過采用上述技術方案，可折疊的左拍頭單元和右拍頭單元縮小其拍柄的體積，拍桿的配合部使拍桿與拍頭能夠分離并疊加放置，減少時攜帶時所占用的體積，主鎖定塊的副鎖定塊在拍桿與拍頭裝配之后保持配合狀態不會脫離，保證使用穩定性，保護套一方面保護拍柄不受損壞，且可在磨損之后進行更換，擴口斜面使保護套便于安裝，設置的握持凸點也使拍柄具有更舒適的握持感。

本實用新型進一步設置為：所述的拍柄朝向拍桿設置有供拍桿端部伸入的調節腔，所述的拍柄的拍柄壁內設置有長度鎖定組件，所述的長度鎖定組件包括鎖定桿、鎖定腔及鎖定彈簧，所述的鎖定腔沿拍柄徑向設置于拍柄壁，所述的鎖定桿滑移設置于調節腔，所述的鎖定桿一端作為操作端并位于拍柄外，一端與鎖定端并與拍桿外周面相抵配，所述的調節腔朝向拍柄內側設置有復位臺階，所述的鎖定桿外周面位于復位臺階與調節腔之間設置有鎖定環，所述的鎖定彈簧壓縮于復位臺階與鎖定環之間。

通過采用上述技術方案，設置長度鎖定組件一方面便于調節拍柄與拍桿的相對位置，即調節便于握持羽毛球拍的整體長度，以適應不同人群的需求，另一方面，鎖定腔也作為拍柄的收納位置，在拍桿與拍頭脫離后將其大部分收納于鎖定腔內，進一步增加攜帶及收納的便捷性。

本實用新型進一步設置為：所述的拍桿外周面沿長度方向等距設置有若干個供鎖定桿端部穿過的鎖定孔。

通過采用上述技術方案，增設的鎖定孔使鎖定桿的鎖定配合更加穩定，避免因揮拍或外界壓力造成鎖定桿相對拍柄移位或者脫離。

下面結合附圖和具體實施方式對本實用新型作進一步描述。

附圖說明

圖1為本實用新型具體實施方式的結構示意圖；

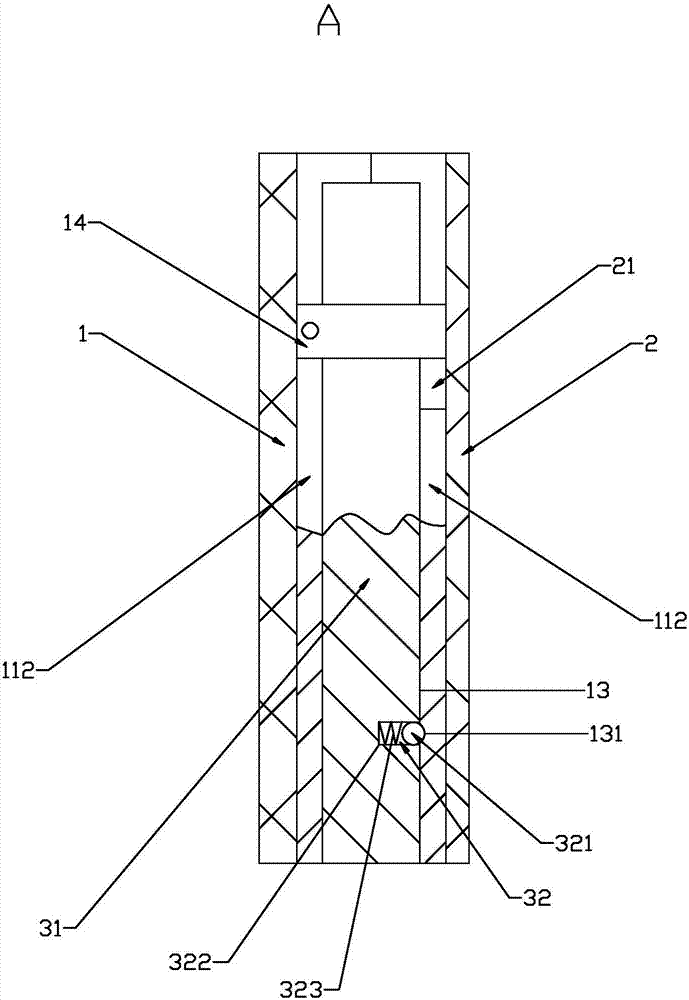

圖2為圖1中A的放大圖 ；

圖3為圖1中B的放大圖。

具體實施方式

如圖1—圖3所示，本實用新型公開了一種便于握持羽毛球拍，包括拍頭、拍桿3和拍柄4，拍頭由可相對折疊及展開的左拍頭單元1和右拍頭單元2組成，左拍頭單元1和右拍頭單元2包括半橢圓狀的邊框11及排布于邊框11內的拍線12，左拍頭單元1和右拍頭單元2的邊框11包括呈弧形狀的弧形部111及連接弧形部111兩端呈直線狀的直線部112，左拍頭單元1和右拍頭單元2的邊框11的直線部112貼合并鉸接構成呈橢圓狀的拍頭，左拍頭單元1和右拍頭單元2的邊框11的直線部112之間設置有限位槽13，拍桿3設置有與限位槽13形狀相適配的配合部31，配合部31兩側分別設置有若干個組鋼珠組件32，鋼珠組件32包括鋼珠321及供鋼珠321向配合部31收縮的鋼珠槽322，該鋼珠槽322內設置有將鋼珠321向外復位的鋼珠彈簧323，限位槽13的槽壁上預鋼珠321相對應的位置設置有與鋼珠321形狀相適配的限位腔131，左拍頭單元1的邊框11的直線部112上設置轉動設置有可轉動至限位槽13開口上方的主鎖定塊14，右拍頭單元2的邊框11的直線部112上設置有與主鎖定塊14卡配的副鎖定塊21，可折疊的左拍頭單元1和右拍頭單元2縮小其拍柄4的體積，拍桿3的配合部31使拍桿3與拍頭能夠分離并疊加放置，減少時攜帶時所占用的體積，主鎖定塊14的副鎖定塊21在拍桿3與拍頭裝配之后保持配合狀態不會脫離，保證使用穩定性。

拍柄4朝向拍桿3設置有供拍桿3端部伸入的調節腔41，拍柄4的拍柄4壁內設置有長度鎖定組件42，長度鎖定組件42包括鎖定桿421、鎖定腔422及鎖定彈簧423，鎖定腔422沿拍柄4徑向設置于拍柄4壁，鎖定桿421滑移設置于調節腔41，鎖定桿421一端作為操作端4211并位于拍柄4外，一端與鎖定端4212并與拍桿3外周面相抵配，調節腔41朝向拍柄4內側設置有復位臺階411，鎖定桿421外周面位于復位臺階411與調節腔41之間設置有鎖定環4213，鎖定彈簧423壓縮于復位臺階411與鎖定環4213之間，設置長度鎖定組件42一方面便于調節拍柄4與拍桿3的相對位置，即調節便于握持羽毛球拍的整體長度，以適應不同人群的需求，另一方面，鎖定腔422也作為拍柄4的收納位置，在拍桿3與拍頭脫離后將其大部分收納于鎖定腔422內，進一步增加攜帶及收納的便捷性。

拍桿3外周面沿長度方向等距設置有若干個供鎖定桿421端部穿過的鎖定孔33，增設的鎖定孔3334使鎖定桿421的鎖定配合更加穩定，避免因揮拍或外界壓力造成鎖定桿421相對拍柄4移位或者脫離。

拍柄4外周面上套設有過盈配合且由橡膠制成的保護套43，保護套43上一體設置有呈半圓體狀的握持凸塊431，保護套43朝向拍柄4設置有裝入口，該裝入口內周面沿周向傾斜設置有環形的擴口斜面432，保護套43一方面保護拍柄不受損壞，且可在磨損之后進行更換，擴口斜面433使保護套43便于安裝，設置的握持凸點也使拍柄具有更舒適的握持感。
