本實用新型涉及運動器材技術領域，具體為一種帶音樂的羽毛球拍。

背景技術：

羽毛球拍一般由拍頭、拍桿、拍柄及拍框與拍桿的接頭構成。隨著科學技術的發展，球拍的發展向著重量越來越輕、拍框越來越硬、拍桿彈性越來越好、空氣阻力越來越小的方向發展。羽毛球拍分為短柄、中柄、長柄球拍，短柄大約40cm長，中柄大約60cm，長柄是一般成人使用的，長度大約是675mm。標準羽毛球拍的長度(加上底托)為675毫米，也有680毫米長的。加長羽毛球拍的優點是提高了擊球點、加大了拍桿的閃動性，但加長的羽毛球拍會比普通羽毛球拍更容易造成手腕和手臂的受傷可能性，同時羽毛球拍的靈活性也有所下降，不利于處理貼身球。

現在市場上的羽毛球拍，長度固定不便，不能根據不同人群升高調節拍桿的長度，而且球拍的功能比較單一，不能在運動中帶來一定的趣味性，缺乏創新性。

技術實現要素：

本實用新型的目的在于提供一種帶音樂的羽毛球拍，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種帶音樂的羽毛球拍，包括球框、內管、外管和手柄，所述球框中間安裝有網線，球框的內部安裝有MLS-9觸動傳感器，球框的下端固定連接有內管，內管的下端與外管滑動連接，且內管設置在外管的內部，內管的表面設置有內管凹槽，內管凹槽內部通過彈簧安裝有卡扣，外管的表面設置有外管凹槽，外管凹槽表面依次豎直設置有若干個孔，外管的下端與手柄固定連接，手柄的前端傾斜表面嵌入安裝有揚聲器，手柄的內部安裝有顯示屏，顯示屏的下端設置有按鈕，顯示屏和按鈕的外端安裝有透明滑蓋，透明滑蓋與手柄內部兩端安裝的滑軌滑動連接，手柄內部位于按鈕的下端安裝有Athlon 64X2處理器，Athlon 64X2處理器的下端安裝有蓄電池，手柄的下端表面嵌入安裝有USB接口，所述揚聲器、顯示屏、MLS-9觸動傳感器和Athlon 64X2處理器均與蓄電池之間電性連接。

進一步的，所述MLS-9觸動傳感器呈環狀，且網線的外圈均與MLS-9觸動傳感器連接。

進一步的，所述內管凹槽和外管凹槽均豎直設置，且內管凹槽和外管凹槽卡接。

進一步的，所述卡扣穿過內管凹槽與孔卡接。

進一步的，所述球框與內管之間焊接，外管與手柄之間焊接。

與現有技術相比，本實用新型的有益效果是：球桿采用內管和外管組合，可以根據不同人群身高調節球桿的長度，以方便使用，提高了羽毛球拍的使用范圍，球框內部設置的MLS-9觸動傳感器，手柄處安裝有揚聲器，可以在打球時通過震動發出音樂，在打球時播放節奏性的音樂，便于鼓舞人運動，同時手柄內部可以自由操控音樂播放，具備了MP3的功能，整體結構合理，功能多樣，具有一定的趣味性。

附圖說明

圖1是本實用新型整體的結構示意圖；

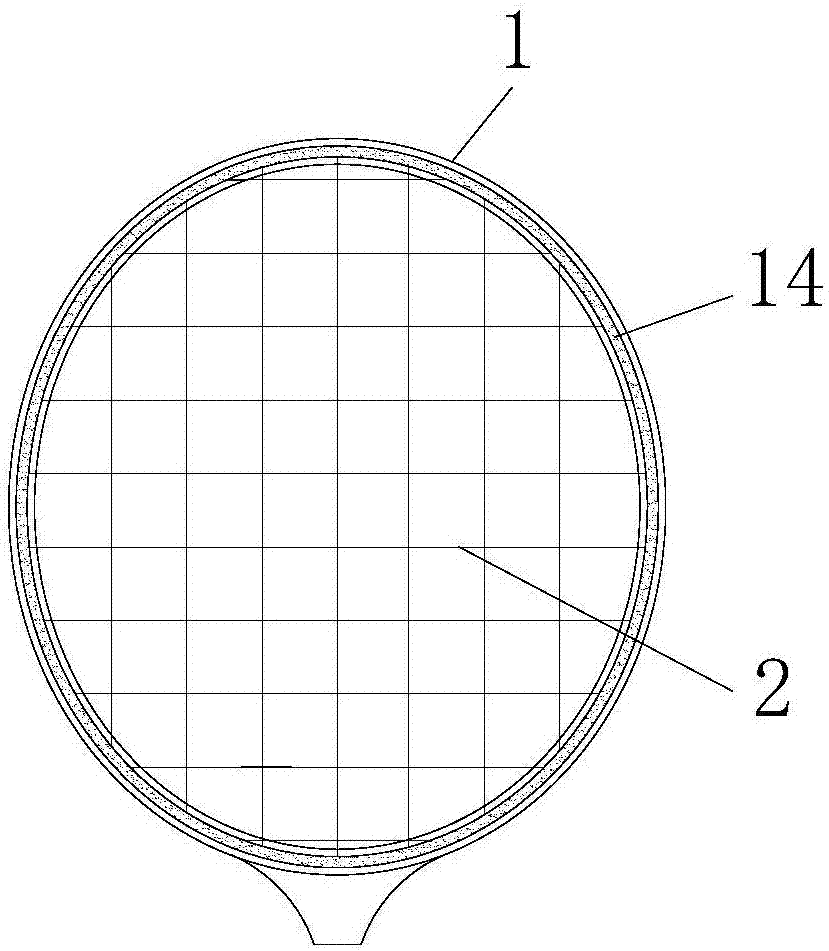

圖2是本實用新型球框的結構示意圖；

圖3是本實用新型手柄的結構示意圖；

圖4是本實用新型內管和外管的結構示意圖。

附圖標記中：1-球框；2-網線；3-內管；4-內管凹槽；5-外管；6-外管凹槽；7-揚聲器；8-手柄；9-透明滑蓋；10-按鈕；11-顯示屏；12-孔；13-卡扣；14-MLS-9觸動傳感器；15-USB接口；16-蓄電池；17-Athlon 64X2處理器；18-滑軌；19-彈簧。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種帶音樂的羽毛球拍，包括球框1、內管3、外管5和手柄8，所述球框1中間安裝有網線2，球框1的內部安裝有MLS-9觸動傳感器14，球框1的下端固定連接有內管3，內管3的下端與外管5滑動連接，且內管3設置在外管5的內部，內管3的表面設置有內管凹槽4，內管凹槽4內部通過彈簧19安裝有卡扣13，外管5的表面設置有外管凹槽6，外管凹槽6表面依次豎直設置有若干個孔12，外管5的下端與手柄8固定連接，手柄8的前端傾斜表面嵌入安裝有揚聲器7，手柄8的內部安裝有顯示屏11，顯示屏11的下端設置有按鈕10，顯示屏11和按鈕10的外端安裝有透明滑蓋9，透明滑蓋9與手柄8內部兩端安裝的滑軌18滑動連接，手柄8內部位于按鈕10的下端安裝有Athlon 64X2處理器17，Athlon64X2處理器17的下端安裝有蓄電池16，手柄8的下端表面嵌入安裝有USB接口15，所述揚聲器7、顯示屏11、MLS-9觸動傳感器14和Athlon 64X2處理器17均與蓄電池16之間電性連接。

進一步的，所述MLS-9觸動傳感器14呈環狀，且網線2的外圈均與MLS-9觸動傳感器14連接，保證打球時網線震動發出音樂。

進一步的，所述內管凹槽4和外管凹槽6均豎直設置，且內管凹槽4和外管凹槽6卡接，保證內管3與外管5的相對穩定。

進一步的，所述卡扣13穿過內管凹槽4與孔12卡接，保證球桿長度的便于調整和穩定性。

進一步的，所述球框1與內管3之間焊接，外管5與手柄8之間焊接，保證球拍整體的牢固性。

本實用新型提到的MLS-9觸動傳感器14有開或關兩種狀態，它的工作方式非常像是門鈴上的按鈕：當它被按下時，電路接通，電流就會通過，RCX就能夠檢測到電流，程序就會讀取MLS-9觸動傳感器的當前狀態。

工作原理：球框1內部安裝的MLS-9觸動傳感器14與網線2連接，在網線2接觸到球時，網線2震動，MLS-9觸動傳感器14將信息通過內管3和外管5內部的導線傳遞給Athlon 64X2處理器17，Athlon 64X2處理器17控制揚聲器7發出音樂，可以在打球時起到鼓舞作用，在不同身高人群使用時，可以按下外管凹槽6表面的卡扣13，內管3便可以相對于外管5滑動，將卡扣13卡在相應的外管凹槽6表面的孔12上，將球桿調節到自身適宜的長度，便于使用，內管凹槽4和外管凹槽6的卡接，保證了球桿的穩定性，卡扣13便于調節長度，同時手柄8可用作MP3，USB接口15可以給蓄電池16充電，透明滑蓋9的上下滑動，便于觀察顯示屏11，同時防止運動時誤按了按鈕10，具有一定保護作用，充分利用了手柄8的空間。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
