本技術屬于健身器材領域，具體地說，是涉及一種臂力器。

背景技術：

1、臂力器是一種常用的健身器材，目前的臂力器主要是彈簧型臂力器。

2、彈簧型臂力器具有以下缺點：

3、(1)安全性差。常有彈簧夾住頭發或脫手彈出導致意外受傷的事故。

4、(2)穩定性差。彈簧易隨使用時間變長而變形，標稱力度也發生變化。

5、(3)通用性不理想。彈簧的粗細等材料特性決定其不同使用力度，每種型號的臂力器其使用力度固定無法調節。

6、(4)動作單一，只能通過向內擠壓訓練胸部肌肉，無法實現向外拉伸。

7、(5)互動性差。作為純機械器件，其無法監測用戶動作幅度、力度、次數等數據，更無法與運動軟件聯通互動。

技術實現思路

1、本實用新型提供了一種臂力器，解決了現有技術中臂力器安全性差、穩定性差的技術問題。

2、為達到上述技術目的，本實用新型采用以下技術方案實現：

3、一種臂力器，包括：

4、電機，其包括定子和轉子；

5、第一力臂，其一端與所述定子連接；

6、第二力臂，其一端與所述轉子連接；

7、主控單元，其控制所述電機的運行。

8、本申請一些實施例中，所述臂力器還包括用于調整電機電流方向和大小的操作單元；所述操作單元與所述主控單元電連接。

9、本申請一些實施例中，所述操作單元包括：

10、控制按鈕，其用于改變電機電流方向；

11、調節旋鈕，其用于調節電機電流大小。

12、本申請一些實施例中，所述臂力器還包括顯示屏，所述主控單元控制所述顯示屏顯示電機的電流方向和大小。

13、本申請一些實施例中，所述臂力器還包括角度傳感器，所述角度傳感器檢測所述轉子的轉動角度，并將檢測到的信號發送至所述主控單元。

14、本申請一些實施例中，所述第一力臂的另一端套設有第一把手，所述第一把手內設置有第一壓力傳感器，所述第一壓力傳感器將檢測到的壓力信號發送至所述主控單元；

15、所述第二力臂的另一端套設有第二把手，所述第二把手內設置有第二壓力傳感器，所述第二壓力傳感器將檢測到的壓力信號發送至所述主控單元。

16、本申請一些實施例中，所述臂力器還包括藍牙模塊，所述主控單元通過所述藍牙模塊與移動終端進行通信。

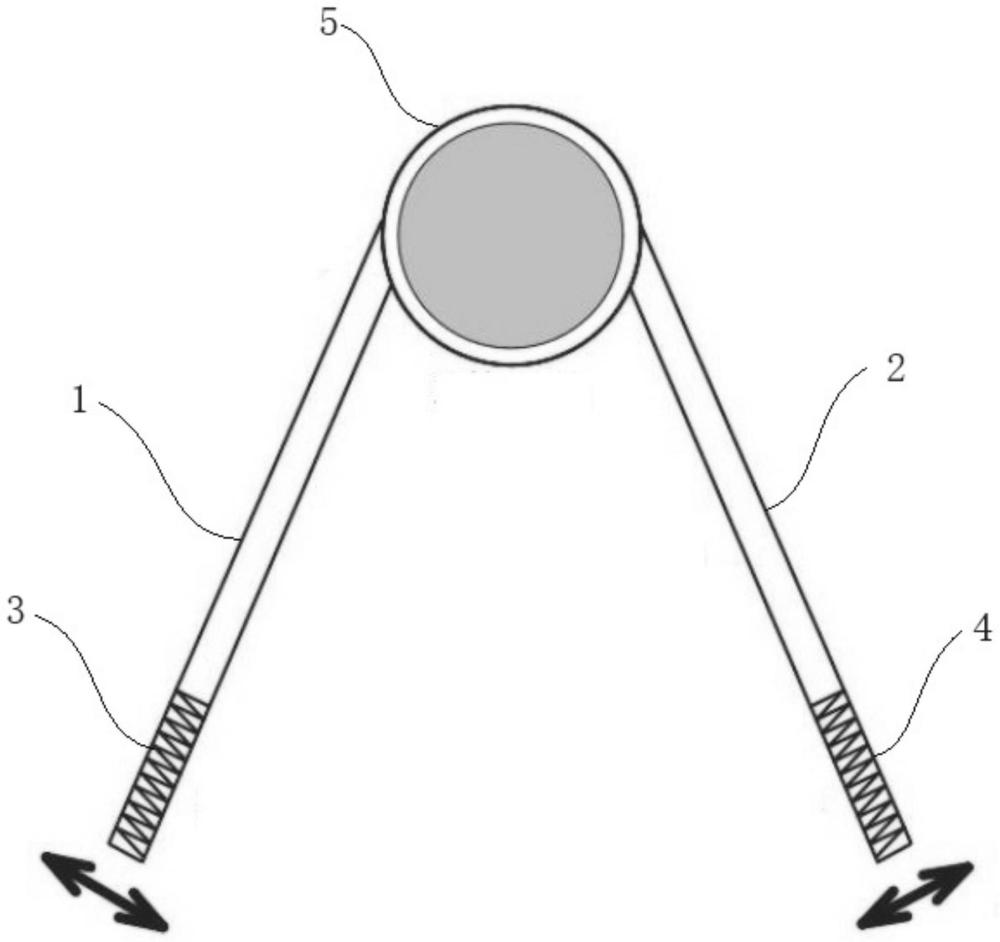

17、本申請一些實施例中，所述臂力器還包括圓盤狀的殼體，所述主控單元和所述電機位于所述殼體內；

18、在所述殼體的圓周面上沿著所述殼體的圓周方向間隔設置有第一條形孔、第二條形孔；

19、所述第一力臂的一端伸入所述第一條形孔內，與所述電機的定子連接；

20、所述第二力臂的一端伸入所述第二條形孔內，與所述電機的轉子連接。

21、本申請一些實施例中，所述臂力器還包括電池，所述電池為所述臂力器的各個用電器件供電。

22、本申請一些實施例中，所述電池為充電電池，所述臂力器還包括充電接口，所述充電接口為所述電池充電。

23、與現有技術相比，本實用新型的優點和積極效果是：本實用新型的臂力器，通過設計電機作為阻力源，第一力臂的一端與電機的定子連接，第二力臂的一端與電機的轉子連接，主控單元控制電機的運行；當電機的轉子轉動時，轉子帶動第二力臂轉動，即在兩個力臂之間產生阻力，用戶通過克服阻力達到訓練的目的；本實施例的臂力器，利用電機代替彈簧作為阻力源，無需設計彈簧即可實現鍛煉功能，而且電機不會發生形變，穩定性優于彈簧，安全性強，提高了安全性和穩定性，解決了現有技術中臂力器安全性差、穩定性差的技術問題。

24、結合附圖閱讀本實用新型實施方式的詳細描述后，本實用新型的其他特點和優點將變得更加清楚。

技術特征：

1.一種臂力器，其特征在于：包括：

2.根據權利要求1所述的臂力器，其特征在于：所述操作單元包括：

3.根據權利要求1所述的臂力器，其特征在于：所述臂力器還包括顯示屏，所述主控單元控制所述顯示屏顯示電機的電流方向和大小。

4.根據權利要求1所述的臂力器，其特征在于：所述臂力器還包括角度傳感器，所述角度傳感器檢測所述轉子的轉動角度，并將檢測到的信號發送至所述主控單元。

5.根據權利要求1所述的臂力器，其特征在于：

6.根據權利要求1所述的臂力器，其特征在于：所述臂力器還包括藍牙模塊，所述主控單元通過所述藍牙模塊與移動終端進行通信。

7.根據權利要求1所述的臂力器，其特征在于：所述臂力器還包括圓盤狀的殼體，所述主控單元和所述電機位于所述殼體內；

8.根據權利要求1至7中任一項所述的臂力器，其特征在于：所述臂力器還包括電池，所述電池為所述臂力器的各個用電器件供電。

9.根據權利要求8所述的臂力器，其特征在于：所述電池為充電電池，所述臂力器還包括充電接口，所述充電接口為所述電池充電。

技術總結
本技術公開了一種臂力器，包括：電機，其包括定子和轉子；第一力臂，其一端與定子連接；第二力臂，其一端與轉子連接；主控單元，其控制電機的運行。本技術的臂力器，通過設計電機作為阻力源，第一力臂的一端與電機的定子連接，第二力臂的一端與電機的轉子連接，主控單元控制電機的運行；當電機的轉子轉動時，轉子帶動第二力臂轉動，即在兩個力臂之間產生阻力，用戶通過克服阻力達到訓練的目的；本實施例的臂力器，利用電機代替彈簧作為阻力源，無需設計彈簧即可實現鍛煉功能，而且電機不會發生形變，穩定性優于彈簧，安全性強，提高了安全性和穩定性，解決了現有技術中臂力器安全性差、穩定性差的技術問題。

技術研發人員：崔京軍,胡風岳,臧浩
受保護的技術使用者：卡奧斯創智物聯科技有限公司
技術研發日：20231229
技術公布日：2025/3/20
