本發明涉及康復訓練醫療器械，尤其涉及一種神經康復用多功能運動訓練組合裝置。

背景技術：

1、神經康復是指根據各種神經系統疾病功能障礙的特點，采用物理治疔等康復方法，進行有針對性的綜合治療，減輕疾病和損傷所致的殘損程度，使病人有較好的生存質量并重返社會。

2、在神經康復治療過程中，一般患者會采用康復訓練裝置進行康復訓練，目前大多數康復訓練裝置分為手臂訓練和腿部訓練兩種裝置，只能一次采用一種裝置進行康復訓練，導致康復訓練裝置的訓練效果較為單一，不能夠全面地對患者進行神經康復治療，并且患者本身移動困難，不便于更換康復訓練裝置，使得患者不能夠同時進行多種訓練，訓練效果不佳。

3、公開（公告）號為（cn?116726444?a）及一種兒童神經康復用多功能運動訓練裝置，包括底座、滑動座椅組件；本發明通過設置的可滑動的滑動座椅組件，在重力作用下，滑動座椅組件可沿滑軌滑動回初始位置；通過設置的電磁插銷，可分別固定滑動座椅組件和履帶；通過設置的電推桿，可輔助座椅上的兒童進行坐站訓練運動；通過設置的扶手前端的握力球，可輔助兒童進行握力訓練；通過設置的顯示器，可引導兒童進行正確的康復運動訓練；通過設置的底座安裝架上的滑槽及滑槽內安裝的手扶桿，可調整手扶桿的高度，適應兒童不同的姿勢的抓扶需求；通過設置的底座四角處安裝的萬向滑輪，可實現便捷移動。

4、但是該申請中并未設有帶有壓力調節部件的下肢訓練裝置，訓練時無法根據患者的訓練情況隨時進行調整，導致患者的訓練效果不佳，并且還沒有設置可以跟隨患者的躺坐狀態進行切換的氣囊支撐結構，導致患者在躺下或坐起的狀態下需要進行鍛煉時，可能會感到不適，進而影響鍛煉效果。

技術實現思路

1、針對上述存在的問題，本發明旨在提供一種神經康復用多功能運動訓練組合裝置，設有帶有壓力調節部件的下肢訓練裝置，訓練時可以根據患者的訓練情況隨時進行調整，使患者的訓練效果好，并且還設置有可以跟隨患者的躺坐狀態進行切換的氣囊支撐結構，導致患者在躺下或坐起的狀態下需要進行鍛煉時，感到舒適，不會影響鍛煉效果。

2、本發明所采用的技術方案的主要思路：為達到同時鍛煉上肢和下肢的目的，本申請在床體的上方設置了上肢訓練裝置和下肢訓練裝置，由于患者在鍛煉上肢時需要推動活動連接與床體兩側的擺臂，使擺臂進行往復運動，因此，本申請通過在床體的下方設置傳動結構，在患者進行鍛煉時，能夠通過傳動結構使擺臂在進行往復運動的同時還能夠對擺臂的阻力進行調節，進而達到鍛煉上肢的目的；

3、本申請還在床體上設置了下肢訓練裝置，在進行下肢訓練時，為了對患者的下肢進行全面的鍛煉，患者需要坐起來進行鍛煉，因此，本申請通過電動推桿將床體的上半部分撐起來，為了使患者坐的更加舒適，在電動推桿將床體的上半部分撐起來的同時，位于床體上半部分的床體氣囊能夠通過與電動推桿實現聯動，電動推桿在撐起床體的上班部分時能夠將氣囊充滿氣，對患者的腰部進行支撐；

4、患者在鍛煉下肢時，將腳部放置到踏板上，為了對腳部進行全面的鍛煉本申請將踏板設置為可以前后轉動的結構，并且，在踏板的前方和后方均設有縱向的重力調節組件，通過增加或減少砝碼的數量以達到對踏板前后的重力進行調節的目的，是本申請的鍛煉裝置在患者不同的恢復階段或者訓練階段均能夠進行使用，并且，為了是患者的腿部也能得到鍛煉，本申請設置有橫向的阻力調節組件，能夠通過彈性件的彈力達到對患者的腿部鍛煉的目的。

5、為了實現上述目的，本發明所采用的技術方案如下：

6、一種神經康復用多功能運動訓練組合裝置，包括床體，所述床體包括上床體和與上床體相連的下床體，上床體上設置有神經康復用訓練裝置，所述上床體包含前部床體和后部床體，所述神經康復用訓練裝置包括上肢訓練裝置和下肢訓練裝置，其特征在于：

7、所述上肢訓練裝置包括位于前部床體兩側的上肢訓練器，以及位于前部床體的下方并與上肢訓練器相連的傳動結構；

8、所述下肢訓練裝置包括位于后部床體上方的兩個下肢訓練器，以及位于后部床體的下方并與兩個下肢訓練器相連的調節結構；

9、所述后部床體對稱開設有滑動通槽，下肢訓練器套設于對應的滑動通槽中；

10、所述上床體和下床體之間還設有氣囊支撐結構。

11、進一步的，所述傳動結構包括位于前部床體的下方的主限位柱，對稱設于主限位柱兩側的多個子限位柱，以及與主限位柱相連的阻力調整部件。

12、進一步的，多個所述子限位柱和主限位柱沿上床體橫向螺旋狀布設。

13、進一步的，所述阻力調整部件包括與主限位柱相連的活動連桿，與活動連桿相連的齒輪，以及與齒輪相嚙合的調整組件。

14、進一步的，所述調整組件包括與齒輪相嚙合的齒條，與齒條相連的一號彈性件，以及與一號彈性件相連的固定件。

15、進一步的，所述氣囊支撐結構包括與下床體相連的驅動器，以及與驅動器相連并位于上床體上表面的氣囊。

16、進一步的，所述調節結構包括與下肢訓練器相連并位于后部床體的下方的壓力調節部件。

17、進一步的，所述下肢訓練器包括對稱設于后部床體的上方的下肢活動組件，每個所述下肢活動組件均包括套設于腳部的活動套件以及位于活動套件下方的移動塊，所述移動塊套設于滑動通槽中。

18、進一步的，所述壓力調節部件包括橫向調節組件和縱向調節組件；所述橫向調節組件包括位于后部床體的下方并與移動塊相連的二號彈性件；所述縱向調節組件包括與活動套件的前端相連的一號壓力組塊，以及與活動套件的后端相連的二號壓力組塊。

19、進一步的，所述一號壓力組塊和二號壓力組塊均位于后部床體的下方。

20、本發明的有益效果是：與現有技術相比，本發明的改進之處在于，

21、本申請通過在同一個床體上同時設置上肢訓練裝置和下肢訓練裝置以達到患者需要同時進行上肢訓練和下肢訓練的目的；

22、本申請在床體的下方設置傳動結構，在患者進行鍛煉時，能夠通過傳動結構使擺臂在進行往復運動的同時還能夠對擺臂的阻力進行調節，進而達到鍛煉上肢的目的，在鍛煉上肢的同時，還能夠將腳部放置到踏板上，為了對腳部進行全面的鍛煉本申請將踏板設置為可以前后轉動的結構，并且，在踏板的前方和后方均設有縱向的重力調節組件，通過增加或減少砝碼的數量以達到對踏板前后的重力進行調節的目的，是本申請的鍛煉裝置在患者不同的恢復階段或者訓練階段均能夠進行使用，并且，為了使患者的腿部也能得到鍛煉，本申請設置有橫向的阻力調節組件，能夠通過彈性件的彈力達到對患者的腿部鍛煉的目的；

23、為了使患者坐的更加舒適，本申請還在床體上設置有氣囊支撐結構，能夠對患者的腰部進行柔性支撐；由于電動推桿的外部還設有一層空腔，電動推桿上還設有活塞，當電動推桿伸長時，在將前部床體支撐起來的同時，還能夠通過活塞擠壓空腔內的空氣，使空腔中的空氣通過充氣管進入氣囊中，使氣囊膨脹。

技術特征：

1.一種神經康復用多功能運動訓練組合裝置，包括床體，所述床體包括上床體和與上床體相連的下床體（3），上床體上設置有神經康復用訓練裝置，所述上床體包含前部床體（1）和后部床體（2），所述神經康復用訓練裝置包括上肢訓練裝置和下肢訓練裝置，其特征在于：

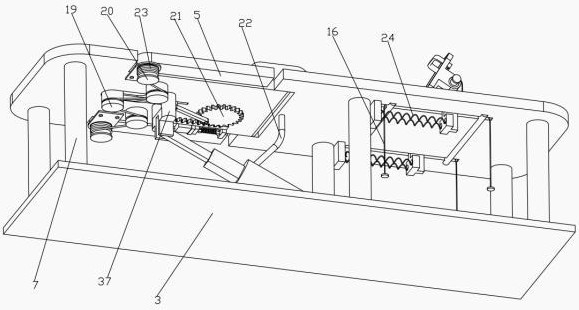

2.根據權利要求1所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述傳動結構包括位于前部床體（1）的下方的主限位柱（19），對稱設于主限位柱（19）兩側的多個子限位柱（20），以及與主限位柱（19）相連的阻力調整部件。

3.根據權利要求2所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：多個所述子限位柱（20）和主限位柱（19）沿上床體橫向螺旋狀布設。

4.根據權利要求3所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述阻力調整部件包括與主限位柱（19）相連的活動連桿，與活動連桿相連的齒輪（21），以及與齒輪（21）相嚙合的調整組件。

5.根據權利要求4所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述調整組件包括與齒輪（21）相嚙合的齒條（25），與齒條（25）相連的一號彈性件，以及與一號彈性件相連的固定件。

6.根據權利要求5所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述氣囊支撐結構包括與下床體（3）相連的驅動器，以及與驅動器相連并位于上床體上表面的氣囊（4）。

7.根據權利要求6所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述調節結構包括與下肢訓練器相連并位于后部床體（2）的下方的壓力調節部件。

8.根據權利要求7所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述下肢訓練器包括對稱設于后部床體（2）的上方的下肢活動組件，每個所述下肢活動組件均包括套設于腳部的活動套件以及位于活動套件下方的移動塊，所述移動塊套設于滑動通槽（6）中。

9.根據權利要求8所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述壓力調節部件包括橫向調節組件和縱向調節組件；所述橫向調節組件包括位于后部床體（2）的下方并與移動塊相連的二號彈性件；所述縱向調節組件包括與活動套件的前端相連的一號壓力組塊，以及與活動套件的后端相連的二號壓力組塊。

10.根據權利要求9所述的一種神經康復用多功能運動訓練組合裝置，其特征在于：所述一號壓力組塊和二號壓力組塊均位于后部床體（2）的下方。

技術總結
本發明公開了一種神經康復用多功能運動訓練組合裝置，涉及康復訓練醫療器械技術領域，提供一種神經康復用多功能運動訓練組合裝置，包括上肢訓練裝置和下肢訓練裝置，上肢訓練裝置包括位于上床體兩側并與前部床體相連的上肢訓練器，以及位于前部床體的下方并與上肢訓練器相連的傳動結構；下肢訓練裝置包括位于后部床體的上方的下肢訓練器，以及位于后部床體的下方并與下肢訓練器相連的調節結構；后部床體對稱開設有滑動通槽，每個滑動通槽中均套設有下肢訓練器；上床體和下床體之間還設有氣囊支撐結構。本發明通過將上肢訓練裝置和下肢訓練裝置設置于同一個床體上以達到同時鍛煉上肢和下肢的目的。

技術研發人員：張斌,劉金芳,王軍成,馬小虎,李榕,馬輝,黃德俊,饒帝雄,劉海童
受保護的技術使用者：寧夏醫科大學總醫院
技術研發日：
技術公布日：2025/4/6
