本技術涉及康復儀器，更具體地，涉及一種踝泵運動規范裝置。

背景技術：

1、目前的踝泵運動方法是患者通過自行進行腳踝運動，即足背反復勾攏和伸展，反復收縮和放松腳踝肌肉來促進血液循環。然而，這種操作存在一些問題，踝泵運動的過程受到個體技巧和力度的影響，難以保證每次踝泵運動的一致性，未能達到規范的要求，康復效果較差，因此急需對此進行改進。

技術實現思路

1、本實用新型的目的在于克服上述現有技術的不足，提供一種踝泵運動規范裝置，患者平躺在床上，腳踩住踏板，足背重復彎曲和伸展，足背伸展時能夠帶動踏板轉動并拉伸拉簧，當伸展到與接近開關發生接觸時，足背再?gòu)澢ㄟ^(guò)設置拉簧和接近開關能夠保證踝泵運動的一致性，提高康復效果。

2、為了實現上述目的，本實用新型采用如下技術方案：

3、本實用新型公開了一種踝泵運動規范裝置,包括床，所述床上部設置有支撐架、兩個踩踏組和與踩踏組對應的滑塊，所述支撐架水平段位于踩踏組上方，每組所述踩踏組包括兩個固定在床上部的支撐件和位于兩個支撐件之間的踏板，所述踏板靠近下部的兩側設有第一連接軸，所述支撐件包括連接板，所述第一連接軸與連接板鉸接，所述踏板上端與支撐架水平段通過拉簧連接，所述滑塊內部安裝有接近開關，轉動所述踏板，所述踏板背面能夠抵接或脫離接近開關。

4、進一步的，所述支撐件包括弧形槽，所述踏板靠近上部的兩側設有第二連接軸，所述第二連接軸插入弧形槽內且能夠沿著弧形槽移動。

5、進一步的，所述第二連接軸兩端連接有滾輪，所述滾輪插入弧形槽內且能夠沿著弧形槽滾動。

6、進一步的，所述床上部設有與踩踏組對應的第一滑槽，所述滑塊能夠沿著第一滑槽移動，用以靠近或遠離踏板。

7、進一步的，所述滑塊背面設有螺桿，所述床上部固定有豎板，所述螺桿貫穿豎板，所述螺桿外側螺紋連接有第一螺母和第二螺母，所述第一螺母和第二螺母分別抵接豎板兩側。

8、進一步的，所述滑塊表面設有傾斜的第二滑槽，所述接近開關位于第二滑槽內且能夠沿著第二滑槽移動。

9、進一步的，所述接近開關通過螺栓固定，所述第二滑槽兩側設有導向槽，所述螺栓貫穿導向槽后插入接近開關內固定。

10、進一步的，所述滑塊上表面位于第二滑槽兩側處設置有緩沖墊。

11、進一步的，所述床上部安裝有與踩踏組對應的綁帶。

12、進一步的，所述床上部設置有顯示器

13、本實用新型的有益效果是：

14、使用時，患者平躺在床上，雙腳抵住踏板，患者腳踝運動使得足背伸展，踏板能夠以第一連接軸為鉸接點朝接近開關處轉動，并且拉伸拉簧，當踏板抵接滑塊，并且與接近開關接觸，與接近開關接觸時，在顯示器上會顯示數值，此時足背彎曲，踏板復位，完成一次踝泵運動，通過設置拉簧，能夠規范患者每次足背伸展時的力度，通過設置滑塊5，能夠規范患者每次足背伸展時的位置，有效的保證了一致性，提高患者康復效果。

技術特征：

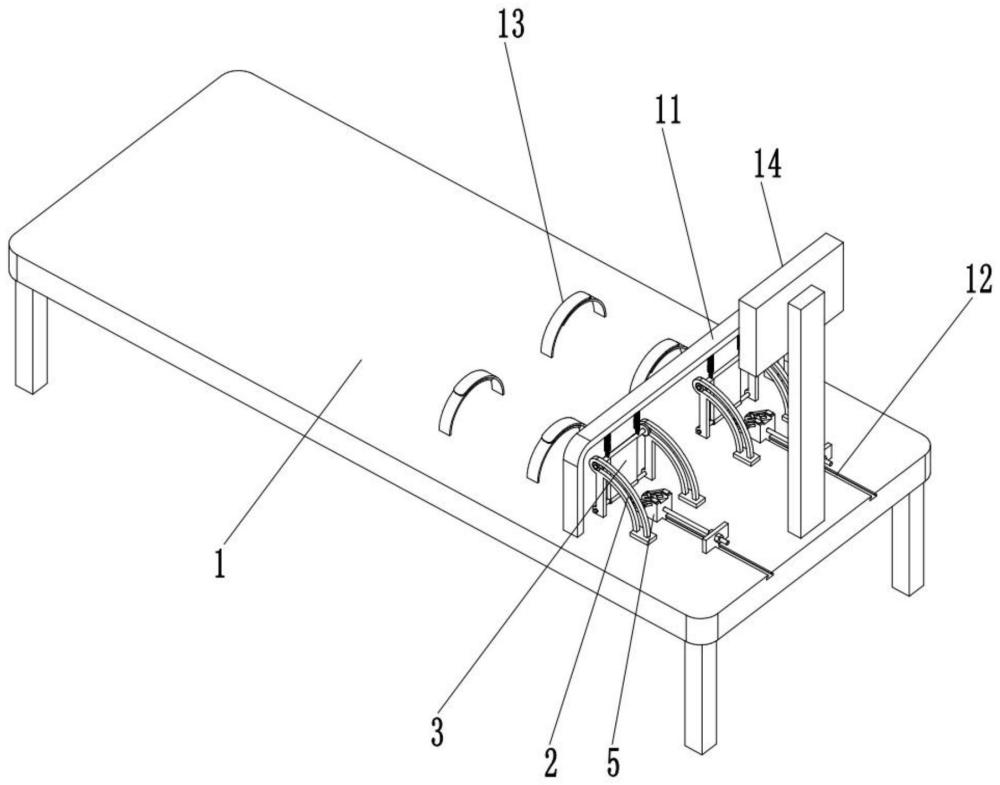

1.一種踝泵運動規范裝置，其特征在于，包括床(1)，所述床(1)上部設置有支撐架(11)、兩個踩踏組和與踩踏組對應的滑塊(5)，所述支撐架(11)水平段位于踩踏組上方，每組所述踩踏組包括兩個固定在床(1)上部的支撐件(2)和位于兩個支撐件(2)之間的踏板(3)，所述踏板(3)靠近下部的兩側設有第一連接軸(31)，所述支撐件(2)包括連接板(22)，所述第一連接軸(31)與連接板(22)鉸接，所述踏板(3)上端與支撐架(11)水平段通過拉簧(4)連接，所述滑塊(5)內部安裝有接近開關(6)，轉動所述踏板(3)，所述踏板(3)背面能夠抵接或脫離接近開關(6)。

2.根據權利要求1所述一種踝泵運動規范裝置，其特征在于，所述支撐件(2)包括弧形槽(21)，所述踏板(3)靠近上部的兩側設有第二連接軸(32)，所述第二連接軸(32)插入弧形槽(21)內且能夠沿著弧形槽(21)移動。

3.根據權利要求2所述一種踝泵運動規范裝置，其特征在于，所述第二連接軸(32)兩端連接有滾輪(33)，所述滾輪(33)插入弧形槽(21)內且能夠沿著弧形槽(21)滾動。

4.根據權利要求1所述一種踝泵運動規范裝置，其特征在于，所述床(1)上部設有與踩踏組對應的第一滑槽(12)，所述滑塊(5)能夠沿著第一滑槽(12)移動，用以靠近或遠離踏板(3)。

5.根據權利要求4所述一種踝泵運動規范裝置，其特征在于，所述滑塊(5)背面設有螺桿(53)，所述床(1)上部固定有豎板(7)，所述螺桿(53)貫穿豎板(7)，所述螺桿(53)外側螺紋連接有第一螺母(54)和第二螺母(55)，所述第一螺母(54)和第二螺母(55)分別抵接豎板(7)兩側。

6.根據權利要求1所述一種踝泵運動規范裝置，其特征在于，所述滑塊(5)表面設有傾斜的第二滑槽(51)，所述接近開關(6)位于第二滑槽(51)內且能夠沿著第二滑槽(51)移動。

7.根據權利要求6所述一種踝泵運動規范裝置，其特征在于，所述接近開關(6)通過螺栓(9)固定，所述第二滑槽(51)兩側設有導向槽(52)，所述螺栓(9)貫穿導向槽(52)后插入接近開關(6)內固定。

8.根據權利要求6所述一種踝泵運動規范裝置，其特征在于，所述滑塊(5)上表面位于第二滑槽(51)兩側處設置有緩沖墊(8)。

9.根據權利要求1所述一種踝泵運動規范裝置，其特征在于，所述床(1)上部安裝有與踩踏組對應的綁帶(13)。

10.根據權利要求1所述一種踝泵運動規范裝置，其特征在于，所述床(1)上部設置有顯示器(14)。

技術總結
本技術公開一種踝泵運動規范裝置，包括床，床上部設置有支撐架、兩個踩踏組和與踩踏組對應的滑塊，支撐架水平段位于踩踏組上方，每組踩踏組包括兩個固定在床上部的支撐件和位于兩個支撐件之間的踏板，踏板靠近下部的兩側設有第一連接軸，支撐件包括連接板，第一連接軸與連接板鉸接，踏板上端與支撐架水平段通過拉簧連接，滑塊內部安裝有接近開關，轉動踏板，踏板背面能夠抵接或脫離接近開關。本技術患者平躺在床上，腳踩住踏板，足背重復彎曲和伸展，足背伸展時能夠帶動踏板轉動并拉伸拉簧，當伸展到與接近開關發生接觸時，足背再?gòu)澢ㄟ^(guò)設置拉簧和接近開關能夠保證踝泵運動的一致性，提高康復效果。

技術研發人員：許周穎,金晶
受保護的技術使用者：紹興市婦幼保健院
技術研發日：20240416
技術公布日：2025/4/28
