本發明涉及健身器材，尤其涉及一種全自動折疊跑步機。

背景技術：

1、在當今社會，人們的生活節奏日益加快，健康問題愈發受到關注。隨著城市化進程的不斷推進，居民居住空間逐漸趨于緊湊，同時，大眾對健康生活方式的追求日益高漲，這使得家用健身器材市場呈現出蓬勃發展的態勢。跑步機作為一種能夠在室內進行有氧運動的便捷健身設備，深受廣大健身愛好者和普通家庭用戶的喜愛，在家庭中的普及率不斷提高。

2、然而，傳統跑步機在實際使用過程中暴露出諸多問題，嚴重影響了用戶體驗和產品的進一步推廣。首先，空間占用問題成為許多家庭在選擇跑步機時的一大顧慮。傳統跑步機的整體結構較為固定，在不使用時依然占據較大的室內空間，對于居住面積有限的小戶型家庭來說，這無疑是一個難以忽視的缺陷，導致部分用戶因空間限制而放棄購買跑步機。

3、其次，折疊操作的復雜性也是傳統跑步機的一大痛點。現有的一些折疊跑步機雖然在一定程度上考慮了空間收納問題，但折疊方式往往設計得不夠合理，需要用戶手動進行多個步驟的操作，例如頻繁地插拔固定銷、調整支架角度等，整個過程繁瑣且耗費體力，對于一些力氣較小或操作不便的用戶來說，完成折疊操作頗具難度，這也降低了用戶使用折疊功能的積極性。

4、再者，從結構設計的角度來看，現有的折疊跑步機在折疊結構上存在明顯不足。在折疊過程中，由于各部件之間的連接方式和運動軌跡不夠優化，常常出現卡頓、不順暢的情況，不僅影響了折疊效率，還可能導致部件之間的磨損加劇，縮短跑步機的使用壽命。而且，在折疊后的狀態下，跑步機的所占空間依舊很大。

5、因此，迫切需要一種全新設計的全自動折疊跑步機，以滿足用戶對于高效、便捷健身的需求。

技術實現思路

1、鑒于此，本發明提供一種全自動折疊跑步機，旨在解決傳統跑步機占地面積大、折疊不便、穩定性差的問題，為用戶提供更便捷、安全的跑步鍛煉設備。

2、本發明提供了一種全自動折疊跑步機，包括立架、后支架、前支架；后支架的一端通過轉軸a可轉動式安裝在立架的底部，立架上安裝有第一電動推桿用于帶動轉軸a及后支架旋轉實現自動折疊、展開。后支架的另一端與前支架可轉動連接，后支架與前支架的一端均設置有轉軸柄、轉軸套，后支架的轉軸柄與前支架的轉軸柄轉動連接；還包括轉軸b、圓弧折疊片，圓弧折疊片呈弧狀且兩端均設置有銷孔，圓弧折疊片的一端與轉軸套轉動連接，另一端與轉軸b轉動連接，轉軸b還與第二電動推桿連接。第二電動推桿驅動轉軸b帶動圓弧折疊片，進而改變后支架與前支架的位置狀態。此外還包括跑帶、滾筒以及驅動跑帶旋轉的電機，以滿足用戶正常的跑步鍛煉需求。

3、進一步地，滾筒可滑動調節安裝在后支架、前支架的端部。以便對跑帶的松緊度進行微調。

4、進一步地，后支架、前支架的轉軸柄通過固定銷連接，以保證連接的穩定性。圓弧折疊片與轉軸套同樣通過固定銷連接。

5、進一步地，第一電動推桿與轉軸a之間還設置有連接片，連接片的一端緊密卡接在轉軸a上，另一端與第一電動推桿以可轉動的方式連接，以此實現第一電動推桿對轉軸a、后支架的有效驅動。

6、進一步地，立架呈方框形狀，內部用于容納折疊后的后支架、前支架，有效節省收納空間，提升跑步機的空間利用率。

7、更優地，立架上安裝有控制面板，控制面板與第一電動推桿、第二電動推桿、跑帶電機電性連接。方便用戶通過控制面板對跑步機的折疊、展開以及跑步功能進行集中控制。

8、進一步地，圓弧折疊片的曲率半徑與后支架、前支架的折疊運動軌跡相適配，保證在折疊和展開過程中運動的順暢性與穩定性。

9、進一步地，第一電動推桿和第二電動推桿通過控制模塊實現聯動配合。

10、可選地，還配備設置在跑帶邊緣的安全感應條，當人體靠近或接觸到安全感應條時，跑帶電機立即停止工作，以保障用戶在使用過程中的安全。

11、與現有技術相比，本發明具備以下有益效果：

12、高效空間利用：立架設計為方框形狀，可在折疊后容納后支架與前支架，極大地節省了收納空間，尤其適合小戶型家庭，有效解決了傳統跑步機占地面積大的問題，提升了空間利用率，讓用戶在有限空間內也能方便使用跑步機。

13、便捷折疊操作：借助第一、第二電動推桿與巧妙設計的折疊結構，實現全自動折疊與展開。用戶僅需通過控制面板操作，無需繁瑣的手動步驟，操作簡單輕松，降低了使用門檻，提高了用戶使用折疊功能的積極性。

技術特征：

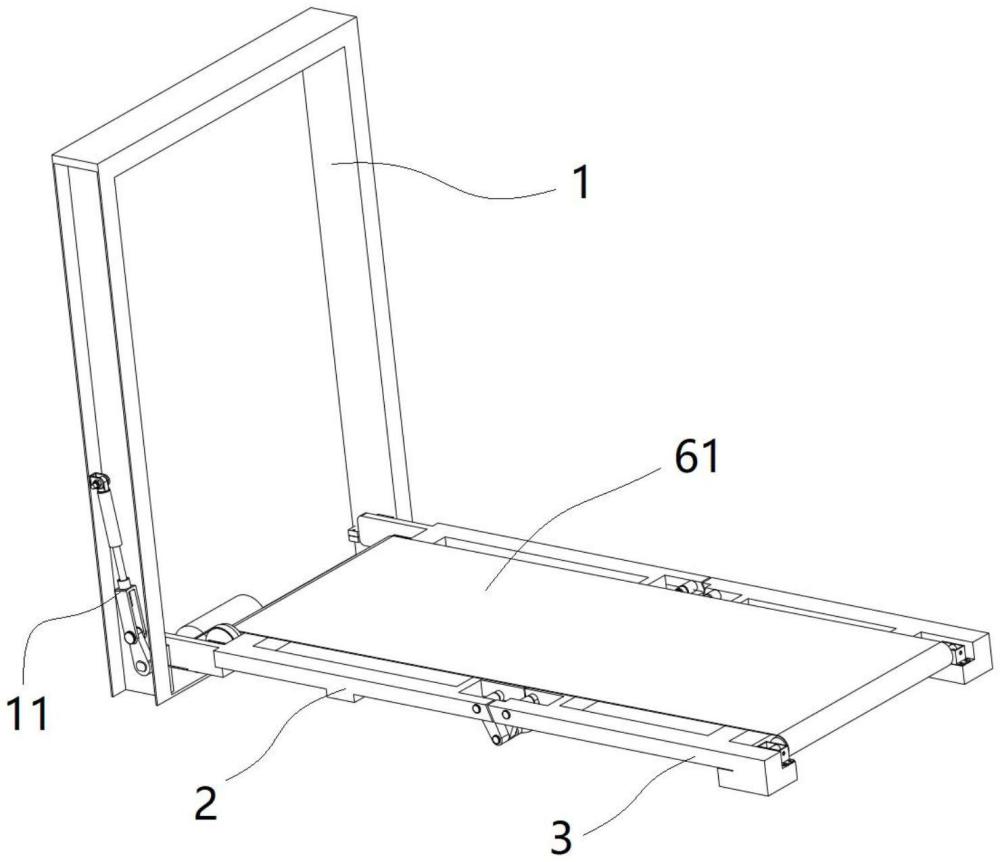

1.一種全自動折疊跑步機，其特征在于：包括立架(1)、后支架(2)、前支架(3)，所述后支架(2)的一端通過轉軸a(22)可轉動式安裝在立架(1)的底部，所述立架(1)上安裝有第一電動推桿(11)用于帶動轉軸a(22)及后支架(2)旋轉；所述后支架(2)的另一端與前支架(3)可轉動連接，所述后支架(2)與前支架(3)的一端均設置有轉軸柄(23)、轉軸套(24)，所述后支架(2)的轉軸柄(23)與前支架(3)的轉軸柄(23)轉動連接；還包括轉軸b(4)、圓弧折疊片(41)，所述圓弧折疊片(41)呈弧狀且兩端均設置有銷孔，圓弧折疊片(41)的一端與轉軸套(24)轉動連接，另一端與轉軸b(4)轉動連接，所述轉軸b(4)還與第二電動推桿(21)連接；所述第二電動推桿(21)驅動轉軸b(4)帶動圓弧折疊片(41)，進而改變后支架(2)與前支架(3)的位置狀態；還包括跑帶(61)、滾筒(62)以及驅動跑帶(61)旋轉的電機(6)。

2.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述滾筒(62)可滑動調節安裝在后支架(2)、前支架(3)的端部。

3.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述后支架(2)、前支架(3)的轉軸柄(23)通過固定銷(42)連接；所述圓弧折疊片(41)與轉軸套(24)通過固定銷(42)連接。

4.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述第一電動推桿(11)與轉軸a(22)之間還設置有連接片(5)，所述連接片(5)一端卡接在轉軸a(22)上，另一端與第一電動推桿(11)可轉動連接。

5.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述立架(1)呈方框形狀，內部用于容納折疊后的后支架(2)、前支架(3)。

6.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述立架(1)上安裝有控制面板，控制面板與第一電動推桿(11)、第二電動推桿(21)、跑帶電機(6)電性連接。

7.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述圓弧折疊片(41)的曲率半徑與后支架(2)、前支架(3)的折疊運動軌跡相適配。

8.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：所述第一電動推桿(11)和第二電動推桿(21)通過控制模塊實現聯動配合。

9.根據權利要求1所述的一種全自動折疊跑步機，其特征在于：還配備設置在跑帶(61)邊緣的安全感應條，當人體靠近或接觸到安全感應條時，跑帶電機(6)立即停止工作。

技術總結
本發明提供一種全自動折疊跑步機，屬于健身器材領域，其由立架、后支架、前支架構成，后支架的一端通過轉軸A可轉動式安裝在立架的底部，后支架與前支架的一端均設置有轉軸柄、轉軸套，圓弧折疊片的一端與轉軸套轉動連接，另一端與轉軸B轉動連接，轉軸B還與第二電動推桿連接。第二電動推桿驅動轉軸B帶動圓弧折疊片，進而改變后支架與前支架的位置狀態。本發明借助第一、第二電動推桿及轉軸B、圓弧折疊片，實現全自動折疊與展開。本發明在折疊后將立架、后支架、前支架合成一體，極大地節省了收納空間，有效解決了傳統跑步機占地面積大的問題，提升了空間利用率，讓用戶在有限空間內也能方便使用跑步機。

技術研發人員：趙云霞
受保護的技術使用者：浙江暢跑體育用品有限公司
技術研發日：
技術公布日：2025/4/28
