本發明涉及體育器械領域，特別涉及體育健康用具有殺菌效果的器械存儲箱。

背景技術：

1、體育健康器械存儲箱是專門用于存放體育器材的箱子或容器；大量用于健身房、學校體育器材室中。

2、在健身房和學校等場所中，體育器械是多人共用的物品，表面容易殘留使用者的汗液、皮屑等微生物滋生的養料，從而成為細菌和病毒的傳播載體。部分存儲箱內設置殺菌消毒的結構，如采用紫外光照或噴灑消毒液的方式進行殺菌，而器械存放時，部分位置可能不在光照區域內或噴灑區域內，從而造成殺菌不均勻，無法進行全面殺菌的問題。

技術實現思路

1、本發明為了解決殺菌不均勻，不易進行全面殺菌的技術問題，而提供體育健康用具有殺菌效果的器械存儲箱。

2、本發明通過以下技術方案解決上述技術問題：

3、本發明提供了體育健康用具有殺菌效果的器械存儲箱，包括箱體；還包括：定位夾持機構，所述定位夾持機構用于夾持存放在箱體內的體育器械；所述定位夾持機構的數目為若干個，且若干個定位夾持機構的一側均設置有噴灑機構；所述噴灑機構連接有消毒供液機構以及風機；驅動機構，所述驅動機構用于帶動若干個定位夾持機構同步自轉；所述驅動機構設置有一輸出軸；所述消毒供液機構和所述風機分別設置在輸出軸的底端和頂端，且輸出軸上設置有切換機構，以使輸出軸與消毒供液機構和風機進行切換連接。

4、在本技術方案中，在消毒殺菌的過程中，使器械進行自轉，方便噴灑機構對器械四周進行均勻殺菌。

5、優選地，所述噴灑機構包括圓環管；所述圓環管的四周固定安裝若干個u型管，且u型管與圓環管連通，所述u型管分為兩個橫向部和一豎向部，所述豎向部位于定位夾持機構的夾持槽一側，兩個所述橫向部分別位于夾持槽的頂部和底部，所述u型管沿長度方向均勻分布有若干個噴頭，且u型管兩端均閉口。

6、在本技術方案中，通過兩個橫向部和豎向部的設置，可為器械的頂部、底部以及側方進行噴灑消毒液，在器械自轉時，可進行四周、頂面以及底面的均勻消毒，提高了消毒的均勻性以及全面性。

7、優選地，所述消毒供液機構包括注料筒；所述注料筒的內部配合連接有活塞盤，所述活塞盤的底面與注料筒內壁圍成一腔體，所述注料筒的底部四周固定安裝有若干個出料管，且出料管與腔體連通，所述出料管延伸至箱體內，且出料管與圓環管固定連通，所述出料管與圓環管的連接處設置有第二單向閥；所述注料筒的底部安裝有第三單向閥，所述第三單向閥連接有進料管，所述進料管連接有存液箱。

8、優選地，所述活塞盤的頂部固接有推桿，所述推桿貫穿開設在注料筒頂部的通孔，且推桿上套設有第一彈簧，所述推桿通過第一彈簧與注料筒頂面彈性連接。

9、優選地，所述注料筒底部固接有載板，所述載板與支撐架固接；所述消毒供液機構還包括斜盤，所述斜盤中部固定安裝有轉動套，且斜盤的底面與推桿的頂端貼合，所述轉動套的頂端與輸出軸的底端間隙配合連接，且轉動套的底端與載板轉動連接。

10、在本技術方案中，在輸出軸與轉動套進行連接的情況下，輸出軸可帶動斜盤轉動，可使消毒供液機構持續注入消毒液體，進行消毒。

11、優選地，所述風機內設置有扇葉，所述扇葉中部固定安裝有圓套，所述圓套與輸出軸的頂端間隙配合連接。

12、在本技術方案中，在輸出軸與圓套進行連接的情況下，可驅動扇葉轉動，產生風干氣流。

13、優選地，所述切換機構包括推動組件以及插接組件，所述插接組件的數目為兩個，且兩個插接組件分別設置在輸出軸與圓套的連接處以及輸出軸與轉動套的連接處，所述圓套的內壁上和所述轉動套的內壁上均開設有用于插接組件插入的圓環槽，所述圓環槽內固定安裝有擋塊。

14、優選地，所述插接組件包括活動塊；所述輸出軸內沿長度方向開設有豎槽，所述活動塊的一側連接有第二彈簧，所述第二彈簧安裝至開設在豎槽側壁上的孔體中，所述活動塊的一側開設有導槽，所述導槽配合連接有插塊，且導槽內設置有第三彈簧，所述輸出軸側壁上開設有與活動塊配合的凹槽。

15、優選地，所述推動組件包括連桿；所述連桿的上下兩端均固接有一擠壓塊，兩個所述擠壓塊關于連桿中部對稱設置，位于連桿頂端的所述擠壓塊轉動連接有螺紋桿，所述螺紋桿與開設在輸出軸頂端的螺紋孔螺紋連接。

16、優選地，所述擠壓塊的一側和活動塊一側均設置斜面，且擠壓塊的斜面與活動塊的斜面相貼合。

17、在本技術方案中，通過切換機構可使風機和消毒供液機構與輸出軸進行切換連接。

18、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本發明各較佳實例。

19、本發明的積極進步效果在于：

20、上述提出的體育健康用具有殺菌效果的器械存儲箱，通過定位夾持機構進行器械的夾持，在定位夾持機構側方設置噴灑消毒液的噴灑機構，驅動機構驅動器械進行轉動，方便器械四周均被噴灑消毒殺菌，提高了殺菌的均勻性，便于進行器械四周全面的殺菌處理；進一步地，設置風干結構，在進行器械表面殺菌后，可進行器械表面的風干處理，將表面的消毒液蒸發去除，避免表面潮濕，影響存儲；更進一步地，設置的驅動機構除可驅動器械進行自轉外，還可為風機以及消毒供液機構提供驅動，使得消毒噴灑以及風干無需設置額外動力源；同時設置了切換機構，使風機和消毒供液機構與驅動機構的輸出軸進行切換連接，滿足噴灑和風干分開進行。

技術特征：

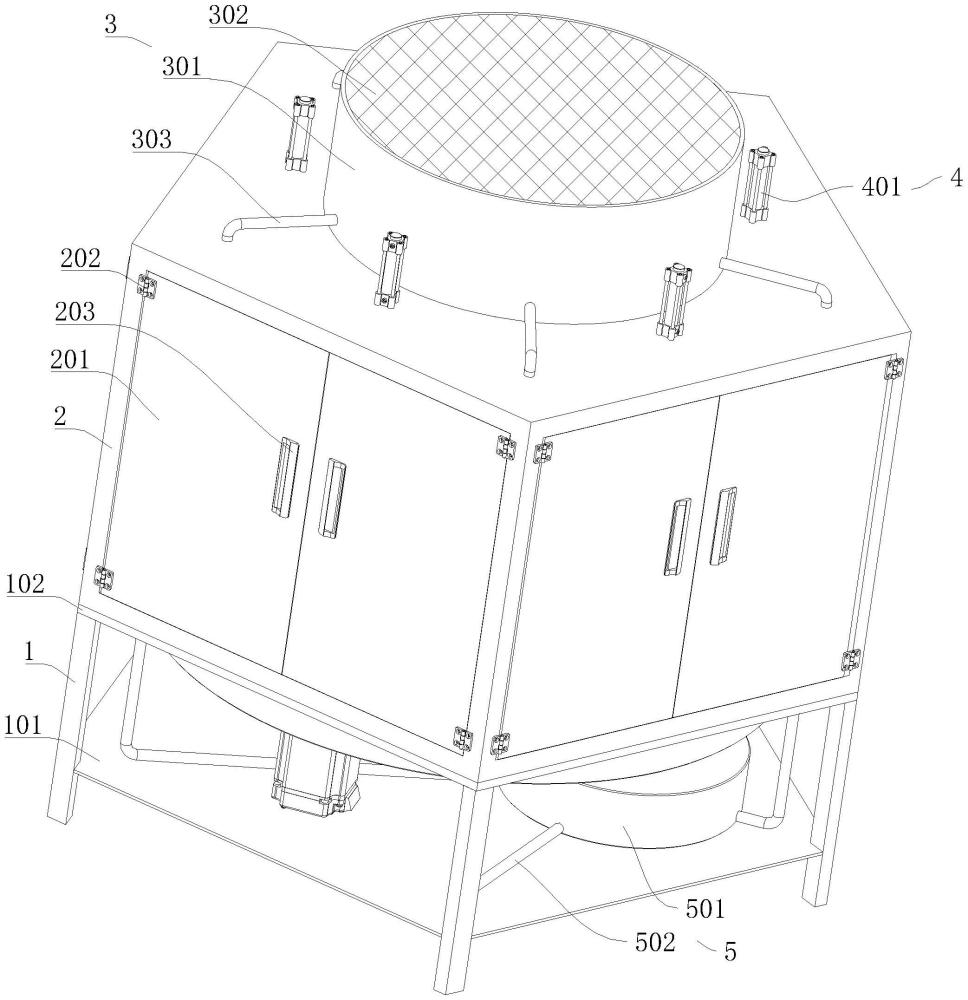

1.體育健康用具有殺菌效果的器械存儲箱，包括箱體(2)；其特征在于，還包括：

2.如權利要求1所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述噴灑機構(8)包括圓環管(803)；所述圓環管(803)的四周固定安裝若干個u型管(801)，且u型管(801)與圓環管(803)連通，所述u型管(801)分為兩個橫向部和一豎向部，所述豎向部位于定位夾持機構(4)的夾持槽一側，兩個所述橫向部分別位于夾持槽的頂部和底部，所述u型管(801)沿長度方向均勻分布有若干個噴頭(802)，且u型管(801)兩端均閉口。

3.如權利要求2所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述消毒供液機構(5)包括注料筒(501)；所述注料筒(501)的內部配合連接有活塞盤(504)，所述活塞盤(504)的底面與注料筒(501)內壁圍成一腔體，所述注料筒(501)的底部四周固定安裝有若干個出料管(502)，且出料管(502)與腔體連通，所述出料管(502)延伸至箱體(2)內，且出料管(502)與圓環管(803)固定連通，所述出料管(502)與圓環管(803)的連接處設置有第二單向閥(5021)；所述注料筒(501)的底部安裝有第三單向閥(506)，所述第三單向閥(506)連接有進料管(505)，所述進料管(505)連接有存液箱(507)。

4.如權利要求3所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述活塞盤(504)的頂部固接有推桿(503)，所述推桿(503)貫穿開設在注料筒(501)頂部的通孔，且推桿(503)上套設有第一彈簧(508)，所述推桿(503)通過第一彈簧(508)與注料筒(501)頂面彈性連接。

5.如權利要求4所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述注料筒(501)底部固接有載板(101)，所述載板(101)與支撐架(1)固接；所述消毒供液機構(5)還包括斜盤(9)，所述斜盤(9)中部固定安裝有轉動套(901)，且斜盤(9)的底面與推桿(503)的頂端貼合，所述轉動套(901)的頂端與輸出軸(701)的底端間隙配合連接，且轉動套(901)的底端與載板(101)轉動連接。

6.如權利要求1所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述風機(3)內設置有扇葉(304)，所述扇葉(304)中部固定安裝有圓套(3041)，所述圓套(3041)與輸出軸(701)的頂端間隙配合連接。

7.如權利要求1所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述切換機構包括推動組件(6)以及插接組件(10)，所述插接組件(10)的數目為兩個，且兩個插接組件(10)分別設置在輸出軸(701)與圓套(3041)的連接處以及輸出軸(701)與轉動套(901)的連接處，所述圓套(3041)的內壁上和所述轉動套(901)的內壁上均開設有用于插接組件(10)插入的圓環槽(11)，所述圓環槽(11)內固定安裝有擋塊(1101)。

8.如權利要求7所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述插接組件(10)包括活動塊(1001)；所述輸出軸(701)內沿長度方向開設有豎槽，所述活動塊(1001)的一側連接有第二彈簧(1002)，所述第二彈簧(1002)安裝至開設在豎槽側壁上的孔體中，所述活動塊(1001)的一側開設有導槽(1003)，所述導槽(1003)配合連接有插塊(1005)，且導槽(1003)內設置有第三彈簧(1004)，所述輸出軸(701)側壁上開設有與活動塊(1001)配合的凹槽。

9.如權利要求8所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述推動組件(6)包括連桿(604)；所述連桿(604)的上下兩端均固接有一擠壓塊(603)，兩個所述擠壓塊(603)關于連桿(604)中部對稱設置，位于連桿(604)頂端的所述擠壓塊(603)轉動連接有螺紋桿(602)，所述螺紋桿(602)與開設在輸出軸(701)頂端的螺紋孔螺紋連接。

10.如權利要求9所述的體育健康用具有殺菌效果的器械存儲箱，其特征在于：所述擠壓塊(603)的一側和活動塊(1001)一側均設置斜面，且擠壓塊(603)的斜面與活動塊(1001)的斜面相貼合。

技術總結
本發明提供了體育健康用具有殺菌效果的器械存儲箱，包括箱體；還包括：定位夾持機構，所述定位夾持機構用于夾持存放在箱體內的體育器械；所述定位夾持機構的數目為若干個，且若干個定位夾持機構的一側均設置有噴灑機構；所述噴灑機構連接有消毒供液機構以及風機；驅動機構，所述驅動機構用于帶動若干個定位夾持機構同步自轉；所述驅動機構設置有一輸出軸；所述消毒供液機構和所述風機分別設置在輸出軸的底端和頂端，且輸出軸上設置有切換機構，以使輸出軸與消毒供液機構和風機進行切換連接。在消毒殺菌的過程中，使器械進行自轉，方便噴灑機構對器械四周進行均勻殺菌。

技術研發人員：王俊,湯盈
受保護的技術使用者：宿州學院
技術研發日：
技術公布日：2025/4/24
