本發明涉及重癥醫學患者呼吸訓練輔助設備，屬于重癥醫學科。

背景技術：

1、重癥醫學科是醫院中專門負責收治和管理危急重癥患者的醫療單元。它集合了危重病人的監測、診斷、治療、護理和康復等多方面的高級醫療技術，是醫院內的一個重要部門，icu內配備了先進的醫療設備，如多功能監護儀、呼吸機、除顫儀、血液凈化裝置等，以及專業的醫療團隊，包括重癥醫學專家、專科醫生、護士和呼吸治療師等。這些人員和設備共同為危重患者提供全天候、全方位的監護和治療，icu主要收治的對象包括各種急危重癥患者，如嚴重創傷、大出血、休克、急性呼吸衰竭、急性心力衰竭、嚴重心律失常、急性中毒、多器官功能衰竭等。在這里，患者可以得到及時、有效的搶救和治療，以提高生存率、降低并發癥和后遺癥的發生率，除了治療外，icu還注重患者的康復和護理。醫護人員會根據患者的具體情況，制定個性化的康復計劃，并提供專業的護理服務，以幫助患者盡快恢復健康。

2、重癥醫學科輔助呼吸訓練是針對危重患者進行的一種重要的康復干預治療方式，旨在通過各種呼吸運動和呼吸治療技術來重建正常的呼吸模式，增強呼吸肌的功能，改善肺通氣，減輕呼吸困難，提高肺功能。

3、重癥醫學患者在進行輔助呼吸訓練時，由于患者在不同康復狀態下所接受的呼吸訓練方式不同，在實際操作時難以根據患者的實際情況進行呼吸訓練，且現有呼吸訓練裝置的訓練方式單一，難以在腹式呼吸訓練和阻力呼吸訓練過程中進行切換，影響訓練效果。

技術實現思路

1、本發明為了解決重癥醫學患者輔助呼吸訓練時不易根據實際情況調節訓練強度和方式的技術問題，而提供重癥醫學患者呼吸訓練輔助設備。

2、本發明通過以下技術方案解決上述技術問題：

3、本發明提供了重癥醫學患者呼吸訓練輔助設備，所述重癥醫學患者呼吸訓練輔助設備包括：

4、儲氣組件，所述儲氣組件由箱體組成，所述儲氣組件底部固定連接有安裝組件，所述安裝組件內部嵌設有若干個均勻分布的氣囊，所述儲氣組件內部分別固定安裝有輸氣組件和鎖緊組件，且輸氣組件與氣囊連通；

5、輔助訓練組件，所述輔助訓練組件固定安裝至儲氣組件外壁，所述輔助訓練組件內部活動套接有軟管，所述軟管貫穿儲氣組件內壁并延伸至箱體內部，且軟管位于箱體內壁的鎖緊組件之間。

6、在本技術方案中，所述箱體內壁通過連接彈簧與推板連接，所述推板邊緣與密封條固定連接，且密封條與箱體內壁密封貼合，所述推板位于箱體一側，所述箱體另一側底部設有輸氣組件，所述箱體頂部密封嵌合有蓋板，所述蓋板一端與箱體鉸接，且蓋板另一端通過鎖扣與箱體連接，所述蓋板底部固定安裝有紫外線殺菌燈。

7、在本技術方案中，所述箱體底部與帶有調節閥的排氣管固定連接，所述箱體兩側外壁分別固定安裝有第一氣泵和第二氣泵，所述第一氣泵通過第一連接管與箱體側壁固定連接，且第一連接管與第一控制閥固定連接，所述第二氣泵通過第二連接管與箱體側壁固定連接，所述第二連接管與第二控制閥固定連接，且第一連接管和第二連接管分別位于推板兩側。

8、在本技術方案中，所述安裝組件由殼體組成，所述殼體與箱體底部固定連接，所述殼體內部固定安裝有若干個均勻分布的隔板，相鄰隔板之間均嵌設有氣囊，所述殼體兩端內部均與支撐柱貫穿插接，且支撐柱底部固定連接有支撐板以用于將安裝組件固定在病床上并使氣囊與患者腹部接觸，所述殼體底面為弧形結構以便于和腹部貼合，所述隔板頂部固定安裝有控制器，且控制器與輸氣組件電性連接。

9、在本技術方案中，所述殼體兩側外壁均設有橫桿，所述橫桿兩端都與抵塊固定連接，且抵塊與殼體內部嵌合插接并與支撐柱對應分布，所述橫桿中部與旋鈕螺紋連接，且旋鈕與殼體內部轉動連接。

10、在本技術方案中，所述輸氣組件包括固定板，所述固定板與箱體底部一側固定連接，所述固定板為l形結構且內部設有輸送泵，所述輸送泵與箱體外部連通，所述輸送泵固定安裝至箱體底部，所述輸送泵通過輸送管與若干個均勻分布的支管固定連接，每個支管都依次與固定板、箱體底部和殼體頂部貫穿連接，每個支管底端都與氣囊內部連通，每個所述支管頂端都與電控閥固定連接，且電控閥與控制器電性連接。

11、在本技術方案中，所述鎖緊組件包括電動推桿和貼合板，所述電動推桿和貼合板的數量都為兩個并都對稱分布至軟管兩側，每個電動推桿都與箱體頂端內壁固定連接，所述電動推桿伸縮端通過連接塊與貼合塊一端固定連接，且貼合板另一端固定連接有弧形結構的橡膠條，兩個所述橡膠條都與軟管一端的接頭表面貼合，所述箱體內壁固定連接有l形結構的限位板，且貼合板與箱體內壁貼合并位于限位板內部。

12、在本技術方案中，所述輔助訓練組件包括固定管，所述固定管與箱體頂端外壁貫穿連接，所述固定管內部設有軟管，所述軟管兩端分別與氣嘴和接頭固定連接，且接頭貫穿箱體并延伸至箱體內部，所述接頭為硬質塑料結構。

13、在本技術方案中，所述軟管直徑小于固定管直徑，所述軟管位于固定管內部底端，所述固定管頂部與擠壓塊活動插接，且擠壓塊兩端均設有端頭，位于固定管內部的端頭與軟管表面接觸，位于固定管外部的端頭通過復位彈簧與固定管表面連接，且復位彈簧與擠壓塊表面套接。

14、在本技術方案中，所述固定管兩端外徑大于其中部的外徑，所述固定管中部與套管轉動連接，所述套管表面中部固定連接有齒圈，位于套管下方的箱體外壁固定安裝有連接板，所述連接板頂部固定連接有步進電機，所述步進電機輸出端與齒輪固定連接，且齒輪與齒圈嚙合連接，所述套管內壁固定連接有若干個依次均勻分布的弧形塊，每個弧形塊都與擠壓塊的端頭對應分布，且每個弧形塊都為月牙狀結構，相鄰所述弧形塊之間形成的相同度數的交錯角以便于弧形塊的內壁依次與擠壓塊接觸。

15、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本發明各較佳實例。

16、本發明的積極進步效果在于：

17、上述提出的重癥醫學患者呼吸訓練輔助設備，其采用儲氣組件實現重癥醫學患者呼吸時的輔助訓練，并能夠針對不同康復狀態的患者進行訓練強度和訓練方式的調整，使訓練設備能夠實現不同患者的使用，并在輔助訓練時，能夠通過安裝組件固定后，對患者腹部進行按壓，實現呼吸時的輔助訓練，并利用輔助訓練組件實現氣體的輔助輸送，可根據患者呼吸強度進行適應性調整，確保呼吸中的輔助干預以提高訓練效果，且通過調節儲氣組件內部氣壓實現阻力呼吸訓練，且在訓練時實現軟管的快速連接，方便在使用后進行更換，提高輔助訓練設備的使用便利性。

技術特征：

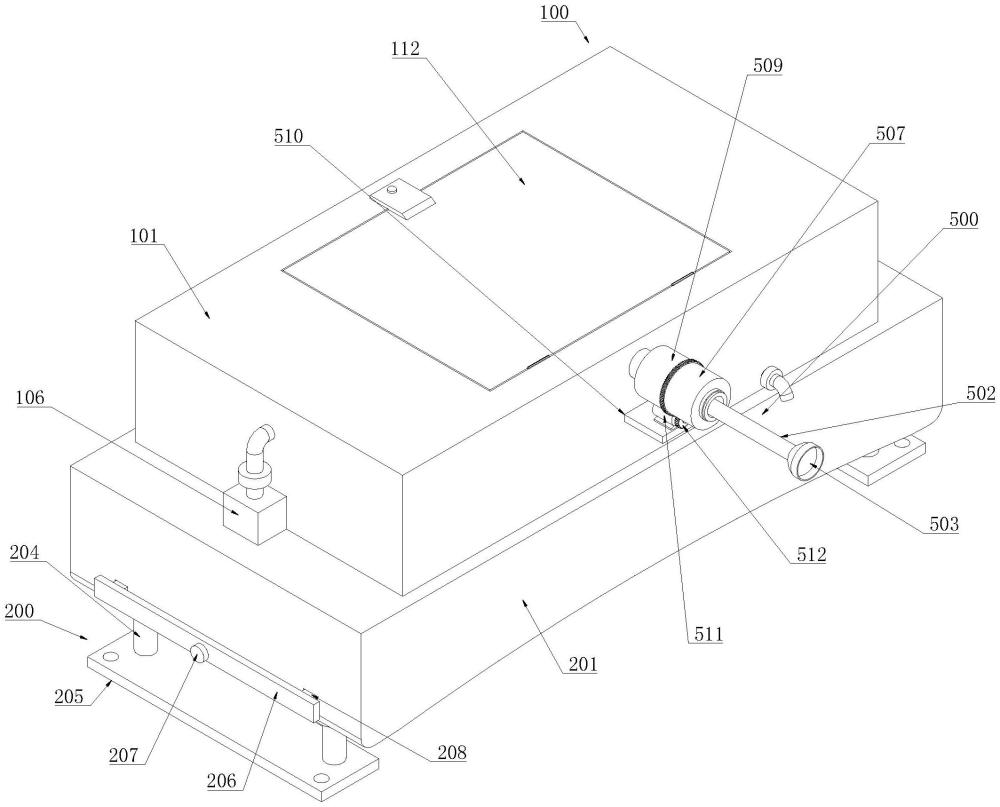

1.重癥醫學患者呼吸訓練輔助設備，其特征在于，所述重癥醫學患者呼吸訓練輔助設備包括：

2.如權利要求1所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述箱體(101)內壁通過連接彈簧(102)與推板(103)連接，所述推板(103)邊緣與密封條(104)固定連接，且密封條(104)與箱體(101)內壁密封貼合，所述推板(103)位于箱體(101)一側，所述箱體(101)另一側底部設有輸氣組件(300)，所述箱體(101)頂部密封嵌合有蓋板(112)，所述蓋板(112)一端與箱體(101)鉸接，且蓋板(112)另一端通過鎖扣與箱體(101)連接，所述蓋板(112)底部固定安裝有紫外線殺菌燈(113)。

3.如權利要求2所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述箱體(101)底部與帶有調節閥的排氣管(105)固定連接，所述箱體(101)兩側外壁分別固定安裝有第一氣泵(106)和第二氣泵(109)，所述第一氣泵(106)通過第一連接管(107)與箱體(101)側壁固定連接，且第一連接管(107)與第一控制閥(108)固定連接，所述第二氣泵(109)通過第二連接管(110)與箱體(101)側壁固定連接，所述第二連接管(110)與第二控制閥(111)固定連接，且第一連接管(107)和第二連接管(110)分別位于推板(103)兩側。

4.如權利要求1所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述安裝組件(200)由殼體(201)組成，所述殼體(201)與箱體(101)底部固定連接，所述殼體(201)內部固定安裝有若干個均勻分布的隔板(202)，相鄰隔板(202)之間均嵌設有氣囊(203)，所述殼體(201)兩端內部均與支撐柱(204)貫穿插接，且支撐柱(204)底部固定連接有支撐板(205)以用于將安裝組件(200)固定在病床上并使氣囊(203)與患者腹部接觸，所述殼體(201)底面為弧形結構以便于和腹部貼合，所述隔板(202)頂部固定安裝有控制器(209)，且控制器(209)與輸氣組件(300)電性連接。

5.如權利要求4所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述殼體(201)兩側外壁均設有橫桿(206)，所述橫桿(206)兩端都與抵塊(208)固定連接，且抵塊(208)與殼體(201)內部嵌合插接并與支撐柱(204)對應分布，所述橫桿(206)中部與旋鈕(207)螺紋連接，且旋鈕(207)與殼體(201)內部轉動連接。

6.如權利要求1所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述輸氣組件(300)包括固定板(301)，所述固定板(301)與箱體(101)底部一側固定連接，所述固定板(301)為l形結構且內部設有輸送泵(305)，所述輸送泵(305)與箱體(101)外部連通，所述輸送泵(305)固定安裝至箱體(101)底部，所述輸送泵(305)通過輸送管(303)與若干個均勻分布的支管(302)固定連接，每個支管(302)都依次與固定板(301)、箱體(101)底部和殼體(201)頂部貫穿連接，每個支管(302)底端都與氣囊(203)內部連通，每個所述支管(302)頂端都與電控閥(304)固定連接，且電控閥(304)與控制器(209)電性連接。

7.如權利要求1所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述鎖緊組件(400)包括電動推桿(401)和貼合板(403)，所述電動推桿(401)和貼合板(403)的數量都為兩個并都對稱分布至軟管(502)兩側，每個電動推桿(401)都與箱體(101)頂端內壁固定連接，所述電動推桿(401)伸縮端通過連接塊(402)與貼合塊一端固定連接，且貼合板(403)另一端固定連接有弧形結構的橡膠條(404)，兩個所述橡膠條(404)都與軟管(502)一端的接頭(504)表面貼合，所述箱體(101)內壁固定連接有l形結構的限位板(405)，且貼合板(403)與箱體(101)內壁貼合并位于限位板(405)內部。

8.如權利要求1所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述輔助訓練組件(500)包括固定管(501)，所述固定管(501)與箱體(101)頂端外壁貫穿連接，所述固定管(501)內部設有軟管(502)，所述軟管(502)兩端分別與氣嘴(503)和接頭(504)固定連接，且接頭(504)貫穿箱體(101)并延伸至箱體(101)內部，所述接頭(504)為硬質塑料結構。

9.如權利要求8所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述軟管(502)直徑小于固定管(501)直徑，所述軟管(502)位于固定管(501)內部底端，所述固定管(501)頂部與擠壓塊(505)活動插接，且擠壓塊(505)兩端均設有端頭，位于固定管(501)內部的端頭與軟管(502)表面接觸，位于固定管(501)外部的端頭通過復位彈簧(506)與固定管(501)表面連接，且復位彈簧(506)與擠壓塊(505)表面套接。

10.如權利要求9所述的重癥醫學患者呼吸訓練輔助設備，其特征在于：所述固定管(501)兩端外徑大于其中部的外徑，所述固定管(501)中部與套管(507)轉動連接，所述套管(507)表面中部固定連接有齒圈(509)，位于套管(507)下方的箱體(101)外壁固定安裝有連接板(510)，所述連接板(510)頂部固定連接有步進電機(511)，所述步進電機(511)輸出端與齒輪(512)固定連接，且齒輪(512)與齒圈(509)嚙合連接，所述套管(507)內壁固定連接有若干個依次均勻分布的弧形塊(508)，每個弧形塊(508)都與擠壓塊(505)的端頭對應分布，且每個弧形塊(508)都為月牙狀結構，相鄰所述弧形塊(508)之間形成的相同度數的交錯角以便于弧形塊(508)的內壁依次與擠壓塊(505)接觸。

技術總結
本發明提供了一種重癥醫學患者呼吸訓練輔助設備，其包括：儲氣組件和輔助訓練組件，儲氣組件底部固定連接有安裝組件，安裝組件內部嵌設有若干個均勻分布的氣囊，儲氣組件內部分別固定安裝有輸氣組件和鎖緊組件，且輸氣組件與氣囊連通，輔助訓練組件固定安裝至儲氣組件外壁。本申請采用儲氣組件實現重癥醫學患者呼吸時的輔助訓練，并能夠針對不同康復狀態的患者進行訓練強度和訓練方式的調整，使訓練設備能夠實現不同患者的使用，通過對患者腹部進行按壓，實現呼吸時的輔助訓練，利用輔助訓練組件實現氣體的輔助輸送，可根據患者呼吸強度進行適應性調整，確保呼吸中的輔助干預以提高訓練效果，且通過調節儲氣組件內部氣壓實現阻力呼吸訓練。

技術研發人員：孫月玲
受保護的技術使用者：三亞中心醫院（海南省第三人民醫院、三亞中心醫院醫療集團總院）
技術研發日：
技術公布日：2025/4/24
