本發明涉及一種金屬型材應用的，尤其涉及一種基于方管型材的模塊化拼裝組件及組裝成品。

背景技術：

1、桌面級小型室內玩具車是許多兒童非常喜愛的玩具，主要由預編程的遙控器和受控電機、轉向器實現操作者把玩。但常規的玩具車多為固化型成品，缺乏后續構型、操作的可變性，故而較易于使人興趣走失，難以達到促學能力和激發思變學習興趣的目的。

2、現有另一種可駕乘式的玩具車高度基本不能調節或調節較為麻煩，不利于兒童的娛樂玩耍，而且玩具車底盤為一體式的，若出現損壞只能全部更換，因此更換成本較高，一定程度上增加普通家庭的家庭支出。

3、還有一種拼裝式積木式玩具車，其中以樂高公司的小顆粒積木車最為暢銷，通過利用塑料顆粒的多種積木拼裝成車架，并融合電機、控制模塊、驅動模塊等電動模組得到能模擬各種駕駛模式的玩具成品。在配合組裝各種涂裝的外殼件后，還能得到模擬各種品牌、車型且視覺酷炫的模型，成為朋友之間玩樂的熱品。但此類拼裝車體積較小（通常原車十倍以上比例縮小），結構強度小（甚至經不起碰撞即散架），更無法滿足駕乘的承重需求，僅作為一款桌面玩具存在。而且，除外殼多變外其車架結構通常受制于產品設計的說明書而被單一化限制，無法開拓思維進行創新性拼搭。

4、作為智力開發以及娛樂玩耍的重要用具，而且隨著人們的生活水平不斷提高，對于玩具車的品質和功能的追求也越來越高。

5、已有利用方管型材組裝成型為各種尺寸規格、形狀的工作臺架、柜體框架等，提供生產工作、生活收納等各種便利之需。但現有這些應用大多采用鋁型材焊接方式組裝成品，定型后的產品在尺寸規格上難于調整及更換，從而無法滿足使用者的靈活需求。另一方面也反映了型材產品的使用局限性和實用性不足。

技術實現思路

1、本發明的目的旨在提出一種基于方管型材的模塊化拼裝組件及組裝成品，解決模塊化拼裝開拓在教學和生活中提升實用性的問題。

2、本發明實現上述第一個目的的技術解決方案是，基于方管型材的模塊化拼裝組件，由一根以上方管型材通過一種以上造型的模塊化座體通過緊固螺栓和帶螺孔的滑塊裝接固定，所述模塊化座體包括用于線性接續方管型材的對接基座，用于直角狀接續方管型材的轉接基座，用于單根或并排組裝方管型材的軸承座，用于增加方管型材單端軸向轉動可調能力的帶齒基座，用于增加方管型材單端裝接外設擺轉能力的u型座，和用于增加方管型材之間角度可調能力的直齒座及其配套的雙面帶齒環。

3、上述模塊化拼裝組件，進一步地，第一種對接基座成型有對應方管型材外輪廓的第一基部，所述第一基部設有對應雙頭式緊固螺栓穿接的中心孔，且第一基部的兩側表面一體成型有環狀齒條或相容限位于方管型材內的卡扣。

4、第二種對接基座成型有對應方管型材外輪廓且呈l型塊體的第二基部，所述第二基部設有對應雙頭式緊固螺栓穿接的中心孔，且第二基部的底部一體成型有環狀齒條或相容限位于方管型材內的卡扣，第二基部的半側部設有齒臺及軸向垂直于中心孔用于合二為一的組裝孔，兩個第二種對接基座倒置拼裝且齒臺互相填位、組裝孔共軸。

5、第三種對接基座成型有對應方管型材外輪廓且呈方塊體的第三基部，所述第三基部設有對應緊固螺栓穿接的中心孔，且第三基部的底面和頂面各一體成型有一條凹槽和一對卡扣，其中兩側的凹槽相互正交，每條凹槽內設有對應背側卡扣貫通的組裝孔，一側的一對卡扣相容限位于方管型材內或匹配相容于另一側的凹槽中。

6、上述模塊化拼裝組件，進一步地，所述轉接基座成型有直角彎折的第四基部，所述第四基部的每一面均對應方管型材外輪廓并設有對應緊固螺栓穿接的中心孔，且向外一體成型有環狀齒條或相容限位于方管型材內的卡扣，所述轉接基座在第四基部兩側一體成型有強固直角彎折的三角形翼板。

7、上述模塊化拼裝組件，進一步地，所述軸承座包括對應方管型材單端裝接的直筒軸承座和對應方管型材并排組裝及側裝的六角軸承座，其中所述直筒軸承座設有由頂面至底面貫通且對應緊固螺栓穿接的中心孔，直筒軸承座的底面一體成型有環狀齒條或相容限位于方管型材內的卡扣，直筒軸承座的一對側面成型有嵌裝軸承的沉槽，且兩個沉槽中心貫通設置。

8、所述六角軸承座設有兩個貫通至底面且對應緊固螺栓穿接的中心孔，且兩個中心孔的軸距大于方管型材的寬度，六角軸承座的底面一體成型有兩個環狀齒條或相容限位于方管型材內的兩套卡扣，六角軸承座的一對側面成型有嵌裝軸承的沉槽，且兩個沉槽的中心貫通方向與兩個中心孔的連軸平面垂直。

9、上述模塊化拼裝組件，進一步地，所述帶齒基座成型有對應方管型材外輪廓的第五基部，所述第五基部設有對應緊固螺栓穿接的中心孔，且第五基部朝向方管型材裝接的一側表面一體成型有環狀齒條或相容限位于方管型材內的卡扣，而第五基部向外的另一側表面一體成型有環狀齒條。

10、上述模塊化拼裝組件，進一步地，所述u型座成型有第六基部，所述第六基部設有由頂面至底面貫通且對應緊固螺栓穿接的中心孔，第六基部的底面一體成型有環狀齒條或相容限位于方管型材內的卡扣，第六基部的頂部兩側一體成型有相對平行的一對耳板，且耳板設有同軸對穿的裝接孔；所述第六基部的頂面設為避讓耳板之間所裝接外設擺轉的凹弧面。

11、上述模塊化拼裝組件，進一步地，所述直齒座主體呈l型塊體，直齒座下半部分設有頂底貫通且對應緊固螺栓穿接的中心孔，直齒座的底面一體成型有環狀齒條或相容限位于方管型材內的卡扣，直齒座上半部分朝向中心孔軸的側面成型有環狀齒條，并設有對應環狀齒條共軸的裝接孔；兩個所述直齒座上半部分相對包夾雙面帶齒環裝接成調角模組。

12、上述模塊化拼裝組件，進一步地，所述方管型材為垂直于長度方向的截面呈方形的鋁型材，所述鋁型材的端部中心設有適配緊固螺栓的內螺紋，且鋁型材的四面設有適配滑塊相容其中的t形槽，所述鋁型材具有20mm×20mm、30mm×30mm和40mm×40mm的可選規格，且所述模塊化座體的裝接面尺寸與對應裝接的鋁型材規格相匹配。

13、本發明實現上述第二個目的的一種技術解決方案是，一種組裝成品為靜態器具，以緊固螺栓和帶螺孔的滑塊為組裝零件，利用對接基座將兩段方管型材線性接續增長，利用轉接基座將兩段方管型材接續成直角狀彎折，利用直齒座及雙面帶齒環將兩段方管型材接續成所需角度狀彎折，所述組裝成品至少為：展示架，以洞洞板或白板為功能構件，由長度定制化的方管型材和模塊化座體進行邊框式包裹并向下裝接成支撐底座，所述支撐底座安裝有腳輪；正多邊形桌及異形多邊形桌，以定制形狀的桌面板為功能構件，由長度定制化的方管型材和模塊化座體組裝成對應形狀的支撐框架，所述桌面板通過轉接基座覆蓋裝接于支撐框架頂部；椅子，以模塊化的帶孔墊板為功能構件，由長度定制化的方管型材和模塊化座體組裝成支撐底座或帶扶手靠背的支撐底座，并由帶孔墊板在支撐底座上裝接為座板和靠背板。

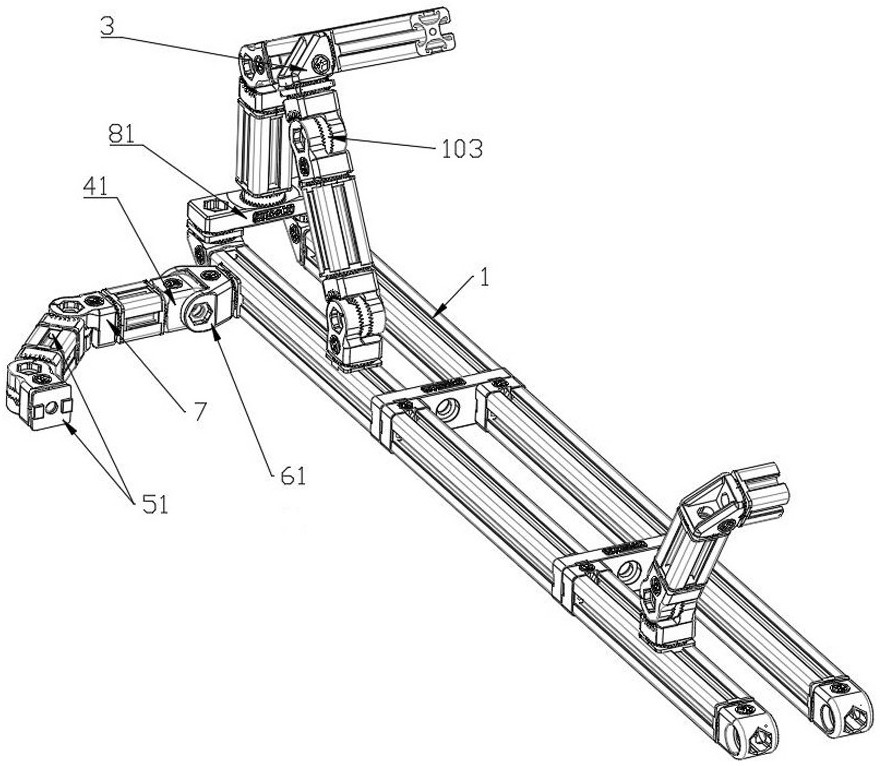

14、本發明實現上述第二個目的的另一種技術解決方案是，一種組裝成品為動態行駛機具，其特征在于：以緊固螺栓和帶螺孔的滑塊為組裝零件，利用對接基座將兩段方管型材線性接續增長，利用轉接基座將兩段方管型材接續成直角狀彎折，利用直齒座及雙面帶齒環將兩段方管型材接續成所需角度狀彎折，利用u型座提供方管型材單端裝接外設的擺轉能力或安裝避震器，利用直齒座和雙面帶齒環將兩段方管型材按所需角度接續，或將一段方管型材的端部按所需角度接續至另一段方管型材的中段側壁，利用軸承座提供方管型材裝接軸承的能力，由長度定制化的方管型材和模塊化座體組裝成對應車型的車架及車把，并以帶孔墊板、車輪、制動器、模塊化電池包、驅動電機、傳動帶輪、牽引桿、避震器為功能構件，所述組裝成品至少為平衡車、兩輪電動車、三輪電動車或電動卡丁車。

15、應用本發明的模塊化拼裝組件于教學及日常生活用品中，具備突出的實質性特點和顯著的進步性：1）、通過在數量和種類上靈活配置各模塊化座體，并按設計要求取料不同長度、數量的方管型材，能利用緊固螺栓組裝成型各種形狀、大小多變的小型家具、展示架，且在無使用需求之時拆解收納，體現了構件較強的可重復利用性。

16、2）、通過增配組合各類軸承、電機、車輪等常規構件，有利于激發創意并組裝成型各類適于戶外推送或駕乘的車輛，克服了傳統成品玩具車隨著孩子年齡增長而損壞、積灰生銹、占空間且送人處理不易的問題，賦予了模塊化拼裝組件作為玩具的生命力，能夠陪伴孩子成長而具備長久的實用性，持續激發創新能力。
