本發明屬于復合材料領域，涉及復合板的制備方法，具體涉及一種單板-塑料薄膜復合板的制造設備。

背景技術：

木塑復合材料是復合材料領域發展最快的新型聚合物復合材料之一。擠出、注射和熱壓是三種主要的生產木塑復合材料的方法。木塑復合板被用于建筑工業和家具制造業，性能優越的木塑復合板可以替代天然木材用以制造木結構建筑、室內裝飾部品、辦公桌、櫥柜類家具等。在木塑復合材料的制造中，一方面現有的木塑復合材料生產技術要求木質原材料的尺寸足夠小，但原材料的磨粉不僅增加了能耗，而且也是粉塵污染和噪聲污染的源泉。

使用大尺寸原料，能保持原料的原始結構少被破壞，從而有利于增加產品的各項性能，并能起到節能降噪的作用。另一方面低質木材、速生材未得到有效利用，有必要對低質木材進行改造以獲得性能更好的材料。將速生材破碎后再通過加入膠粘劑進行人造板制造的利用方式雖然有利于提高速生材的利用率，可以改善板材性能，但如果膠粘劑選擇不合理則會帶來環境污染等困擾人們的問題。因此，如何以新的方式利用速生材，使材料性能更優越、價值更大是需要思考的重要問題。專利申請公布號為CN103659946A的中國發明專利申請，公開了一種以大長徑比的木質原料和塑料薄片進行混合制備定向木塑復合板材的方法，該方法可以防止塑料顆粒向底層滑漏，一定程度上提高了木塑復合材板材的質量。

然而，這一技術方案板材的制造效率低，不能解決傳統熱壓法需長時間保壓冷卻的問題。不僅浪費時間，而且保壓冷卻加工過程中需要反復升高或降低模具溫度，還對能源造成浪費。且這一技術也不能從根本上解決板材內部木材和塑料分布不均勻，以及由于板材內部不均勻而應力相對集中給板材力學性能和表面質量所帶來的缺陷。此外，在室外裝飾裝修中經常需要使用具有較大長度的板材，且在室外環境中對板材耐水性具有較高的要求。使木塑復合板材具有更優的物理力學性能，在避免板材發生翹曲變形的同時使板材具有較強的耐水性，并具有較大長度而滿足室外裝飾裝修的需要，都是當前木塑復合板材需要解決的問題。

技術實現要素：

本發明為解決現有技術中存在的一系列問題，進而提出一種單板-塑料薄膜復合板的制造設備。所述一種單板-塑料薄膜復合板的制造設備具有單板供應裝置，還具有塑料薄膜供應裝置、加熱滾壓裝置、滾動冷壓裝置以及裁切裝置，所述單板供應裝置具有單板輸送組件、單板預處理組件及偶聯劑涂覆組件，所述單板輸送組件、單板預處理組件及偶聯劑涂覆組件順序連接；所述加熱滾壓裝置具有入口端和出口端，所述單板供應裝置和塑料薄膜供應裝置均與加熱滾壓裝置的入口端相接；所述加熱滾壓裝置的出口端與滾動冷壓裝置相連接，所述滾動冷壓裝置中包括冷壓組件和噴淋組件，所述滾動冷壓裝置與裁切裝置相連接；所述單板供應裝置和塑料薄膜供應裝置均為多個，所述單板供應裝置與所述塑料薄膜供應裝置間隔交錯設置。本發明的有益效果是：通過本發明所述設備可以實現對單板和塑料薄膜進行分層鋪裝，實現了木塑復合材的連續生產，通過冷水對板材進行快速冷卻定型，規避了保壓冷卻工藝耗時耗能的缺陷，提高了木質復合板的生產效率，同時有助于提高產品的力學性能和表面質量；此外，本發明可以保證木塑復合材內部的木質原料和塑料的均勻分布，解決了由于板材內部木質原料和塑料分布不均勻而帶來的應力集中的技術問題，提高了板材的力學性能并有利于改善板材的表面質量。不僅如此，采用本發明所述設備使得這種木塑復合板材可以具有超長的長度和耐水性，能夠更好的用于室外裝飾。

進一步，所述單板輸送組件具有單板擱置部、單板修裁機及單板運送帶，所述單板運送帶連接所述單板擱置部及所述單板修裁機。

進一步，經單板修裁機加工的單板被制成寬度為50~350mm的板條。

進一步，所述單板預處理組件中具有等離子處理器、高溫?zé)崽幚砥骱碗姶碉L(fēng)機中的一種或幾種。

進一步，所述加熱滾壓裝置入口端具有疊加組坯組件，所述疊加組坯組件具有多個薄板入口和一個坯板出口，單板和塑料薄膜分別經由不同的薄板入口進入疊加組坯組件，在所述疊加組坯組件中組合成板坯，再經坯板出口輸出。

進一步，所述加熱滾壓裝置還具有加熱滾壓組件，所述加熱滾壓組件包括上壓輥、下壓輥和壓輥距離調控部件；所述上壓輥和下壓輥成對設置，且上壓輥和下壓輥為多組，且每一組均具有壓輥距離調控部件；通過上壓輥和下壓輥之間的轉動實現對板坯的滾壓壓合；所述上壓輥和下壓輥之間的距離受壓輥距離調控部件的控制，在板坯前進方向上逐漸變小。

進一步，所述加熱滾壓裝置具有多個加熱區段，每個加熱區段的加熱溫度可分別進行控制；所述加熱滾壓裝置的溫度范圍為100℃~300℃。

進一步，所述偶聯劑涂覆組件可對單板至少一面滾涂偶聯劑，涂覆的偶聯劑為異氰酸酯偶聯劑，涂覆量為每平方米10g~80g。

進一步，所述偶聯劑涂覆組件為滾涂裝置，能夠?qū)伟宓碾p面進行偶聯劑的滾涂操作。

進一步，在所述加熱滾壓裝置與所述裁切裝置之間還具有密封封邊裝置，所述密封封邊裝置設于板坯兩側，所述密封封邊裝置能夠?qū)Π迮鱾?cè)邊施加熔融的塑料。

進一步，裁切裝置為圓鋸機。

進一步，在所述加熱滾壓裝置與所述裁切裝置之間還具有表面處理裝置，所述表面處理裝置為砂光機或表面涂飾機。

附圖說明

圖1是本發明所述制造設備的整體結構示意圖；

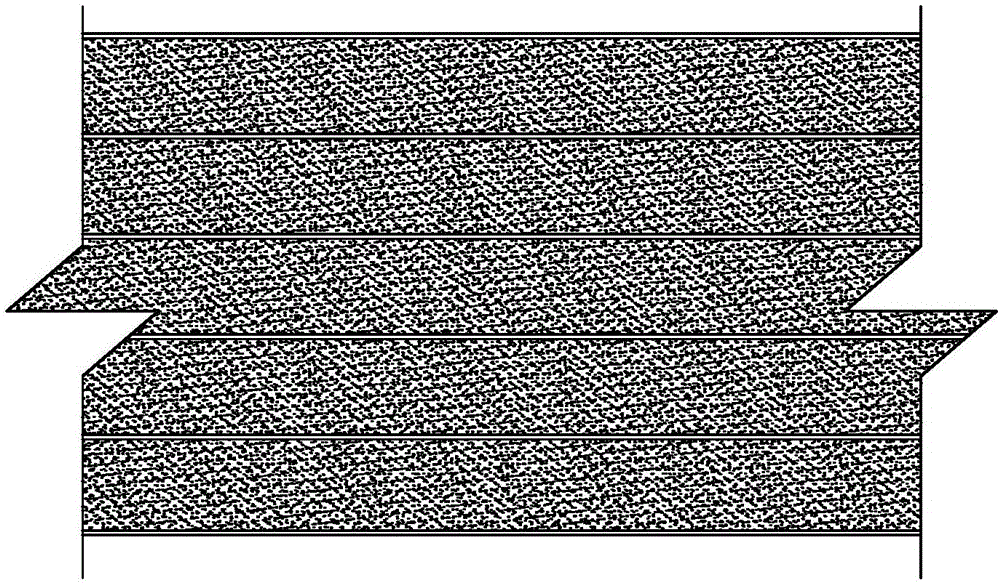

圖2是使用本發明中所述制造設備制造的板材截面示意圖。

圖中各部分含義如下：1單板供應裝置；11單板輸送組件；111單板擱置部；112單板修裁機；113單板運送帶；12單板預處理組件；13偶聯劑涂覆組件；2塑料薄膜供應裝置；3加熱滾壓裝置；31疊加組坯組件；312薄板入口；313坯板出口；32加熱滾壓組件；321上壓輥；322下壓輥；323壓輥距離調控部件；33加熱區段；4裁切裝置；5密封封邊裝置；6表面處理裝置；7滾動冷壓裝置；71冷壓組件；72噴淋組件。

具體實施方式

下面結合附圖說明本發明的具體實施方式。

具體實施方式1：結合圖1說明本實施方式，一種單板-塑料薄膜復合板的制造設備，具有單板供應裝置1，還具有塑料薄膜供應裝置2、加熱滾壓裝置3、滾動冷壓裝置7以及裁切裝置4，所述單板供應裝置1具有單板輸送組件11、單板預處理組件12及偶聯劑涂覆組件13，所述單板輸送組件11、單板預處理組件12及偶聯劑涂覆組件13順序連接；所述加熱滾壓裝置3具有入口端和出口端，所述單板供應裝置1和塑料薄膜供應裝置2均與加熱滾壓裝置3的入口端相接；所述加熱滾壓裝置3的出口端與滾動冷壓裝置7相連接，所述滾動冷壓裝置7中包括冷壓組件71和噴淋組件72，所述滾動冷壓裝置7與裁切裝置4相連接；所述單板供應裝置1和塑料薄膜供應裝置2均為多個，所述單板供應裝置1與所述塑料薄膜供應裝置2間隔交錯設置。

本實施方式的技術效果是：通過本發明所述設備可以實現對單板和塑料薄膜進行分層鋪裝，實現了木塑復合材的連續生產，通過冷水對板材進行快速冷卻定型，規避了保壓冷卻工藝耗時耗能的缺陷，提高了木質復合板的生產效率，同時有助于提高產品的力學性能和表面質量；此外，本發明可以保證木塑復合材內部的木質原料和塑料的均勻分布，解決了由于板材內部木質原料和塑料分布不均勻而帶來的應力集中的技術問題，提高了板材的力學性能并有利于改善板材的表面質量。不僅如此，采用本發明所述設備使得這種木塑復合板材可以具有超長的長度和耐水性，能夠更好的用于室外裝飾。

具體實施方式2：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述單板輸送組件11具有單板擱置部111、單板修裁機112及單板運送帶113，所述單板運送帶113連接所述單板擱置部111及所述單板修裁機112；其他與具體實施方式1相同。

本實施方式的技術效果是：?jiǎn)伟褰?jīng)過修裁之后不僅可以更加整齊，提高了板材的質量，避免了后續加工中可能會出現的加工困難，同時由于在輸送組件中設置單板修裁機可使單板在進入加熱滾壓裝置進行組坯之前就可以分成整齊的多份，進而使制造窄幅面且寬度方向上單板不連續的單板-塑料薄膜復合板成為可能，這種板材可以根據需要在使用時從薄膜中裁開，獲得無需封邊的木塑復合板；同時這種板材也可以適用于需要彎折的場合，而使轉角接縫處的密封問題得到有效解決。

具體實施方式3：結合圖1和圖2說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，經單板修裁機112加工的單板被制成寬度為50~350mm的板條；其他與具體實施方式1相同。

本實施方式的技術效果是：經單板修裁機加工可以使幅面不達標的單板變得規整，利于板材的標準化生產，同時有利于單板-塑料薄膜復合板的機械化制造。

具體實施方式4：結合圖1和圖2說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述單板預處理組件12中具有等離子處理器、高溫?zé)崽幚砥骱碗姶碉L(fēng)機中的一種或幾種；其他與具體實施方式1相同。

本實施方式的技術效果是：?jiǎn)伟孱A(yù)處理組件的設置可以有效控制單板的含水率和表面能，能使單板與塑料薄膜之間的界面結合強度變大，進而提高板材的質量。

具體實施方式5：結合圖1和圖2說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述加熱滾壓裝置3入口端具有疊加組坯組件31，所述疊加組坯組件31具有多個薄板入口312和一個坯板出口313，單板和塑料薄膜分別經由不同的薄板入口312進入疊加組坯組件31，在所述疊加組坯組件31中組合成板坯，再經坯板出口313輸出；其他與具體實施方式1-4中任一項相同。

本實施方式的技術效果是：?jiǎn)伟搴退芰媳∧ぴ诏B加組坯組件中結合，這種結合的強度雖然不高但可以調整板材之間的位置關系，有利于提高板材的質量，可以獲得整齊的板坯，對后續加熱滾壓起到幫助作用。

具體實施方式6：結合圖1和圖2說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述加熱滾壓裝置3還具有加熱滾壓組件32，所述加熱滾壓組件32包括上壓輥321、下壓輥322和壓輥距離調控部件323；所述上壓輥321和下壓輥322成對設置，且上壓輥321和下壓輥322為多組，且每一組均具有壓輥距離調控部件323；通過上壓輥321和下壓輥322之間的轉動實現對板坯的滾壓壓合；所述上壓輥321和下壓輥322之間的距離受壓輥距離調控部件323的控制，在板坯前進方向上逐漸變小；其他與具體實施方式1-5中任一項相同。

本實施方式的技術效果是：加熱滾壓裝置中多個加熱滾壓組件對板坯進行熱壓，可以使板坯經過反復多次的高溫壓合，壓輥距離調控部件可以控制上壓輥和下壓輥之間的距離，進而可以有效控制板材的厚度及密度。

具體實施方式7：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述加熱滾壓裝置3具有多個加熱區段33，每個加熱區段33的加熱溫度可分別進行控制；所述加熱滾壓裝置3的溫度范圍為100℃~300℃；其他與具體實施方式6相同。

本實施方式的技術效果是：多個加熱區段對板坯中不同部位和不同深度的作用不同，設置多個區段可以靈活控制板坯的加熱，使塑料薄膜能夠更好的與單板進行復合，有利于提高板材的質量。

具體實施方式8：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述偶聯劑涂覆組件13可對單板至少一面滾涂偶聯劑，涂覆的偶聯劑為異氰酸酯偶聯劑，涂覆量為每平方米10g~80g；其他與具體實施方式1-7中任一項相同。

本實施方式的技術效果是：通過偶聯劑涂覆組件可以順利實現偶聯劑的均勻涂覆，以機械化涂覆代替手工涂覆提高了涂覆質量，減小了板材的次品率。

具體實施方式9：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，所述偶聯劑涂覆組件13為滾涂裝置，能夠?qū)伟宓碾p面進行偶聯劑的滾涂操作；其他與具體實施方式1-8中任一項相同。

本實施方式的技術效果是：采用滾涂方式可以使涂敷更加均勻；偶聯劑均勻滾涂在與塑料有接觸的單板上，可起到粘接單板和塑料的作用，增加單板與塑料之間的界面接合，從而有助于提高最終產品的物理力學性能。

具體實施方式10：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，在所述加熱滾壓裝置3與所述裁切裝置4之間還具有密封封邊裝置5，所述密封封邊裝置5設于板坯兩側，所述密封封邊裝置5能夠?qū)Π迮鱾?cè)邊施加熔融的塑料；其他與具體實施方式1-9中任一項相同。

本實施方式的技術效果是：復合板的兩側由憎水性的塑料進行密封，防止外界水分從兩側進入復合板材內部，有助于提升產品的防水性能；密封封邊裝置及熔融塑料的引入解決了依靠塑料薄膜不足以完全封閉板材或板材封邊效果不好的技術問題，適當?shù)脑黾尤廴谒芰希乖黾拥娜廴谒芰虾退芰媳∧す餐瑢?shí)現封邊，不僅生產效率更高，而且封邊質量更好。

具體實施方式11：結合圖1說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，裁切裝置4為圓鋸機；其他與具體實施方式1-10中任一項相同。

本實施方式的技術效果是：可以根據要求截取特定尺寸的復合板。

具體實施方式12：結合圖1和圖2說明本實施方式，本實施方式所述一種單板-塑料薄膜復合板的制造設備，在所述加熱滾壓裝置3與所述裁切裝置4之間還具有表面處理裝置6，所述表面處理裝置6為砂光機或表面涂飾機；其他與具體實施方式1-11中任一項相同。

本實施方式的技術效果是：有助于提升復合板的表面光滑度，經過涂飾后提升產品的美觀性。

應當理解的是，本發明的上述具體實施方式僅僅用于示例性說明或解釋本發明的原理，而不構成對本發明的限制。因此，在不偏離本發明的精神和范圍的情況下所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。此外，本發明所附權利要求旨在涵蓋落入所附權利要求范圍和邊界、或者這種范圍和邊界的等同形式內的全部變化和修改例。
