本實用新型涉及竹木地板領域，具體為一種重竹地板精確切割機。

背景技術：

重竹地板俗稱竹絲板，是竹木地板中的一種，它是在一般竹木地板的基礎上進一步完善，使得其更美觀，更實用，這種竹地板的選材比一般的竹地板選材更加精細，它一般選用本地四年以上竹齡的優質毛竹（或其它具有類似材性的竹種）做材料、經選材、蒸煮、烘干和熱壓等一系列嚴格工藝流程生產而成，重竹地板的密度相對要高，破切難度較大，耗材成本也相對要高，破切的過程一不小心就會造成質量損壞。

技術實現要素：

本實用新型的目的在于提供一種重竹地板精確切割機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種重竹地板精確切割機，包括機箱、切割工作間和標記工作間，所述標記工作間的左側安裝有刻度尺，所述刻度尺的內部設有傳感器，所述標記工作間的上下兩端安裝有固定架，所述標記工作間的內部右側設有光滑橫梁，所述光滑橫梁的左側連接有標記裝置，所述標記裝置的右端設有滑塊，所述滑塊的左側安裝有支架，所述支架的內部設有信號接收器，所述標記裝置的左端設有標記尖頭，所述標記尖頭與支架通過伸縮桿相連接，所述機箱的內部左上方安裝有散熱裝置，所述機箱的內部右上方安裝有信號終端處理器，所述信號終端處理器的下方設有動力裝置，所述信號終端處理器與動力裝置通過PLC電控單元相連接，所述機箱的下方安裝有切割裝置，所述切割裝置的上方安裝有光滑支板，所述光滑支板 的下方連接有滑動板，所述滑動板的下方設有半圓固定架，所述半圓固定架的內部安裝有信號執行器，所述切割裝置的底端安裝有伸縮切割器，所述切割工作間的內部下方安裝有固定板，所述固定板的內部設有感應裝置，所述固定板的下方中央安裝有儲屑箱，所述儲屑箱的內部安裝有壓力裝置。

優選的，所述固定架的左側安裝有固定裝置。

優選的，所述機箱的左側安裝有控制器。

優選的，所述切割裝置的右側安裝有擋板。

優選的，所述固定板的上方兩側分別安裝有固定圓環。

優選的，所述切割工作間的底端兩側分別安裝有工作支架。

與現有技術相比，本實用新型的有益效果是：本實用新型一種重竹地板精確切割機，安裝有切割裝置和標記裝置，標記裝置首先對木板切割位置進行標記，標記完成后切割裝置對其進行切割，木板的精確切割全程自動化，攻克了重竹地板密度較大，難以破切的難題，與常規的人工切割相比，機器的精確切割保證了切割后的木板質量，同時大量減少了工作人員的工作時間和工作量。

附圖說明

圖1為本實用新型一種重竹地板精確切割機內部結構圖；

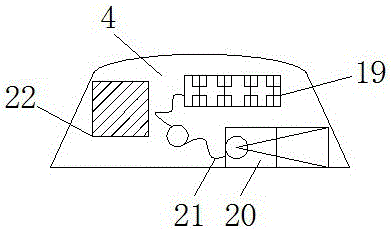

圖2為本實用新型一種重竹地板精確切割機外部機箱結構圖；

圖3為本實用新型一種重竹地板精確切割機內部切割裝置結構圖；

圖4為本實用新型一種重竹地板精確切割機內部切割裝置結構圖。

圖中：1固定裝置、2固定架、3控制器、4機箱、5擋板、6切割裝置、7切割工作間、8固定圓環、9固定板、10感應裝置、11 壓力裝置、12儲屑箱、13工作支架、14刻度尺、15傳感器、16光滑橫梁、17標記工作間、18標記裝置、19信號終端處理器、20動力裝置、21 PLC電控單元、22散熱裝置、23滑塊、24支架、25伸縮桿、26標記尖頭、27信號接收器、28光滑支板、29滑動板、30半圓固定架、31信號執行器、32伸縮切割器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種重竹地板精確切割機技術方案：一種重竹地板精確切割機，包括機箱4、切割工作間7和標記工作間17，標記工作間17的左側安裝有刻度尺14，刻度尺14的內部設有傳感器15，標記工作間17的上下兩端安裝有固定架2，標記工作間17的內部右側設有光滑橫梁16，光滑橫梁16的左側連接有標記裝置18，標記裝置18的右端設有滑塊23，滑塊23的左側安裝有支架24，支架24的內部設有信號接收器27，標記裝置18的左端設有標記尖頭26，標記尖頭26與支架24通過伸縮桿25相連接，機箱4的內部左上方安裝有散熱裝置22，機箱4的內部右上方安裝有信號終端處理器19，信號終端處理器19的下方設有動力裝置20，信號終端處理器19與動力裝置20通過PLC電控單元21相連接，機箱4的下方安裝有切割裝置6，切割裝置6的上方安裝有光滑支板28，光滑支板 28的下方連接有滑動板29，滑動板29的下方設有半圓固定架30，半圓固定架30的內部安裝有信號執行器31，切割裝置6的底端安裝有伸縮切割器32，切割工作間7的內部下方安裝有固定板9，固定板9的內部設有感應裝置10，固定板9的下方中央安裝有儲屑箱12，儲屑箱12的內部安裝有壓力裝置11，固定架2的左側安裝有固定裝置1，機箱4的左側安裝有控制器3，切割裝置6的右側安裝有擋板5，切割工作間7的底端兩側分別安裝有工作支架13，固定板9的上方兩側分別安裝有固定圓環8。

工作原理：本實用新型工作中，使用者通過控制器3設定好程序，設定好切割距離，然后將地板通過固定裝置1和固定架放入標記工作間17，刻度尺14中的傳感器15將設定好的距離傳遞給標記裝置18，標記裝置18對需要切割的位置進行標記，標記信號傳入信號終端處理器19中，標記完成后，講標記完成的木板放入切割工作間7中，此時切割裝置6中的信號執行器31對標記好的木板進行精確切割，切割完成后，使用者取出切割后的木板，工作完成。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
