本實用新型涉及木材加工技術領域,特別涉及一種鋸木設備。
背景技術:
傳統的鋸木設備對木材的垂直度要求較高,需要先將木材的表皮切除,并切出平面后再將木材鋸切成片,使木材的加工利用率較低,造成資源浪費。
目前也出現了可以對木材進行順彎鋸切的鋸木設備,例如,公開號為CN205343326U的中國實用新型專利公開了一種鋸木設備,將木材通過帶尖齒的鏈條進行傳送,并通過由平板、翻轉軸和扭力彈簧組成的頂推機構進行壓緊,然后到達鋸木機構進行實現對木材的順彎鋸切。雖然提高了木材的利用率,但是對木材的壓緊力較小,鋸切性能不穩定。
技術實現要素:
本實用新型所要解決的技術問題是:提供一種工作性能穩定的鋸木設備。
為了解決上述技術問題,本實用新型采用的技術方案為:
一種鋸木設備,包括機架和鋸木組件,還包括定位機構和壓緊機構,所述定位機構包括第一鏈輪組件,所述第一鏈輪組件包括至少一個的第一鏈輪、第一軸承和第一定位軸,至少一個的所述第一鏈輪上下排列,所述第一鏈輪通過所述第一軸承與所述第一定位軸轉動連接,所述第一定位軸豎直放置,所述第一定位軸的端部與所述機架連接;所述壓緊機構包括氣缸和第二鏈輪組件,所述氣缸的活塞桿與所述第二鏈輪組件連接,所述第二鏈輪組件包括至少一個的第二鏈輪、第二軸承和第二定位軸,至少一個的所述第二鏈輪上下排列,所述第二鏈輪通過所述第二軸承與所述第二定位軸轉動連接,所述第二定位軸豎直放置,所述第二定位軸的端部與所述機架連接;所述第一鏈輪組件與所述第二鏈輪組件相對設置,且分別位于木材傳輸通道的左側和右側,所述第一鏈輪組件和所述第二鏈輪組件的出口與所述鋸木組件的入口連接。
進一步的,所述第一鏈輪組件的數量為至少兩個,至少兩個的所述第一鏈輪組件沿著木材的傳送方向一字排列。
進一步的,所述第一鏈輪的齒的截面形狀為三角形。
進一步的,所述第二鏈輪的齒的截面形狀為梯形。
進一步的,所述壓緊機構還包括導桿和導套,所述導桿與導套互相滑動配合,所述導桿與所述氣缸的活塞桿連接,所述導套固定在所述機架上。
進一步的,還包括鏈傳動組件和頂推機構,所述頂推機構包括平板、扭簧,所述平板通過所述扭簧與所述機架轉動連接,所述頂推機構與所述鏈傳動組件相對設置,且分別位于木材傳輸通道的左側和右側,所述鏈傳動組件的出口與所述定位機構和壓緊機構的入口連接。
進一步的,所述第一鏈輪組件與所述鏈傳動組件位于木材傳輸通道的同一側。
本實用新型的有益效果在于:定位機構和壓緊機構相對設置,木材傳輸通道位于定位機構與壓緊機構之間,木材為方木或者圓木,壓緊機構將木材壓緊在定位機構上,實現木材的準確有力定位,從定位機構和壓緊機構輸出的木材直接進入鋸木組件進行鋸切,提高木材順彎鋸切的穩定性和準確性;定位機構中的第一鏈輪組件中的第一鏈輪與木材接觸,壓緊機構中的第二鏈輪組件中國的第二鏈輪與木材接觸,第一鏈輪通過第一軸承與第一定位軸轉動連接,第二鏈輪通過第二軸承與第二定位軸轉動連接,結構簡單合理,運動性能穩定,且第一鏈輪與第二鏈輪不阻礙木材的前進,第一鏈輪和第二鏈輪上有齒,使木材與第一鏈輪與第二鏈輪之間連接緊密,木材前進,第一鏈輪與第二鏈輪轉動,使運動合理。
附圖說明
圖1為本實用新型實施例的鋸木設備的俯視圖;

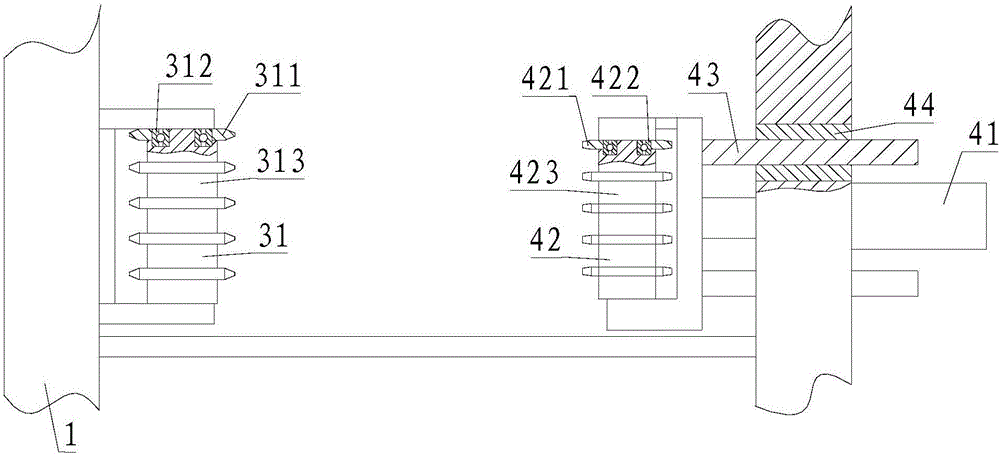

圖2為本實用新型實施例的定位機構與壓緊機構的正視圖;
圖3為本實用新型實施例的第一鏈輪的剖視圖;
圖4為本實用新型實施例的第二鏈輪的剖視圖。
標號說明:
1、機架;2、鋸木組件;3、定位機構;4、壓緊機構;5、鏈傳動組件;6、頂推機構;
31、第一鏈輪組件;
311、第一鏈輪;312、第一軸承;313、第一定位軸;
41、氣缸;42、第二鏈輪組件;43、導桿;44、導套;
421、第二鏈輪;422、第二軸承;423、第二定位軸;
61、平板;62、扭簧。
具體實施方式
為詳細說明本實用新型的技術內容、所實現目的及效果,以下結合實施方式并配合附圖予以說明。
本實用新型最關鍵的構思在于:通過定位機構對木材的一個側面進行定位,通過壓緊機構將木材壓緊在定位機構上,壓緊機構的動力源為氣缸,使定位機構和壓緊機構對木材進行有效的定位壓緊,提高木材順彎鋸切的穩定性。
請參照圖1至圖4,本實用新型提供了一種鋸木設備,包括機架1和鋸木組件2,還包括定位機構3和壓緊機構4,所述定位機構3包括第一鏈輪組件31,所述第一鏈輪組件31包括至少一個的第一鏈輪311、第一軸承312和第一定位軸313,至少一個的所述第一鏈輪311上下排列,所述第一鏈輪311通過所述第一軸承312與所述第一定位軸313轉動連接,所述第一定位軸313豎直放置,所述第一定位軸313的端部與所述機架1連接;所述壓緊機構4包括氣缸41和第二鏈輪組件42,所述氣缸41的活塞桿與所述第二鏈輪組件42連接,所述第二鏈輪組件42包括至少一個的第二鏈輪421、第二軸承422和第二定位軸423,至少一個的所述第二鏈輪421上下排列,所述第二鏈輪421通過所述第二軸承422與所述第二定位軸423轉動連接,所述第二定位軸423豎直放置,所述第二定位軸423的端部與所述機架1連接;所述第一鏈輪組件31與所述第二鏈輪組件42相對設置,且分別位于木材傳輸通道的左側和右側,所述第一鏈輪組件31和所述第二鏈輪組件42的出口與所述鋸木組件2的入口連接。
進一步的,所述第一鏈輪組件31的數量為至少兩個,至少兩個的所述第一鏈輪組件31沿著木材的傳送方向一字排列。
由上述描述可知,第一鏈輪組件31的數量為至少兩個,并且沿著木材的傳送方向一字排列,可將木材定位在由第一鏈輪組件31形成的相對平面內,使定位機構3對木材的定位更加準確。
進一步的,所述第一鏈輪311的齒的截面形狀為三角形。
由上述描述可知,第一鏈輪311上的齒的截面形狀為三角形,第一鏈輪311的外圓較尖,使第一鏈輪311扎進木材中,第一鏈輪311與木材之間摩擦力大,防止木材與第一鏈輪311之間出現打滑現象。
進一步的,所述第二鏈輪421的齒的截面形狀為梯形。
由上述描述可知,第二鏈輪421上的齒的截面形狀為梯形,第二鏈輪421只是起到壓緊木材的作用,結構合理。
進一步的,所述壓緊機構4還包括導桿43和導套44,所述導桿43與導套44互相滑動配合,所述導桿43與所述氣缸41的活塞桿連接,所述導套44固定在所述機架1上。
由上述描述可知,壓緊機構4上設有互相滑動配合的導桿43和導套44,對氣缸41的活塞桿的運動起到導向的作用,使壓緊機構4的運動更加平順,保證氣缸41的使用壽命。
進一步的,還包括鏈傳動組件5和頂推機構6,所述頂推機構6包括平板61、扭簧62,所述平板61通過所述扭簧62與所述機架1轉動連接,所述頂推機構6與所述鏈傳動組件5相對設置,且分別位于木材傳輸通道的左側和右側,所述鏈傳動組件5的出口與所述定位機構3和壓緊機構4的入口連接。
由上述描述可知,通過鏈傳動組件5對木材進行輸送,鏈傳送組件包括上下平行設置的至少兩個的鏈條,鏈條轉動,木材向前移動,鏈條的外側面設有尖齒,保證對木材傳輸的有效性;頂推機構6中的平板61在扭簧62的作用下與機架1轉動連接,平板61對木材起到頂推的作用,將木材向鏈傳動組件5的方向頂推,保證木材被有效輸送。
進一步的,所述第一鏈輪組件31與所述鏈傳動組件5位于木材傳輸通道的同一側。
由上述描述可知,第一鏈輪組件31與鏈傳動組件5位于木材傳輸通道的同一側,兩者都是起到定位和傳輸木材的作用,結構合理,保證木材傳輸過程中定位的準確性。
請參照圖1至圖4,本實用新型的實施例一為:
一種鋸木設備,包括機架1和鋸木組件2,還包括定位機構3和壓緊機構4,所述定位機構3包括第一鏈輪組件31,所述第一鏈輪組件31包括至少一個的第一鏈輪311、第一軸承312和第一定位軸313,至少一個的所述第一鏈輪311上下排列,所述第一鏈輪311通過所述第一軸承312與所述第一定位軸313轉動連接,所述第一定位軸313豎直放置,所述第一定位軸313的端部與所述機架1連接;所述第一鏈輪組件31的數量為至少兩個,至少兩個的所述第一鏈輪組件31沿著木材的傳送方向一字排列,所述第一鏈輪311的齒的截面形狀為三角形;
所述壓緊機構4包括氣缸41、第二鏈輪組件42、導桿43和導套44,所述氣缸41的活塞桿與所述第二鏈輪組件42連接,所述第二鏈輪組件42包括至少一個的第二鏈輪421、第二軸承422和第二定位軸423,至少一個的所述第二鏈輪421上下排列,所述第二鏈輪421的齒的截面形狀為梯形,所述第二鏈輪421通過所述第二軸承422與所述第二定位軸423轉動連接,所述第二定位軸423豎直放置,所述第二定位軸423的端部與所述機架1連接,所述導桿43與導套44互相滑動配合,所述導桿43與所述氣缸41的活塞桿連接,所述導套44固定在所述機架1上;
所述第一鏈輪組件31與所述第二鏈輪組件42相對設置,且分別位于木材傳輸通道的左側和右側,所述第一鏈輪組件31和所述第二鏈輪組件42的出口與所述鋸木組件2的入口連接。
請參照圖1至圖4,本實用新型的實施例二為:
一種鋸木設備,在實施例一的基礎上,還包括鏈傳動組件5和頂推機構6,所述頂推機構6包括平板61、扭簧62,所述平板61通過所述扭簧62與所述機架1轉動連接,所述頂推機構6與所述鏈傳動組件5相對設置,且分別位于木材傳輸通道的左側和右側,所述鏈傳動組件5的出口與所述定位機構3和壓緊機構4的入口連接;所述第一鏈輪組件31與所述鏈傳動組件5位于木材傳輸通道的同一側。
工作時,木材先經鏈傳動組件5向前傳輸,在前進的過程中被頂推機構6向鏈傳動組件5的方向頂推;然后木材前端到達定位機構3處,并經壓緊機構4向定位機構3的方向壓緊,木材的后端仍然經鏈傳動組件5向前傳輸;接下來,木材前端到達鋸木組件2,鋸木組件2中的切刀將木材順彎切成片,提高木材利用率。
綜上所述,本實用新型提供的鋸木設備,鏈傳動組件5和頂推機構6配合實現木材的傳輸,定位機構3與壓緊機構4配合實現木材的定位與壓緊,定位機構3和壓緊機構4均采用多排的鏈輪與木材接觸,鋸木組件2實現木材的鋸切,結構簡單合理,運動性能穩定,保證木材被順彎鋸切的穩定性和準確性,提高木材利用率。
以上所述僅為本實用新型的實施例,并非因此限制本實用新型的專利范圍,凡是利用本實用新型說明書及附圖內容所作的等同變換,或直接或間接運用在相關的技術領域,均同理包括在本實用新型的專利保護范圍內。
