本實用新型屬于木材加工設備領域，更具體的說，它涉及一種用于固定木材的截取機。

背景技術：

在加工家具的時候，需要經木材進行截取，現有的大部分是通過鋸床對木材的截取，在進行木材截取的時候，需要人按著木材，然后刀具對木材進行切割，由于是人工操作，木材在刀具的作用下會發生晃動，從而對木材截取不規整。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種能夠?qū)δ静倪M行固定的截取機。

為實現上述目的，本實用新型提供了如下技術方案：一種用于固定木材的截取機，包括機體，所述機體上設有導料槽，所述機體的中部設有支撐架，所述支撐架上設有與導料槽對應的刀具，所述刀具與支撐架之間設有推動氣缸，所述推動氣缸的一端與支撐架連接，另一端與刀具連接，所述支撐架設有進料口與出料口，所述機體靠近進料口處設有第一定位裝置，所述機體靠近出料口處設有第二定位裝置，所述第一定位裝置包括第一定位氣缸與第一定位板，所述第一定位氣缸與第一定位板分別設置在進料口處的左右兩側，所述第一定位氣缸上連接有第一推板，所述第一定位氣缸與第一推板之間連接有第一彈性件，所述第一彈性件的兩端分別與第一定位氣缸和第一推板連接，所述第二定位裝置包括第二定位氣缸與第二定位板，所述第二定位氣缸與第二定位板分別設置在出料口處的左右兩側，所述第一定位板與第二定位板的端面在同一平面上，所述第二定位氣缸上連接有第二推板，所述第二定位氣缸與第二推板之間連接有第二彈性件，所述第二彈性件的兩端分別與第二氣缸和第二推板連接。

通過采用上述技術方案，當木材穿過進料口與出料口的時候，第一定位氣缸推動第一推板移動，第一推板與第一定位氣缸之間的第一彈性件進行壓縮，第二定位氣缸推動第二推板，第二推板與第二定位氣缸之間的第二彈性件進行壓縮，能夠?qū)⒛静膴A在第一推板與第一定位板以及第二推板與第二定位板之間，能夠?qū)ν瓢逶趭A緊木材的時候有個緩沖力，防止推板在夾緊木材的時候用力過大，對木材損壞，然后控制推動氣缸推動刀具，刀具對木材進行切割，在加工木材的時候，將木材的兩端夾住，刀具在兩組定位裝置中間，能夠防止木材發生晃動，還能夠提高整個加工效率。

本實用新型進一步設置為：所述導料槽上設有傳感器，所述傳感器用于控制第一定位氣缸、第二定位氣缸與推動氣缸。

通過采用上述技術方案，根據需要木材的長度，調整傳感器的位置，當木材穿過進料口與出料口的時候，到達傳感器的位置，傳感器控制第一定位氣缸與第二定位氣缸移動，將木材固定住，然后控制推動氣缸推動刀具，刀具對木材進行切割，在加工木材的時候，還能夠提高整個加工效率。

本實用新型進一步設置為：所述第一推板與第二推板上均設有導向塊，所述機體上設有與導向塊配合的導向槽。

通過采用上述技術方案，。

本實用新型進一步設置為：所述定位板相對于定位氣缸的另一面的端面呈弧形設置。

通過采用上述技術方案，在能夠起到對木材的上下定位，進一步的對木材進行固定。

本實用新型進一步設置為: 所述第一推板與第二推板上均設有橡膠層。

通過采用上述技術方案，能夠?qū)δ静钠鸬奖Ｗo的作用。

附圖說明

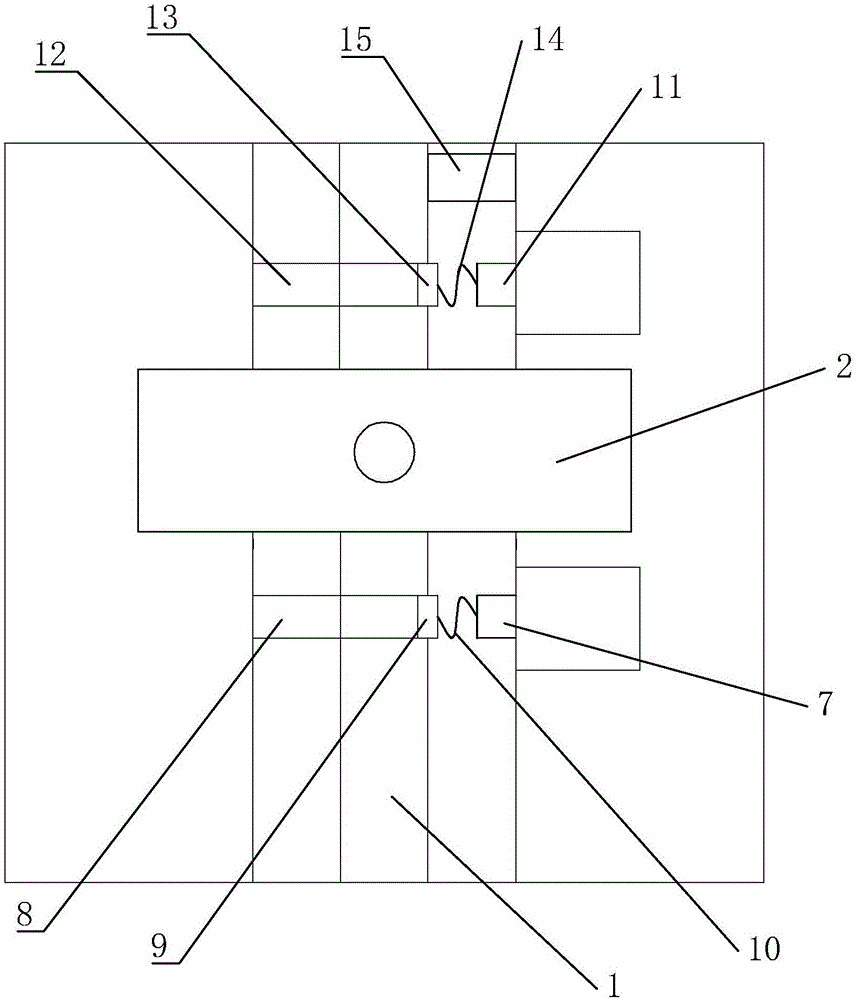

圖1為本實用新型一種用于固定木材的截取機的結構示意圖一；

圖2為本實用新型一種用于固定木材的截取機的結構示意圖二；

圖3為本實用新型一種用于固定木材的截取機的結構示意圖三。

圖中： 1、導料槽；2、支撐架；3、刀具；4、推動氣缸；5、進料口；6、出料口；7、第一定位氣缸；8、第一定位板；9、第一推板；10、第一彈性件；11、第二定位氣缸；12、第二定位板；13、第二推板；14、第二彈性件；15、傳感器；16、導向塊；17、導向槽。

具體實施方式

參照圖1至圖3所示，本案例實施的一種用于固定木材的截取機，包括機體，所述機體上設有導料槽1，所述機體的中部設有支撐架2，所述支撐架2上設有與導料槽1對應的刀具3，所述刀具3與支撐架2之間設有推動氣缸4，所述推動氣缸4的一端與支撐架2連接，另一端與刀具3連接，所述支撐架2設有進料口5與出料口6，所述機體靠近進料口5處設有第一定位裝置，所述機體靠近出料口6處設有第二定位裝置，所述第一定位裝置包括第一定位氣缸7與第一定位板8，所述第一定位氣缸7與第一定位板8分別設置在進料口5處的左右兩側，所述第一定位氣缸7上連接有第一推板9，所述第一定位氣缸7與第一推板9之間連接有第一彈性件10，所述第一彈性件10的兩端分別與第一定位氣缸7和第一推板9連接，所述第二定位裝置包括第二定位氣缸11與第二定位板12，所述第二定位氣缸11與第二定位板12分別設置在出料口6處的左右兩側，所述第一定位板8與第二定位板12的端面在同一平面上，所述第二定位氣缸11上連接有第二推板13，所述第二定位氣缸11與第二推板13之間連接有第二彈性件14，所述第二彈性件14的兩端分別與第二氣缸和第二推板13連接；

所述導料槽1上設有傳感器15，所述傳感器15用于控制第一定位氣缸7、第二定位氣缸11與推動氣缸4，所述第一推板9與第二推板13上均設有導向塊16，所述機體上設有與導向塊16配合的導向槽17，所述第一推板9與第二推板13相對于定位氣缸的另一端的端面呈弧形設置，所述第一推板9與第二推板13上均設有橡膠層。

根據需要木材的長度，調整傳感器15的位置，當木材穿過進料口5與出料口6的時候，到達傳感器15的位置，傳感器15控制第一定位氣缸7與第二定位氣缸11移動，第一定位氣缸7推動第一推板9移動，第一推板9與第一定位氣缸7之間的第一彈性件10進行壓縮，第二定位氣缸11推動第二推板13，第二推板13與第二定位氣缸11之間的第二彈性件14進行壓縮，能夠?qū)⒛静膴A在第一推板9與第一定位板8以及第二推板13與第二定位板12之間，能夠?qū)ν瓢逶趭A緊木材的時候有個緩沖力，防止推板在夾緊木材的時候用力過大，對木材損壞，然后控制推動氣缸4推動刀具3，刀具3對木材進行切割。

以上所述的實施例只是本實用新型的一種較佳的方案，并非對本實用新型作任何形式上的限制，在不超出權利要求所記載的技術方案的前提下還有其它的變體及改型。
