本實用新型涉及木門制造技術領域，具體涉及一種門板成型雕花一體設備。

背景技術：

壓板機不僅是用來壓合家具板件、木門、各種板材的機器；還是家具平整、定型、可以使板材間粘合更牢固的機器，一般板材壓板機的臺面都在1.25*2.5m。現有的壓板機一般只有一個壓合空間，壓合多快木板的時候需要分批壓合非常浪費時間。

中國專利公告號為CN205167123U的專利文獻，公開了一種木門壓板機，包括底板、支撐架、控制箱、橫梁和壓合板，所述壓合板通過螺桿或液壓設備與橫梁連接，所述的壓合板通過滑軌與支撐架連接，所述的壓合板下方設有若干塊墊塊，所述的墊塊包括上下擠壓板和位于上下擠壓板之間的彈簧結構，所述的墊板側方通過鉸接設有若干個吊環；所述壓合板上設有與吊環匹配的掛鉤。本實用新型克服了現有技術的不足，在壓合板下方設置若干塊墊塊，墊塊將一個壓合空間隔成多個，同時墊板中間的彈簧結構保證了壓力的傳輸，使每個壓合空間內的壓合力保持一致，實現多板一次壓合，保證壓合質量的前提下，提高了工作效率。

但是上述專利文獻還存在以下問題：不能夠在壓制門板的時候?qū)﹂T板進行雕花。

技術實現要素：

本實用新型的目的在于提供一種門板成型雕花一體設備，能夠在門板壓制成型的過程中對門板進行雕花。

為達到上述目的，本實用新型的基礎方案如下：

一種門板成型雕花一體設備，從上至下依次包括重力裝置、壓板、基模和成型臺，壓板內滑動連接有用于雕花的凸起，壓板上設有放置凸起的凹腔，凸起與凹腔之間通過彈簧連接，凹腔連通有與空氣泵連接的通氣管。

采用上述技術方案時,將基模放置到成型臺上，將碎木屑和膠水混合后放入到基模內，然后放一個壓板在基模上，按照前述方法依次疊加，最后一個壓板放置到最上層的基模上后，啟動重力裝置，使得重力裝置按壓最上方的壓板，當基模內的碎木屑和膠水逐漸成型為門板后；打開空氣泵，此時通氣管會向凹腔內吹氣，并且氣體會推動凸起，此時凸會在門板上進行雕花；當關閉空氣泵后，彈簧會將凸起拉回到凹腔內。

本方案產生的有益效果是：

1、壓板上凸起的設置，主要是為了在凸起上雕花，使得凸起上的花型在壓制門板的時候就可以被印到門板上，實現更簡便、容易的雕花；如果在門板晾干成型后再進行雕花，非常麻煩；

2、凹腔內通氣管的設置，主要是為了向凹腔內的凸起吹氣，進而推動凸起向下移動，將花型印在門板上；同時通氣管吹出的氣體還能夠防止碎木屑或膠水進入到凸起和凹腔的縫隙之間，如果有東西進入，就會被氣體吹出，非常方便；

3、凹腔內彈簧的設置，主要是為了將凸起拉回到凹腔內。

優選方案一：作為對基礎方案的進一步優化，基模和壓板均為兩個，且壓板和基模間隔設置；凹腔的頂板上均設有電磁鐵；凸起的頂部均設有與通電后的電磁鐵相互排斥的第一磁鐵；成型臺上設有能夠與第一磁鐵吸引的第二磁鐵。

基模和壓板均設置兩個，主要是為了同時可以壓制成型兩個門板，并且可以在這兩個門板上進行雕花；

凹腔頂板設置電磁鐵，凸起頂部設置磁鐵，當電磁鐵通電的時候，由于電磁鐵與凸起上的磁鐵相互排斥，此時凸起會被向下推，進而實現在門板上雕花；

第二磁鐵的設置，主要是為了吸引第一磁鐵，使得凸起能夠向下移動；因?yàn)殡姶盆F通電后，凸起會向下移動，但是此時凸起和凹腔之間的彈簧會對凸起有一個拉回的力，為了消弱這個力，設置了第二磁鐵，使得凸起向下拉力更大；另外，第二磁鐵還可以固定壓板，防止放置在基模上的壓板移動。

優選方案二：作為對優選方案一的進一步優化，成型臺內滑動設有放置第二磁鐵的磁鐵腔，成型臺的上表面設有可露出部分第二磁鐵的開口。

磁鐵腔的設置，主要是為了便于將第二磁鐵放置到成型臺內部；當?shù)诙盆F放置在成型臺表面的時候，由于第一磁鐵對第二磁鐵有一定的吸引作用，容易將第二磁鐵吸出，為了防止第二磁鐵被吸出，直接將第二磁鐵放置在成型臺內部。

優選方案三：作為對優選方案二的進一步優化，磁鐵腔的側壁上對稱設有卡住第二磁鐵的凹槽。

當需要放入第二磁鐵的時候，將第二磁鐵的邊緣卡在凹槽內，使得第二磁鐵位于凹槽之間，然后將第二磁鐵滑入磁鐵腔內即可；需要取出第二磁鐵的時候，直接將第二磁鐵拿出即可，因此，凹槽的設置不僅能夠固定第二磁鐵，還便于取放第二磁鐵。

優選方案四：作為對優選方案三的進一步優化，第一磁鐵和第二磁鐵均為永磁鐵。

普通的磁鐵容易消磁，因此采用永磁鐵。

優選方案五：作為對優選方案四的進一步優化，重力裝置包括推板，推板由液壓缸推動。

需要壓制門板的時候，啟動液壓缸，液壓缸會推動推板向下移動，使得推板與壓板接觸并將基模內的木屑和膠水壓制成型。

附圖說明

圖1是本實用新型門板成型雕花一體設備的剖視圖；

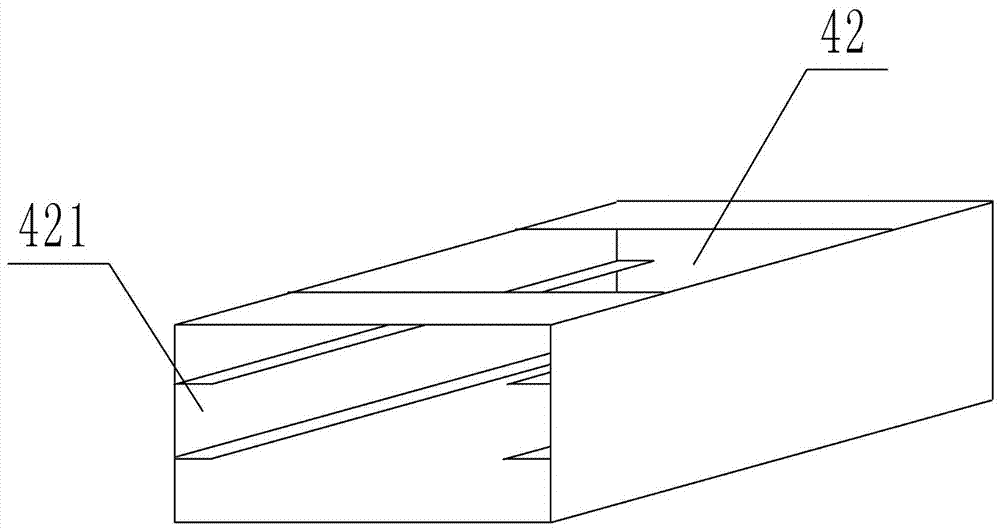

圖2是圖1中磁鐵腔的結構示意圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

說明書附圖中的附圖標記包括：重力裝置1、壓板2、凸起21、第一磁鐵211、凹腔22、通氣管221、電磁鐵222、基模3、成型臺4、第二磁鐵41、磁鐵腔42、凹槽421。

一種門板成型雕花一體設備，從上至下依次包括重力裝置1、壓板2、基模3和成型臺4，重力裝置1包括推板，推板由液壓缸推動；需要壓制門板的時候，啟動液壓缸，液壓缸會推動推板向下移動，使得推板與壓板2接觸并將基模3內的木屑和膠水壓制成型。壓板2內滑動連接有用于雕花的凸起21，壓板2上設有放置凸起21的凹腔22，凸起21與凹腔22之間通過彈簧連接，凹腔22連通有與空氣泵連接的通氣管221。

基模3和壓板2均為兩個，且基模3和壓板2間隔設置；即，其中一個壓板2放置在最上方，然后在此壓板2下面放置一個基模3，然后再放置另外一個壓板2，最后再放置一個基模3；凹腔22的頂板上均設有電磁鐵222；凸起21的頂部均設有與通電后的電磁鐵222相互排斥的第一磁鐵211；成型臺4上設有能夠與第一磁鐵211吸引的第二磁鐵41。當電磁鐵222通電的時候，由于電磁鐵222與凸起21上的磁鐵相互排斥，此時凸起21會被向下推，進而實現在門板上雕花；第二磁鐵41的設置，主要是為了吸引第一磁鐵211，使得凸起21能夠向下移動；因?yàn)殡姶盆F222通電后，凸起21會向下移動，但是此時凸起21和凹腔22之間的彈簧會對凸起21有一個拉回的力，為了消弱這個力，設置了第二磁鐵41，使得凸起21向下拉力更大；另外，第二磁鐵41還可以固定壓板2，防止放置在基模3上的壓板2移動。第一磁鐵211和第二磁鐵41均為永磁鐵，普通的磁鐵容易消磁，因此采用永磁鐵。

成型臺4內設有放置第二磁鐵41的磁鐵腔42，成型臺4的上表面設有可露出部分第二磁鐵41的開口。當?shù)诙盆F41放置在成型臺4表面的時候，由于第一磁鐵211對第二磁鐵41有一定的吸引作用，容易將第二磁鐵41吸出，為了防止第二磁鐵41被吸出，直接將第二磁鐵41放置在成型臺4內部。而磁鐵腔42的設置，主要是為了便于將第二磁鐵41放置到成型臺4內部。

磁鐵腔42的兩個側壁上對稱設有卡住第二磁鐵41的凹槽421。當需要放入第二磁鐵41的時候，將第二磁鐵41的邊緣卡在凹槽421內，使得第二磁鐵41位于凹槽421之間，然后將第二磁鐵41滑入磁鐵腔42內即可；需要取出第二磁鐵41的時候，直接將第二磁鐵41拿出即可，因此，凹槽421的設置不僅能夠固定第二磁鐵41，還便于取放第二磁鐵41。

使用時，將基模3放置到成型臺4上，將碎木屑和膠水混合后放入到基模3內，然后放一個壓板2在基模3上，按照前述方法依次疊加，最后一個壓板2放置到最上層的基模3上后，啟動重力裝置1，使得重力裝置1按壓最上方的壓板2，當基模3內的碎木屑和膠水逐漸成型為門板后；打開空氣泵，此時通氣管221會向凹腔22內吹氣，并且氣體會推動凸起21，此時凸會在門板上進行雕花；當關閉空氣泵后，彈簧會將凸起21拉回到凹腔22內。

以上所述的僅是本實用新型的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
