本發明涉及木工機械技術領域，具體地說是一種數控?zé)o卡軸旋切機。

背景技術：

眾所周知，近年來由于森林匱乏，用于膠合板生產的原木徑級較小，加上許多種植木也用于膠合板生產，這樣膠合板生產的原材料較以前的生產原木徑級逐漸變小，采用傳統工藝用單卡軸或雙卡軸生產單板，相對的生產成本和生產效率較低，不適應當前的生產需求，基于以上原因開發設計了數控?zé)o卡軸旋切機，傳統的無卡軸旋切機通過三個傳動輥擠緊原木旋轉進行旋切，這種結構的實質性不足是：

一、由于以前的無卡軸旋切機在刀刃上方的壓尺架前端設有壓尺輥，壓尺輥直徑根據木材切削原理理論上越小越好，但由于壓尺輥強度及軸承尺寸的限制，壓尺輥直徑一般都大于80mm，這樣單輥與原木外圓相接觸，又要與刀背留有一定的出板間隙，這種結構的單輥中心線都高出刀刃15mm左右，這樣單輥與原木的接觸擠壓區都高出刀刃太高，對旋切的單板沒產生真正意義上的擠壓，旋切出的單板質量很差。

二、原木在旋切過程中直徑逐漸變小，曲率半徑逐漸變小，單輥與原木的接觸區隨直徑變小，接觸點逐漸變高，這樣旋切的單板質量較差，表面光潔度低，厚度大的單板容易產生單板背面背裂，并且，旋切不同樹種的木質的硬軟不同，生產出的單板厚度誤差也較大，因此，到目前為止，市面上的無卡軸旋切的單板很大一部分達不到生產高檔膠合板的質量要求，尤其在旋切到小徑時單板質量更差。

三、原木在旋切時，由于電機以恒定的出板速度旋切，當木芯很小時，進給速度很快，沖擊力較大，嚴重影響了單雙輥的使用壽命。

技術實現要素：

本發明的目的在于解決現有技術的不足，提供一種結構新穎、性能穩定、操作方便、旋切平緩、旋切精度高、單板成品率高、設備使用壽命長的數控?zé)o卡軸旋切機。

本發明解決其技術問題所采用的技術方案是：

一種數控?zé)o卡軸旋切機，包括機座、旋刀裝置、單輥裝置、雙輥裝置和plc變頻控制系統，所述雙輥裝置經副導軌與機座上設有的付滑座滑動連接，其特征在于所述旋刀裝置和單輥裝置間設有板壓尺裝置，所述旋刀裝置兩端的機座上端設有固定架，所述固定架上設有刀架體回轉套、斜面軌道和單輥進給傳動裝置，所述固定架內側設有壓尺滑道，所述旋刀裝置前部兩端分別經刀架體與刀架體回轉套相連接，后部兩端分別與動力傳動軸相鉸接，所述雙輥裝置兩端分別經雙輥進給絲杠與機座上設有的雙輥裝置相連接，所述單輥裝置兩端分別經單輥支架與斜面軌道滑動連接，所述單輥支架經單傳動輥進給絲杠與單輥進給傳動裝置相連接，所述雙輥裝置和單輥進給傳動裝置分別經plc變頻控制系統控制，所述板壓尺裝置包括壓尺架、壓尺回轉軸、板壓尺、壓尺固定板、壓尺緊固螺釘、壓尺開合油缸、壓尺開合轉架、壓尺回轉偏心套和支撐部件，所述壓尺架前端設有板壓尺和壓尺固定板，所述板壓尺經壓尺固定板和壓尺緊固螺釘固定在壓尺架上，所述壓尺架后部設有壓尺開合油缸，后部兩端分別設有壓尺回轉偏心套，前部兩端分別與支撐部件固定連接，所述壓尺回轉軸穿過壓尺架后，其兩端經壓尺回轉偏心套和軸承與固定架固定連接，所述支撐部件下端與壓尺滑道滑動連接，所述壓尺開合油缸與固定在壓尺架上的支座相鉸接，所述壓尺開合油缸的伸縮桿與固定在壓尺回轉軸上的壓尺開合轉架相鉸接，所述壓尺開合油缸與plc變頻控制系統相連接，以利于通過壓尺開合油缸驅動壓尺開合轉架旋轉，帶動壓尺回轉軸旋轉，壓尺回轉軸在壓尺回轉偏心套的偏心作用下，帶動壓尺架沿著壓尺滑道前后位移，進而調整板壓尺側面與旋刀刃在水平面的相對位置，這樣不論原木直徑變化多大，板壓尺和旋刀始終對原木旋切的單板形成真正意義上的擠壓旋切，使單板的兩端面的光潔度都得到了顯著提高，降低了單板背面產生背裂的不足，徹底解決了無卡軸旋切單板質量不達標的實質性技術問題。

本發明所述支撐部件是由調高螺桿、滑座和鎖緊螺母組成，所述調高螺桿依次是由支撐球頭、螺桿段和旋轉段同軸構成，所述滑座下端與壓尺滑道滑動連接，所述調高螺桿經支撐球頭與滑座上設有的球面凹槽相連接，所述調高螺桿上螺紋連接有壓尺架和鎖緊螺母，所述壓尺架經鎖緊螺母固定在調高螺桿上，以達到通過旋轉調高螺桿的旋轉段，使壓尺架沿著螺桿段上升或下降，達到調整板壓尺與旋刀刀刃在垂直面內的相對高度，保證單板旋切的精度。

本發明可在所述壓尺架上設有板厚調節裝置，所述板厚調節裝置包括板厚預設定位板、板厚預設氣缸、板厚預設限位體以及板厚預設調節螺桿ⅰ和板厚預設調節螺桿ⅱ，所述板厚預設限位體固定在壓尺回轉軸上，所述板厚預設限位體下部設有板厚預設調節螺桿螺紋孔，所述板厚預設調節桿ⅰ和板厚預設調節螺桿ⅱ上螺接有板厚鎖緊螺母，所述板厚預設調節桿ⅰ和所述板厚預設調節螺桿ⅱ分別與板厚預設限位體螺紋連接，并經板厚鎖緊螺母定位，所述板厚預設調節桿ⅰ或所述板厚預設調節螺桿ⅱ的另一端與板厚預設定位板相抵觸定位，所述板厚預設定位板固定在板厚預設氣缸的伸縮桿上，所述板厚預設氣缸固定在壓尺架上，所述板厚預設氣缸經plc變頻控制系統控制，以利于根據一根原木里外硬度不同，預設板壓尺和旋刀間的兩個刀門間隙，在初次旋切原木時，壓尺開合油缸帶動壓尺回轉軸旋轉，板厚預設氣缸帶動板厚預設定位板左右移動，使板厚預設定位板與所述板厚預設調節桿ⅰ相抵觸，當原木直徑變小時，plc變頻控制系統再次調整原木旋切厚度，壓尺開合油缸帶動壓尺回轉軸旋轉，板厚預設氣缸帶動板厚預設定位板左右移動，使板厚預設定位板與所述板厚預設調節桿ⅱ相抵觸進行旋切，這樣不論原木直徑變化多大，板壓尺和旋刀始終對原木旋切的單板形成真正意義上的擠壓旋切，進一步提高了單板的旋切質量。

本發明可在所述板壓尺后端設有直線度調節裝置，所述直線度調節裝置采用直線度螺桿，所述壓尺架上沿板壓尺直線方向線性陣列設有螺紋穿孔，所述直線度螺桿與螺紋穿孔連接后，端部與板壓尺后端相抵觸，以達到通過直線度螺桿調節板壓尺的直線度和板壓尺相對于旋刀的起始相對位置，大大保證了單板的旋切質量。

本發明所述板壓尺前端由下端面逐漸向上端面傾斜延伸形成斜面，以達到方便單輥對更小直徑的原木進行夾持旋切的作用。

本發明所述單輥裝置包括單傳動輥、單傳動輥齒輪傳動箱、單輥驅動電機、單輥進給傳動裝置、單輥工作臺和單輥支架，所述單輥進給傳動裝置包括單傳動輥進給伺服電機、單傳動輥進給傳動箱、單傳動輥進給傳動渦輪蝸桿、單傳動輥進給傳動杠，所述單傳動輥經軸承、軸承支座固定在單輥工作臺上，單傳動輥經單傳動輥齒輪傳動箱驅動，以達到傳動剛性好、轉動平穩、旋轉波動小的作用，有利于減小旋切時單板厚度誤差，所述單傳動輥齒輪傳動箱經單傳動輥旋轉電機驅動，所述單傳動輥齒輪傳動箱和單傳動輥旋轉電機均固定在單輥工作臺上，所述單輥工作臺兩端分別與單輥支架固定連接，所述單傳動輥進給傳動杠經單傳動輥進給傳動箱內的單傳動輥進給傳動蝸輪蝸桿與單傳動輥進給絲杠相連接，所述單傳動輥進給絲杠經單傳動輥進給伺服電機驅動，所述單傳動輥進給伺服電機經plc變頻控制系統控制，以使plc變頻控制系統控制單傳動輥進給伺服電機動作，驅動單傳動輥進給傳動蝸輪蝸桿和單傳動輥進給傳動箱旋轉并帶動單傳動輥兩端的單傳動輥進給絲杠旋轉，進而帶動單輥工作臺40沿著斜面軌道移動，，同時，plc變頻控制系統控制單傳動輥齒輪傳動箱帶動單傳動輥旋轉，對原木進行旋轉夾持，由于單輥工作臺移動時通過兩端的單輥支架沿著斜面軌道直線滑動和單傳動輥進給絲杠旋轉進給，保證了單傳動輥左右進給同步，減少了正反轉間隙，提高了單板質量。

本發明所述雙輥裝置包括雙輥工作臺、雙輥裝置、雙傳動輥和雙輥傳動伺服電機，所述雙輥裝置包括雙輥工作臺進給伺服電機、動力傳動軸、雙輥進給絲杠、雙輥齒輪傳動箱和齒輪進給箱，所述雙輥工作臺上設有雙輥工作臺進給伺服電機，所述雙輥工作臺對應單傳動輥的一端設有雙傳動輥，所述雙傳動輥經雙輥傳動伺服電機驅動，所述雙輥傳動伺服電機經plc變頻控制系統控制，所述動力傳動軸兩端分別與雙輥齒輪傳動箱相連接，所述雙輥齒輪傳動箱經雙輥工作臺進給伺服電機驅動，所述雙輥齒輪傳動箱經齒輪進給箱內相嚙合的進給齒輪和螺旋錐齒輪與雙輥進給絲杠相連接，通過plc變頻控制系統控制雙輥工作臺進給伺服電機旋轉，帶動雙輥工作臺移動，使雙輥工作臺上的雙傳動輥與單傳動輥同步旋轉夾持原木。

本發明所述雙輥傳動伺服電機和單傳動輥進給伺服電機分別采用變頻電機，以利于在旋切剛進刀時，速度保持在低速，完全吃刀后切削速度逐漸提升，當木芯減小到設定的直徑時，切削速度逐漸下降，實現了變速旋切，達到了旋切平緩，機床沖擊力小，大大提高了機床零部件的使用壽命和旋切質量。

本發明所述旋刀裝置包括刀架體、裝刀盒、旋刀、壓刀板、壓刀缸、調后角齒輪箱、調后角傳動杠、調后角偏心凸輪、調后角拉桿和刀架體回轉套，所述刀架體前端頂部設有裝刀盒，后端與調后角拉桿相鉸接，所述裝刀盒內設有旋刀，裝刀盒經固定在刀架體上的壓刀板相固定，所述壓刀板中部與刀架體相連接，上部與裝刀盒相抵觸，下部與固定在刀架體上的壓刀缸相抵觸，所述壓刀缸經液壓電磁閥和液壓泵與plc變頻控制系統相連接，以利于通過plc變頻控制系統控制液壓泵動作，帶動液壓缸驅動壓刀板的壓緊或松開，所述調后角偏心凸輪套在調后角傳動杠上，所述調后角偏心凸輪外部與刀架體回轉套活動套接，所述刀架體回轉套下端與調后角拉桿固定連接，所述調后角傳動杠經調后角齒輪箱與齒輪進給箱內的進給齒輪相嚙合帶動旋轉，以利于在進給齒輪轉動帶動螺旋錐齒輪轉動時，螺旋錐齒輪帶動雙輥進給絲杠轉動，雙輥進給絲杠拖動雙輥工作臺移動的同時，進給齒輪還帶動調后角齒輪箱轉動，通過調后角齒輪箱帶動調后角偏心凸輪轉動，使刀架體回轉套在調后角偏心凸輪的偏心作用下驅動刀架體回轉來改變后角變化，使整個后角變化隨木芯直徑的變化自動改變，解決了原木直徑大時后角不變，接觸面大，磨損阻力大的缺陷，同時，還能隨木徑的逐漸縮小，后角也隨著逐漸變小，顯著提高了單板的表面光潔度。

本發明還可在所述的單輥支架前端線性陣列設有打木芯氣缸，所述打木芯氣缸經plc變頻控制系統控制，當原木木芯很小時，plc變頻控制系統即指令打木芯氣缸動作沖擊木芯，將木芯打掉。

本發明由于采用上述結構，具有結構新穎、性能穩定、操作方便、旋切平緩、旋切精度高、單板成品率高、設備使用壽命長等優點。

附圖說明

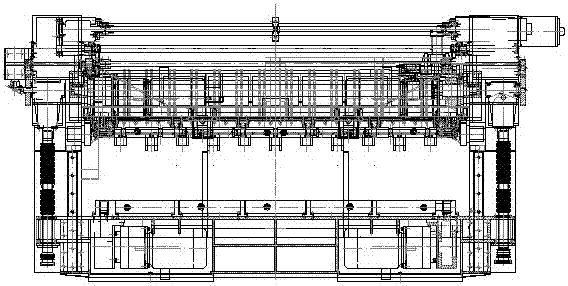

圖1是本發明的主視圖。

圖2是圖1的左視圖。

圖3是圖1的俯視圖。

圖4是本發明中板壓尺裝置和旋刀裝置的結構示意圖。

圖5是圖4的俯視圖。

圖6是圖4的右視圖。

圖7是本發明原木大徑時的旋切狀態圖。

圖8是本發明原木小徑時的旋切狀態圖。

圖9是單輥裝置的結構示意圖。

圖10是圖9的左視圖。

圖11是圖9的俯視圖。

圖12是本發明中機座、單輥進給傳動裝置和雙輥裝置的進給傳動結構示意圖。

圖13是圖12的左視圖。

圖14是圖12的俯視圖。

圖15是雙輥裝置中的雙輥裝置的結構示意圖。

圖16是本發明中支撐部件的結構示意圖。

圖17是圖5中c-c的剖視圖。

圖18是圖5中b-b的剖視圖。

圖19是圖17中j-j的剖面圖（板厚調節裝置）。

附圖標記：機座1、旋刀裝置2、單輥裝置3、雙輥裝置4、plc變頻控制系統5、板壓尺裝置6、固定架7、刀架體回轉套8、斜面軌道9、單輥進給傳動裝置10、壓尺滑道11、刀架體回轉套12、動力傳動軸13、雙輥進給絲杠14、雙輥裝置15、單輥支架16、斜面軌道17、單傳動輥進給絲杠18、壓尺架19、壓尺回轉軸20、板壓尺21、壓尺固定板22、壓尺緊固螺釘23、壓尺開合油缸24、壓尺開合轉架25、壓尺回轉偏心套26、支撐部件27、調高螺桿28、滑座29、鎖緊螺母30、板厚預設定位板31、板厚預設氣缸32、板厚預設限位體33、板厚預設調節螺桿ⅰ34、板厚預設調節螺桿ⅱ35、直線度螺桿36、單傳動輥37、單傳動輥齒輪傳動箱38、單輥驅動電機39、單輥工作臺40、單傳動輥進給伺服電機41、單傳動輥進給傳動箱42、單傳動輥進給傳動渦輪蝸桿43、單傳動輥進給傳動杠44、雙輥工作臺45、雙輥裝置15、雙傳動輥47、雙輥傳動伺服電機48、雙輥裝置15、雙輥工作臺進給伺服電機49、動力傳動軸50、雙輥進給絲杠51、雙輥齒輪傳動箱52、齒輪進給箱53、進給齒輪54、螺旋錐齒輪55、刀架體56、裝刀盒57、旋刀58、壓刀板59、壓刀缸60、調后角齒輪箱61、調后角傳動杠62、調后角偏心凸輪63、調后角拉桿64、刀架體回轉套65、打木芯氣缸66、單輥進給傳動裝置67。

具體實施方式

下面結合附圖和實施例對本發明進行說明。

如附圖所示，一種數控?zé)o卡軸旋切機，包括機座1、旋刀裝置2、單輥裝置3、雙輥裝置4和plc變頻控制系統5，所述雙輥裝置4經副導軌與機座1上設有的付滑座滑動連接，其特征在于所述旋刀裝置2和單輥裝置3間設有板壓尺裝置6，所述旋刀裝置2兩端的機座1上端設有固定架7，所述固定架7上設有刀架體回轉套8、斜面軌道9和單輥進給傳動裝置10，所述固定架7內側設有壓尺滑道11，所述旋刀裝置2前部兩端分別經刀架體與刀架體回轉套12相連接，后部兩端分別與動力傳動軸13相鉸接，所述雙輥裝置兩端分別經雙輥進給絲杠14與機座上設有的雙輥裝置15相連接，所述單輥裝置3兩端分別經單輥支架16與斜面軌道17滑動連接，所述單輥支架16經單傳動輥進給絲杠18與單輥進給傳動裝置相連接，所述雙輥裝置15和單輥進給傳動裝置分別經plc變頻控制系統5控制，所述板壓尺裝置6包括壓尺架19、壓尺回轉軸20、板壓尺21、壓尺固定板22、壓尺緊固螺釘23、壓尺開合油缸24、壓尺開合轉架25、壓尺回轉偏心套26和支撐部件27，所述壓尺架19前端設有板壓尺21和壓尺固定板22，所述板壓尺21經壓尺固定板22和壓尺緊固螺釘23固定在壓尺架19上，所述壓尺架19后部設有壓尺開合油缸24，后部兩端分別設有壓尺回轉偏心套26，前部兩端分別與支撐部件27固定連接，所述壓尺回轉軸20穿過壓尺架后、其兩端經壓尺回轉偏心套26和軸承與固定架7固定連接，所述支撐部件27下端與壓尺滑道11滑動連接，所述壓尺開合油缸24與固定在壓尺架19上的支座28相鉸接，所述壓尺開合油缸24的伸縮桿與固定在壓尺回轉軸20上的壓尺開合轉架25相鉸接，所述壓尺開合油缸24與plc變頻控制系統5相連接，以利于通過壓尺開合油缸24驅動壓尺開合轉架25旋轉，帶動壓尺回轉軸20旋轉，壓尺回轉軸20在壓尺回轉偏心套26的偏心作用下，帶動壓尺架19沿著壓尺滑道11前后位移，進而調整板壓尺21側面與旋刀刃在水平面的相對位置，這樣不論原木直徑變化多大，板壓尺21和旋刀始終對原木旋切的單板形成真正意義上的擠壓旋切，使單板的兩端面的光潔度都得到了顯著提高，降低了單板背面產生背裂的不足，徹底解決了無卡軸旋切單板質量不達標的實質性技術問題。

本發明所述支撐部件27是由調高螺桿28、滑座29和鎖緊螺母30組成，所述調高螺桿28依次是由支撐球頭、螺桿段和旋轉段同軸構成，所述滑座29下端與壓尺滑道11滑動連接，所述調高螺桿28經支撐球頭與滑座29上設有的球面凹槽相連接，所述調高螺桿28上螺紋連接有壓尺架19和鎖緊螺母30，所述壓尺架19經鎖緊螺母30固定在調高螺桿28上，以達到通過旋轉調高螺桿28的旋轉段，使壓尺架19沿著螺桿段上升或下降，達到調整板壓尺21與旋刀刀刃在垂直面內的相對高度，保證單板旋切的精度。

本發明可在所述壓尺架19上設有板厚調節裝置，所述板厚調節裝置包括板厚預設定位板31、板厚預設氣缸32、板厚預設限位體33以及至少2個板厚預設調節螺桿ⅰ34和板厚預設調節螺桿ⅱ35，所述板厚預設限位體33固定在壓尺回轉軸20上，所述板厚預設限位體33下部設有板厚預設調節螺桿螺紋孔，所述板厚預設調節桿ⅰ34和板厚預設調節螺桿ⅱ35上螺接有板厚鎖緊螺母，所述板厚預設調節桿ⅰ34和所述板厚預設調節螺桿ⅱ35分別與板厚預設限位體33螺紋連接，并經板厚鎖緊螺母定位，所述板厚預設調節桿ⅰ34或所述板厚預設調節螺桿ⅱ35的另一端與板厚預設定位板31相抵觸定位，所述板厚預設定位板31固定在板厚預設氣缸32的伸縮桿上，所述板厚預設氣缸32固定在壓尺架19上，所述板厚預設氣缸32經plc變頻控制系統5控制，以利于根據一根原木里外硬度不同，預設板壓尺和旋刀間的兩個刀門間隙，在初次旋切原木時，壓尺開合油缸24帶動壓尺回轉軸20旋轉，板厚預設氣缸32帶動板厚預設定位板31左右移動，使板厚預設定位板31與所述板厚預設調節桿ⅰ34相抵觸，當原木直徑變小時，plc變頻控制系統5再次調整原木旋切厚度，壓尺開合油缸24帶動壓尺回轉軸20旋轉，板厚預設氣缸32帶動板厚預設定位板31左右移動，使板厚預設定位板31與所述板厚預設調節桿ⅱ35相抵觸進行旋切，這樣不論原木直徑變化多大，板壓尺21和旋刀始終對原木旋切的單板形成真正意義上的擠壓旋切，進一步提高了單板的旋切質量。

本發明可在所述板壓尺21后端設有直線度調節裝置，所述直線度調節裝置采用直線度螺桿36，所述壓尺架19上沿板壓尺21直線方向線性陣列設有螺紋穿孔，所述直線度螺桿36與螺紋穿孔連接后，端部與板壓尺21后端相抵觸，以達到通過直線度螺桿調節板壓尺的直線度和板壓尺相對于旋刀的起始相對位置，大大保證了單板的旋切質量。

本發明所述板壓尺21前端由下端面逐漸向上端面傾斜延伸形成斜面，以達到方便單輥對更小直徑的原木進行夾持旋切的作用。

本發明所述單輥裝置包括單傳動輥37、單傳動輥齒輪傳動箱38、單輥驅動電機39、單輥進給傳動裝置67、單輥工作臺40和單輥支架16，所述單輥進給傳動裝置包括單傳動輥進給伺服電機41、單傳動輥進給傳動箱42、單傳動輥進給傳動渦輪蝸桿43、單傳動輥進給傳動杠44，所述單傳動輥37經軸承、軸承支座固定在單輥工作臺40上，單傳動輥37經單傳動輥齒輪傳動箱38驅動，以達到傳動剛性好、轉動平穩、旋轉波動小的作用，有利于減小旋切時單板厚度誤差，所述單傳動輥齒輪傳動箱38經單傳動輥旋轉電機39驅動，所述單傳動輥齒輪傳動箱38和單傳動輥旋轉電機39均固定在單輥工作臺40上，所述單輥工作臺40兩端分別與單輥支架16固定連接，所述單傳動輥進給傳動杠44經單傳動輥進給傳動箱42內的單傳動輥進給傳動蝸輪蝸桿43與單傳動輥進給絲杠18相連接，所述單傳動輥進給絲杠18經單傳動輥進給伺服電機39驅動，所述單傳動輥進給伺服電機41經plc變頻控制系統5控制，以使plc變頻控制系統控制單傳動輥進給伺服電機41動作，驅動單傳動輥進給傳動蝸輪蝸桿43和單傳動輥進給傳動箱42旋轉并帶動單傳動輥37兩端的單傳動輥進給絲杠18旋轉，進而帶動單輥工作臺40沿著斜面軌道17移動，，同時，plc變頻控制系統5控制單傳動輥齒輪傳動箱38帶動單傳動輥旋轉，對原木進行旋轉夾持，由于單輥工作臺40移動時通過兩端的單輥支架16沿著斜面軌道17直線滑動和單傳動輥進給絲杠旋轉進給，保證了單傳動輥37左右進給同步，減少了正反轉間隙，提高了單板質量。

本發明所述雙輥裝置包括雙輥工作臺45、雙輥裝置15、雙傳動輥47和雙輥傳動伺服電機48，所述雙輥裝置15包括雙輥工作臺進給伺服電機49、動力傳動軸50、雙輥進給絲杠51、雙輥齒輪傳動箱52和齒輪進給箱53，所述雙輥工作臺45上設有雙輥工作臺進給伺服電機49，所述雙輥工作臺45對應單傳動輥的一端設有雙傳動輥47，所述雙傳動輥47經雙輥傳動伺服電機48驅動，所述雙輥傳動伺服電機48經plc變頻控制系統5控制，所述動力傳動軸50兩端分別與雙輥齒輪傳動箱52相連接，所述雙輥齒輪傳動箱52經雙輥工作臺進給伺服電機49驅動，所述雙輥齒輪傳動箱52經齒輪進給箱53內相嚙合的進給齒輪54和螺旋錐齒輪55與雙輥進給絲杠51相連接，通過plc變頻控制系統5控制雙輥工作臺進給伺服電機49旋轉，帶動雙輥工作臺45移動，使雙輥工作臺45上的雙傳動輥47與單傳動輥同步旋轉夾持原木。

本發明所述雙輥傳動伺服電機49和單傳動輥進給伺服電機41分別采用變頻電機，以利于在旋切剛進刀時，速度保持在低速，完全吃刀后切削速度逐漸提升，當木芯減小到設定的直徑時，切削速度逐漸下降，實現了變速旋切，達到了旋切平緩，機床沖擊力小，大大提高了機床零部件的使用壽命和旋切質量。

本發明所述旋刀裝置2包括刀架體56、裝刀盒57、旋刀58、壓刀板59、壓刀缸60、調后角齒輪箱61、調后角傳動杠62、調后角偏心凸輪63、調后角拉桿64和刀架體回轉套65，所述刀架體56前端頂部設有裝刀盒57，后端與調后角拉桿64相鉸接，所述裝刀盒57內設有旋刀58，裝刀盒57經固定在刀架體56上的壓刀板59相固定，所述壓刀板59中部與刀架體56相連接，上部與裝刀盒57相抵觸，下部與固定在刀架體56上的壓刀缸60相抵觸，所述壓刀缸60經液壓電磁閥和液壓泵與plc變頻控制系統相連接，以利于通過plc變頻控制系統控制液壓泵動作，帶動液壓缸驅動壓刀板59的壓緊或松開，所述調后角偏心凸輪63套在調后角傳動杠62上，所述調后角偏心凸輪63外部與刀架體回轉套65活動套接，所述刀架體回轉套65下端與調后角拉桿64固定連接，所述調后角傳動杠62經調后角齒輪箱61與齒輪進給箱53內的進給齒輪54相嚙合帶動旋轉，以利于在進給齒輪54轉動帶動螺旋錐齒輪55轉動時，螺旋錐齒輪55帶動雙輥進給絲杠51轉動，雙輥進給絲杠51拖動雙輥工作臺40移動的同時，進給齒輪54還帶動調后角齒輪箱61轉動，通過調后角齒輪箱61帶動調后角偏心凸輪轉動，使刀架體回轉套在調后角偏心凸輪的偏心作用下驅動刀架體回轉來改變后角變化，使整個后角變化隨木芯直徑的變化自動改變，解決了原木直徑大時后角不變，接觸面大，磨損阻力大的缺陷，同時，還能隨木徑的逐漸縮小，后角也隨著逐漸變小，顯著提高了單板的表面光潔度。

本發明還可在所述的單輥支架16前端線性陣列設有打木芯氣缸66，所述打木芯氣缸66經plc變頻控制系統5控制，當原木木芯很小時，plc變頻控制系統即指令打木芯氣缸動作沖擊木芯，將木芯打掉。

本發明在工作時，首先根據旋切的單板厚度，預設板壓尺的兩個刀門間隙，，調整壓尺架的高度：旋轉支撐部件中的調高螺桿，使壓尺架沿著調高螺桿上升或下降，進而調整了調整板壓尺與旋刀刀刃在垂直面內的相對高度，然后用鎖緊螺母鎖緊，再通過壓尺開合油缸驅動壓尺開合轉架旋轉，帶動壓尺回轉軸旋轉，壓尺回轉軸在壓尺回轉偏心套的偏心作用下，帶動壓尺架經支撐部件沿著壓尺滑道前后位移，進而調整板壓尺側面與旋刀刃在水平面的相對位置，這樣不論原木直徑變化多大，板壓尺和旋刀始終對原木旋切的單板形成真正意義上的擠壓旋切，使單板的兩端面的光潔度都得到了顯著提高，降低了單板背面產生背裂的不足；

再調整壓尺架上的直線度螺桿，直線度螺桿頂向板壓尺，以使板壓尺的直線度始終和旋刀的直線度相平行，大大保證了單板的旋切質量；

再根據原木里外硬度不同，預設板壓尺和旋刀的兩個刀門間隙，即調整壓尺架后部的板厚預設調節桿ⅰ和板厚預設調節桿ⅱ，調整時，先啟動plc變頻控制系統，驅動壓尺開合油缸帶動壓尺開合轉架旋轉，壓尺開合轉架經壓尺開合轉軸帶動壓尺架旋轉，使板厚預設調節桿ⅰ和板厚預設調節桿ⅱ離開板厚預設氣缸后，壓尺開合氣缸停止，即可以人工旋轉板厚預設調節桿ⅰ和板厚預設調節桿ⅱ來預設兩個刀門間隙，調好后用鎖緊螺母鎖緊；再次啟動壓尺開合氣缸，使壓尺架復位，板厚預設氣缸帶動板厚預設定位板頂向板厚預設調節桿ⅰ和板厚預設調節桿ⅱ，這樣可以根據原木由外到內的質地不同，自動調整旋切厚度，大大提高了單板的旋切質量。

開始旋切前，在plc變頻控制系統的操作屏上，設置好abcde五段速度，同時設置好相對應的木材直徑，變頻速度設好后，再根據木材情況設置好最小木芯直徑，同時設置好雙輥裝置自動返程的距離，上述程序設置好后，開始上木，選擇要旋切的單板厚度，上木后，按下操作屏上上的旋切啟動鍵，plc變頻控制系統指令雙輥傳動伺服電機、單輥驅動電機動作，帶動單傳動輥和雙傳動輥旋轉，同時plc變頻控制系統控制單傳動輥進給伺服電機動作，驅動單傳動輥進給傳動蝸輪蝸桿和單傳動輥進給傳動箱旋轉并帶動單傳動輥兩端的單傳動輥進給絲杠旋轉，進而帶動單輥工作臺沿著斜面軌道移動，對原木進行旋轉夾持，由于單輥工作臺移動時通過兩端的斜面軌道直線滑動和單傳動輥進給絲杠旋轉進給，保證了單傳動輥左右進給同步，

由于所述雙輥齒輪傳動箱經齒輪進給箱內相嚙合的進給齒輪和螺旋錐齒輪與雙輥進給絲杠雙輥進給絲杠相連接，雙輥進給絲杠雙輥進給絲杠即拖動雙輥工作臺移動，使雙輥工作臺上的雙傳動輥與單傳動輥同步夾持原木并驅動原木旋轉，使原木在旋切過程中，通過旋刀的旋切和板壓尺的擠壓旋切成單板。

在旋切原木剛進刀時，旋切速度保持在低速，原木完全吃刀后，切削速度逐漸提升，在旋切的過程中，plc變頻控制系統自動控制單輥進給傳動裝置和雙輥裝置運行，單輥進給傳動裝置經進給齒輪轉動帶動螺旋錐齒輪轉動，螺旋錐齒輪帶動雙輥進給絲杠雙輥進給絲杠轉動，拖動雙輥工作臺移動，進給齒輪還帶動調后角錐齒輪轉動，調后角齒輪箱帶動調后角偏心凸輪轉動，使刀架體通過調后角拉桿帶動刀架體回轉套回轉來改變刀后角變化，使整個旋刀的后角變化隨木芯直徑的變化自動改變，解決了原木直徑大時后角不變，接觸面大，磨損阻力大的缺陷，同時，還能隨木徑的逐漸縮小，后角也隨著逐漸變小，顯著提高了單板的表面光潔度；

當木芯減小到設定的直徑時，切削速度逐漸下降，plc變頻控制系統自動調整原木旋切厚度，即指令壓尺開合油缸帶動壓尺回轉軸旋轉，板厚預設氣缸帶動板厚預設定位板左右移動，使板厚預設定位板與所述板厚預設調節桿ⅱ相抵觸進行旋切，這樣不論原木直徑變化多大，板壓尺和旋刀始終對原木旋切的單板的兩端面形成真正意義上的擠壓旋切，并且還實現了變速旋切，達到了旋切平緩，機床沖擊力小，大大提高了機床零部件的使用壽命和旋切質量。

當原木旋切到最小直徑時，即機床移動停止工進，同時開始返程啟動，在返程過程中，plc變頻控制系統指令打木芯氣缸動作，將小直徑的木芯打掉，當機床到達設置的返程位置時停止，即完成了一個工作循環，再二次上木進行一個工作循環。
