本發明涉及木工機械技術領域，具體來說，涉及一種方便調節固定木料的木工機械。

背景技術：

木工機械是指在木材加工工藝中，將木材加工的半成品加工成為木制品的一類機床。家具機械是木工機械的重要組成部分。木工機械在使用的時候，需要加工的材料的大小、形狀不同，還要加工成所需木材，而且所需的木材尺寸又不完全相同，木工通常在加工木料畫完切割線條，然后根據線條切割，每個加工木料都劃線，浪費時間有浪費人力，工作效率低，而且容易出現誤差，同時木料在切割的過程中會產生大量的木屑，木屑到處飄蕩，不僅不利于工人的身體將康，同時如果木屑不小心進入人的眼睛還會產生一些事故，造成不可挽回的傷害。

針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現要素：

針對相關技術中的問題，本發明提出一種方便調節固定木料的木工機械，以克服現有相關技術所存在的上述技術問題。

本發明的技術方案是這樣實現的：

一種方便調節固定木料的木工機械，包括工作臺、支撐框、電鋸口、電鋸和支撐腿，所述工作臺底端設有所述支撐框，所述支撐框底端設有若干支撐腿，所述工作臺包括固定臺面和移動臺面，所述固定臺面與所述移動臺面之間設有所述電鋸口，所述電鋸口內部底端設有所述電鋸，所述移動臺面底端與所述支撐框底端之間設有軌道，所述固定臺面上設有標測桿，所述標測桿兩側均設有滑槽，且所述滑槽與所述標測桿垂直，所述移動臺面上設有與所述標測桿相適配的推桿，所述移動臺面靠近所述推桿的側面設置有支撐架，所述支撐架底面設置有固定板，所述固定板一端頂面與所述支撐架底面固定連接，所述固定板另一端頂面與所述移動臺面的底面固定連接且位于所述支撐框內，所述推桿兩端側面分別連接有伸縮桿，所述伸縮桿的底座固定于所述支撐架的頂面，所述固定臺面底面設置有驅動外殼，所述驅動外殼內部設置有驅動裝置，所述驅動外殼側面且位于所述固定臺面外部設置有旋轉把手和和控制按鈕，所述控制按鈕與所述伸縮桿連接，所述旋轉把手與所述驅動裝置連接，所述驅動裝置包括主動齒輪、上從動輪、下從動輪、轉軸、上螺紋桿、下螺紋桿、上滑塊和下滑塊，所述轉軸一端穿插所述主動齒輪且延伸至所述驅動外殼外側與所述旋轉把手連接，所述轉軸另一端穿插所述主動齒輪且延伸至所述驅動外殼外側與電機連接，所述電機連接有倒順開關，所述倒順開關固定于所述驅動外殼上，所述主動齒輪的底端與低端分別設有與所述主動齒輪相適配的上從動輪和下從動輪，所述上從動輪中部穿插設有所述上螺紋桿，且所述上螺紋桿的兩側均與所述驅動外殼的內壁連接，所述上螺紋桿與所述驅動殼體內壁連接處均設有上軸套，所述上螺紋桿上設有所述上滑塊，所述上滑塊中部設置有上螺紋孔，所述上螺紋桿通過所述上螺紋桿的螺紋與所述上螺紋孔的螺紋相配合與所述上滑塊連接，所述下從動輪中部穿插設有所述下螺紋桿，所述下滑塊中部設置有下螺紋孔，所述下螺紋桿通過所述下螺紋桿的螺紋與所述下螺紋孔的螺紋相配合與所述下滑塊連接，所述上滑塊頂面和所述下滑塊頂面均設置有連接桿，所述連接桿頂端穿過所述滑槽與所述標測桿連接，且所述下螺紋桿的兩側均與所述驅動外殼的內壁連接，所述下螺紋桿與所述驅動殼體內壁連接處均設有下軸套。

進一步的，所述電鋸口底端靠近所述電鋸兩側均設有高壓噴頭，所述高壓噴頭通過水管與水箱連接，所述水箱位于兩側支撐腿之間的橫桿上。

近一步的，所述電鋸口兩側設有吸塵機，所述吸塵機底端均與吸塵管道連接，所述吸塵管道底端設有集塵袋，且所述集塵袋位于所述支撐框的底端。

進一步的，所述集塵袋底端設有卸灰閥。

進一步的，所述支撐腿底端均設有可制動的萬向輪。

進一步的，所述移動臺面頂端一側設有移動擋板。

進一步的，所述電鋸口的直徑為所述電鋸直徑的1.5倍。

進一步的，所述固定臺面頂端一側固定有測量尺，且所述測量尺靠近所述電鋸口側面。

進一步的，所述電機與所述轉軸之間連接有減速器。

本發明的有益效果：通過設置標測桿和推桿，標測桿與電鋸口的距離為所需的尺寸，通過調整驅動裝置可以調節所需尺寸的大小，驅動裝置中主動齒輪的轉動，可以帶動上從動輪和下從動輪轉動，進而帶動上螺紋桿和下螺紋桿轉動，從而帶動上滑塊和下滑塊滑動，上滑塊和下滑塊通過連接桿的作用進而帶動標測桿滑動，進而達到調整加工尺寸的目的，推桿通過伸縮桿進行控制，通過推桿排擠加工木材，使得加工木材緊貼標測桿側面，保障加工尺寸的精度，通過控制按鈕可以調整伸縮桿的力度大小，保障加工木材的表面完整性，通過倒順開關，控制電機正反轉，可以粗略調整加工尺寸，在經過旋轉把手精細調節，不僅大大提高調整的速度，而且大大的提高加工尺寸的精度，節省時間和人力，從而大大提高工作效率，同時對木料進行切割的同時還可以通過噴頭邊切割邊對木料表面進行噴水，可以減少木料切割時產生的木屑，從而減少污染，更加利于人體的健康，通過吸塵機還可以進一步的對切割時產生的灰塵進行吸附，使得灰塵可以經過吸塵管道進入集塵袋，并通過卸灰閥將灰塵倒出，大大的節省了勞動力，保障工作臺面的干凈整潔，更加利于人體的健康。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

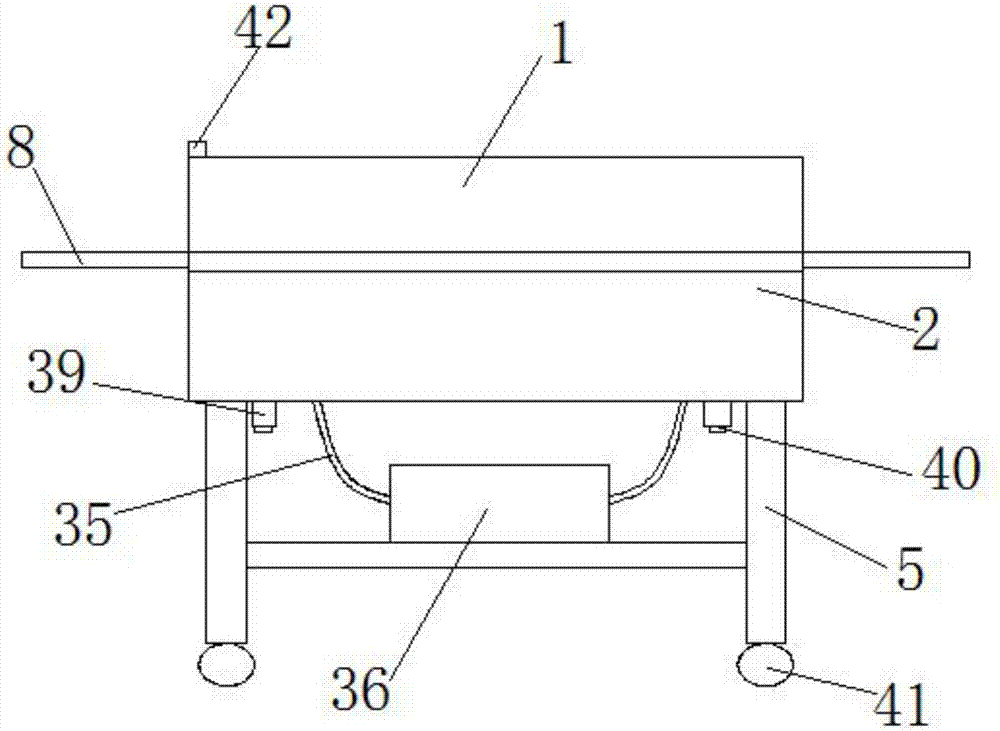

圖1是根據本發明實施例的方便調節固定木料的木工機械結構示意圖；

圖2是根據本發明實施例的方便調節固定木料的木工機械的俯視圖；

圖3是根據本發明實施例的工作臺底端仰視圖；

圖4是根據本發明實施例的驅動裝置結構示意圖；

圖5是根據本發明實施例的電鋸口側視圖；

圖中：

1、工作臺；2、支撐框；3、電鋸口；4、電鋸；5、支撐腿；6、固定臺面；7、移動臺面；8、軌道；9、標測桿；10、滑槽；11、推桿；12、支撐架；13、固定板；14、伸縮桿；15、驅動外殼；16、驅動裝置；17、旋轉把手；18、控制按鈕；19、主動齒輪；20、上從動輪；21、下從動輪；22、轉軸；23、上螺紋桿；24、下螺紋桿；25、上滑塊；26、下滑塊；27、電機；28、倒順開關；29、上軸套；30、上螺紋孔；31、下螺紋孔；32、連接桿；33、下軸套；34、高壓噴頭；35、水管；36、水箱；37、吸塵機；38、吸塵管道；39、集塵袋；40、卸灰閥；41、萬向輪；42、移動擋板；43、測量尺；44、減速器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本發明保護的范圍。

根據本發明的實施例，提供了一種方便調節固定木料的木工機械。

如圖1-5所示，根據本發明實施例的方便調節固定木料的木工機械，包括工作臺1、支撐框2、電鋸口3、電鋸4和支撐腿5，所述工作臺1底端設有所述支撐框2，所述支撐框2底端設有若干支撐腿5，所述工作臺1包括固定臺面6和移動臺面7，所述固定臺面6與所述移動臺面7之間設有所述電鋸口3，所述電鋸口3內部底端設有所述電鋸4，所述移動臺面7底端與所述支撐框2底端之間設有軌道8，所述固定臺面6上設有標測桿9，所述標測桿9兩側均設有滑槽10，且所述滑槽10與所述標測桿9垂直，所述移動臺面7上設有與所述標測桿9相適配的推桿11，所述移動臺面7靠近所述推桿11的側面設置有支撐架12，所述支撐架12底面設置有固定板13，所述固定板13一端頂面與所述支撐架12底面固定連接，所述固定板13另一端頂面與所述移動臺面7的底面固定連接且位于所述支撐框2內，所述推桿11兩端側面分別連接有伸縮桿14，所述伸縮桿14的底座固定于所述支撐架12的頂面，所述固定臺面6底面設置有驅動外殼15，所述驅動外殼15內部設置有驅動裝置16，所述驅動外殼15側面且位于所述固定臺面6外部設置有旋轉把手17和和控制按鈕18，所述控制按鈕18與所述伸縮桿14連接，所述旋轉把手17與所述驅動裝置16連接，所述驅動裝置16包括主動齒輪19、上從動輪20、下從動輪21、轉軸22、上螺紋桿23、下螺紋桿24、上滑塊25和下滑塊26，所述轉軸22一端穿插所述主動齒輪19且延伸至所述驅動外殼15外側與所述旋轉把手17連接，所述轉軸22另一端穿插所述主動齒輪19且延伸至所述驅動外殼15外側與電機27連接，所述電機27連接有倒順開關28，所述倒順開關28固定于所述驅動外殼15上，所述主動齒輪19的底端與低端分別設有與所述主動齒輪19相適配的上從動輪20和下從動輪21，所述上從動輪20中部穿插設有所述上螺紋桿23，且所述上螺紋桿23的兩側均與所述驅動外殼15的內壁連接，所述上螺紋桿23與所述驅動殼體內壁連接處均設有上軸套29，所述上螺紋桿23上設有所述上滑塊25，所述上滑塊25中部設置有上螺紋孔30，所述上螺紋桿23通過所述上螺紋桿23的螺紋與所述上螺紋孔30的螺紋相配合與所述上滑塊25連接，所述下從動輪21中部穿插設有所述下螺紋桿24，所述下滑塊26中部設置有下螺紋孔31，所述下螺紋桿24通過所述下螺紋桿24的螺紋與所述下螺紋孔31的螺紋相配合與所述滑塊二連接，所述上滑塊25頂面和所述下滑塊26頂面均設置有連接桿32，所述連接桿32頂端穿過所述滑槽10與所述標測桿9連接，且所述下螺紋桿24的兩側均與所述驅動外殼15的內壁連接，所述下螺紋桿24與所述驅動殼體內壁連接處均設有下軸套33。

借助于上述技術方案，通過設置標測桿9和推桿11，標測桿9與電鋸口3的距離為所需的尺寸，通過調整驅動裝置16可以調節所需尺寸的大小，驅動裝置16中主動齒輪19的轉動，可以帶動上從動輪20和下從動輪21轉動，進而帶動上滑塊25和下滑塊26滑動，從而帶動標測桿9滑動，進而達到調整加工尺寸的目的，推桿11通過伸縮桿14進行控制，通過推桿11排擠加工木材，使得加工木材緊貼標測桿9側面，保障加工尺寸的精度，大大的提高加工尺寸的精度，節省時間和人力，從而大大提高工作效率。

此外，所述電鋸口3底端靠近所述電鋸4兩側均設有高壓噴頭34，所述高壓噴頭34通過水管35與水箱36連接，所述水箱36位于兩側支撐腿5之間的橫桿上，所述電鋸口3兩側設有吸塵機37，所述吸塵機37底端均與吸塵管道38連接，所述吸塵管道38底端設有集塵袋39，且所述集塵袋39位于所述支撐框2的底端，所述集塵袋39底端設有卸灰閥40，通過噴頭可以對木料進行邊切割邊對木料表面進行噴水，可以減少木料切割時產生的木屑，從而減少污染，更加利于人體的健康，通過吸塵機37還可以進一步的對切割時產生的灰塵進行吸附，使得灰塵可以經過吸塵管道38進入集塵袋39，并通過卸灰閥40將灰塵倒出，大大的節省了勞動力，保障工作臺1面的干凈整潔，更加利于人體的健康。

另外，所述支撐腿5底端均設有可制動的萬向輪41，所述移動臺面7頂端一側設有移動擋板42，所述電鋸口3的直徑為所述電鋸4直徑的1.5倍，所述固定臺面6頂端一側固定有測量尺43，且所述測量尺43靠近所述電鋸口3側面，所述電機27與所述轉軸22之間連接有減速器44，通過萬向輪41可以方便移動木工機械裝置，同時可制動結構可以保障木工機械的牢固和穩定，保障機械裝置的安全，通過移動擋板42可以進一步的固定固定木料，保障切割的精度，同時測量尺43可以方便參照，裁切出所需要的尺寸，適應不同的生產要求，大大的提高工作效率。

綜上所述，借助于本發明的上述技術方案，通過設置標測桿9和推桿11，標測桿9與電鋸口3的距離為所需的尺寸，通過調整驅動裝置16可以調節所需尺寸的大小，驅動裝置16中主動齒輪19的轉動，可以帶動上從動輪20和下從動輪21轉動，進而帶動上螺紋桿23和下螺紋桿24轉動，從而帶動上滑塊25和下滑塊26滑動，上滑塊25和下滑塊26通過連接桿32的作用進而帶動標測桿9滑動，進而達到調整加工尺寸的目的，推桿11通過伸縮桿14進行控制，通過推桿11排擠加工木材，使得加工木材緊貼標測桿9側面，保障加工尺寸的精度，通過控制按鈕18可以調整伸縮桿14的力度大小，保障加工木材的表面完整性，通過倒順開關28，控制電機27正反轉，可以粗略調整加工尺寸，在經過旋轉把手17精細調節，不僅大大提高調整的速度，而且大大的提高加工尺寸的精度，節省時間和人力，從而大大提高工作效率，同時對木料進行切割的同時還可以通過噴頭邊切割邊對木料表面進行噴水，可以減少木料切割時產生的木屑，從而減少污染，更加利于人體的健康，通過吸塵機37還可以進一步的對切割時產生的灰塵進行吸附，使得灰塵可以經過吸塵管道38進入集塵袋39，并通過卸灰閥40將灰塵倒出，大大的節省了勞動力，保障工作臺1面的干凈整潔，更加利于人體的健康。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
