本實用新型涉及一種劈柴機，主要用木材加工企業，個體商販，及其普通用戶將原本無法加工的木材原料劈開切碎。

背景技術：

目前我國市場上很少有類似劈木機的產品，有極少數的這種機器要么體積笨重龐大，重量在2-3噸左右，結構復雜，搬運安裝很不方便；價格昂貴，大概都在3-5萬左右；操作復雜，必須由三個以上的熟練工人協同操作才能完成，噪音過大讓人難以接受；要么太小，難以劈開樹根樹疙瘩之類的硬質木頭，而且工作效率極低。

技術實現要素：

本實用新型目的是提供一種劈柴機，以解決現有大型劈柴機存在的結構復雜，搬運安裝不便，價格昂貴，操作復雜，工作噪音大；以及現有小型劈柴機難以劈開硬質木頭和工作效率低的問題。

本實用新型的技術方案是：一種劈柴機，包括機架、木材推動裝置和刀片，用于推動木材在機架上面橫向移動的木材推動裝置安裝在機架上，在木材推動裝置前端的機架上裝有刀片，其特征在于，在所述的機架的前端裝有縱向滑軌，所述的刀片滑動安裝在該縱向滑軌上，在該刀片的底端裝有刀片升降驅動裝置。

所述的木材推動裝置包括動力泵總成、主工作油缸和推動滑塊，主工作油缸橫向安裝在機架上，該主工作油缸的活塞桿頂端與滑動安裝在機架上的推動滑塊連接；該主工作油缸通過供油管和操縱控制閥與動力泵總成連接。

所述的刀片升降驅動裝置由刀片調節油缸和傳動機構組成，刀片調節油缸傾斜設置，其缸體與機架連接，其活塞桿的頂端通過傳動機構與所述的刀片傳動連接。

所述的傳動機構為L形擺桿，該L形擺桿的后端與機架鉸接，L形擺桿的中部與所述活塞桿的頂端鉸接，該L形擺桿的前端與所述刀片的底端下面相抵。

所述的刀片調節油缸縱向設置；所述的傳動機構為橫向連桿，其兩端分別與所述活塞桿的頂端和刀片的底端連接。

所述的括動力泵總成與機架分離設置。

所述的刀片為縱向設置的縱刀片，用于將木材劈為左右兩瓣。

所述的刀片為縱向設置的縱刀片和與其交叉連接的橫向或/和傾斜刀片組成，用于將木材劈為多瓣。

在所述的機架的下面裝有牽引及支撐固定桿和車輪，牽引及支撐固定桿與機架固定連接。

所述的牽引及支撐固定桿的后端為伸縮結構。

本實用新型的優點是：在工作時，動力裝置可以獨立設置，明顯降低了機器工作產生的噪音；一個人便可操作整個工作過程，而且工作效率比其他機器高，運轉速度快，安全可靠；刀片為可調節高度，能夠隨意更換各種能夠將木材劈成多瓣的刀片，高于其他機器只能一劈兩瓣的缺點；并且具有移動方便本機器自帶有移動牽引裝置可隨意移動到理想位置；具有操作簡單，安全性高，易于上手，工作效率高，移動靈活方便等優點。

附圖說明

圖1是本實用新型的總體結構示意圖；

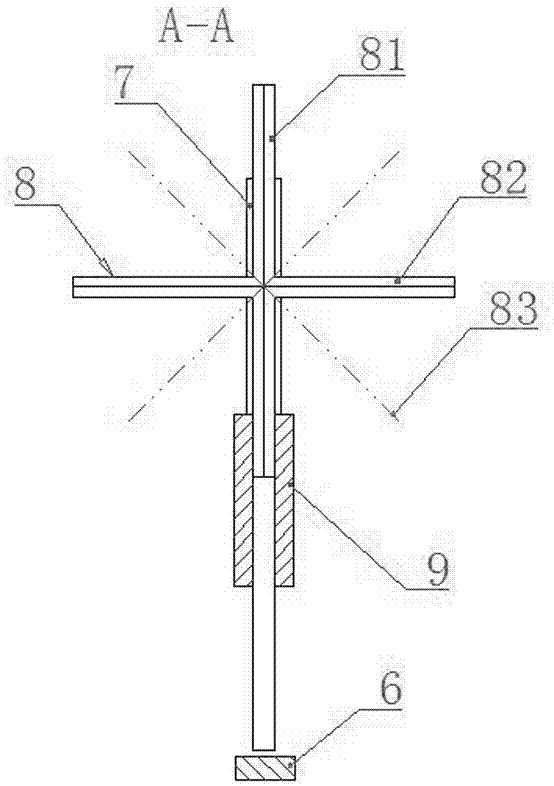

圖2是本實用新型的十字形刀片的端面結構示意圖（圖1的A-A剖視圖）。

附圖標記說明：1、動力泵總成，2、供油管，3、牽引及支撐固定桿，

4、車輪，5、刀片調節油缸，6、L形擺桿，7、縱向軌道，8、劈刀，81、縱刀片，82、橫刀片，83、斜刀片，9、機架，10、推動滑塊，1l、操縱控制閥，12、主工作油缸，13、（主工作油缸）安裝座，14、橫向滑軌。

具體實施方式

參見圖1和圖2，本實用新型一種劈柴機，包括機架9、木材推動裝置和刀片8，用于推動木材在機架上面橫向移動的木材推動裝置安裝在機架9上，在木材推動裝置前端的機架9上裝有刀片8。在所述的機架9的前端裝有縱向滑軌7，所述的刀片8滑動安裝在該縱向滑軌7上，在該刀片8的底端裝有刀片升降驅動裝置。

所述的木材推動裝置包括動力泵總成1（液壓機）、主工作油缸12和推動滑塊10，主工作油缸12用安裝座13橫向安裝在機架9上，該主工作油缸12的活塞桿頂端與滑動安裝在機架9上的推動滑塊10連接（滑塊10的底面兩邊有凹槽滑動安裝在機架9上面兩邊的橫向滑軌14上）；該主工作油缸12通過供油管2和操縱控制閥1l與動力泵總成1連接。操縱控制閥1l也用于控制刀片調節油缸5的工作。油缸操縱閥1l可以采用手動或腳動電磁閥控制。

本實用新型括動力泵總成1與機架9分離設置，在工作時可以大大降低振動噪音。

所述的刀片升降驅動裝置由刀片調節油缸5和傳動機構組成，刀片調節油缸5傾斜設置，其缸體底端與機架9鉸接，刀片調節油缸5的活塞桿的頂端向下向前傾斜，并通過傳動機構與所述的刀片傳動連接。

該實施例的傳動機構為L形擺桿6，該L形擺桿6的后端與機架9鉸接，L形擺桿6的中部與刀片調節油缸5活塞桿的頂端鉸接，該L形擺桿6的前端與所述刀片8的底端下面相抵。

所述的刀片升降驅動裝置還可以是（未圖示）：刀片調節油缸5也可以縱向設置；所述的傳動機構為橫向連桿，該橫向連桿兩端分別與所述刀片調節油缸5活塞桿的頂端和刀片8的底端連接。活塞桿的上下伸縮帶動刀片8上下同步移動。

該實施例的所述的由為十字形的縱刀片81與橫刀片82構成，用于將木材劈為四瓣。

刀片8也可只是縱刀片81，用于將木材劈為左右兩瓣。所述的刀片8還可以是縱刀片81和與其交叉連接的斜刀片83組成，用于將木材劈為多瓣（如6、8瓣等）。

在所述的機架9的下面裝有牽引及支撐固定桿3和車輪4，牽引及支撐固定桿3與機架9固定連接。所述的牽引及支撐固定桿3的后端（即圖1中的左端）可以為伸縮結構，在用于牽引時伸出拉長，方便牽引。在本實用新型工作時，牽引及支撐固定桿3的前端放下支撐地面，為整機支撐固定。

本實用新型的工作過程是：開啟動力泵總成1，根據被加工木材的徑向尺寸調節刀片8的高度，使得刀片8的的中心與被加工木材的中心基本對應。然后將加工木材放置在滑塊10與刀片8之間，開啟主工作油缸12，其活塞桿帶動滑塊10推動被加工木材向刀片8移動，以液壓推動擠壓的方式將被加工木材推至刀片8處完成劈開切碎的目的。當工作油缸12到達頂點（滑塊10接近刀片8）后，由限位閥自動回位閥控制自動（或手動控制）回到起點位置完成整個工作過程。
