本發明涉及切割，具體是一種應用于平面設計的樣品緩沖割樣封邊一體設備。

背景技術：

1、封邊機是木工機械當中的一種，屬實木機械類，封邊機顧名思義就是用來封邊用的。

2、在板材的平面設計完成后，會對板材進行加工，加工時需要使用到封邊設備，增加板材的裝飾性，減少保持側板開裂的情況，例如現有專利申請?zhí)枺?02320313589.5實用新型涉及封邊機技術領域，且公開了一種應用于平面設計樣品的封邊設備，包括封邊設備本體，所述封邊設備本體的一側設置有支撐機構，所述支撐機構的一側設置有收納機構；所述支撐機構包括支撐桿，所述支撐桿設置于封邊設備本體的一側，所述支撐桿的頂部設置有支撐板，所述支撐板的底部固定安裝有固定桿，所述固定桿的數量為兩個，所述固定桿的一端與支撐桿的頂部固定連接。

3、但是在封邊機使用過程中，會對封邊完成的樣品板件進行切割，從樣品板件上切割下成品，由于樣品板件上封邊條與樣品板件粘黏在一起的時間較短，且旋轉切割的力切割封邊條時，封邊條受到一定時間的傾斜遠離樣品板件的力，容易導致樣品板件上封邊條分離，造成經濟損失。

技術實現思路

1、本發明的目的在于提供一種應用于平面設計的樣品緩沖割樣封邊一體設備，以解決現有技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種應用于平面設計的樣品緩沖割樣封邊一體設備，包括封邊機，所述封邊機一側成型有封邊室，所述封邊室內部插設有輸送設備，所述輸送設備一端設置有切割結構和收納結構，所述切割結構包括氣壓缸一，所述氣壓缸一一端設置有上下伸縮式支撐組件，所述上下伸縮式支撐組件頂部?jī)蓚?cè)均設置有左右運動組件，左右運動組件包括氣壓缸三、氣壓缸三一端連接的方形箱、方形箱轉動的多個針具、氣壓缸四、氣壓缸四一端設置的安裝架八、安裝架八一側固定連接的四個圓桿以及同側兩個圓桿之間固定連接的傳動箱，所述傳動箱內部設置有夾持板，所述上下伸縮式支撐組件頂部一側設置有切割組件。

3、優選的，所述輸送設備外側兩端均固定安裝有安裝架一，兩個所述安裝架一均與封邊機固定連接，所述封邊機一側安裝有人機交互設備。

4、優選的，上下伸縮式支撐組件包括安裝架四，所述安裝架四遠離收納結構的一側固定連接有兩個伸縮桿一，所述氣壓缸一一端與安裝架四固定連接，所述封邊機一側開設有設備安裝腔，所述氣壓缸一和伸縮桿一均插設于設備安裝腔內部并與封邊機固定連接，所述安裝架四靠近收納結構的一側固定連接有推料板。

5、優選的，所述安裝架四兩端均固定連接有安裝架五，所述安裝架五頂部固定連接有氣壓缸二和兩個連接架四。

6、優選的，左右運動組件包括氣壓缸三外側固定套設的安裝架六，所述安裝架六與同側的氣壓缸二固定連接，所述氣壓缸三一端與方形箱之間固定連接有連接架二，多個所述針具均插設于方形箱上并與方形箱轉動連接。

7、優選的，其中一部分所述針具外側均固定套設有鏈輪一，多個所述鏈輪一外側設置有鏈條一，另一部分所述針具外側均固定套設有鏈輪二，多個所述鏈輪二外側設置有鏈條二，所述方形箱內部?jī)蓚?cè)均固定連接有擋板，所述鏈條一個鏈條二均設置于兩個擋板之間，其中一個所述鏈輪二和其中一個鏈輪一一側均設置有齒輪，所述齒輪固定套設于相鄰的針具外側，其中一個所述齒輪一側設置有傳動軸，所述傳動軸與相鄰的針具固定連接，所述傳動軸一端延伸到方形箱外側并與方形箱轉動連接，所述傳動軸一端固定連接有電機一，所述電機一與方形箱之間固定連接有兩個連接架三。

8、優選的，左右運動組件包括安裝架七，所述安裝架七與相鄰的安裝架六固定連接，所述安裝架七頂部設置有安裝架九，所述安裝架九固定套設于同側的氣壓缸四外側。

9、優選的，切割組件包括兩個連接架六以及兩個連接架六之間固定連接的安裝架十，所述連接架六一端與相鄰的安裝架七固定連接，所述安裝架十上固定插設有氣壓缸五和兩個伸縮桿二，所述氣壓缸五和兩個伸縮桿二之間固定連接有連接架七，所述連接架七一端轉動連接有刀片，所述連接架七另一端固定連接有電機二，所述電機二輸出端與刀片固定連接。

10、優選的，所述安裝架七頂部設置有連接架五，兩個所述連接架四頂端均貫穿安裝架七并分別與安裝架九和連接架五固定連接，所述圓桿貫穿同側的連接架五，所述傳動箱內部固定連接有多個液壓伸縮桿，所述液壓伸縮桿一端與夾持板固定連接，其中一個液壓伸縮桿上安裝有液壓傳感器，所述液壓傳感器固定安裝于傳動箱內部。

11、優選的，所述收納結構包括滑軌、滑軌外側滑動連接的兩個安裝架二以及滑軌頂部一側固定連接的液壓缸，兩個所述安裝架二之間固定連接有連接架一，所述液壓缸與其中一個安裝架二固定連接，所述安裝架二內部滑動連接有支撐板，所述支撐板一側固定連接有傳動塊，所述傳動塊頂部固定連接有繩線，所述繩線外側套設有弧形中空管道，所述弧形中空管道與安裝架二之間固定連接有安裝架三，所述安裝架二一側固定連接有扭簧箱，所述扭簧箱內部安裝有扭簧，所述扭簧一端與繩線底端固定連接，所述安裝架二一側固定連接有保護箱。

12、與現有技術相比，本發明的有益效果是：

13、1、本申請使用時，旋轉的刀片對樣品板件進行切割，由于樣品板件兩側粘黏的封邊條上成型有豎直排列的多個圓槽，刀片旋轉切割封邊條時，封邊條受到旋轉的刀片施加的旋轉力面積較小且不連續，避免封邊條與樣品板件被切割位置出現分離的情況，保證樣品板件切割后成品質量。

14、2、本申請中，四個夾持板與樣品板件之間相對位置不變，方形箱與樣品板件之間相對位置不變，四個夾持板對樣品板件兩側進行夾持固定，且切割組件設置于前側兩個夾持板和后側兩個夾持板之間，在后續切割組件對樣品板件進行切割過程中，即使切割力導致樣品板件上封邊條翹起，也能夠控制翹起長度，減少切割加工導致的經濟損失，工作的氣壓缸三通過連接架二推動方形箱向樣品板件運動，達到旋轉的多個針具在樣品板件外側粘黏的封邊條上開設圓槽的效果，針具運動方向與樣本板件粘黏封邊條的側壁垂直設置，細小的針具在封邊條上成型圓槽時，封邊條受到的運動力較小，完成封邊條切割草預設工作。

15、3、本申請刀片將一部分成品從樣本板件上切割下來后，此時成品已經大部分運動到支撐板頂部，隨著多個夾持板運動與樣品板件和成品脫離接觸，成品失去夾持板夾持固定自由下落，在產品重力作用下，支撐板下移一段距離，扭簧伸展一定長度，為下一個成品的收納提供空間，切割結構一側設置有收納結構，收納結構與切割結構配合將切割后掉落的成品進行承接緩沖，避免切割后成品掉落造成的邊角形變分層，減少意外損失。

技術特征：

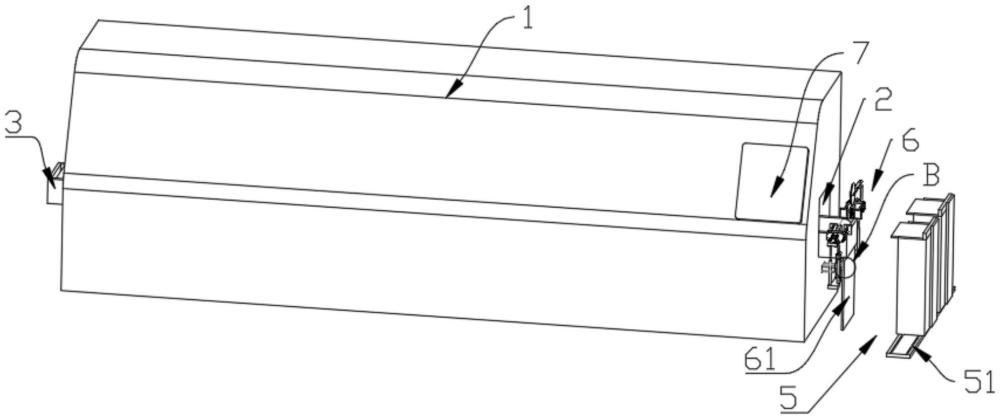

1.一種應用于平面設計的樣品緩沖割樣封邊一體設備，包括封邊機(1)，所述封邊機(1)一側成型有封邊室(2)，所述封邊室(2)內部插設有輸送設備(4)，其特征在于：所述輸送設備(4)一端設置有切割結構(6)和收納結構(5)，所述切割結構(6)包括氣壓缸一(63)，所述氣壓缸一(63)一端設置有上下伸縮式支撐組件，所述上下伸縮式支撐組件頂部?jī)蓚?cè)均設置有左右運動組件，左右運動組件包括氣壓缸三(68)、氣壓缸三(68)一端連接的方形箱(610)、方形箱(610)轉動的多個針具(611)、氣壓缸四(625)、氣壓缸四(625)一端設置的安裝架八(624)、安裝架八(624)一側固定連接的四個圓桿(627)以及同側兩個圓桿(627)之間固定連接的傳動箱(628)，所述傳動箱(628)內部設置有夾持板(629)，所述上下伸縮式支撐組件頂部一側設置有切割組件。

2.根據權利要求1所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：所述輸送設備(4)外側兩端均固定安裝有安裝架一(3)，兩個所述安裝架一(3)均與封邊機(1)固定連接，所述封邊機(1)一側安裝有人機交互設備(7)。

3.根據權利要求1所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：上下伸縮式支撐組件包括安裝架四(62)，所述安裝架四(62)遠離收納結構(5)的一側固定連接有兩個伸縮桿一(64)，所述氣壓缸一(63)一端與安裝架四(62)固定連接，所述封邊機(1)一側開設有設備安裝腔，所述氣壓缸一(63)和伸縮桿一(64)均插設于設備安裝腔內部并與封邊機(1)固定連接，所述安裝架四(62)靠近收納結構(5)的一側固定連接有推料板(61)。

4.根據權利要求3所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：所述安裝架四(62)兩端均固定連接有安裝架五(65)，所述安裝架五(65)頂部固定連接有氣壓缸二(66)和兩個連接架四(621)。

5.根據權利要求4所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：左右運動組件包括氣壓缸三(68)外側固定套設的安裝架六(67)，所述安裝架六(67)與同側的氣壓缸二(66)固定連接，所述氣壓缸三(68)一端與方形箱(610)之間固定連接有連接架二(69)，多個所述針具(611)均插設于方形箱(610)上并與方形箱(610)轉動連接。

6.根據權利要求1所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：其中一部分所述針具(611)外側均固定套設有鏈輪一(612)，多個所述鏈輪一(612)外側設置有鏈條一(613)，另一部分所述針具(611)外側均固定套設有鏈輪二(614)，多個所述鏈輪二(614)外側設置有鏈條二(615)，所述方形箱(610)內部?jī)蓚?cè)均固定連接有擋板(616)，所述鏈條一(613)和鏈條二(615)均設置于兩個擋板(616)之間，其中一個所述鏈輪二(614)和其中一個鏈輪一(612)一側均設置有齒輪(617)，所述齒輪(617)固定套設于相鄰的針具(611)外側，其中一個所述齒輪(617)一側設置有傳動軸(618)，所述傳動軸(618)與相鄰的針具(611)固定連接，所述傳動軸(618)一端延伸到方形箱(610)外側并與方形箱(610)轉動連接，所述傳動軸(618)一端固定連接有電機一(619)，所述電機一(619)與方形箱(610)之間固定連接有兩個連接架三(620)。

7.根據權利要求5所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：左右運動組件包括安裝架七(622)，所述安裝架七(622)與相鄰的安裝架六(67)固定連接，所述安裝架七(622)頂部設置有安裝架九(626)，所述安裝架九(626)固定套設于同側的氣壓缸四(625)外側。

8.根據權利要求1所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：切割組件包括兩個連接架六(632)以及兩個連接架六(632)之間固定連接的安裝架十(633)，所述連接架六(632)一端與相鄰的安裝架七(622)固定連接，所述安裝架十(633)上固定插設有氣壓缸五(635)和兩個伸縮桿二(634)，所述氣壓缸五(635)和兩個伸縮桿二(634)之間固定連接有連接架七(636)，所述連接架七(636)一端轉動連接有刀片(638)，所述連接架七(636)另一端固定連接有電機二(637)，所述電機二(637)輸出端與刀片(638)固定連接。

9.根據權利要求7所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：所述安裝架七(622)頂部設置有連接架五(623)，兩個所述連接架四(621)頂端均貫穿安裝架七(622)并分別與安裝架九(626)和連接架五(623)固定連接，所述圓桿(627)貫穿同側的連接架五(623)，所述傳動箱(628)內部固定連接有多個液壓伸縮桿(630)，所述液壓伸縮桿(630)一端與夾持板(629)固定連接，其中一個液壓伸縮桿(630)上安裝有液壓傳感器(631)，所述液壓傳感器(631)固定安裝于傳動箱(628)內部。

10.根據權利要求1所述的一種應用于平面設計的樣品緩沖割樣封邊一體設備，其特征在于：所述收納結構(5)包括滑軌(51)、滑軌(51)外側滑動連接的兩個安裝架二(52)以及滑軌(51)頂部一側固定連接的液壓缸(53)，兩個所述安裝架二(52)之間固定連接有連接架一(54)，所述液壓缸(53)與其中一個安裝架二(52)固定連接，所述安裝架二(52)內部滑動連接有支撐板(55)，所述支撐板(55)一側固定連接有傳動塊(56)，所述傳動塊(56)頂部固定連接有繩線(57)，所述繩線(57)外側套設有弧形中空管道(58)，所述弧形中空管道(58)與安裝架二(52)之間固定連接有安裝架三(59)，所述安裝架二(52)一側固定連接有扭簧箱(511)，所述扭簧箱(511)內部安裝有扭簧(510)，所述扭簧(510)一端與繩線(57)底端固定連接，所述安裝架二(52)一側固定連接有保護箱(512)。

技術總結
本發明公開了一種應用于平面設計的樣品緩沖割樣封邊一體設備，涉及切割技術領域，包括封邊機，所述封邊機一側成型有封邊室，所述封邊室內部插設有輸送設備，所述輸送設備一端設置有切割結構和收納結構，所述切割結構包括氣壓缸一，所述氣壓缸一一端設置有上下伸縮式支撐組件，所述上下伸縮式支撐組件頂部?jī)蓚?cè)均設置有左右運動組件，旋轉的刀片對樣品板件進行切割，由于樣品板件兩側粘黏的封邊條上成型有豎直排列的多個圓槽，刀片旋轉切割封邊條時，封邊條受到旋轉的刀片施加的旋轉力面積較小且不連續，避免封邊條與樣品板件被切割位置出現分離的情況，保證樣品板件切割后成品質量。

技術研發人員：張億
受保護的技術使用者：南京林業大學
技術研發日：
技術公布日：2025/4/24
