本發明涉及智能化濕布熱堿直輥布鋏針織物絲光機。

背景技術：

現有技術中，絲光過程是將棉、麻等纖維素將濃氫氧化鈉溶液(堿液)浸漬處理，使纖維發生不可逆的溶脹而引起纖維晶格參數變化，結晶度下降，部分由晶區轉變?yōu)闊o定型區，使原來在水中不可及的羥基變?yōu)榭杉埃依w維截面發生變化，由矩形膨脹為圓形，胞腔發生收縮，縱向的自然扭曲消失，然后在適當?shù)膹埩ο率估w維得到拉伸或不再收縮，纖維表面皺紋消失，變成光滑的圓柱體，纖維結構得到有序排列，因而提高了纖維吸附染料的能力；溶脹還消除了纖維在生長過程中形成的內應力而提高其可塑性，從而提高纖維素織物的物理性能，如降低縮水率，增大織物門幅、提高織物光澤等。

目前絲光過程采用的主要設備是布鋏針織物絲光機。現有結構的布鋏針織物絲光機都采用緊式浸堿設施，織物由進布裝置進入到帶有燒堿液的浸漬槽中，然后經過張力輥和繃布輥的作用，使織物帶有一定的張力，完成浸堿工藝后，再進入到布鋏拉幅裝置進行拉幅和洗堿。這種緊式絲光工藝使得織物在張緊狀態下浸漬堿液時，堿液難以滲透到纖維而僅僅涉及到織物的表面，同時纖維和堿液的作用時間短，使得堿液對織物的處理無法滿足實際需求；當處理完堿液進行洗堿時，對織物的洗堿不夠徹底，使得一部分的堿液還殘留在織物中，導致后期織物發生收縮，影響織物的尺寸穩定性；絲光處理后，纖維上剩余的堿被沖洗下來，這些沖洗下來的廢堿一般直接排放，不僅浪費資源，增加生產成本，而且沒有經過處理，會造成環境的污染。

技術實現要素：

本發明的目的在于針對現有技術的諸多不足，提供智能化濕布熱堿直輥布鋏針織物絲光機，可調節織物與堿液的反應程度，絲光效果好，提高絲光效率，去堿徹底、充分，提高織物后期的尺寸穩定性和質量，同時將廢堿液直接在線循環利用，既節省了堿液的原料，降低了生產成本，又不會對環境造成污染，提高絲光處理工藝的節能環保性。

為了解決上述技術問題，本發明采用如下技術方案：

智能化濕布熱堿直輥布鋏針織物絲光機，包括依照織物前進方向順次設置的平幅進布裝置、濃堿浸漬槽、布鋏擴幅裝置、震蕩水洗箱、烘燥機和平幅出布裝置，濃堿浸漬槽包括預浸槽和濃堿槽，預浸槽內設有預浸輥和加熱單元，濃堿槽內設有第一軋輥組、第二軋輥組、導布輥和調節裝置，布鋏擴幅裝置包括擴幅機、布鋏、第一噴淋裝置和吸堿裝置，第一噴淋裝置包括噴淋管和噴淋箱，吸堿裝置包括吸堿管和收集箱，收集箱內設有過濾層，收集箱上連接有回收管，回收管上設有過濾器和堿液濃縮器，回收管通過連接管分別與預浸槽、濃堿槽和噴淋箱連接，連接管上設有流量控制器，震蕩水洗箱內設有第二噴淋裝置、補水箱、拍打裝置和震蕩裝置，補水箱分別與第二噴淋裝置、震蕩水洗箱和噴淋箱連接，震蕩水洗箱還與回收管連接。將濃堿浸漬槽分為預浸槽和濃堿槽，在預浸槽中放置稀堿液，在濃堿槽中放置濃堿液，對織物進行二次堿液處理，增加堿液處理時間，加強堿液處理程度，利用加熱單元加熱預浸槽內的堿液，避免堿液粘度增大，使減液快速均勻而充分地滲入到紗線和織物內部，提高絲光效率；利用調節裝置調節第一軋輥組、第二軋輥組和導布輥之間的位置，使織物充分浸漬在堿液中，確保堿液對織物的處理效果，從而提高織物的絲光質量，以獲得具有較好光澤、手感柔軟的產品，有效降低產品的次品率；設置的噴淋管將噴淋箱內的熱水或者稀堿液噴淋到織物上，然后用吸堿管吸去織物上的堿液，并將堿液排到收集箱內，經過過濾網過濾，清除收集到的堿液中的雜質，提高堿液的質量，然后將經過處理的堿液通過回收管分別輸送到預浸槽、濃堿槽和噴淋箱內作為濃堿浸漬槽和噴淋裝置的原料，通過過濾器將堿液進一步過濾，通過堿液濃縮器將稀堿液進行濃縮，通過流量控制器控制進入到預浸槽、濃堿槽和噴淋箱的堿液數量，實現堿液的循環利用，節省資源，降低生產成本；設置的震蕩水洗箱去除織物內含有的堿液，利用第二噴淋裝置將補水箱中的水噴淋到織物上，利用拍打裝置對織物進行擊打，利用震蕩裝置使震蕩水洗箱內的水產生振動，對織物沖擊去堿，使織物內的堿液被徹底、充分去除，提高織物后期的尺寸穩定性和質量；從織物上清洗下來的堿液也被回收管回收利用，補水箱則為震蕩水洗箱、第二噴淋裝置和第一噴淋裝置共同補充用水，防止去堿液的不足。

進一步，平幅進布裝置包括進布架、放布輥、輸送輥、輸送電機和輸送平臺，輸送平臺傾斜設置在進布架上，輸送平臺的進布端設有放布架，放布輥均勻安裝在放布架上，輸送輥設置在輸送平臺的出布端，輸送輥與輸送電機連接，輸送平臺上位于放布輥和輸送輥之間設有計米器和壓板。將織物放置在放布輥上進行輸送，便于織物的存放和處理，節省取用織物的步驟和時間，將輸送平臺傾斜設置，在重力的作用下滑下，節省驅動力，設置的計米器用來計量絲光處理的織物的數量，便于管理；設置的壓板將織物壓平，使織物平整地進行輸送，保證布料的處理面積，避免產生褶皺，降低不合格率。

進一步，輸送平臺的左右兩側均設有滑槽，滑槽內設有定位柱，壓板的左右兩側均設有卡槽，卡槽與定位柱相對應。將壓板上的卡槽與定位柱卡接，從而將壓板固定在輸送平臺上壓平織物；將定位柱在滑槽內上下滑動，從而可以調節壓板與輸送平臺之間的距離，使用更方便、靈活。

進一步，導布輥位于第一軋輥組和第二軋輥組之間，調節裝置包括相互對稱的第一安裝架、第二安裝架、第三安裝架和第四安裝架，第二安裝架和第三安裝架分別水平設置在第一安裝架下方的左右兩側，第四安裝架豎直設置在第一安裝架的下方，第一安裝架上設有第一活動氣缸、第二活動氣缸和第三活動氣缸，第一活動氣缸通過第一連接板與第二安裝架連接，第二活動氣缸通過第二連接板與第三安裝架連接，第四安裝架上設有第三連接板，第三活動氣缸與第三連接板連接，導布輥與第三連接板連接，第一軋輥組和第二軋輥組分別與第二安裝架和第三安裝架連接；濃堿槽上設有夾層，夾層內通有冷卻水；濃堿槽與布鋏擴幅裝置之間設有張力架。將第一軋輥組與第二安裝架連接，第二軋輥組與第三安裝架連接，導布輥與第三連接板連接，第一活動氣缸帶動第一安裝架左右移動，從而帶動第一軋輥組左右移動，第二活動氣缸帶動第二安裝架左右移動，從而帶動第二軋輥組左右移動，第三活動氣缸帶動第三連接板上下移動，從而帶動導布輥上下移動，根據實際情況分別啟動第一活動氣缸、第二活動氣缸或者第三活動氣缸，從而改變第一軋輥組、第二軋輥組和導布輥的相對位置，使織物與堿液的接觸更全面、反應更充分；在濃堿槽上通冷卻水，起到冷卻堿液的作用，增強纖維溶脹，從而提高絲光效果，保證織物的收縮率和鋇值；設置的張力架為織物提供一定的張力，以保證絲光的順利進行和織物的質量。

進一步，導布輥上均設有紅外自動對中裝置，紅外自動對中裝置由滑條棍、氣動裝置、紅外光電探頭構成，滑條棍套設在導布輥上，滑條棍的兩端設有第一螺紋和第二螺紋，第一螺紋和第二螺紋的螺紋方向相反，紅外光電探頭和氣動裝置均位于第三連接板上，氣動裝置分別與紅外光電探頭和滑條棍連接，滑條棍的表面為粗糙面。設置的紅外自動對中裝置將織物對齊，避免織物的偏移而使織物不能完全浸漬在堿液中，織物粘附在粗糙面上，利用紅外光電探頭對織物的邊沿處進行檢測，利用氣動裝置帶動滑條輥在導布輥上橫向移動，織物則隨著滑條棍的橫向移動而移動，達到糾偏的目的；設置的第一螺紋和第二螺紋使織物的邊沿受到螺紋的作用而向兩邊擴展，避免織物的收縮，擴大織物與堿液的接觸面積，提高堿液處理效率。

進一步，震蕩裝置采用震蕩波輪和震蕩板，震蕩波輪位于震蕩板的下方，震蕩板上設有流水孔，拍打裝置位于震蕩板的上方，拍打裝置包括拍打板和驅動氣缸，驅動氣缸帶動拍打板上下移動。設置的震蕩波輪使水產生震蕩，利用震蕩的水對織物進行沖洗，提高沖洗的效率，設置的拍打裝置利用驅動氣缸帶動拍打板拍打織物，使堿液進一步從織物內脫離出來，提高去堿效果，使織物內的堿液去除徹底，減少織物的收縮率，提高織物的光澤度。

進一步，烘燥機的前后兩側分別設有進布口和出布口，烘燥機內設有至少一對分隔板，分隔板將烘燥機分隔成至少二個加熱腔，加熱腔內均設有烘干輥、熱風進風口、出氣口、加熱裝置和殺菌裝置，熱風進風口、加熱裝置和殺菌裝置均位于加熱腔的側壁上，出氣口位于加熱腔的上側，烘干輥上下交錯設置。將烘燥機用分隔板分隔成多個加熱腔，對織物進行階梯式逐次加溫，烘干均勻，對織物的損害小，保證織物的質量，提高烘干的效率；每個加熱腔內均設置了多個進風口，對濕布進行上下兩面熱風穿透烘干，烘干效果好，提高產品的烘干速度，利于保存，保證產品的合格率；蒸汽從出氣口排出，避免滯留在烘燥機內，導致烘燥機內的濕氣加重，降低烘干效率；設置加熱裝置對整個加熱腔進行加熱處理，使織物一直處于高溫狀態下，加熱均勻，殺菌裝置對織物進行殺菌處理，殺菌裝置可采用紫外燈等，減少織物上的有害細菌，提高織物的潔凈度，提高織物使用安全性，延長織物存放時間。

進一步，加熱裝置由加熱器、溫度感應器和控制器構成，加熱器和溫度感應器均位于加熱腔的內壁上，控制器位于烘燥機的外側，溫度感應器與控制器連接，控制器與加熱器連接。溫度感應器可及時感應加熱腔內的溫度情況，實時監控，并將監控信息發送到控制器，利用控制器控制加熱器的加熱情況，保證溫度的恒定以及每個加熱腔的逐漸遞增的溫度，避免損害織物或者加熱不理想。

進一步，平幅出布裝置包括出布架、壓緊裝置、折布裝置和收布箱，收布箱位于折布裝置的正下方，壓緊裝置包括固定架、第一壓緊輪、第二壓緊輪和調節器，第一壓緊輪和第二壓緊輪相互對稱設置，第一壓緊輪固定在固定架上，第二壓緊輪和調節器連接，折布裝置包括支撐架、第一折布板、第二折布板和伺服電機，第一折布板與支撐架固定連接，第二折布板與支撐架鉸接，伺服電機的輸出軸與第二折布板連接。織物從第一壓緊輪和第二壓緊輪之間通過，利用第一壓緊輪和第二壓緊輪的壓力，使織物保持平整，避免褶皺的產生，同時利用調節器還可以調節第二壓緊輪對第一壓緊輪的制壓程度，使其適應不同類型織物的處理，在保持織物平整的同時使織物順利輸送，避免織物卡滯或者松垂，擴大平幅出布裝置的適用范圍；設置的折布裝置將織物進行折疊，利用伺服電機帶動第二折布板周期性來回轉動90度，從而使織物在第二折布板的帶動下發生折疊，折疊的織物進入到收布箱內儲存，提高織物的收集效率，保持織物的整齊和潔凈，避免織物掉落在地面而受到污染。

進一步，震蕩水洗箱和烘燥機之間設有繃布輥，繃布輥的正下方設有收集槽，收集槽與回收管連接。設置的繃布輥將從震蕩水洗箱出來的織物繃緊、擠壓，排出織物中殘留的部分堿液和水分，為后續烘燥機的烘干工作減輕負擔，收集箱用來收集被繃布輥擠壓出來的堿液和水分，并通過回收管回收，便于再次利用，減少浪費，降低成本。

本發明由于采用了上述技術方案，具有以下有益效果：

1、將濃堿浸漬槽分為預浸槽和濃堿槽，在預浸槽中放置稀堿液，在濃堿槽中放置濃堿液，對織物進行二次堿液處理，增加堿液處理時間，加強堿液處理程度，利用加熱單元加熱預浸槽內的堿液，避免堿液粘度增大，使減液快速均勻而充分地滲入到紗線和織物內部，提高絲光效率；利用調節裝置調節第一軋輥組、第二軋輥組和導布輥之間的位置，使織物充分浸漬在堿液中，確保堿液對織物的處理效果，從而提高織物的絲光質量，以獲得具有較好光澤、手感柔軟的產品，有效降低產品的次品率；

2、設置的噴淋管將噴淋箱內的熱水或者稀堿液噴淋到織物上，然后用吸堿管吸去織物上的堿液，并將堿液排到收集箱內，經過過濾網過濾，清除收集到的堿液中的雜質，提高堿液的質量，然后將經過處理的堿液通過回收管分別輸送到預浸槽、濃堿槽和噴淋箱內作為濃堿浸漬槽和噴淋裝置的原料，通過過濾器將堿液進一步過濾，通過堿液濃縮器將稀堿液進行濃縮，避免淡堿液濃度太低失去回用或回收價值，便直接排放造成污染，通過流量控制器控制進入到預浸槽、濃堿槽和噴淋箱的堿液數量，實現堿液的循環利用，節省資源，降低生產成本；

3、設置的震蕩水洗箱去除織物內含有的堿液，利用第二噴淋裝置將補水箱中的水噴淋到織物上，利用拍打裝置對織物進行擊打，利用震蕩裝置使震蕩水洗箱內的水產生振動，對織物沖擊去堿，使織物內的堿液被徹底、充分去除，提高織物后期的尺寸穩定性和質量；從織物上清洗下來的堿液也被回收管回收利用，補水箱則為震蕩水洗箱、第二噴淋裝置和第一噴淋裝置共同補充用水，防止去堿液的不足。

本發明可調節織物與堿液的反應程度，絲光效果好，提高絲光效率，去堿徹底、充分，提高織物后期的尺寸穩定性和質量，同時將廢堿液直接在線循環利用，既節省了堿液的原料，降低了生產成本，又不會對環境造成污染，提高絲光處理工藝的節能環保性。

附圖說明

下面結合附圖對本發明作進一步說明：

圖1為本發明智能化濕布熱堿直輥布鋏針織物絲光機中平幅進布裝置和預浸槽的連接結構示意圖；

圖2為本發明中平幅進布裝置的結構示意圖；

圖3為本發明中濃堿浸漬槽、布鋏擴幅裝置和震蕩水洗箱的連接結構示意圖；

圖4為本發明中調節裝置的結構示意圖；

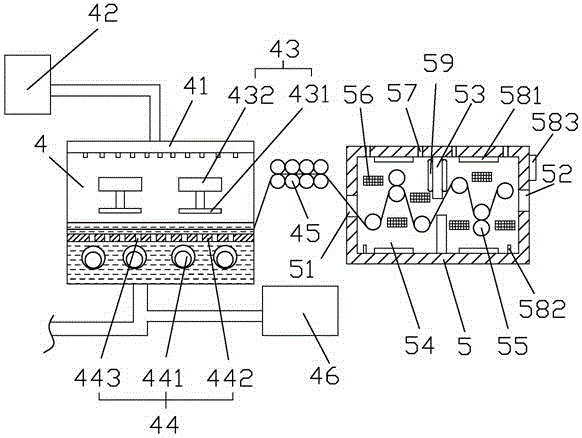

圖5為本發明中震蕩水洗箱、繃布輥和烘燥機的連接結構示意圖；

圖6為本發明中平幅出布裝置的結構示意圖。

附圖標記：1、平幅進布裝置；11、進布架；12、放布輥；13、輸送輥；14、輸送電機；15、輸送平臺；16、放布架；17、計米器；18、壓板；181、卡槽；19、滑槽；191、定位柱；21、預浸槽；211、預浸輥；212、加熱單元；22、濃堿槽；221、第一軋輥組；222、第二軋輥組；223、導布輥；23、調節裝置；24、夾層；25、張力架；3、布鋏擴幅裝置；31、擴幅機；32、布鋏；33、第一噴淋裝置；331、噴淋管；332、噴淋箱；34、吸堿裝置；341、吸堿管；342、收集箱；343、過濾層；35、回收管；36、過濾器；37、堿液濃縮器；38、連接管；39、流量控制器；4、震蕩水洗箱；41、第二噴淋裝置；42、補水箱；43、拍打裝置；431、拍打板；432、驅動氣缸；44、震蕩裝置；441、震蕩波輪；442、震蕩板；443、流水孔；45、繃布輥；46、收集槽；5、烘燥機；51、進布口；52、出布口；53、分隔板；54、加熱腔；55、烘干輥；56、熱風進風口；57、出氣口；581、加熱器；582、溫度感應器；583、控制器；59、殺菌裝置；6、平幅出布裝置；61、出布架；62、壓緊裝置；621、固定架；622、第一壓緊輪；623、第二壓緊輪；624、調節器；63、支撐架；64、第一折布板；65、第二折布板；66、伺服電機；67、收布箱；71、第一安裝架；72、第二安裝架；73、第三安裝架；74、第四安裝架；75、第一活動氣缸；751、第一連接板；76、第二活動氣缸；761、第二連接板；77、第三活動氣缸；771、第三連接板；81、滑條棍；811、第一螺紋；812、第二螺紋；82、氣動裝置；83、紅外光電探頭。

具體實施方式

如圖1-6所示，為本發明的智能化濕布熱堿直輥布鋏針織物絲光機，包括依照織物前進方向順次設置的平幅進布裝置1、濃堿浸漬槽、布鋏擴幅裝置3、震蕩水洗箱4、烘燥機5和平幅出布裝置6，平幅進布裝置1包括進布架11、放布輥12、輸送輥13、輸送電機14和輸送平臺15，輸送平臺15傾斜設置在進布架11上，輸送平臺15的進布端設有放布架16，放布輥12均勻安裝在放布架16上，輸送輥13設置在輸送平臺15的出布端，輸送輥13與輸送電機14連接，輸送平臺15上位于放布輥12和輸送輥13之間設有計米器17和壓板18。將織物放置在放布輥12上進行輸送，便于織物的存放和處理，節省取用織物的步驟和時間，將輸送平臺15傾斜設置，在重力的作用下滑下，節省驅動力，設置的計米器17用來計量絲光處理的織物的數量，便于管理；設置的壓板18將織物壓平，使織物平整地進行輸送，保證布料的處理面積，避免產生褶皺，降低不合格率。輸送平臺15的左右兩側均設有滑槽19，滑槽19內設有定位柱191，壓板18的左右兩側均設有卡槽181，卡槽181與定位柱191相對應。將壓板18上的卡槽181與定位柱191卡接，從而將壓板18固定在輸送平臺15上壓平織物；將定位柱191在滑槽19內上下滑動，從而可以調節壓板18與輸送平臺15之間的距離，使用更方便、靈活。

濃堿浸漬槽包括預浸槽21和濃堿槽22，將濃堿浸漬槽分為預浸槽21和濃堿槽22，在預浸槽21中放置稀堿液，在濃堿槽22中放置濃堿液，對織物進行二次堿液處理，增加堿液處理時間，加強堿液處理程度，預浸槽21內設有預浸輥211和加熱單元212，利用加熱單元212加熱預浸槽21內的堿液，避免堿液粘度增大，使減液快速均勻而充分地滲入到紗線和織物內部，提高絲光效率；濃堿槽22內設有第一軋輥組221、第二軋輥組222、導布輥223和調節裝置23，利用調節裝置23調節第一軋輥組221、第二軋輥組222和導布輥223之間的位置，使織物充分浸漬在堿液中，確保堿液對織物的處理效果，從而提高織物的絲光質量，以獲得具有較好光澤、手感柔軟的產品，有效降低產品的次品率。

導布輥223位于第一軋輥組221和第二軋輥組222之間，調節裝置23包括相互對稱的第一安裝架71、第二安裝架72、第三安裝架73和第四安裝架74，第二安裝架72和第三安裝架73分別水平設置在第一安裝架71下方的左右兩側，第四安裝架74豎直設置在第一安裝架71的下方，第一安裝架71上設有第一活動氣缸75、第二活動氣缸76和第三活動氣缸77，第一活動氣缸75通過第一連接板751與第二安裝架72連接，第二活動氣缸76通過第二連接板761與第三安裝架73連接，第四安裝架74上設有第三連接板771，第三活動氣缸77與第三連接板771連接，導布輥223與第三連接板771連接，第一軋輥組221和第二軋輥組222分別與第二安裝架72和第三安裝架73連接；將第一軋輥組221與第二安裝架72連接，第二軋輥組222與第三安裝架73連接，導布輥223與第三連接板771連接，第一活動氣缸75帶動第一安裝架71左右移動，從而帶動第一軋輥組221左右移動，第二活動氣缸76帶動第二安裝架72左右移動，從而帶動第二軋輥組222左右移動，第三活動氣缸77帶動第三連接板771上下移動，從而帶動導布輥223上下移動，根據實際情況分別啟動第一活動氣缸75、第二活動氣缸76或者第三活動氣缸77，從而改變第一軋輥組221、第二軋輥組222和導布輥223的相對位置，使織物與堿液的接觸更全面、反應更充分。導布輥223上均設有紅外自動對中裝置，紅外自動對中裝置由滑條棍81、氣動裝置82、紅外光電探頭83構成，滑條棍81套設在導布輥223上，滑條棍81的兩端設有第一螺紋811和第二螺紋812，第一螺紋811和第二螺紋812的螺紋方向相反，設置的第一螺紋811和第二螺紋812使織物的邊沿受到螺紋的作用而向兩邊擴展，避免織物的收縮，擴大織物與堿液的接觸面積，提高堿液處理效率。紅外光電探頭83和氣動裝置82均位于第三連接板771上，氣動裝置82分別與紅外光電探頭83和滑條棍81連接，滑條棍81的表面為粗糙面。設置的紅外自動對中裝置將織物對齊，避免織物的偏移而使織物不能完全浸漬在堿液中，織物粘附在粗糙面上，利用紅外光電探頭83對織物的邊沿處進行檢測，利用氣動裝置帶動滑條輥在導布輥223上橫向移動，織物則隨著滑條棍81的橫向移動而移動，達到糾偏的目的。濃堿槽22上設有夾層24，夾層24內通有冷卻水；在濃堿槽22上通冷卻水，起到冷卻堿液的作用，增強纖維溶脹，從而提高絲光效果，保證織物的收縮率和鋇值；濃堿槽22與布鋏擴幅裝置3之間設有張力架25，設置的張力架25為織物提供一定的張力，以保證絲光的順利進行和織物的質量。

布鋏擴幅裝置3包括擴幅機31、布鋏32、第一噴淋裝置33和吸堿裝置34，第一噴淋裝置33包括噴淋管331和噴淋箱332，吸堿裝置34包括吸堿管341和收集箱342，收集箱342內設有過濾層343，收集箱342上連接有回收管35，回收管35上設有過濾器36和堿液濃縮器37，回收管35通過連接管38分別與預浸槽21、濃堿槽22和噴淋箱332連接，連接管38上設有流量控制器39；設置的噴淋管331將噴淋箱332內的熱水或者稀堿液噴淋到織物上，然后用吸堿管341吸去織物上的堿液，并將堿液排到收集箱342內，經過過濾網過濾，清除收集到的堿液中的雜質，提高堿液的質量，然后將經過處理的堿液通過回收管35分別輸送到預浸槽21、濃堿槽22和噴淋箱332內作為濃堿浸漬槽和噴淋裝置的原料，通過過濾器36將堿液進一步過濾，通過堿液濃縮器37將稀堿液進行濃縮，提高堿液利用率，通過流量控制器39控制進入到預浸槽21、濃堿槽22和噴淋箱332的堿液數量，實現堿液的循環利用，節省資源，降低生產成本。

震蕩水洗箱4內設有第二噴淋裝置41、補水箱42、拍打裝置43和震蕩裝置44，設置的震蕩水洗箱4去除織物內含有的堿液，利用第二噴淋裝置41將補水箱42中的水噴淋到織物上，利用拍打裝置43對織物進行擊打，利用震蕩裝置44使震蕩水洗箱4內的水產生振動，對織物沖擊去堿，使織物內的堿液被徹底、充分去除，提高織物后期的尺寸穩定性和質量；震蕩裝置44采用震蕩波輪441和震蕩板442，震蕩波輪441位于震蕩板442的下方，震蕩板442上設有流水孔443，拍打裝置43位于震蕩板442的上方，拍打裝置43包括拍打板431和驅動氣缸432，驅動氣缸432帶動拍打板431上下移動。設置的震蕩波輪441使水產生震蕩，利用震蕩的水對織物進行沖洗，提高沖洗的效率，設置的拍打裝置43利用驅動氣缸432帶動拍打板431拍打織物，使堿液進一步從織物內脫離出來，提高去堿效果，使織物內的堿液去除徹底，減少織物的收縮率，提高織物的光澤度。補水箱42分別與第二噴淋裝置41、震蕩水洗箱4和噴淋箱332連接，震蕩水洗箱4還與回收管35連接。從織物上清洗下來的堿液也被回收管35回收利用，補水箱42則為震蕩水洗箱4、第二噴淋裝置41和第一噴淋裝置33共同補充用水，防止去堿液的不足。

震蕩水洗箱4和烘燥機5之間設有繃布輥45，繃布輥45的正下方設有收集槽46，收集槽46與回收管35連接。設置的繃布輥45將從震蕩水洗箱4出來的織物繃緊、擠壓，排出織物中殘留的部分堿液和水分，為后續烘燥機5的烘干工作減輕負擔，收集箱342用來收集被繃布輥45擠壓出來的堿液和水分，并通過回收管35回收，便于再次利用，減少浪費，降低成本，同時保證生產車間的整潔。

烘燥機5的前后兩側分別設有進布口51和出布口52，烘燥機5內設有至少一對分隔板53，分隔板53將烘燥機5分隔成至少二個加熱腔54，加熱腔54內均設有烘干輥55、熱風進風口56、出氣口57、加熱裝置和殺菌裝置59，熱風進風口56、加熱裝置和殺菌裝置59均位于加熱腔54的側壁上，出氣口57位于加熱腔54的上側，烘干輥55上下交錯設置。將烘燥機5用分隔板53分隔成多個加熱腔54，對織物進行階梯式逐次加溫，烘干均勻，對織物的損害小，保證織物的質量，提高烘干的效率；每個加熱腔54內均設置了多個進風口，對濕布進行上下兩面熱風穿透烘干，烘干效果好，提高產品的烘干速度，利于保存，保證產品的合格率；蒸汽從出氣口57排出，避免滯留在烘燥機5內，導致烘燥機5內的濕氣加重，降低烘干效率；設置加熱裝置對整個加熱腔54進行加熱處理，使織物一直處于高溫狀態下，加熱均勻，殺菌裝置59對織物進行殺菌處理，殺菌裝置59可采用紫外燈等其他殺菌儀器，減少織物上的有害細菌，提高織物的潔凈度，提高織物使用安全性，延長織物存放時間。

加熱裝置由加熱器581、溫度感應器582和控制器583構成，加熱器581和溫度感應器582均位于加熱腔54的內壁上，控制器583位于烘燥機5的外側，溫度感應器582與控制器583連接，控制器583與加熱器581連接。溫度感應器582可及時感應加熱腔54內的溫度情況，實時監控，并將監控信息發送到控制器583，利用控制器583控制加熱器581的加熱情況，保證溫度的恒定以及每個加熱腔54的逐漸遞增的溫度，避免損害織物或者加熱不理想。

平幅出布裝置6包括出布架61、壓緊裝置62、折布裝置和收布箱67，收布箱67位于折布裝置的正下方，壓緊裝置62包括固定架621、第一壓緊輪622、第二壓緊輪623和調節器624，第一壓緊輪622和第二壓緊輪623相互對稱設置，第一壓緊輪622固定在固定架621上，第二壓緊輪623和調節器624連接，折布裝置包括支撐架63、第一折布板64、第二折布板65和伺服電機66，第一折布板64與支撐架63固定連接，第二折布板65與支撐架63鉸接，伺服電機66的輸出軸與第二折布板65連接。織物從第一壓緊輪622和第二壓緊輪623之間通過，利用第一壓緊輪622和第二壓緊輪623的壓力，使織物保持平整，避免褶皺的產生，同時利用調節器624還可以調節第二壓緊輪623對第一壓緊輪622的制壓程度，使其適應不同類型織物的處理，在保持織物平整的同時使織物順利輸送，避免織物卡滯或者松垂，擴大平幅出布裝置6的適用范圍；設置的折布裝置將織物進行折疊，利用伺服電機66帶動第二折布板65周期性來回轉動90度，從而使織物在第二折布板65的帶動下發生折疊，折疊的織物進入到收布箱67內儲存，提高織物的收集效率，保持織物的整齊和潔凈，避免織物掉落在地面而受到污染。

以上僅為本發明的具體實施例，但本發明的技術特征并不局限于此。任何以本發明為基礎，為解決基本相同的技術問題，實現基本相同的技術效果，所作出的簡單變化、等同替換或者修飾等，皆涵蓋于本發明的保護范圍之中。
