本發明涉及一種噴霧裝置，尤其涉及一種紡織物加濕裝置。

背景技術：

濕度條件與紡織工藝緊密相關，紡織工業生產使用的是纖維原料，在不同的濕度條件下，它們的物理特性和機械特性（如回潮率、強力、伸長度、柔軟性和導電性等）都會產生不同程度的變化，比如棉纖維，在相對濕度為60%-70%時，纖維的強力臂干燥狀態可提高50%左右，這是因為吸濕后的棉纖維，由于分子間的距離增加，在外力的作用下會產生相對位移，所以纖維的伸長度隨著相對濕度的上升而增加。同樣，由纖維原料紡織而成的半成品紡織物，在進行后續加工之前，其濕度也比較重要，會影響后續各道工序的生產情況，直接影響成品的產量和質量，目前加濕方式采用較多的是中央空調噴淋室，其投資和運營成本較高，大大增加了生產成本。

為了解決上述問題，申請號為CN201410155258.9的專利文件公開了一種紡織品的加濕裝置，包括噴霧室，噴霧室內設有兩相向的擋水板，兩擋水板之間設有噴霧裝置，該噴霧裝置包括U字形的噴水管，噴水管兩側上設有若干個朝其內側噴霧的噴嘴，噴霧室兩相對的側壁上分別設有供紡織品傳輸至噴水管之間的入口、以及從噴霧室內傳出的出口，噴霧室另一側壁上設有空氣導入管；噴霧室還連接有儲水箱，在儲水箱內設有水泵，水泵通過連接導水管與噴水管連通，利用水泵的壓力抽取儲水箱內的水，在水泵壓力的作用下，噴水管內的噴水經噴嘴形成細小的水霧粒子，達到加濕的目的；噴霧室還連接有回水收集箱，在噴霧室底端設有若干條將回水導向收集箱內的引流槽，噴霧室內未吸收的水霧粒子液化，形成水滴，流道噴霧室底部，經引流槽引流至收集箱內，充分回收水資源； 收集箱與儲水箱之間連接水管，在水管上設置回水過濾器，儲水箱上開設補水口，從外部引入水進行使用。

此紡織品的加濕裝置，解決了投資和運營成本較高的問題，但是還存在以下的缺點：紡織物從U字形的噴水管之間穿過進行加濕的過程中，因通過水泵將水抽到噴水管中，離水泵近的噴嘴處的壓力大，噴到紡織品上的水多，離水泵遠的噴嘴處的壓力小，噴到紡織品上的水少，導致紡織品加濕不均勻。

技術實現要素：

本發明意在提供一種對紡織品加濕時，紡織品內含有的水分均勻分布的紡織物加濕裝置。

本方案中的紡織物加濕裝置，包括噴霧室，噴霧室內設有噴霧機構，該噴霧機構包括U字形的噴水管，噴水管兩側壁上設有若干個朝其內側噴霧的噴嘴，噴霧室的一側壁上設有進料口，進料口相對的側壁上設有出料口，所述噴霧室內還設有第一對輥和第二對輥，所述第一對輥、噴水管和第二對輥按紡織物的行進方向依次設置，第一對輥和第二對輥均連接有驅動機構，所述的驅動機構包括有殼體和葉輪，兩個殼體之間連通有進氣管，所述噴水管與殼體連通。

本方案的技術原理為：噴霧室的一側壁上設有進料口，進料口相對的側壁上設有出料口，紡織物從噴霧室的進料口進入，從出料口運出；噴霧室內設有噴霧機構，該噴霧機構包括U字形的噴水管，噴水管兩側上設有若干個朝其內側噴霧的噴嘴，紡織物穿過U字形的噴水管，噴嘴噴出的水蒸汽與紡織物全方位的接觸，對紡織物進行加濕；第一對輥、噴水管和第二對輥按紡織物的行進方向依次設置，紡織物經過第一對輥進行整齊，穿過噴水管進行加濕，在第二對輥上受到擠壓，將紡織物內含有的水分分布均勻；驅動機構包括有殼體和葉輪，葉輪安裝在殼體內形成一個密閉的空間；第一對輥和第二對輥均連接有驅動機構，兩個殼體之間連通有進氣管，從進氣管加入水蒸汽，水蒸汽打在葉輪上，驅動葉輪轉動，葉輪帶動第一對輥和第二對輥轉動，對紡織物進行傳送，第一對輥對紡織物進行整齊，第二對輥對紡織物進行均布水分；所述噴水管與殼體連通，水蒸汽對葉輪驅動之后進入噴水管，從噴嘴中噴出，對紡織物進行加濕。

本方案的有益效果為：1、通過設置第一對輥和第二對輥，為紡織物在噴霧室內傳遞提供了動力，紡織物經過第一對輥，對紡織物進行了平整，使紡織物穿過U字形的噴水管，水蒸汽與紡織物進行全方位的接觸，紡織物受到第二對輥的擠壓，使紡織物內含有的水分得到均勻的分布，同時將多余的水分擠壓出去；2、水蒸汽通過進氣管打在葉輪上，驅動葉輪轉動，既為第一對輥和第二對輥提供了轉動的動力，同時又為紡織物的加濕提供了水源，提高了水蒸汽的利用率；3、進料口到第一對輥和第二對輥到出料口兩段的紡織物形成了一個擋水板，將噴嘴噴出未被紡織物吸收的水蒸汽進一步吸收，避免造成水蒸汽的浪費。

進一步，所述噴霧室連有儲水箱，儲水箱與進氣管連通，儲水箱的底部設有電加熱器。打開電加熱器對儲水箱內的水進行加熱，形成水蒸汽通過進氣管進入驅動機構內，為驅動機構提供動力，為噴霧機構提供水源。

進一步，所述噴霧室連接有回水收集室，所述噴霧室底部傾斜設置，噴霧室底部的底端與回水收集室連通。紡織物受到第二對輥的擠壓，多余的水分及噴霧室內水蒸汽冷卻形成的液滴，順著噴霧室傾斜設置的底部流入回水收集室內。

進一步，所述回水收集室與儲水箱間連有連接管，連接管上設有水泵。將回水收集室內收集的水通過水泵抽入儲水箱內，提高了水的利用率，減少了水資源的浪費。

進一步，所述的儲水箱設有補水管。儲水箱內水量不足時，通過補水管為儲水箱補水。

進一步，所述第一對輥和第二對輥均包括主動輪和從動輪，主動輪與葉輪同軸相連。水蒸汽通入驅動機構內，打在葉輪上，驅動葉輪轉動，從而帶動第一主動輪和第二主動輪轉動。

附圖說明

圖1為本發明紡織物加濕裝置實施例的結構示意圖；

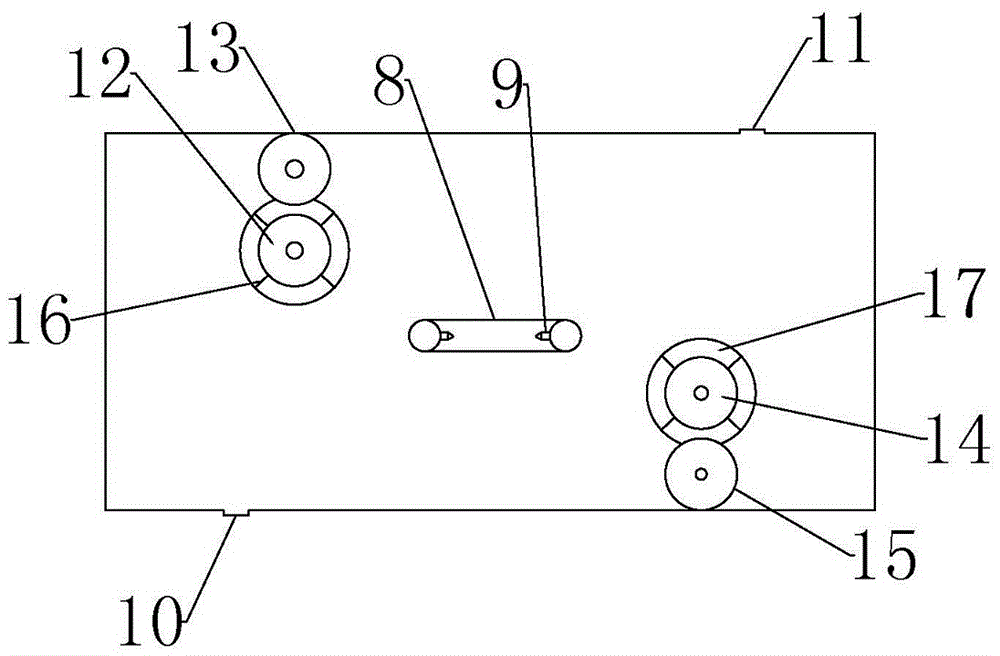

圖2為圖1的俯視圖的部分結構。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：噴霧室1、儲水箱2、電加熱器3、回水收集室4、連接管5、水泵6、補水管7、噴水管8、噴嘴9、進料口10、出料口11、第一主動輪12、第一從動輪13、第二主動輪14、第二從動輪15、第一葉輪16、第二葉輪17、進氣管18。

實施例基本參考圖1和圖2所示：紡織物加濕裝置，包括噴霧室1，噴霧室1的底部傾斜設置，噴霧室1底部的左側安裝有儲水箱2，儲水箱2的底部安裝有電加熱器3，噴霧室1底部的右側安裝有回水收集室4，回水收集室4的右側頂部與噴霧室1底部的右底端連通，回水收集室4和儲水箱2之間連有連接管5，連接管5上安裝有水泵6，儲水箱2的左側壁上設有補水管7，噴霧室1的中央位置安裝有U字形的噴水管8，噴水管8的內側設有若干個朝其內側噴霧的噴嘴9，噴霧室1的前側壁上開有進料口10，噴霧室1的后側壁上開有出料口11，噴霧室1內位于后側壁的左側轉動安裝有第一主動輪12和第一從動輪13組成的第一對輥，第一主動輪12的下方同軸連接有第一葉輪16，噴霧室1內位于前側壁的右側轉動安裝有第二主動輪14和第二從動輪15組成的第二對輥，第二主動輪14的下方同軸連接有第二葉輪17，噴水管8與第一葉輪16和第二葉輪17外側的殼體均連通，第一葉輪16和第二葉輪17的殼體與儲水箱2的頂部通過進氣管18連通，進氣管18正對第一葉輪16和第二葉輪17的轉動方向。

紡織物從進料口10進入纏繞在第一主動輪12和第二主動輪14之間，并穿過U字形的噴水管8，從出料口11傳出，電加熱器3啟動，儲水箱2內的水加熱形成水蒸汽，水蒸汽通過進氣管18進入第一葉輪16和第二葉輪17外側的殼體內，驅動第一葉輪16和第二葉輪17轉動，帶動第一主動輪12和第二主動輪14轉動，水蒸汽同時從驅動機構中進入U字形的噴水管8內，從噴嘴9中噴出，水蒸汽與紡織物進行全方位的接觸，從而給紡織物進行加濕，紡織物在第一主動輪12和第一從動輪13組成的第一對輥之間進行平整，在第二主動輪14和第二從動輪15組成的第二對輥之間進行擠壓，使紡織物內的水分均勻分布，同時將多余的水分擠出，同時與噴霧室1內冷卻形成的液滴，順著噴霧室1的底部流進回水收集室4中，回水收集室4中收集的水通過水泵6抽回儲水箱2內，儲水箱2內的水不足時，通過補水管7為儲水箱2補水。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
