本實用新型涉及洗衣機技術領域，具體來說，涉及一種易拆卸控制盤結構。

背景技術：

目前市場上現有的洗衣機，多數將洗衣機電腦板放置在控制盤內部，安裝時需要首先將電腦板安裝在控制盤上，通過螺絲緊固，然后再將安裝好的控制盤安裝在洗衣機上，只露出電腦板的按鍵與顯示屏。遇到問題需要拆卸時，由于電腦板在控制盤內部，需要首先拆除控制盤，然后在從內部拆卸電腦板。

洗衣機電腦板安裝方式有很多種，對于帶有控制盤頭的洗衣機，電腦板安裝時通常與控制盤上的印刷盤相連，印刷控制盤上開幾個螺釘柱，用于固定電腦板，安裝時先安裝印刷控制盤后然后固定電腦板，最后安裝到盤座上。

現有技術中，中國專利申請號為200610112270.7公開了一種洗衣機用電腦控制器，并具體公開了與洗衣機控制盤配合安裝的電腦程控器，所述電腦程控器包括電腦程控器外殼、位于電腦程控器外殼內部的印刷電路板；所述電腦程控器外殼還包括設置在電腦程控器外殼底部的固定板，洗衣機控制盤包括安裝柱，所述安裝柱內設置內螺紋，與螺釘配合，螺釘穿過電腦程控器外殼的固定板中通孔，與安裝柱內螺紋配合固定所述電腦程控器。這種結構電腦板固定安裝在電腦程控器外殼上的安裝方向是從內向外安裝，不易拆卸。

中國專利申請號為201120455881.8公開了一種控制盒，并具體公開了控制盒包括由面板、后蓋圍成的盒體，面板均勻設有四根與后蓋配合的盒體螺柱，后蓋設有四個分別與盒體螺柱對應配合的通孔，螺釘穿過通孔與盒體螺柱螺接，盒體內固定有電路板。這種結構雖然拆卸方便，但是容易出現定位不準確造成的安裝不便。

因此，研制出一種能夠方便安裝與拆卸的控制盤結構，用以解決現有技術的控制盤存在的技術問題，特提出本實用新型。

技術實現要素：

本實用新型的目的是提供一種易拆卸控制盤結構及洗衣機，以克服目前現有技術存在的上述不足。

為實現上述技術目的，本實用新型的技術方案是這樣實現的：

一種易拆卸控制盤結構，包括電腦板盒和與所述電腦板盒固定連接的控制盤，所述電腦板盒的四周設置有側壁，位于左、右側的側壁的外側分別設置有固定板，每個固定板上分別設置有至少一個定位柱，在所述定位柱靠近上端位置設置有至少一個卡爪， 所述的控制盤上設置有與所述定位柱配合的導向孔，所述的導向孔的側壁上設置有與所述的卡爪配合的卡槽。

進一步的，每個固定板上還分別設置有若干螺釘柱，所述的控制盤2上設置有與所述的螺釘柱配合的固定孔，優選所述的定位柱的高度大于所述的螺紋柱的高度。

進一步的，所述導向孔和固定孔設置在所述控制盤上的定位槽內，且所述的導向孔的高度超過所述的定位槽的底面。

進一步的，所述定位柱的側壁包括至少一個平面端，所述卡爪置于該平面端。

進一步的，所述電腦板盒上還設置有若干卡接件，所述控制盤內設置有和所述卡接件相配合的卡合部。

進一步的，所述卡接件為設置在所述側壁內側的卡扣一，所述控制盤內設置有與所述卡扣一相配合的卡孔一。

進一步的，所述卡接件為設置在所述側壁外側的卡扣二，所述控制盤內設置有與所述卡扣二相配合的卡孔二。

進一步的，所述側壁外側還設置有與所述控制盤相配合的彈性部。

本實用新型還提供了一種洗衣機，所述洗衣機設有本實用新型所述的易拆卸控制盤結構，所述易拆卸控制盤結構內設置有電腦板。

本實用新型還提供了一種控制盤安裝方法，包括以下步驟：

1）將所述電腦板固定安裝在所述電腦板盒內部；

2）通過所述定位柱進行導向，將所述定位柱插入到所述導向孔內，并使所述卡爪與所導向孔上的卡槽進行卡接固定，所述電腦板盒卡扣在所述控制盤上；

3）從控制盤外側通過螺釘與所述螺釘柱的配合，將所述電腦板盒固定安裝在所述控制盤上。

通過所述安裝方法使所述控制盤安裝到洗衣機上，所述洗衣機設有本實用新型所述的易拆卸控制盤結構，所述易拆卸控制盤結構內設置有電腦板。

采用上述技術方案后，本實用新型具有如下的有益效果：本實用新型通過改進控制盤結構本身，可以解決電腦板安裝困難問題，裝配工藝簡單，提升工作效率；同時還可以解決維修拆卸困難問題，可以讓維修人員可以不用拆開控制盤，從洗衣機外部即可更換電腦板。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。

圖1是根據本實用新型所述的易拆卸控制盤整體結構示意圖；

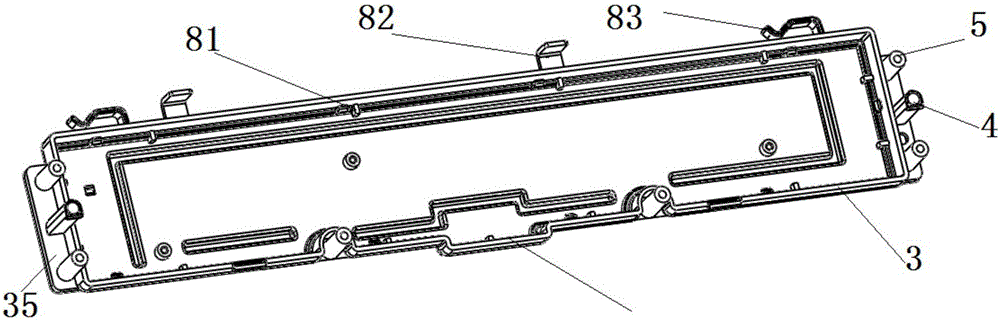

圖2是根據本實用新型所述的電腦板盒的結構示意圖；

圖3是根據本實用新型所述的電腦板盒的主視圖；

圖4是根據本實用新型所述的電腦板盒的側視圖；

圖5是根據本實用新型所述的控制盤的結構示意圖；

圖6是圖5所示控制盤2B處放大圖；

圖7是根據本實用新型所述的控制盤的側面剖視圖。

圖中：

1、電腦板盒；2、控制盤；3、側壁；31、側壁一；32、側壁二；33、側壁三；34、側壁四；35、固定板； 4、定位柱；41、卡爪；5、螺釘柱；6、導向孔；61、卡槽；7、固定孔；81、卡扣一；82、卡扣二；83、彈性部；84、卡孔二； 9、積水槽；10、定位槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

如圖1所示，本實用新型實施例所述的一種易拆卸控制盤結構，包括電腦板盒1和與所述電腦板盒1固定連接的控制盤2，所述電腦板盒1的四周設置有側壁3，該側壁3和所述控制盤2之間形成內腔，該內腔中設置有電腦板（PCB板），所述控制盤上設置有控制面板，該控制面板包括控制按鍵、旋鈕、顯示器等，控制盤2上還設置有按鍵柱，按鍵柱觸動側壁3和所述控制盤2之間形成的所述內腔中的所述電腦板，實現所述控制面板的人機互動等操作。

如圖2-3所示，電腦板盒1設置有側壁3，所示側壁3包括左右方向上的側壁一31、側壁二32及前后方向上的側壁三33、側壁四34，其中，側壁一31和側壁二32的外側分別設置有固定板35，所示固定板35和電腦板盒1為一體式結構，所述固定板35上設置有若干螺釘柱5和定位柱4，在一個實施例中，所述固定板35上設置有兩個螺釘柱5和設置在兩個螺釘柱5之間的定位柱4，所述定位柱4的高度大于所述螺釘柱5的高度。

如圖4所示，所述定位柱4的側壁至少包括一個平面端，所述卡爪41置于該平面端，定位柱4的結構為D型或梯形或三角形。在一個實施例中，定位柱4的結構為D型，卡爪41設置在D型的平面端。所述控制盤2上設置有分別與所述定位柱4和所述螺釘柱5配合的導向孔6和固定孔7，所述導向孔6設置有與所述卡爪41相配的卡槽61。

如圖5所示的控制盤2結構，其中，為了使導向孔6在電腦板盒1固定安裝時能更好的發揮定位與導向的作用，所述導向孔6和固定孔設置在所述控制盤2上的定位槽10內，且所述導向孔6的高度超過所述定位槽的底面；所述導向孔6的形狀與定位柱4的形狀相配合，在一個實施例中，所述導向孔6的形狀為與定位柱4的形狀相配合的D型，如圖6所示，所述卡槽61設置在D型的平面端，在安裝后所述卡爪與所述卡槽進行卡緊。

如圖2-3所示，所述電腦板盒1上還設置有若干卡接件，所述控制盤2內設置有和所述卡接件相配合的卡合部。所述卡接件包括卡扣一和卡扣二，在具體實施時，可選擇其中的一種或兩種方式進行卡接固定。

在一個實施例中，所述卡接件為設置在所述側壁內的卡扣一，所述控制盤2內設置有與所述卡扣一相配合的卡孔一。卡扣一設置在側壁內邊緣，通過與控制盤2內的卡扣一81進行卡接，可使側壁3和所述控制盤2之間形成內腔更加封閉，防止灰塵、水汽等進去，破壞內腔中的電腦板（PCB板）。

在另一個實施例中，所述卡接件為設置在所述側壁外側，如側壁三33外側的卡扣二82，所述控制盤2內設置有與所述卡扣二相配合的卡孔二；所述卡扣二的形狀為L型，卡扣二與卡孔二84相互卡接，限制電腦板盒1與控制盤2左右方向的移動。在側壁三33外側還設置有與所述控制盤2相配合的彈性部83，通過彈性部在控制盤2的內壁上卡緊，限制電腦板盒1在控制盤2前后方向上的移動。

在一些實施例中，所述側壁四34的外側設置同樣設置有若干螺釘柱，為了節省安裝空間，所述側壁四34可以向內彎曲，如圖2所示，這樣既保證了電腦板盒與控制盤形成封閉空間，又可節省安裝空間。

同時本實用新型還提供一種洗衣機，所述機體上設置有本實用新型實施例所述的易拆卸控制盤結構。

由于考慮到洗衣機特殊的工作環境，因此為了保證電腦板的干燥，本實用新型所述的易拆卸控制盤為傾斜式結構，在大水流沖擊控制盤2時，可方便水流從易拆卸控制盤的表面傾斜留下，使水流不容易滲入控制盤2與電腦板盒1形成的內腔中。進一步地，為了使流入內腔中的小水流可以從內腔中流出，所述側壁四34的下側壁形成積水槽，所述積水槽9內設置有導水孔，借助控制盤2的傾斜結構，可使水流在積水槽內積聚，然后從導水孔將水流出。

本實用新型所述的可拆卸控制盤結構，在具體使用時，電腦板可以通過螺釘等方式固定安裝在電腦板盒1與控制盤2形成的內腔中，還可以直接將電腦板通過灌膠的方式與電腦板盒1形成一體式結構。在電腦板盒1與控制盤2進行安裝時，由于定位柱4的長度大于所述螺釘柱5的長度，所以定位柱4能發揮到定位于導向的作用，首先將定位柱4上的卡爪裝配到與控制盤2相配合的卡槽內進行卡接，使電腦板盒1卡扣在控制盤2上，定位柱4起到了定位和預裝的作用；卡扣一與所述控制盤2內的卡孔一及卡扣二與所述控制盤2內的卡孔二進行相互卡接，彈性部在控制盤2的內壁上卡緊，完成電腦板盒1與控制盤2的卡接安裝；從控制盤2上與電腦板盒1配合的孔，用螺釘將電腦板盒1固定好。

本實用新型實施例所述的一種控制盤安裝方法，包括以下步驟：

1）將所述電腦板固定安裝在所述電腦板盒內部；

2）通過所述定位柱進行導向，將所述定位柱插入到所述導向孔內，并使所述卡爪與所導向孔上的卡槽進行卡接固定，所述電腦板盒卡扣在所述控制盤上；

3）從控制盤外側通過螺釘與所述螺釘柱的配合，將所述電腦板盒固定安裝在所述控制盤上。

將上述控制盤與洗衣機外殼固定連接。

通過本實用新型的易拆卸控制盤結構，安裝后的洗衣機可以有效解決：

1）市面上電腦板均在電器的內部，安裝時，需要先安裝在控制盤上，然后在將控制盤安裝在電器上；這種方式安裝比較繁瑣，需要固定多個螺釘，保證電腦板固定牢靠。

2）生產線測試出現電腦板問題，需要先拆開控制盤，再更換電腦板，售后維修時，同樣遇到這種情況；這種方式更換電腦板復雜，需要拆卸多個部件才可以拆下電腦板，影響工作效率。

3）商用市場上，為了節省空間，商用洗衣機和商用干衣機一般疊放，洗衣機在下，干衣機在上。洗衣機電腦板如果出現問題，需要移開干衣機，再去拆卸洗衣機電腦板，費時、費力。

本實用新型有效解決了電腦板安裝困難問題，裝配工藝簡單，提升工作效率；解決了維修拆卸困難問題，可以讓維修人員可以不用拆開控制盤，從洗衣機外部即可更換電腦板；解決了外部安裝的防水難題；同時該結構方便安裝、拆卸，較其它安裝方式牢靠，不易發生多次拆裝后損壞的現象。

盡管已描述了本實用新型實施例的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例做出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本實用新型實施例范圍的所有變更和修改。

以上對本實用新型所提供的易拆卸控制盤結構及具有此結構的電器，進行了詳細介紹，本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想；同時，對于本領域的一般技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容僅為本實用新型的實施方式，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。不應理解為對本實用新型的限制。
