本實用新型涉及紡織品領域，具體涉及一種窗簾布整燙裝置。

背景技術：

窗簾布在現實生活中的大量使用，除了具有阻擋戶外熱量流入到室內的節能效果和能夠使強烈的陽光以漫射光的形式反射入室內，使室內光線明亮而不眩目之外。在制作完成后由于各個工序會導致窗簾布的布面很不整齊，所以需要進行熨燙，但是一般的熨燙機溫度不夠均勻，容易破壞結構，并且機構比較復雜，成本高，所以需要對此裝置進行改進。

技術實現要素：

本實用新型要解決的技術問題是提供一種窗簾布整燙裝置，解決了現有技術中結構復雜，操作不方便，熱度不均勻，且投入較大的現象，提供了一種結構簡單，使用方便，操作簡單，成本低，受熱均勻，熨燙效率高的窗簾布整燙裝置。

為解決上述問題，本實用新型采用如下技術方案：一種窗簾布整燙裝置，包括熨燙平臺；所述的熨燙平臺上設置有熨燙支撐板；所述的熨燙支撐板有鐵質材料組成；所述的熨燙支撐板的四周設置有加熱絲；所述的熨燙平臺的上下方各設置有熨燙機；所述的熨燙機上均設置有熨燙板；所述的熨燙板上設置有升降機構；所述的升降機構上設 置有氣缸裝置和限位器。

進一步地，所述的加熱絲呈回型狀。

進一步地，所述的熨燙平臺的兩側設置有導布輥。

進一步地，所述的熨燙機上設置有蒸汽發生裝置。

進一步地，所述的熨燙板上設置有蒸汽發射孔。

本實用新型一種窗簾布整燙裝置的效果是：在投入使用時，窗簾布通過導布輥在熨燙平臺上移動，加熱絲進行加熱，將熱量傳遞到熨燙支撐板上，熨燙機上的蒸汽發生裝置利用蒸汽對窗簾布進行熨燙，其升降裝置通過氣缸裝置和限位器進行運動和限制，兩面夾擊的熨燙機構可以將溫度傳遞更加均勻，熨燙時間也大大降低，增加了效率，其結構簡單，使用方便，操作簡單，成本低，受熱均勻，熨燙效率高。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種窗簾布整燙裝置的正視結構示意圖；

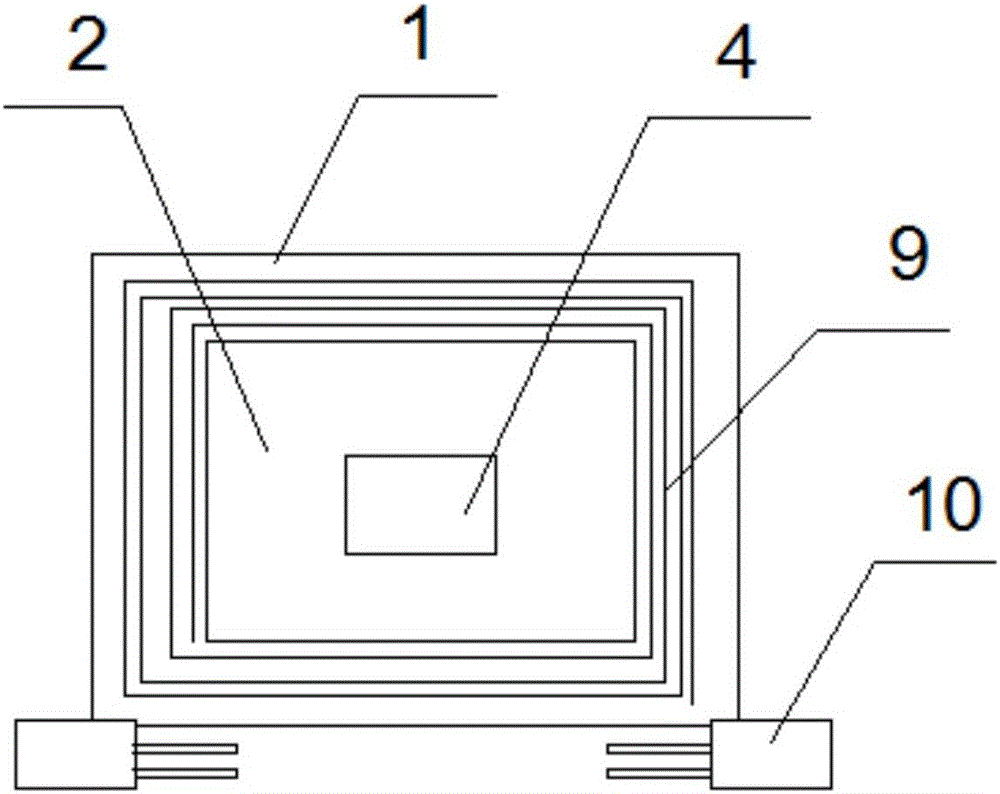

圖2為本實用新型一種窗簾布整燙裝置的俯視結構示意圖；

圖3為本實用新型一種-熨燙板的結構示意圖。

1-熨燙平臺；2-熨燙支撐板；3-升降機構；4-熨燙機；5-氣缸裝 置；6-熨燙板；7-限位器；8-蒸汽發生裝置；9-加熱絲；10-導布輥；11-蒸汽發射孔。

具體實施方式

參閱圖1、圖2和圖3所示的一種窗簾布整燙裝置，包括熨燙平臺1；所述的熨燙平臺1上設置有熨燙支撐板2；所述的熨燙支撐板2有鐵質材料組成；所述的熨燙支撐板2的四周設置有加熱絲9；所述的熨燙平臺1的上下方各設置有熨燙機4；所述的熨燙機4上均設置有熨燙板6；所述的熨燙板6上設置有升降機構3；所述的升降機構3上設置有氣缸裝置5和限位器7。

作為優選的技術方案，所述的加熱絲9呈回型狀。

作為優選的技術方案，所述的熨燙平臺1的兩側設置有導布輥10。

作為優選的技術方案，所述的熨燙機6上設置有蒸汽發生裝置8。

作為優選的技術方案，所述的熨燙板6上設置有蒸汽發射孔11。

本實用新型一種窗簾布整燙裝置的效果是：在投入使用時，窗簾布通過導布輥在熨燙平臺上移動，加熱絲進行加熱，將熱量傳遞到熨燙支撐板上，熨燙機上的蒸汽發生裝置利用蒸汽對窗簾布進行熨燙，其升降裝置通過氣缸裝置和限位器進行運動和限制，兩面夾擊的熨燙機構可以將溫度傳遞更加均勻，熨燙時間也大大降低，增加了效率，其結構簡單，使用方便，操作簡單，成本低，受熱均勻，熨燙效率高。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都 應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
