本實用新型涉及面料生產領域，特別涉及一種針織提花布。

背景技術：

提花針織物采用提花組織織成的帶有浮線的針織物。針織是利用織針把各種原料和品種的紗線構成線圈、再經串套連接成針織物的工藝過程。針織物質地松軟，有良好的抗皺性與透氣性，并有較大的延伸性與彈性，穿著舒適。針織產品除供服用和裝飾用外，還可用于工農業以及醫療衛生和國防等領域。針織分手工針織和機器針織兩類。提花面料又可分為家紡用料和時裝面料，早在古絲綢之路，中國絲綢就以提花織造的方式名揚世界。

公告號為CN202519430，公告日為2012.11.7的中國專利《精紡針織提花布》，一種精紡針織提花布，其特征在于：它由一根低彈絲、一根精紡毛紗和一根 T/R 紗加捻針織而成，所述低彈絲為300D低彈絲，所述精紡毛紗為36S/1 精紡毛紗，所述T/R紗為21ST/R。本實用新型精紡針織提花布，既具有精紡機織面料的外觀和立體感，又具有針織面料的柔軟、吸濕透氣性和抗皺性。

上述實用新型通過一根低彈絲、一根精紡毛紗和一根Ｔ／Ｒ紗加捻針織而成，具有立體感和柔軟性，但是其在夜晚使用時，由于布料本身不具有反光作用，所以肉眼不易捕捉到，不易被察覺，易引發安全問題。

技術實現要素：

本實用新型的目的是提供一種具有警示作用的針織提花布。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種針織提花布，包括基布層，所述基布層上設置有凸起的花紋層，所述花紋層形成有多個的空腔，所述空腔的中部設置有固定在基布層上的金屬圓珠，環繞所述金屬圓珠周向分布有固定在基布層上的亮片。

通過采用上述技術方案，在基布層上設置帶有空腔的花紋層，使布料更加美觀，在花紋層中設置金屬圓珠，具有一定的反光作用，便于被肉眼捕捉到，而在圓珠周邊分布有亮片，也具有反光效果，使布料更加容易被觀察到。

本實用新型進一步設置為：所述花紋層由多根螺旋纏繞的羊毛纖維編織而成。

通過采用上述技術方案，花紋層由多根螺旋纏繞的羊毛纖維編織而成，羊毛具有一定的柔軟度和豐滿度，使布料具有一定的手感，在使用時更加舒適。

本實用新型進一步設置為：所述亮片中部設置有通孔，所述亮片通過所述通孔縫制在基布層上。

通過采用上述技術方案，亮片通過通孔縫制在基布層上，實現對亮片的固定，亮片的穩定性提升，不易掉落，提升了亮片的耐久度。

本實用新型進一步設置為：所述金屬圓珠外壁延伸設置有連接環，所述金屬圓珠通過所述連接環縫制在基布層上。

通過采用上述技術方案，金屬圓珠通過圓環縫制在基布層上，實現對金屬圓珠的固定，提升了金屬圓珠的穩定性，使金屬圓珠不會輕易掉落，提升了耐久度。

本實用新型進一步設置為：所述花紋層通過粘結劑粘合在基布層上。

通過采用上述技術方案，花紋層通過粘結劑粘結在基布層上，實現對花紋層的固定，提升了加工效率，對花紋層的固定效果好。

綜上所述，本實用新型具有以下有益效果：花紋層有羊毛纖維編織而成提升了布料的手感和美觀度，通過粘結劑實現花紋層和基布層之間的連接，操作方便，快捷；花紋層中的空腔實現對亮片和金屬圓球的放置作用，亮片和金屬球具有良好的反射光線的作用，便于被觀察到，金屬球上的連接環便于將金屬球縫制在基布層上，亮片也是通過中部的通孔縫制在基布層上，對金屬圓球和亮片的固定比較牢固。

附圖說明

圖1是本實用新型的結構示意圖；

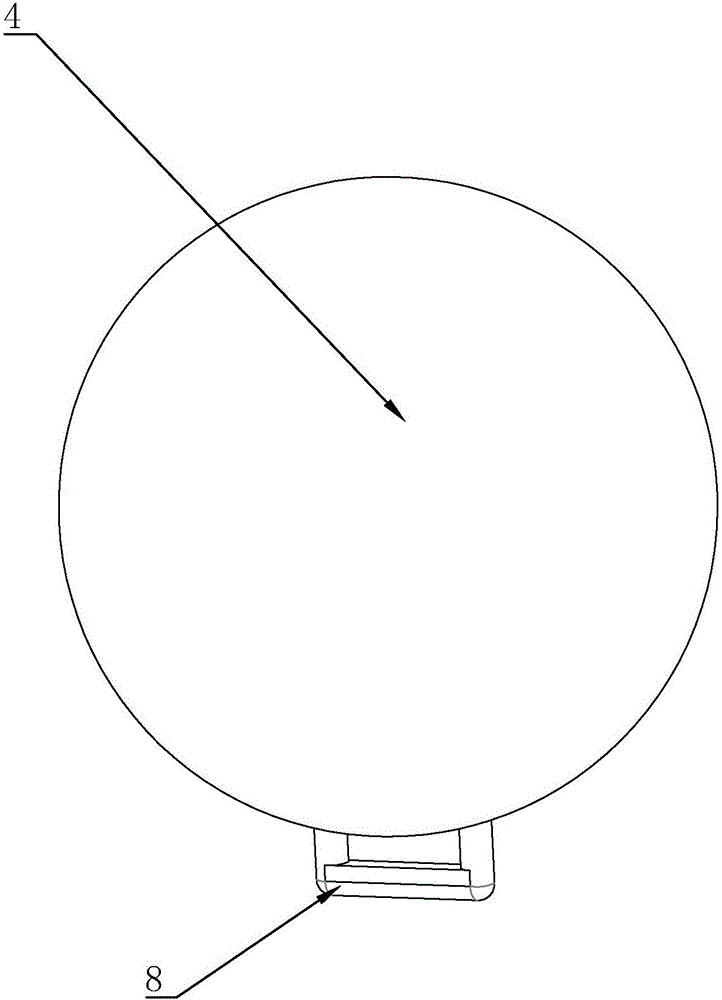

圖2是金屬圓珠的示意圖；

圖3是亮片的示意圖；

圖4是羊毛纖維的示意圖；

圖中：1、基布層；2、花紋層；3、空腔；4、金屬圓珠；5、亮片；6、羊毛纖維；7、通孔；8、連接環。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

如圖1所示，一種針織提花布，包括基布層1，基布層1由棉纖維編織而成，具有較好的透氣吸濕性能，人體的觸感比較舒適。

在基布層1上設置有凸起的花紋層2，如圖4所示，花紋層2由多根螺旋纏繞的羊毛纖維6編織而成，羊毛纖維6具有有彈性好、吸濕性強、保暖性好等優點，針織提花布的透氣吸濕性能不會被影響。

花紋層2通過粘合機粘結在基布層1上，粘結劑為蘇州金龍精細化工有限公司生產的涂料印花粘合劑，具有較好的粘結性能和穩定性，實現將花紋層2固定的作用。

在花紋層2中形成多個空腔3，在空腔3中部設置有金屬圓珠4，金屬圓珠4具有金屬的光澤度，在受到遇到光線時能很好地將光線反射出去，易被觀察到，從而可以被人察覺，如圖2所示，在金屬圓珠4上設置有一連接環8，金屬圓珠4通過連接環8縫制在基布層1上，實現對金屬圓珠4的固定。

在金屬圓珠4的周邊分布有亮片5，亮片5的亦具有一定的關澤度，光線照射在亮片5上后易被反射，從而便于被察覺。如圖3所示，在亮片5的中部設置通孔7，亮片5可以通過通孔7縫制在基布層1上，實現對亮片5的固定作用。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
