本實用新型涉及家用電器技術領域，特別是涉及一種洗衣機。

背景技術：

相關技術中，可脫離的密封結構裝置中密封圈的固定，一般用彈簧等在周邊拉緊起到密封作用，不僅操作不便，而且安裝復雜，不能很好地滿足用戶的需求。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型的一個目的在于提出一種洗衣機，所述洗衣機的密封結構簡單且便于安裝。

根據本實用新型實施例的洗衣機，包括：外桶，所述外桶底部具有第一中心通孔；內桶，所述內桶可旋轉地設在所述外桶內，所述內桶底部具有第二中心通孔，所述第二中心通孔與所述第一中心通孔上下相對并連通；連接盤，所述連接盤密封連接在所述內桶底部，所述連接盤與所述外桶的底壁間隔開以限定出流道；浮動密封件，所述浮動密封件呈沿所述連接盤的周向延伸的環形，所述浮動密封件的外周緣與所述外桶密封連接且所述浮動密封件在密封狀態和導通狀態之間可轉換，在所述密封狀態所述浮動密封件的內周緣與所述連接盤密封連接以封閉所述流道，在所述導通狀態所述浮動密封件的內周緣與所述連接盤分離以使所述流道導通；浮子，所述浮子沿上下方向可移動地設在所述外桶內，所述浮子用于在外桶的水位高于預定值時驅動所述浮動密封件封閉所述流道。

根據本實用新型實施例的洗衣機，通過向外桶內進水使浮子上升，使得浮動密封件與連接盤接觸密封，此時流道處于封閉狀態，從而阻止內桶中的水流向外桶，實現洗滌時內外桶無水。在脫水過程中，通過排水口將外桶內的水排出，浮子下降，使得浮動密封件與連接盤分離，此時流道處于導通狀態。

另外，根據本實用新型上述實施例的洗衣機還具有如下附加的技術特征：

根據本實用新型的一些實施例，所述連接盤上設有連接盤蓋板，所述連接盤蓋板呈沿所述連接盤的周向延伸的環形，且所述連接盤蓋板與所述連接盤密封連接，在所述密封狀態所述浮動密封件的內周緣抵在所述連接盤蓋板的下表面上。

進一步地，所述連接盤蓋板與所述連接盤之間設有連接盤蓋板密封圈，所述連接盤蓋板密封圈沿所述連接盤的周向延伸并密封所述連接盤蓋板和所述連接盤之間的間隙。

進一步地，所述連接盤蓋板包括第一水平環、豎向環和第二水平環，所述第一水平環水平設置并連接所述連接盤，所述豎向環沿上下方向延伸且所述豎向環的上周沿連接所述第一水平環的內周沿，所述第二水平環與所述豎向環的下周沿相連，所述第二水平環的上面設有限位凸起，所述限位凸起與所述豎向環配合以對所述連接盤蓋板密封圈限位。

進一步地，所述連接盤上具有在由外到內的方向上向下傾斜的傾斜部，所述傾斜部、所述豎向環以及所述第二水平環配合形成用于放置連接盤蓋板密封圈的環形腔。

根據本實用新型的一些實施例，所述連接盤設在所述內桶底壁的下面，且所述內桶底壁與所述連接盤之間設有連接盤密封圈。

進一步地，第二中心通孔周緣的下面設有向下敞開的第一環形槽，所述連接盤密封圈的至少一部分設在所述第一環形槽內，且所述連接盤密封圈的下側抵在所述連接盤上。

進一步地，所述環形槽的內表面上設有向下延伸并抵在所述連接盤密封圈上的抵壓部。

根據本實用新型的一些實施例，所述外桶的內側連接有呈環形的外桶蓋板，所述外桶蓋板與所述外桶密封連接，所述外桶蓋板位于所述連接盤的下面，且所述外桶蓋板與所述連接盤間隔開以限定出所述流道。

進一步地，所述外桶蓋板的外周沿與所述外桶底壁的內表面之間設有外桶蓋板密封圈，所述外桶蓋板密封圈沿所述外桶的周向延伸并環繞所述第一中心通孔。

進一步地，所述外桶蓋板外周緣的下面設有向下敞開的第二環形槽，所述外桶蓋板密封圈的至少一部分設在所述第二環形槽內，且所述外桶蓋板密封圈的下側抵在所述外桶底壁的內側面上。

在本實用新型的一些實施例中，所述外桶底壁的內側面上設有環形凸起，所述環形凸起向上抵在所述外桶蓋板密封圈上。

在本實用新型的一些實施例中，所述浮動密封圈的外周緣與所述外桶蓋板相連。

進一步地，所述外桶蓋板的內周緣的下表面形成有向下延伸的定位環，所述定位環上形成有向下敞開的定位槽，所述浮動密封件的外周緣設有向上延伸的連接部，所述連接部插接在所述定位槽內。

進一步地，所述定位槽的內側面上形成有第一密封部，所述連接部的側面上設有與所述第一密封部對應的第二密封部，所述第一密封部和所述第二密封部中的一個為槽部且另一個為凸起。

進一步地，所述浮動密封件包覆所述定位環的至少一部分。

根據本實用新型的一些實施例，所述浮動密封件的內周緣常處于所述導通位置，所述浮子上設有推動部，所述推動部與所述浮動密封件的內周緣上下相對，所述浮子適于在浮力作用下向上移動并通過所述推動部推動所述浮動密封件的內周緣抵在所述連接盤上。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是根據本實用新型實施例的洗衣機的一個剖視圖；

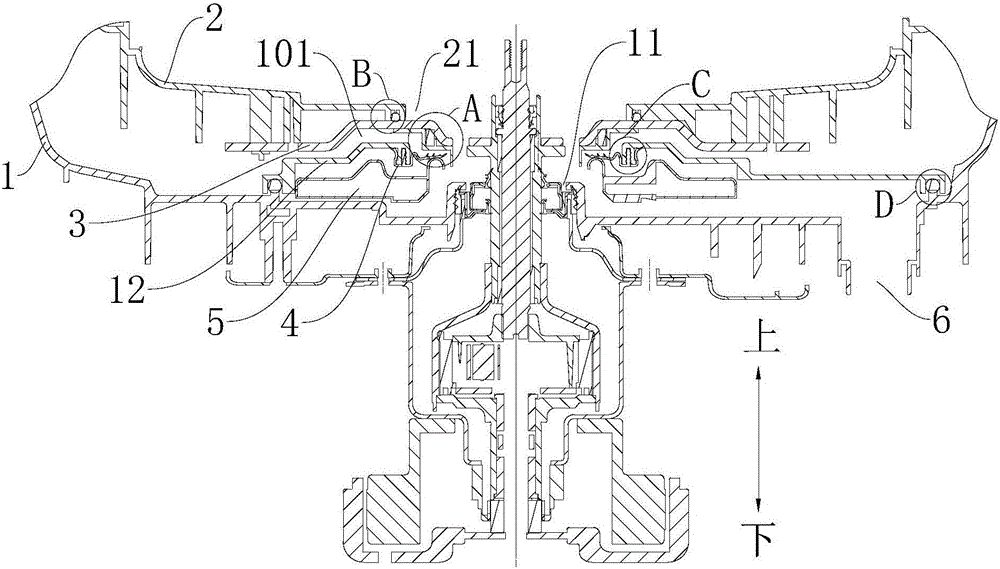

圖2是圖1的局部示意圖；

圖3是圖2中圈A處的局部放大圖；

圖4是根據本實用新型實施例的洗衣機中浮動密封件與連接盤蓋板配合的一個示意圖；

圖5是圖2中圈B處的局部放大圖；

圖6是圖2中圈C處的局部放大圖；

圖7是圖2中圈D處的局部放大圖；

圖8是根據本實用新型實施例的洗衣機中連接盤的示意圖；

圖9是圖8中沿E-E線的剖視圖。

附圖標記：

洗衣機100，

外桶1，第一中心通孔11，外桶蓋板12，第二環形槽121，定位環122，定位槽1221，外桶蓋板密封圈13，環形凸起14，

內桶2，第二中心通孔21，第一環形槽22，抵壓部221，

連接盤3，連接盤蓋板31，第一水平環311，豎向環312，第二水平環313，限位凸起3131，擋水筋314，凸筋315，連接盤蓋板密封圈32，傾斜部33，連接盤密封圈34，

浮動密封件4，連接部41，第二密封部411，浮子5，推動部51。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

內外桶無水洗衣機指的是，洗滌時只有內桶有水外桶無水。也就是洗滌時內桶與外桶隔絕，這樣一方面起到節水的作用，另一方面避免了外桶細菌感染到內桶。

下面結合圖1至圖9詳細描述根據本實用新型實施例的洗衣機100。

參照?qǐng)D2并結合圖1，根據本實用新型實施例的洗衣機100，包括外桶1、內桶2、連接盤3、浮動密封件4以及浮子5。

具體而言，如圖1至圖9所示，外桶1底部具有第一中心通孔11，內桶2可旋轉地設在外桶1內，內桶2底部具有第二中心通孔21，第二中心通孔21與第一中心通孔11上下(參照?qǐng)D2中的示的上下)相對并連通。這樣便于電機軸從下至上依次穿過第一中心通孔11和第二中心通孔21，從而將內桶2與外桶1連接起來，有利于進一步實現衣物的洗滌。

連接盤3密封連接在內桶2底部，連接盤3與外桶1的底壁間隔開以限定出流道101(參照?qǐng)D2)。浮動密封件4(例如橡膠件等)呈沿連接盤3的周向延伸的環形，浮動密封件4的外周緣與外桶1密封連接，而且浮動密封件4在密封狀態和導通狀態之間可轉換。其中，在密封狀態，浮動密封件4的內周緣與連接盤3密封連接以封閉流道101；在導通狀態(結合圖2)，浮動密封件4的內周緣與連接盤3分離以使流道101導通。由此，能夠保證浮動密封件4與連接盤3之間的密封可靠性，還有利于按需控制流道101的導通或封閉，更好地洗滌衣物。

浮子5沿上下方向(參照?qǐng)D2中所示的上下方向)可移動地設在外桶1內，浮子5用于在外桶1的水位高于預定值(可適應性設定)時驅動浮動密封件4封閉流道101。由此，當進水時浮子5上升，浮動密封件4與連接盤3接觸密封，從而阻止內桶2的水流向外桶1，實現洗滌時內外桶無水，提高洗衣機100的密封可靠性。

這里，需要說明的是，“預定值”是為了便于描述而定義的，當進水時水流向上的推力大于浮子5的重力時，浮子5上升，當水位達到所述預定值時浮動密封件4與連接盤3接觸密封，流道101處于封閉狀態。

另外，參照?qǐng)D2和圖1，洗衣機100上還設有排水口6，這樣便于水流的排出。在排水的過程中，當外桶1內的水量較少時浮子5在重力的作用下隨水位的降低而下降，浮動密封件4與連接盤3分離間隔開，流道101處于導通狀態。

根據本實用新型實施例的洗衣機100，通過向外桶1內進水使浮子5上升，使得浮動密封件4與連接盤3接觸密封，此時流道101處于封閉狀態，從而阻止內桶2中的水流向外桶1，實現洗滌時內外桶無水。在脫水過程中，通過排水口6將外桶1內的水排出，浮子5下降，使得浮動密封件4與連接盤3分離，此時流道101處于導通狀態。

參照?qǐng)D2、圖8和圖9，根據本實用新型的一些具體實施例，連接盤3上設有連接盤蓋板31，連接盤蓋板31呈沿連接盤3的周向延伸的環形，且連接盤蓋板31與連接盤3密封連接。在密封狀態，浮動密封件4的內周緣與連接盤蓋板31密封連接。由此，可以阻止內桶2內的水流向外桶1，從而實現洗滌時內外桶無水。

進一步地，參照?qǐng)D2和圖3，在密封狀態，浮動密封件4的內周緣抵在連接盤蓋板31的下表面上。由此，可實現浮動密封件4與連接盤蓋板31的密封連接，從而更好地洗滌衣物，提高洗衣機100的使用性能。

參照?qǐng)D5并結合圖2，在本實用新型的一些具體實施例中，連接盤蓋板31與連接盤3之間設有連接盤蓋板密封圈32，連接盤蓋板密封圈32沿連接盤3的周向延伸并密封連接盤蓋板31和連接盤3之間的間隙。這樣可實現連接盤蓋板31與連接盤3之間的密封連接，從而為衣物的洗滌提供有利條件。

進一步地，參照?qǐng)D3和圖4并結合圖8和圖9，連接盤蓋板31包括第一水平環311、豎向環312和第二水平環313。其中，第一水平環311水平設置并連接連接盤3，豎向環312沿上下方向(參照?qǐng)D3中所示的上下方向)延伸，且豎向環312的上周沿連接第一水平環311的內周沿，第二水平環313與豎向環312的下周沿相連，第二水平環313的上面設有限位凸起3131，限位凸起3131與豎向環312配合以對連接盤蓋板密封圈32限位。由此，可以確保連接盤蓋板31與連接盤3之間的密封可靠性，從而提高洗衣機100的使用性能。

其中，結合圖8和圖9，連接蓋板31采用塑料件而非鈑金件制成。塑料件可以做到表面光滑，浮動密封件4可以很好地與連接蓋板31配合起到密封的作用，而且密封性更可靠，從而解決相關技術中鈑金件表面粗糙及表面防銹處理的鈑金件還可能存在顆粒的問題。

進一步地，參照?qǐng)D3和圖9，連接盤3上具有在由外到內的方向上向下傾斜的傾斜部33，傾斜部33、豎向環312以及第二水平環313配合形成用于放置連接盤蓋板密封圈32的環形腔。由此，能夠進一步保證連接盤蓋板密封圈32在連接盤蓋板31與連接盤3之間的可靠定位，提高密封性能。

根據本實用新型的一些具體實施例，連接盤蓋板31與連接盤3之間螺釘連接。由此，可實現連接盤蓋板31與連接盤3之間的可靠連接，還有利于連接盤蓋板31與連接盤3的拆卸分離，易于維修保養。

當然，在本實用新型的其他實施例中，連接盤蓋板31與連接盤3之間也可以采用其他的連接方式相連接。

如圖3和圖9所示，在本實用新型的一些具體實施例中，連接盤蓋板31的底面上設有向下延伸的擋水筋314，擋水筋314呈沿連接盤蓋板31的周向延伸的環形。進一步地，擋水筋314鄰近連接盤蓋板31的內周沿設置。這樣通過擋水筋314能夠擋住殘留水的飛濺，從而能夠擋住夾雜在殘留水中的異物，進而可以提高密封的可靠性。

參照?qǐng)D3和圖4，在本實用新型的一些具體實施例中，浮動密封件4的內周緣的上表面或連接盤蓋板31的下表面中的至少一個上形成有凸筋315，凸筋315呈沿連接盤3的周向延伸的環形。由此，可實現浮動密封件4與連接盤蓋板31之間的線接觸密封，提高密封的可靠性。

進一步地，結合圖4，連接盤蓋板31的下表面上設有凸筋315，在密封狀態浮動密封件4的內周緣抵在凸筋315上。由此，可實現浮動密封件4與連接盤蓋板31之間的線接觸密封，提高密封的可靠性。

當然，本實用新型不限于此。在本實用新型的其他實施例中，參照?qǐng)D3，浮動密封件4的內周緣的上表面上設有凸筋315，在密封狀態連接盤蓋板31的下表面抵在凸筋315上，這樣也可實現浮動密封件4與連接盤蓋板31之間的線接觸密封，確保密封的可靠性。凸筋315的具體設置位置可以根據實際需要適應性設置。

更進一步地，凸筋315包括內外間隔布置的多個，且多個凸筋315的凸起高度相同或不同。由此，有利于提高密封的可靠性。

其中，連接盤蓋板31上設有凸筋315，通過凸筋315與浮動密封件4線接觸實現密封。由于凸筋315的材質相對于浮動密封件4例如橡膠件而言較硬，使得接觸過程不變形，保持線接觸，可靠性更好，即使毛屑異物進入也相對可靠。本實用新型在脫水(例如排水)時，由于重力作用浮子5與浮動密封件4脫離(即浮子5向下移動)，浮動密封件4與凸筋315也脫離，所以即使在高速旋轉也不會因凸筋315尖角而磨損浮動密封件4，使得洗衣機100具有較好地密封性。

參照?qǐng)D5并結合圖2，根據本實用新型的一些具體實施例，連接盤3設在內桶2底壁的下面，且內桶2底壁與連接盤3之間設有連接盤密封圈32。由此，可以實現連接盤3與內桶2底壁間的密封連接。

進一步地，如圖5所示，第二中心通孔21周緣的下面設有向下敞開的第一環形槽22，連接盤密封圈34的至少一部分設在第一環形槽22內，且連接盤密封圈34的下側抵在連接盤3上。由此，能夠確保連接盤密封圈34的定位穩定性，且可提高密封性能。

更進一步地，第一環形槽22的內表面上設有向下延伸并抵在連接盤密封圈34上的抵壓部221。由此，能夠進一步確保連接盤密封圈34的定位穩定性，提高密封性能。

根據本實用新型的一些具體實施例，連接盤3與內桶2螺釘連接。由此，可實現連接盤3與內桶2之間的可靠連接。另外，還有利于連接盤3與內桶2的拆卸分離，易于維修保養。

如圖2所示，根據本實用新型的一些具體實施例，外桶1的內側連接有呈環形的外桶蓋板12，外桶蓋板12與外桶1密封連接，外桶蓋板12位于連接盤3的下面，且外桶蓋板12與連接盤3間隔開以限定出流道101。由此，不僅能夠?qū)崿F(xiàn)外桶蓋板12與外桶1之間的密封連接，還可按需控制流道101的導通與封閉。

進一步地，參照?qǐng)D7并結合圖2，外桶蓋板12的外周沿與外桶1底壁的內表面之間設有外桶蓋板密封圈13，外桶蓋板密封圈13沿外桶1的周向延伸并環繞第一中心通孔11。由此，進一步提高外桶蓋板12與外桶1底壁之間的密封可靠性。

更進一步地，如圖7所示，外桶蓋板12外周緣的下面設有向下敞開的第二環形槽121，外桶蓋板密封圈13的至少一部分設在第二環形槽121內，且外桶蓋板密封圈13的下側抵在外桶1底壁的內側面上。由此，能夠確保外桶蓋板密封圈13在第二環形槽121內的定位可靠性，從而提高外桶蓋板12與外桶1底壁之間密封性能。

參照?qǐng)D7和圖2，在本實用新型的一些具體實施例中，外桶1底壁的內側面上設有環形凸起14，環形凸起14向上抵在外桶蓋板密封圈13上。由此，能夠進一步確保外桶蓋板密封圈13的定位可靠性，從而提高外桶蓋板12與外桶1底壁之間密封性能。

參照?qǐng)D3并結合圖2，在本實用新型的一些具體實施例中，浮子5的至少一部分設在外桶蓋板12的下面，外桶蓋板12限制浮子5上下浮動的位移。從而更好地實現對流道101導通或封閉的控制。

如圖2和圖6所示，在本實用新型的一些具體實施例中，浮動密封件4的外周緣與外桶蓋板12相連。這樣能夠保證浮動密封件4與外桶蓋板12之間的密封連接，從而保證洗滌效果。

進一步地，結合圖6，外桶蓋板12的內周緣的下表面形成有向下延伸的定位環122，定位環122上形成有向下敞開的定位槽1221，浮動密封件4的外周緣設有向上延伸的連接部41，連接部41插接在定位槽1221內。由此，可實現浮動密封件4與外桶蓋板12之間的密封連接。

更進一步地，參照?qǐng)D6，定位槽1221的內側面上形成有第一密封部(圖中未示出)，連接部41的側面上設有與第二密封部411，第二密封部411與所述第一密封部對應，所述第一密封部和第二密封部411中的一個為槽部且另一個為凸起。其中，槽部與凸起過盈配合，這樣可以進一步確保連接部41與定位槽1221之間的密封可靠性，使得外桶蓋板12與浮動密封件4安裝卸載均較為方便，密封可靠。

另外，槽部與凸起過盈配合，無需外力固定，結構簡單，密封可靠，而且易于安裝和拆卸。

例如，在如圖6所示的本實用新型的實施例中，所述第一密封部為槽部，且第二密封部411為凸起。其中，第二密封部411為多個，且多個第二密封部411對稱布置。當然，在本實用新型的其他實施例中，也可以是所述第一密封部為凸起，且第二密封部411為槽部。

參照?qǐng)D6并結合圖2，在本實用新型的一些具體實施例中，浮動密封件4包覆定位環122的至少一部分。由此，能夠進一步確保浮動密封件4與外桶蓋板12之間的密封可靠性。

參照?qǐng)D3和圖2，根據本實用新型的一些具體實施例，浮動密封件4的內周緣常處于導通位置，浮子5上設有推動部51，推動部51與浮動密封件4的內周緣上下相對，浮子5適于在浮力作用下向上移動并通過推動部51推動浮動密封件4的內周緣抵在連接盤3上。由此，使得流道101的導通和封閉易于實現，從而更好地實現對衣物的洗滌。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
